Profilna cev 100x100: glavne karakteristike i karakteristike

U ovom članku ćemo pričati o tome koliko kvadratna cijev teži sa strane od 100 mm. Osim toga, razmatramo glavne metode proizvodnje takvog metala i njegove upotrebe. Interesovanje tehničkih karakteristika profilnih cevi sa takvim standardnim veličinama nije slučajno, jer je ovaj tip valjanih proizvoda optimalno rešenje za upotrebu u građevinarstvu iu mnogim drugim oblastima.

Pre nego što razgovaramo o tehničkim karakteristikama koje određuju obim ovog metala, razmatramo karakteristike industrijske proizvodnje cevi sa kvadratnim poprečnim presekom poprečnog preseka.

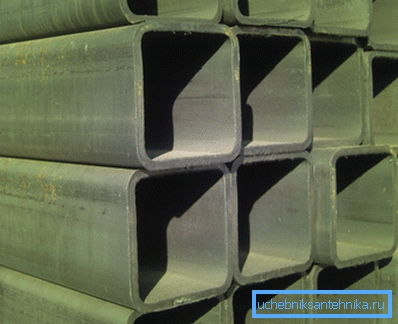

Kvadratna cijev bijelog metala

Karakteristike proizvodnje

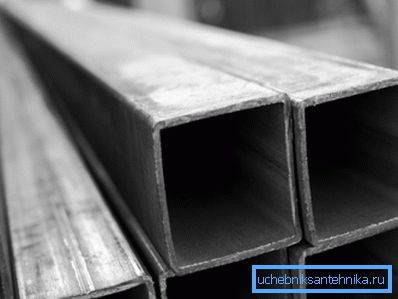

Pocinčani otporan na koroziju

Profilna cev 100 do 100 za 3 ili analogi sa većom debljinom zida proizvedeni su u skladu sa dve glavne šeme:

  • proizvodnja okruglih cevi pomoću deformacije na valjani valjci;
  • izrada celog ciklusa.

Razmotrite karakteristike ovih metoda detaljnije.

  • Proizvodnju valjanih proizvoda sa kvadratnim presekom sa gredice sa okrugli delom karakteriše jednostavnost i kratki rokovi.

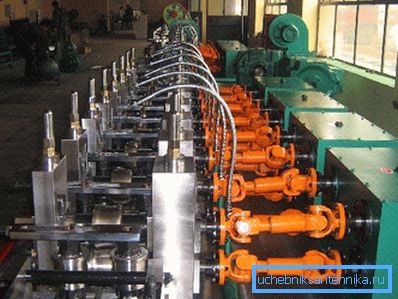

Industrijski valjak

U suštini, gotovu cev sa potrebnim prečnikom prolaze kroz sistem formirajućih valjaka koji deformišu radni predmet. Prednost ove tehnologije su male dimenzije valjkare i, kao posljedicu, mogućnost implementacije proizvodnog procesa u području sa ograničenim prostorom.

Kao blanke se koriste elektroforezirane uzdužne ili hladno vučene bešavne cijevi.

Gotovi čelik se odlikuje malom proizvodnom cenom u kombinaciji sa svojstvima niske čvrstoće. Dakle, takvi proizvodi se široko koriste tamo gde nema prekomernog mehaničkog opterećenja.

  • Profilna cev 100x100x3 može se napraviti na liniji kompletnog ciklusa. U ovom slučaju, gotov proizvod će imati veću čvrstoću i otpornost na mehanička opterećenja.

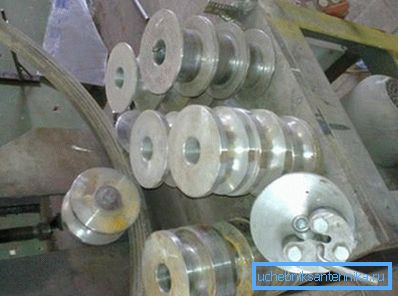

Valjci za oblikovanje metalne trake

Ova tehnologija uključuje upotrebu traka - valjanog lima. U zavisnosti od debljine metala, debljina zida gotovih valjanih proizvoda varira.

Potpun proizvodni ciklus podrazumeva sečenje trake u trake željene širine, hladnoće ili vruće formiranje kvadratne palete i zavarivanje podužnog zavara. Nakon što je profilna cijev spremna, podvrgnuta je toplotnom tretmanu kako bi se ublažili napori za zamor.

U završnoj fazi, gotov proizvod se podvrgava tretmanu cinka kako bi se osigurala optimalna anti-koroziona svojstva.

Važno: Profilna cijev se može napraviti pomoću čelika sa niskim ugljenjem ili nerđajućih legura, čija se težina, s istim dimenzijama proizvoda, može značajno razlikovati.

Dakle, nakon razmatranja karakteristika proizvodnog procesa, utvrdićemo težinu cevi i kako ovaj parametar utiče na karakteristike performansi valjanih proizvoda.

Koliko kvadratnih cevi težine 10 do 10 cm

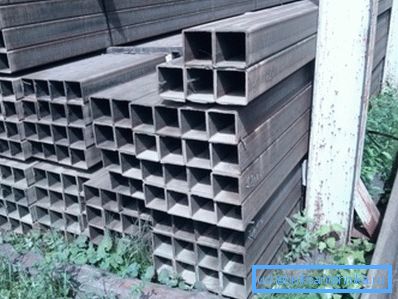

Skladištenje gotovih proizvoda

Težina od jednog metra profila cevi 100x100x4 određuje se debljinom zida i materijalom koji se koristi u proizvodnji. Na primer, masa proizvoda od običnih crnih čelika biće nešto veća nego što je ovaj proizvod napravljen od nerđajućeg čelika.

Najpopularnije modifikacije sa sledećim debljinama zida: 3, 4, 5 i 6 mm. Takve cijevi se proizvode pomoću 3PS / SP5 čelika. Roling se odlikuje duktilnošću u kombinaciji sa dovoljno čvrstoće.

Parametri ovog metala određeni su zahtevima datim u GOST 8639-82.

Prema ovom standardu:

  • težina profila cevi 100x100x3 je 9,34 kg;
  • težina profila cevi 100x100x4 je 12,36 kg;
  • težina profila cevi 100x100x5 je 15,3 kg;
  • profilna cev 100x100x6 težina 18,24 kg.

Važno: Prema najjednostavnijim proračunima, u jednom valjanom tonu debljine zida od 6 mm može biti nešto više od 58 metara.

Sada, kada znamo koja je težina i veličine tipične za profilirane valjane proizvode sa strane od 10 cm, razmotrite koji je obim primene takvog hardvera i gdje se mogu koristiti s vlastitim rukama.

Obim primene

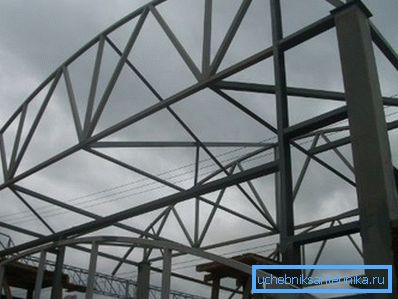

Koristite kao vertikalne nosače

Nakon što smo odlučili da težina 1 metar oblikne cevi 100x100x3 bude nešto manje od 9,5 kilograma, razmotrićemo glavne oblasti upotrebe ovog metala.

Obim primene je širok i uključuje sljedeće:

  • industrijska konstrukcija sa upotrebom metalnih konstrukcija tipa rama;
  • individualna izgradnja stanova niske rasta i predmeta za domaćinstvo;
  • mašinstvo i automobilska industrija;
  • poljoprivreda;
  • metaloprerađivačku i prerađivačku industriju;
  • brodogradnja;
  • proizvodnja reklamnih objekata;
  • proizvodnja modernog nameštaja (koristi se cijev od nerđajućeg čelika).

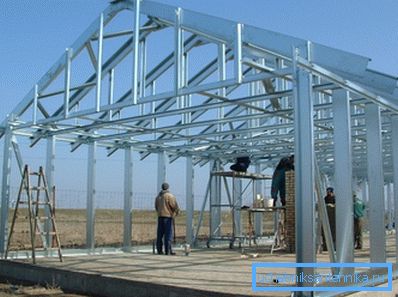

Na fotografiji - upotreba hardvera u individualnoj konstrukciji

U industrijskoj konstrukciji, profilna cev od 100 do 100 do 4 ili deblji se koristi za sklapanje nosećih okvira za izgradnju visokih zgrada.

U takve svrhe se koriste proizvodi sa maksimalnom debljinom zida napravljeni pomoću ugljenog čelika. Ovaj materijal je dovoljno elastičan, što omogućava strukturi rama da pravilno odgovara na mehanička opterećenja.

Ne samo okviri, već i trussi koji se koriste u izgradnji velikih krovnih sistema svugdje su kuvani od metala, a grede su takođe napravljene da ojačaju plafonske plafone. U pojedinačnoj konstrukciji, metal sa kvadratnim ili pravougaonim oblikom poprečnog preseka koristi se za ojačavanje temelja i zidova, kao i nosača stubova za ograde uređaja.

U automobilskoj industriji, metalni proizvodi sa kvadratnim i pravougaonim sekcijama koriste se u procesu sklapanja trajnih ramova za kamione i prikolice. Zbog šuplje konstrukcije, težina jednog metra oblikovane cijevi 100x100x5 je mala, što, s druge strane, omogućava smanjenje težine teretnih vozila.

Najrelevantniji do danas, opseg valjanih proizvoda je skup reklamnih struktura. Oglašavanje reklamnih banera i panela karakteriše velika veličina i visoka vetrovka, što povećava zahteve za stabilnošću nosivih konstrukcija.

Stabilnost valjanih proizvoda sa kvadratnom dijalogom je reda veća od sličnih karakteristika tipičnih za okrugle cijevi. Zbog toga, strukture sastavljene od propisno odabranog materijala mogu se ugraditi čak iu najtvarnijim područjima bez rizika kolapsa cele strukture.

Karakteristike montaže čeličnih konstrukcija

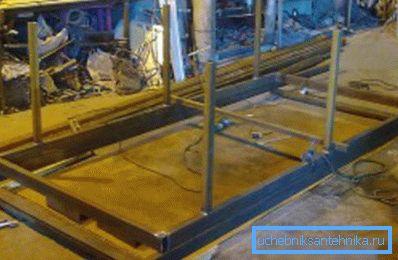

Sastavljanje okvira od valjanih proizvoda

Pri sklapanju metalnih konstrukcija, pre ili kasnije, se pitate kako se profilna cev 100x100x4 ispravno savija.

S obzirom na značajne veličine, nije moguće koristiti posebne mašine za savijanje na gradilištu ili u uslovima na terenu. Zbog toga su razvijene efikasnije metode kako bi se metalni rolni dali neophodnom obliku.

Upute za izradu metalnog luka su kako slijedi:

  • Dužina cevi je konvencionalno podijeljena na nekoliko segmenata, granice koje se izvlače na metalu.
  • Zatim izračunamo ugao savijanja reza duž granice segmenta kako bismo eventualno formirali luk.
  • Sa kružnom testerom izrezali smo metalne delove sa tri zidova, tako da je četvrti neravni zid usmeren na vanjsku stranu luka.
  • U sledećem koraku, struktura je savijena duž linije napravljenih rezova.
  • Gotovi lukovi se svode duž linije dobijenih zglobova.

Uputstvo za spajanje metalnih konstrukcija prilikom sklapanja različitih struktura omogućava korištenje dva metoda:

  • priključak električnim zavarivanjem;
  • pričvršćeni spoj za koji je zavaren posebni prirubnički prirubnik na krajevima cevi.

Zahtevaju se i onaj i drugi način povezivanja, s obzirom na potrebnu trajnost pod uslovom profesionalnog učinka.

Zaključak

Metalne konstrukcije su dugo korišćene u građevinarstvu i drugim podjednako važnim područjima. Ali sa početkom proizvodnje injektirajućih cijevi metalski okviri počeli su pokazivati ​​optimalne osobine čvrstoće i maksimalnu otpornost na mehanička opterećenja.

Uvođenjem valjanih proizvoda na tržište značajno su proširene mogućnosti za izgradnju visokih zgrada, izgradnju industrijskih objekata itd. Ako imate bilo kakvih pitanja, možete pronaći više korisnih informacija gledajući video u ovom članku.
