Pritisak vode u cjevovodu

Najverovatniji uzroci poremećaja u radu vodovoda u privatnoj kući su, kao što znate, korozija zidova cevi, depozicija soli na njima i visok pritisak vode u cevovodu. Uzimajući u obzir činjenicu da u poslednjih nekoliko godina njihovi plastični kolači sve češće zamenjuju metalne cijevi, samo su posljednja dva razloga koja su navedena gore predstavljala stvarnu prijetnju vašem sistemu vodosnabdijevanja. Pitanje suzbijanja zaliha soli ne spada u temu našeg članka (iako delimično utiču na indikatore pritiska u cijevi), u vezi s kojim ćemo razmotriti samo poslednji faktor.

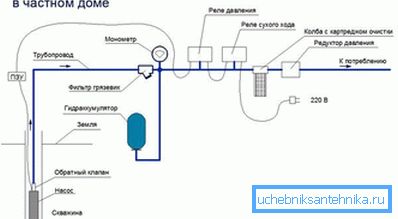

Snabdevanje vodom u privatnoj kući

Da biste sprečili moguće probleme, trebali biste se upoznati sa pasošom koji je povezan sa njima i osigurati da oni mogu da izdrže pritiske predviđene u vašem sistemu vodosnabdijevanja pre kupovine proizvoda cijevi.

Savjet! Povećani pritisak u sistem podrazumijeva povećanje potrošnje vode.

To dovodi do dodatne potrošnje energije koju troši oprema za pumpanje, što osigurava kontinuiranu cirkulaciju vode u sistemu.

Vrednost pritiska

Poznato je da je održavanje normalnog nivoa pritiska vode u cevima najvažniji uslov za rad vodovodne mreže, kao i njegov dugotrajan i bezbjedan rad. U ovom slučaju, pritisak u cevovodu može se značajno razlikovati od fiksnog proseka, normalizovanog za vodovodne instalacije u domaćinstvu.

Tako, na primjer, za normalni rad kuhinjskog ventila, pritisak nosača u sistemu za dovod vode ne bi trebao biti manji od 0,5 bara.

Ali u stvarnom smislu, vrednost ovog indikatora, po pravilu, donekle se razlikuje od navedene vrijednosti. Zbog toga je pri prihvatanju sistema za snabdevanje vodom (naročito nakon njegovog popravka) poželjno proveriti radni pritisak u skladu sa utvrđenim standardima.

Pa, u slučaju samozapaljanja cevovoda pre početka rada, treba pažljivo pročitati osnovne zahtjeve za vodovodne instalacije u domaćinstvu, kao i općenito prihvaćeni redosled njihovog uređenja.

Balansi pritiska

Razmotrite neke uređaje koji će pomoći u izjednačavanju pritiska.

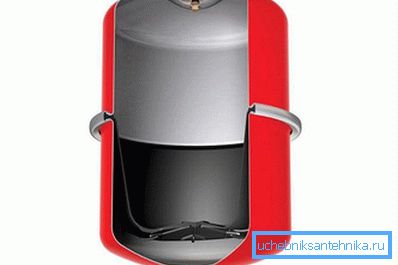

Ekspanzioni rezervoar

Ekspanzioni rezervoar

Za izjednačavanje pritiska vode u domaćim cevovodima, specijalni alati mogu se koristiti za uklanjanje viška materijala. Štaviše, višak pritiska u sistemu se može jednostavno nadoknaditi - u tom slučaju se u njega instalira tzv. Ekspanzijski rezervoar, koji preuzima sve višak medija.

U skladu sa svojim dizajnom, svi poznati uzorci ekspanzionih (kompenzacionih) rezervoara podeljeni su na uređaje otvorenog i zatvorenog tipa. Često se koriste u sistemima za dovod tople vode, jer je u ovom slučaju verovatnoća formiranja padova pritiska u sistemu vrlo velika. Ovo je zbog činjenice da je rashladna tečnost u toku cirkulacije kroz mrežu (od "povratka" do kotla na grejanje, a zatim nazad u sistem) malo povećava njenu zapreminu.

Savjet! Kada se temperatura vode promeni za 10 ° C, na primer, stopa ekspanzije rashladnog sredstva u sistemu dostiže 0,3% ukupne zapremine tečnosti u njemu.

Nedostatak uređaja za ekspanziju otvorenog tipa je da njihova instalacija dovodi sistem u režim koji karakteriše nizak pritisak rashladnog sredstva i, kao rezultat, loše rukovanje. Pored toga, u otvorenom sistemu postepeno isparavanje nosača. Potrebni su vam dodatni napori za njegov kontinuirani oporavak.

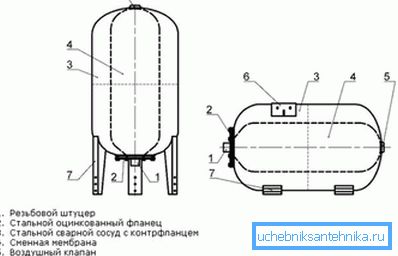

Kompenzacijski rezervoar

Na sve navedeno, možete dodati i činjenicu da zbog otvorenosti rezervoara, u njega stalno dolaze sveži dijelovi vazduha, što uzrokuje ubrzanje korozijskih procesa u sistemu.

Savjet! Pošto otvoreni ekspanzijski rezervoari treba postaviti u gornjem dijelu zgrade, oni zahtevaju obaveznu izolaciju. Jasno je da se troškovi čitavog sistema vodosnabdevanja u celini u ovom slučaju znatno povećavaju.

Moguće je izbjeći sve gorenavedene probleme usled korištenja rezervoara zatvorenog tipa kao kompenzacionog uređaja, a mjesto instalacije, po pravilu, nije standardizovano. Ovi rezervoari opremljeni su ugrađenim membranskim mehanizmom koji vam omogućava da podesite pritisak nosača u zatvorenom režimu.

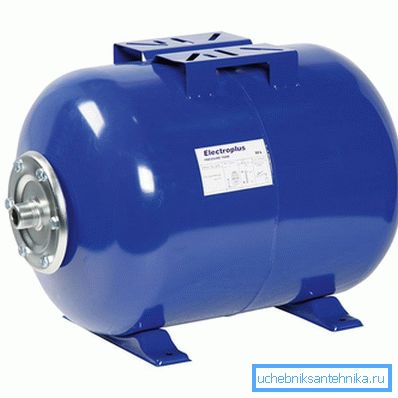

Akumulator

Akumulator

Pored kompenzacionih rezervoara u sistemima za vodosnabdevanje, mogu se ugraditi takozvani akumulatori, koji se koriste za zaštitu cjevovoda od takvog opasnog pojava kao čekića za vodu.

Pojava vodenog čekića se obično manifestuje kada se u slučaju nužde zaustavi pumpna oprema iz mreže ili kada postoji oštri zatvarač (otvaranje) ventila za dovod vode. Dobijena dinamička opterećenja mogu znatno premašiti dozvoljene vrijednosti za određeni gasovod. Imajte na umu da se takvi uređaji obično koriste u cevovodima sa pitkom vodom i omogućavaju vam da kreirate mali izvor medija koji se automatski mogu preusmeriti nazad u sistem (u slučaju smanjenja pritiska u njemu). Kao iu kompenzacionim uređajima koji se ranije razmatraju, akumulatori mogu raditi u zatvorenom ili otvoreni oblik i imaju sve gore navedene nedostatke.

Savjet! Istovremeno sa hidrauličnim akumulatorom, preporučuje se postavljanje ekspanzionih rezervoara malih kapaciteta (oko 0,2 litra) u tačke izvlačenja vode.

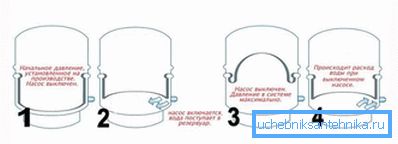

Princip rada hidrauličnog akumulatora

Kada proučavamo dizajn najjednostavnijeg hidrauličnog akumulatora zatvorenog tipa, utvrdimo da se njegovo djelovanje zasniva na istom membranskom mehanizmu (slično ekspanzionoj posudi). U zatvorenom volumenu, membrana je u stalnom stanju, izbalansirana jednako jednakim pritiskom hladnjaka i vazdušnog mehura koji se nalazi na suprotnim stranama pregrade. Nakon uključivanja pumpe, povećava se zapremina rashladnog sistema u sistemu, što dovodi do kompresije vazduha u cilindru membrane i, kao rezultat toga, povećanja njegovog pritiska . Ova promjena se automatski prenosi na osjetljivi element ugrađenog releja, koji isključuje pumpu kada ovaj parametar dostigne određenu vrijednost.

Princip rada hidrauličnog akumulatora

U procesu potrošnje vode u sistemu, njegov pritisak se znatno smanjuje, što ponovo dovodi do aktiviranja releja, ali sada za uključivanje. Hidraulički indikatori

Izračunavanje pritiska vazduha dovoljno za normalno funkcionisanje vaše linije za vodu će vam omogućiti da precizno odredite uzorke cevastih proizvoda kupljenih prije ugradnje. Treba zapamtiti da su granične vrednosti pritiska u mreži obično povezane sa sledećim pokazateljima:

  • gornji i donji prag pritiska tečnosti, za koji su projektovani kompenzatorni uređaji zatvorenog tipa koji su instalirani u mreži (ekspanzioni rezervoar i akumulator);
  • vrednosti pritiska koje stvaraju uslove za normalno funkcionisanje kućnih aparata koji zavise od vodosnabdevanja (npr. mašina za veš);
  • Granične vrijednosti pritisaka za koje su cijevi koje ste kupili i dodatna oprema koja ih pripada (ventili, čepovi, mikseri itd.) su dizajnirani.

Savjet! Jedinica za merenje pritiska nosača koji cirkuliše u vodovodu je 1 bar (ili 1 atmosfera). Vrednost ovog indikatora za gradske vodovodne mreže (prema zahtevima trenutno važećeg SNiP) treba da bude oko 4 atmosfere.

Takođe, imajte na umu da ventili instalirani u cevovodu za grejanje, mikserima, kao i samim cijevima moraju izdržati kratkotrajne pritiske pritiska do 6 atmosfera. Pri kupovini osnovnih uzoraka kućne opreme koja je priključena na vašu vodovodnu mrežu treba odabrati modele koji imaju malu sigurnost u pogledu ograničavajućeg faktora. Ovakav predodžba će vam omogućiti da ih zaštitite od iznenadnih nagiba pritiska u mreži uzrokovanih hidrauličnim šokovima.

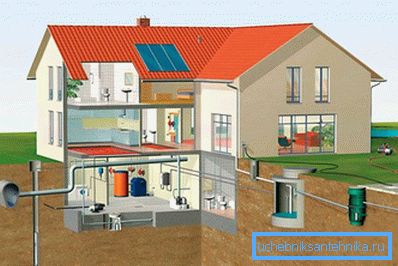

Snabdevanje vodom privatne kuće

Veoma je važno da pritisak vode u sistemu vodosnabdevanja privatne kuće ima nivo koji vam omogućava istovremeno uključivanje nekoliko potrošačkih tačaka odjednom, što se može postići sa najmanje 1,5 bara.

Za direktno očitavanje pritiska u vodovodnoj mreži, standardni merni manometri se koriste sa standardnom linearnom skalom, kalibrisanom u odgovarajućim jedinicama.

Servisne preporuke

Prema zahtevima SNiP-a, provera operativnosti uređaja u grejnoj mreži, kao i status svih pomoćnih uređaja, treba da se sprovodi najmanje jednom godišnje.

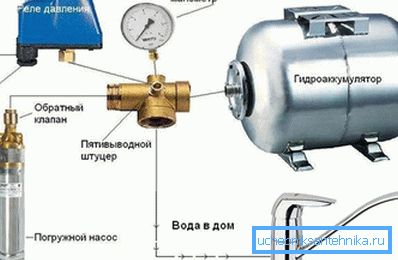

Sistem kontrole pritiska

Tokom ovog testa, prije svega, utvrđeno je prisustvo curenja u sistemu za dovod vode i rezultan pad pritiska. Nakon što se sve popravke popravi, biće neophodno proveriti pritisak u sistemu za dovod vode, kao što pokazuje manometar instaliran na glavnom hidrauličnom akumulatoru.

U normalnom radu sistema, očitavanje ovog uređaja trebalo bi da bude blizu minimalne vrednosti (Pmin). Sa primetnom razlikom od Pmin-a (više od 10%), potrebno je pokušati povećati pritisak na željenu brzinu uključivanjem pumpe koja radi na vašoj mreži. Ako se pritisak vode u mreži grejanja poveća (odmah nakon što pumpa zaustavi rele zaustavi), biće neophodno ponovo izvršiti merenja pritiska, ali sada u režimu isključivanja. Navedeni parametar, po analogiji sa prethodnim slučajem, ne bi trebalo da se razlikuje od vrijednosti Pmax za više od 10%.
