Priključivanje gasnog kotla na dimnjak

Dimnjak u sastavu sistema grejanja na plin se koristi, kako je poznato, za uklanjanje proizvoda sagorevanja iz kotla i specijalna vratila sa cijevom montiranom unutar nje. U ovom članku ćemo razmotriti kako priključiti gasni kotao na dimnjak.

Na izradu samog odvodnog kanala, kao i na redosled priključka na gasnu opremu, predstavljeni su niz zahtjeva koji su sljedeći:

  • vertikalne sekcije dimnjaka treba ugraditi bez nagiba;
  • u dimovodnom kanalu ne sme biti ograničenja ili ekspanzija;
  • za njegovu proizvodnju treba koristiti specijalne toplotno otporne materijale, sprečavajući bilo kakve pukotine i mehaničko oštećenje od formiranja na zidovima konstrukcije;
  • u dizajnu dimnjaka ne može biti više od 3 krivine kanala za ispuštanje;
  • kada ga povezujete sa gasnim kotlom, moraju se koristiti specijalne zaptivne mase, projektovane za rad na visokim temperaturama;
  • Parametri kanala za odvod (visina cevi i njegovog prečnika) moraju odgovarati karakteristikama radnog kotla, što je preduslov za dobijanje potrebnog potiska.

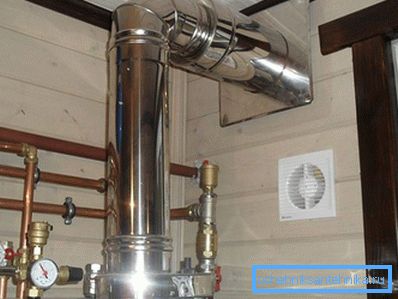

Outlet Channel Device

Outlet Channel Device

Pravilno povezivanje gasnog kotla moguće je tek nakon prethodnog upoznavanja sa dizajnom tipičnih kanala za ispuštanje proizvoda sagorevanja. Za uređivanje takvih kanala, po pravilu se koristi sljedeći skup delova:

  • specijalni dizajnerski adapter, kroz koji je kotao priključen na dimnjak;
  • u donjem dijelu cijevi postavljen je posebni kontrolni otvor, namenjen za inspekciju i periodično čišćenje dimnjaka;
  • konzole za pričvršćivanje objekta u rudniku ili na zidovima.

Pored toga, za organizaciju instalacionih radova potrebni su vam takvi prefabrikovani cevovodi i pričvršćivači, kao što su krivine, stezaljke i čizme.

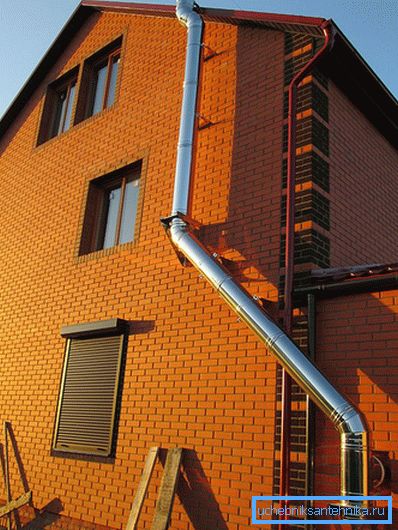

Vrste dimnjaka i zahtjevi za njihovu instalaciju

Vrste dimnjaka i zahtjevi za njihovu instalaciju

Izlaz dimnih gasova koji se povezuje sa gasnim kotlom može se postaviti i unutar stambene zgrade i prema njegovim spoljnim strukturama, što omogućava da se sve poznate strukture ove klase klasifikuju kao unutrašnje i spoljašnje.

Za svaki od ovih tipova razvijene su standardne specifikacije, koje treba pratiti čak iu slučaju nestandardnog izvršenja vašeg dimnjaka. Glavni zahtevi ovih standarda su sledeći:

  1. Sa bilo kojom šemom za povezivanje dimnjaka, njeni horizontalni delovi položeni su blagim nagibom prema kotlu (najmanje 3 stepena po linearnom metru).
  2. Priključivanje na ovaj dimnjak sa drugim uređajima za grejanje kombinovanjem nekoliko cevi je neprihvatljivo. To može dovesti do preopterećenja kanala i prodora proizvoda sagorevanja u zagrejanu prostoriju.
  3. Preporučljivo je da nastavite sa instalacijskim radom tek nakon detaljnog ispitivanja svih pitanja vezanih za usklađenost parametara dimnjaka sa karakteristikama gasnog kotla.
  4. Pri izradi proračuna treba se izvesti iz činjenice da standardna visina dimnjaka, po pravilu, ne prelazi 5 m. U slučaju ravne krovne konstrukcije, gornji dio kanala za izlaz bi trebao porasti najmanje 1,5 metra iznad krova.
  5. Visina spoljašnjeg kanala, određena udaljenost od krova, određuje se, po pravilu, nivoom njegovog grebena. Istovremeno, cijevi dimnjaka, koji se nalazi iznad grebena za više od 2 m, dodatno treba fiksirati uz pomoć proširenja kablova.

Redosled aranžiranja spoljašnjih i unutrašnjih struktura ima male razlike, o čemu će se detaljnije razmotriti u sljedećim odeljcima (na primjer, čelični dimnjak).

Instalacija unutrašnjeg kanala za ispuštanje

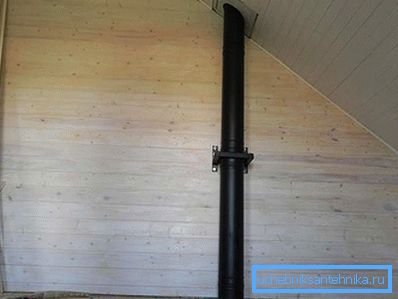

Interni kanal za ispuštanje

Postavljanje unutrašnjeg dimnjaka započinje markiranjem trake njenog polaganja, tokom kojeg su naznačena mesta prolaska kanala dima na krovu i postojećih plafona. Zatim se pripremaju kroz rupe za postavljanje kanala, dimenzije koje odgovaraju dimenzijama ulazne cevi.

Tek nakon toga dozvoljeno je nastaviti sa instaliranjem celog sistema preusmeravanja, čiji redosled može biti predstavljen na sledeći način:

  1. Prvo, poseban tranzitni adapter je priključen na ogranak cijevi iz kotla, koji osigurava koordinaciju dimenzija izlaza sa dimnjakom.
  2. Posle toga možete nastaviti sa sjedištem revizije sa kontrolom. Istovremeno, zagrade se montiraju na zidove kanala duž cele dužine, pričvršćujući čelično telo kanala u osovinu dimnjaka.
  3. Tada će biti moguće nastaviti izgradnju strukture cevi prema potrebnim dimenzijama, a ako postoje kanali u krivini, ugraditi posebne adaptere (laktove) u njega.
  4. U prelazima kroz preklapanje, mora se montirati posebna cijev, izolacija dimnjaka od direktnog kontakta sa nosačima.
  5. Pocinkovani čelični lim sa prethodno pripremljenim izrezom je pričvršćen na krov dimnjaka na krovu, na metalnom kanalu, a zatim je pričvršćen na podnožju krova sa posebnim pričvršćivačima.

Imajte na umu da su zglobovi pojedinačnih veza kanala nužno ojačani stezaljkama, koje nakon postavljanja su zategnute specijalnim vijkom ili žarenom žicom. Pored toga, prilikom instalacije dimnjaka, potrebna je toplotna izolacija dijelova zaptivki u kojima su njeni zidovi u kontaktu sa lako zapaljivim materijalima (azbestna tkanina je najbolje za tu namjenu). Da bi se povećala pouzdanost termoizolacije na posebno važnim mjestima izgradnje, grana se dodatno obložila vatrostalnom mastikom, nakon čega se grijač položio oko perimetra otvora.

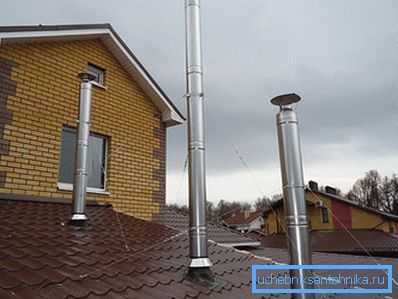

Izaći kroz krov

Po završetku instalacionih radova, čitava struktura se proverava za curenje, pri čemu se uobičajene sudove nanose na šavove konstrukcije, a zatim se kotao uključi. U slučaju stvaranja sapunskih mehurića na kontrolisanim mestima, zaptivanje se ponavlja.

Vanjski dimnjak

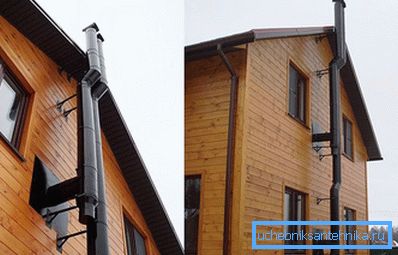

Zaključak izvan zgrade

Prije polaganja spoljnjeg kanala prvo se vrši obeležavanje izlazne tačke dimnjaka iz stambene zgrade, nakon čega se priprema odgovarajuća rupa. Zatim je poseban element za dovod direktno povezan sa mlaznicom samog kotla, čiji se kraj izvodi. (Savjet o potrebi za pažljivim zaptivanjem prolaza elementa za odvod kroz zid). Nakon toga, moguće je fiksirati čep sa utikačem na spoljnom terminalu, čije slobodno uklanjanje će se koristiti kao revizija.

Odmah nakon toga, moguće je nastaviti izgradnju kanala dodavanjem novih linkova na njega. Formirani zglobovi su ojačani istim stezaljkama, a zatim zategnuti vijcima ili žicom. Kao unutrašnji dimnjak, spoljna konstrukcija se montira na zidovima zgrade sa posebnim nosačima postavljenim na svakih 2 metra.

Čim se regrutuje visina dimnjaka - na kraju cevi je postavljen poseban konusni vrh, nakon čega će biti moguće započeti izolaciju celokupne konstrukcije, koja će u zimskoj sezoni isključiti zamrzavanje. Iz izolacije dimnjaka može se napustiti samo ako se vrši prema posebnoj šemi, koja uključuje upotrebu posebnih izolacionih elemenata koji čine tzv. "Sendvič-kanal". Po završetku montažnih radova, potrebno je nanositi strukturu toplotno otpornim premazom koji štiti površinu od korozije.

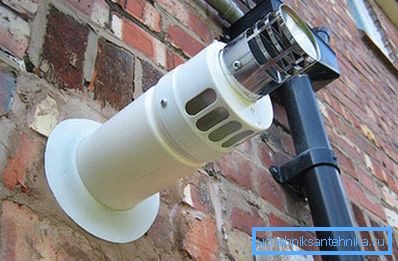

Koaksijalni dimnjak

U zaključku napomenemo da su svi gore pomenuti postupci instalacije karakteristični samo za grejne kotlove u podnoj verziji (osim za parapet). Kanalski kanali za zidnu opremu se, po pravilu, izvode u skladu sa šema dvokomora.
