Priključci za vodu su neophodni element prilikom instalacije

04-05-2018
Cijevi

Vodovod ili cijev sistema grejanja u stanu ne mogu se postaviti bez povezivanja pojedinačnih segmenata cijevi. Takođe, nemoguće je raditi bez oštrih obrta, kao i širenja cjevovoda. S obzirom na ovu činjenicu, bez posebnih uređaja ne možemo raditi - fitinge koji pružaju pouzdanu, čvrstu vezu.

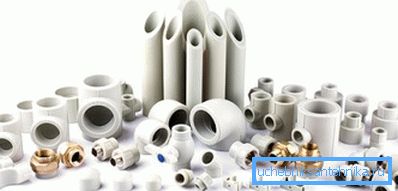

Spajanje porodice

Vrste priključaka

Prilično je teško dati potpunu klasifikaciju, jer mnogo zavisi od toga koja je osnova za podelu u grupe.

Na primer, ako koristite metod povezivanja kao glavni kriterijum, možete izabrati samo 2 tipa takvih uređaja:

  • jedan komad - zavareni spojevi cevi mogu se smatrati klasičnim predstavnikom ove grupe. Na primer, plastični vodovod i armatura iz istog materijala (polipropilena) jednostavno grejate posebnim lemljenjem i onda se cev postavlja u utičnicu, a kada je ojačano, spoj je čvrsta;

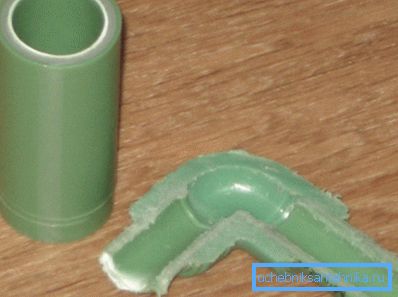

Takva veza se ne može nazvati odvojivim
  • separable - kao primjer, navojni spoj, ako su cijevi metalni, navoj se može odsečiti na samoj cevi. Takođe, mogu se koristiti kompresioni fitingi, veza sa maticom za kapu je vrlo jednostavna i praktična;
  • uslovno odvojiv - priključak, na primjer, metalno-plastične cijevi sa navrtkom i crimp prstenom formalno, mada klasifikovano kao podeljeno, ali ako je potrebno, često se u potpunosti mijenja.

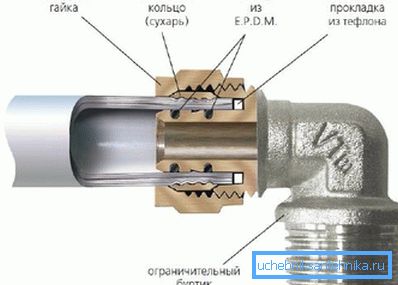

Takva veza se smatra uslovnim odvojivim.

Što se tiče materijala iz kojeg se pravi ovi elementi za povezivanje, možete odabrati:

  • metal (najčešće govorimo o bronzanim modelima);
  • Plastika - uglavnom polipropilen i polietilen se koriste za vodovodne instalacije, tako da se koriste i plastični fitingi;
  • kombinovano, na primjer, u polipropilenskim vodovima, tijelo je izrađeno od PP, ali unutrašnji dio, onaj kome je priključen mikser, napravljen je od mesinga.

Bez obzira na to koji se određeni modeli koriste - plastična plastika ili metalni elementi, za predviđenu svrhu mogu se podijeliti na:

  • uglove, krivine - oni se koriste u slučaju kada je potrebno osigurati rotaciju cjevovoda pod određenim uglom. Ugao rotacije se menja sa određenim korakom;

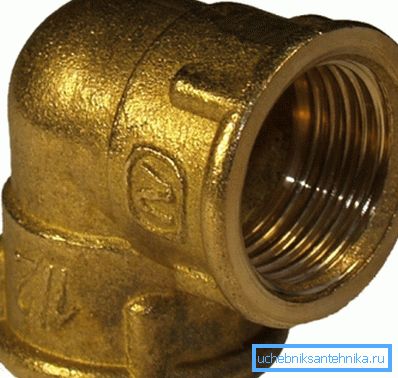

Na slici - primer okretanja 90?

Obratite pažnju! Neke cijevi, kao što je metalna plastika, može biti savijen tokom instalacije. Time se smanjuje potreba za povezivanjem i omogućava lakšu rotaciju sa minimalnim gubitkom pritiska.

  • spoj - deo cijevi za jednostavno povezivanje dva kraja cjevovoda;
  • da bi se napravio složeni čvor, takav element kao prečnik je koristan, a kuglični ventil sa servo pogonom koji je instaliran na njemu takođe će omogućiti regulaciju kretanja toka, ako je potrebno, podijeliti ga na dva kruga;

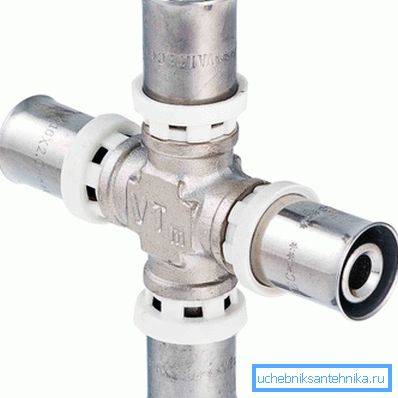

Cross vam omogućava kreiranje složenog čvora
  • ako vam je potrebno "pomnožiti" tok glavne cijevi, onda se koriste i štapovi - priključci za uvlačenje u vodovodni sistem;
  • Takođe možete primetiti različite utikače i adaptere - koriste se kada je potrebno povezati 2 cijevi različitih prečnika.

Kratak opis popularnih unutrašnjih fitinga

Često često svi radovi na instalaciji vodovoda, grejanja i kanalizacije u kući vrši osoba s vlastitim rukama, tako da će biti koristan kratak opis pribora koji se koriste za to.

Metalni priključak cevi

Najjednostavnije rješenje je sječenje navoja na krajevima cijevi i povezivanje ih, nakon izvršenja FUM podvuče s trakom ili običnom vučom, ponekad se koristi zavarivanje. Tip prirubnice sa prirubnicom u kući se ne primenjuje.

U zadnje vrijeme su zglobovi koji koriste navrtku i kompresioni prsten postali sve češći. Zidna navrtka se jednostavno stavlja na cev, zatim na kompresioni prsten, prsten za zadržavanje, zaptivna brtva. Tada je matica prvo zategnuta rukama, a zatim sa ključem na navojem.

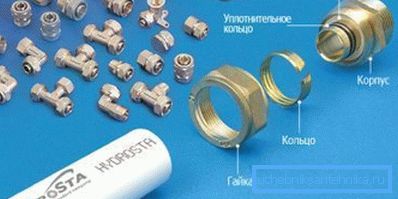

Uređaj za pričvršćivanje kruga

Obratite pažnju! Ako je navojni ili zavareni spoj sposoban da izdrži značajno mehaničko naprezanje, onda krimpanje nije. Sastav može, ako se želi, uništiti golim rukama.

Međutim, ovaj tip priključka cevi je popularan. Prvo, malo je verovatno da će u procesu eksploatacije morati izdržati značajne napore. A drugo, cena takvog pribora nešto prevazilazi marku od 100 rubalja za porodični budžet - vrednost je apsolutno neprimetna.

Fitingi za plastične cevi

U slučaju plastičnih cevi postoji i nekoliko opcija povezivanja. Elementi za povezivanje polipropilena izdaju se za zavarenu vezu.

Uputstva za izvođenje radova izgledaju ovako:

  • cev se iseče, rez mora biti glatki bez kosina;
  • onda vam je potrebno posebno lemilice za lemljenje. Grejni element je malo poput gvožđa, na kojem se nalaze mali dijelovi metalnih cevi različitih prečnika. Nakon što se ovaj deo zagreje na radnu temperaturu, na njega se postavljaju i cevi i cevi;
  • nakon čekanja nekoliko minuta cijev se brzo ubaci u njega. Važno je da ne postoji iskrivljenost. Deo rastopljene plastike će se iscediti, formirajući masku oko zgloba - ovo je apsolutno normalno.

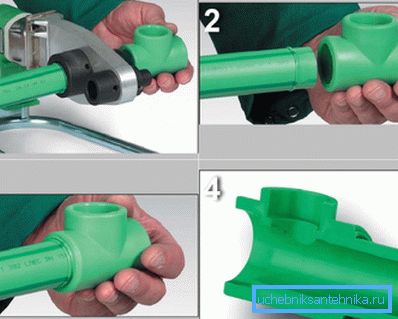

Glavne faze

Često se HDPE cevi (polietilen niske potrošnje) koriste za postavljanje spoljnog dela vodovoda.

Broj priključaka u ovom slučaju je minimalan, koriste se PND kompresioni priključci za vodosnabdevanje - njegov uređaj je skoro identičan sa klasičnim modelima presovanja:

  • umesto kapice, koristi se plastična kapica;
  • telo uređaja napravljeno je od polipropilena;
  • Za postizanje čvrstog spoja koriste se gumeni prstenovi.

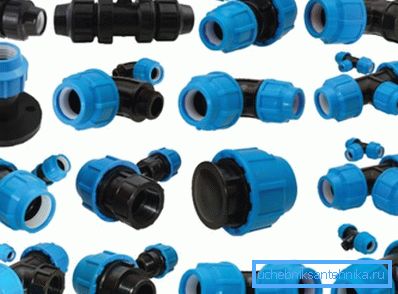

Sorte HDPE fitinga

Krajevi cevi su povezani na potpuno isti način kao kod konvencionalnih modela za krimpovanje. To jest, kapica i zaptivna zaptivka se stavljaju na cev, a kraj cevovoda se ubacuje u telo sve dok ne uspije, a matica je navrta na navoj.

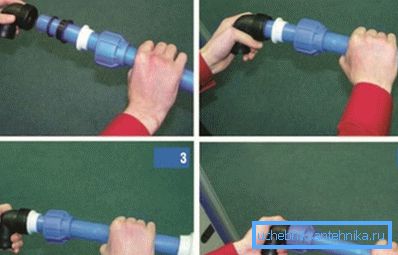

Vodič za instalaciju za HDPE montažu

Obratite pažnju! PND je izuzetno osjetljiv na UV zračenje, poželjno je ograničiti vrijeme koje ostaje na suncu.

Što se tiče pouzdanosti, plastični pribor za vodosnabdevanje nema nikakvih nedostataka. Jedina slaba tačka je zaptivni prsten, ponekad može prouzrokovati curenje. Prema tome, periodično je potrebno pričvrstiti pokrivnu navrtku.

Sumirajući

Postavljanje cjevovoda je skoro nemoguće bez upotrebe fitinga. Raznovrsnost ovih uređaja omogućava vam da organizujete sistem bilo koje složenosti, dok instalacija ovog elementa neće izazvati poteškoće. Zajedno sa niskom cijenom i pouzdanošću, to osigurava potražnju za različitim tipovima fitinga.

Video u ovom članku pokazuje primer instaliranja više HDPE fitinga.
