Priključak metalno-plastičnih cevi: 3 načina za stvaranje

U većini slučajeva, razne polimerne cevi se koriste za uređenje sistema za snabdevanje vodom i grejanjem. U zavisnosti od vrste plastike, priključci jedne ili druge konstrukcije se koriste za povezivanje. Dozvolite nam da detaljnije objasnimo kako da spojite metal-plastične cevi sopstvenim rukama.

Rad bez napora cevovoda zavisi od pravilnog priključka cijevi

Prednosti vodovodnih vodovodnih sistema

Nedavno su svi sistemi vodovoda bili izrađeni od metalnih cevi.

Međutim, sada ovaj materijal zamenjuje metalna plastika, koja ima mnoge prednosti:

  • jednostavna instalacija;
  • otpor raznim hemikalijama;
  • ekološko prijaznost proizvodnog procesa;
  • sposobnost izdržavanja visokog unutrašnjeg pritiska;
  • fleksibilnost tako da se može koristiti manje kvačila;
  • bez korozije i depozita na unutrašnjoj površini delova;
  • dug vek trajanja;
  • niska cijena

Ali ima nekoliko nedostataka:

  • visok koeficijent proširenja toplote;
  • Metalna plastika uništena je ultraljubičastim zračenjem.

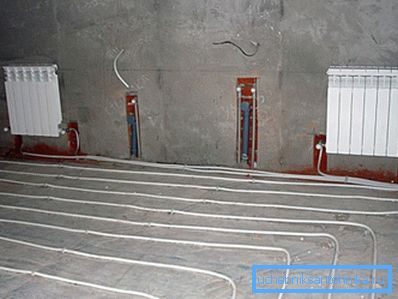

Slika sistema podnog grejanja od metalnih cevi

Izbor metoda prikačivanja

Priključak cevi od metalne plastike, kao i druge vrste polimernih dijelova, izrađen je uz pomoć fitinga. Od koje vrste ste stekli, zavisi od načina sastavljanja.

Razmotrite svaku od njih detaljnije.

Metoda 1. Compression Compounds

U tom slučaju, priključci za metalne cijevi se izrađuju pomoću oklopnih spojnica od mesinga. Njihovo drugo ime je kolutna veza.

Prednosti ove vrste priključka su da vam ne treba kupiti dodatne alate ili opremu za rad. Dva ključa su dovoljna za zatezanje zateznih navrtki.

Montaža se sastoji od tri komponente:

  • zagušiti;
  • split ring;
  • poklopac matice.

Obratite pažnju! Priključci metalno-plastičnih cijevi pomoću kompresijskog fitinga mogu se složiti. Ako je potrebno, možete rastaviti vodovodni sistem i ponovo ga montirati, čineći neophodne izmene ili dopune.

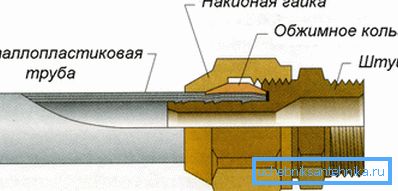

Dijagram uređaja za pričvršćivanje kompresije

Instrukcije za instalaciju su izuzetno jednostavne:

  1. Jedan deo željene dužine je odvojen od metalno-plastičnog dela. Blok treba da bude ravno na udaljenosti od najmanje 10 centimetara od reza.
  2. Rezanje se vrši pomoću specijalnih kompresijskih škare ili žica za metal. U drugom slučaju, ruba će se očistiti od bora. Zapamtite da se rez mora izvršiti striktno pod pravim uglom, u suprotnom će biti teško postići tesnu vezu.
  3. Potom se na kraju završi navrtka (njen konac treba da bude usmeren prema odsečenoj strani) i zaptivni prsten.
  4. Nakon toga, kraj dela se obrađuje specijalnim alatom za skeniranje:
  • unutrašnja faza se uklanja sa strane za kalibraciju (na rastojanju od oko 1 mm);
  • druga strana prozora uklanja se iz spoljašnjeg ramena.
  1. Ugradni element se ubacuje u metal-plastični deo, a zatim se zapti i zatvori navrtka. Prvo, rad se vrši ručno, onda - sa ključem. Ne primenjujte značajnu silu za zaštitu, inače materijal se može oštetiti.

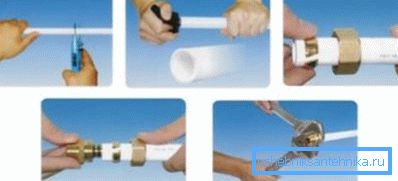

Sekvenca delovanja pri povezivanju cevi pomoću kompresionih fitinga

Metoda 2. Povežite se pomoću presa

Ova opcija se koristi za uređenje sistema za dovod vode i podnog grejanja. Takvi konektori za metal-plastične cevi se koriste u slučajevima kada je cevovod ugrađen u betonski zid ili se sakriva ispod košuljice na podu.

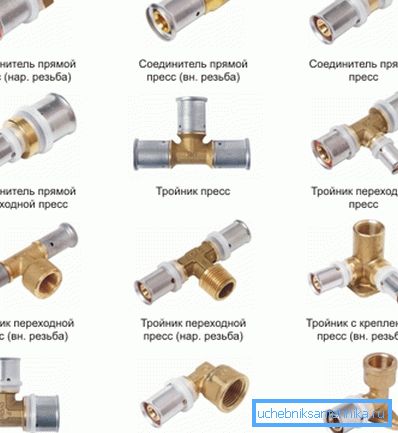

Vrste pritisaka

Zajedno se ispostavlja da je pouzdaniji, ali sama instalacija zahtijeva određene vještine od majstora, kao i dostupnost specijalnog alata - klešta za štampu.

Rad se obavlja u sledećem nizu:

  1. Završni završetak ispravno isečene cevi obrađuje ramerom: uklanjaju se unutrašnji i spoljašnji klipovi.
  2. Kalibrator proverava unutrašnji prečnik dela.
  3. Prije ugradnje montažnog elementa, uverite se da su u njega ugrađene dielektrične zaptivke i zaptivni prstenovi.
  4. Stezaljka za crimp je postavljena sa strane, a unutrašnja se montira montažni prsten sa zaptivkama.
  5. Zatim se kvačilo zateže na cevi pomoću klešta za štampanje. Uverite se da instalirane mlaznice odgovaraju dijametru dijela na kojem se montira montaža.

Obratite pažnju! Ne preporučuje se preklapanje metalne rukave. Poželjno je da se sve izrađuje prvi put, u suprotnom je curenje moguće, zbog čega će biti neophodno ponovno postaviti ovaj čvor.

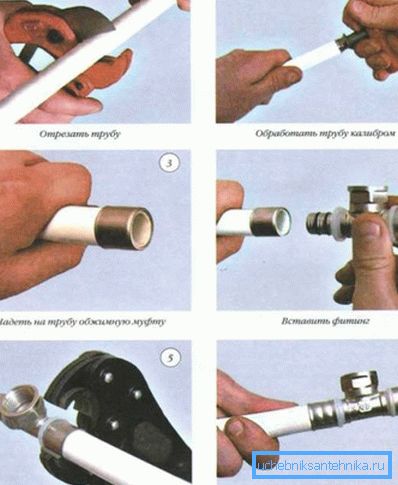

Ugradnja presovanog fitinga

Postoje vrste fitinga za štampanje sa rigidno montiranom spojnicom. U ovom slučaju, kontrola dubine sadejstva mlaznice se vrši korišćenjem specijalno obezbeđenog prozora.

Način 3. Priključivanje pomoću kliznih spojnica

Drugi i treći način povezivanja metal-plastičnih cevi su slični, ali u drugom slučaju, pored klešta, koristi se i ekspander koji povećava unutrašnji prečnik dela koji se koristi pre nego što se montira montažni priključak.

Veza je trajna, hermetična i vrlo pouzdana. Koriste se za ugradnju sistema podnog grejanja, koji bi trebalo sipati betonskim rastvorom.

Rad se vrši na sledeći način:

  1. Cev je odsečena, nakon čega je postavljen kompresioni rukav.
  2. Kraj metalno-plastičnog dela proširen je ekspanderom, a tu je i umetak.
  3. Spojnica se crimped pomoću presa.
  4. Pouzdana i izdržljiva veza je spremna.

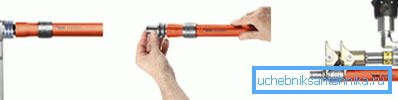

Montaža kliznih fitinga

Priključivanje polimernih cevi sa metalom

Ponekad je potrebno spojiti cijevi od različitih materijala. Na primer, za povezivanje lokalnog vodosnabdijevanja sa centralnim metalnim vodenim potencijalom stambene zgrade. U tom slučaju će vam trebati kalup za kalup i kalibar.

Obratite pažnju! Za povezivanje plastične cijevi sa metalom bez navoja neće raditi. Potrebno je koristiti samo specijalne delove dizajnirane za određeni prečnik cjevovoda.

Instalacija je sledeća:

  1. Navoj ili posebna zaptivna polimerna traka navijata se na navoj metalnog dela. Navojni deo fitinga je pričvršćen na njega.
  2. Kompresna matica i zaptivni prsten potisnu na metal-plastičnom delu, nakon čega se klapne uklanjaju sa ivice.
  3. Tada plastični element klizi preko fitinga, koji je pričvršćen za metal.
  4. Matica je pričvršćena na priključku, zaptivši spoj.

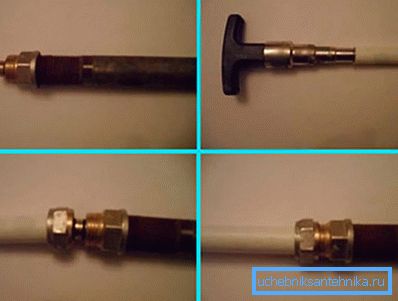

Priključak metalne i metalne cijevi

Metode savijanja cijevi

Pored povezivanja, važno je poštovati ispravnu tehnologiju savijanja metal-plastičnih delova.

Postoje četiri različita načina:

  1. Ručno. U ovom slučaju, treba voditi posebnu pažnju kako ne bi došlo do defekta na mestu preloma koji će dovesti do opstrukcije cjevovoda.
  2. Upotreba proleća. Ovaj alat se prodaje u prodavnicama hardvera. Opruga se ubacuje unutra, nakon čega se vrši savijanje.
  3. Korišćenje sušara za kosu. Pod uticajem vrućeg vazduha metalni plastični zavoji lakše. Ali treba pažljivo raditi s njim, inače postoji opasnost od taljenja materijala.
  4. Korišćenjem posebnog boksa cijevi. Ovo je profesionalno sredstvo koje će vam pomoći da savijaju deo bilo koje veličine ispravno i bez mnogo napora.

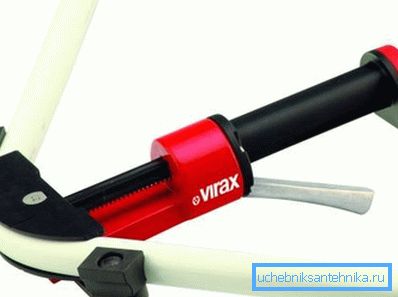

Professional bendera za cijevi

Zaključak

Docking polimerni dijelovi jedni sa drugima, kao i povezivanje metalno-plastičnih cevi sa metalom - rad je jednostavan, ali odgovoran. Od pravilnog dejstva zavisi od stezanja i izdržljivosti rada sistema vodosnabdevanja. Više detalja o tome možete pronaći na video snimku u ovom članku.
