Pričvršćivanje polipropilenskih cevi na zidove sa posebnim

Pri izgradnji komunikacionih sistema postaje neophodno fiksiranje cevovoda na bočne površine, zbog čega se moraju koristiti različiti spoji. Najčešće, prije instalacije, instaliraju se posebni klipovi, čija cena je niska.

Delovi za držanje ove vrste su odlični prilikom postavljanja grijanja i vodovoda.

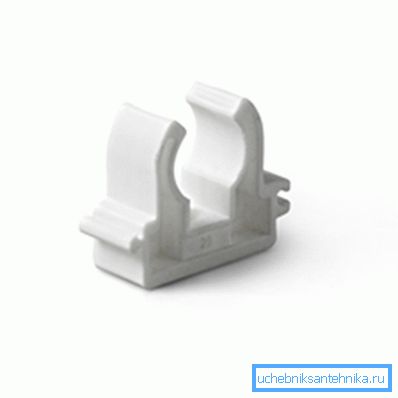

Na slici je prikazana jedna stezaljka.

Prednosti pričvršćivača

Slična montaža za cevi od polipropilena može se ugraditi na površinu betona, opeke, gipsa i drveta. Za neke sisteme, specijalno su proizvedeni dvostruki klipovi, koji mogu istovremeno popraviti dve linije paralelne jedni drugima.

Osnovne prednosti elemenata su sledeće:

  • Jednostavan proces instalacije omogućava olakšavanje instalacionih radova koji se obavljaju pri povezivanju komunikacija. Pričvršćivanje na površine se vrši uz pomoć vijaka.
  • Pouzdana fiksacija omogućava vam da izbegnete izobličenja cevovoda i njihove napade, ako je, naravno, prilikom instalacije pravilno izabrano rastojanje između pričvrsnika. Korak zavisi od uslova rada.
  • Sposobnost korišćenja u širokom opsegu temperatura pruža mogućnost montiranja cevovoda različitih komunikacionih mreža.
  • Zahvaljujući estetski privlačnom izgledu, sasvim je moguće koristiti ove elemente prilikom izvođenja sistema bez naknadnog skrivanja glavnih komponenti.

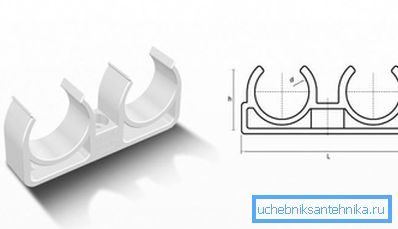

Izgleda kao klip za dve cijevi.

Napomena! Osim toga, poseban remen se može isporučiti u kompletu sa pričvrščivima za zaštitu prigušene cevi od nenamernog skakanja iz fiksne podrške.

Samostalna instalacija

Pre nego što nastavite sa instaliranjem svojih ruku, pozvani su novinari da detaljno razmotre ovu operaciju tako da nakon instaliranja nema teškoća. Glavni problemi, po pravilu, pojavljuju se prilikom izbora pogrešnog koraka između delova i niskog kvaliteta fiksiranja na površinu. Cijevi samo ispadnu iz podruma.

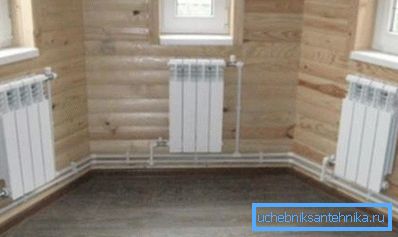

Zato pogledajte popravljače u završnom stanju.

Korak između elemenata

Polipropilen, kao i sve ostale plastike, skloni se ekspanziji i kontrakciji prilikom promene temperature, tako da treba odabrati razdaljinu između sidra polipropilenskih cevi uzimajući u obzir ovaj faktor. Ispod je tabela koja će pomoći u određivanju izbora koraka. Glavni naglasak je na temperaturnom režimu.

Prečnik cevi u milimetrima Rastojanje u centimetrima na određenoj temperaturi
+70 +60 +50 +40 +30 +20
110 140 160 165 175 180 185
90 125 145 150 155 165 165
75 115 130 135 145 150 155
50 90 105 110 115 120 125
40 85 95 100 105 110 110
32 75 85 90 95 95 100
25 70 75 80 85 85 85
20 60 65 70 70 75 80
16 55 65 65 70 70 75

Pažnja! Tabela ispod pruža mogućnost početnicima da razumeju koliko je razdaljina između polipropilenske cevi i pričvršćivanja na zidu najoptimalnija.

Postupak instalacije

Nakon pregleda teorijskih informacija, pažljivo treba proučiti uputstva za direktno instaliranje delova. U prisustvu kamenih zidova, trebaju se koristiti kliješta.

Ako su bočne površine napravljene od drveta, onda su vam potrebni šrafovi.

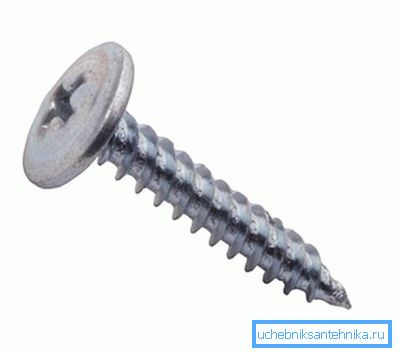

Glavni držač za držače.
  1. Pre svega, pričvršćivači su pričvršćeni duž ivica zida tako da je moguće poravnati. U tom slučaju, zavrtanj se ubacuje u centralni deo plastičnog dela, nakon čega je pričvršćen pomoću odvijača ili šrafcigera.
  2. Nakon postavljanja ekstremnih elemenata, čipka je obavezno zategnuta, što će omogućiti tačno postavljanje ostatka pričvršćivača. Ako je potrebno, možete koristiti nivo da odbacite liniju sa jednog dela na drugi.
  3. Direktno duž rastegnutog užeta, preostali elementi su instalirani.. Međutim, prije toga, korak instalacije mora biti definisan. Nakon toga, pomoću trake se označavaju tačke vezivanja.
  4. U poslednjoj fazi, cevi su ugrađene i uredno ubačene u gotove pričvršćivače. U prisustvu pričvrsnika sa dodatnim zatvaračem se vrši proces zatvaranja elemenata.
Šematski poređenje sa fiksnom podrškom.

Obratite pažnju! Proizvodi od polipropilena, koji imaju ojačavajući sloj aluminijske folije, imaju mnogo manju linearnu ekspanziju, tako da se korak može malo povećati.

Dodatne informacije

Montažne radove na ugradnji polipropilenskih cevi u našoj zemlji uređuju se paragrafi GOST 52134-2003, gde se nalaze potpuni podaci o proizvodima pod pritiskom iz termoplasta. Osnovna svrha ugradnje takvih proizvoda je osigurati radne uslove pod kojima temperatura i pritisak transportovanog medija neće izazvati unutrašnja opterećenja koja mogu ugroziti integritet sistema.

Najvažniji zadatak je kompenzacija linearne ekspanzije, iz koje se mogu uštedjeti fiksni nosači koji autonomno reaguju na fluktuacije temperature. Pošto su klizači pričvršćeni dvostrukim ili pojedinačnim klipovima, što odgovara prečniku cjevovoda.

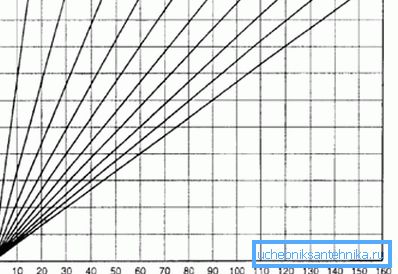

Šematski prikaz linearne ekspanzije.

Odredbe SP 40-101-96 ne dozvoljavaju pričvršćivanje polipropilenskih proizvoda u krutom položaju. Zbog toga su fiksne nosače napravljene na osnovu kliznih analoga, koji sprečavaju aksijalni kretanje postavljenog cevovoda.

Na kraju

Nakon proučavanja prezentiranih informacija, čak i početnik može ispravno popraviti cijevi od polipropilena, međutim, preporučljivo je gledati video u ovom članku kao vizuelnu pomoć (saznajte kako da zalijepite polipropilenske cijevi).

U ovom slučaju biće mnogo bolje da se asimiluje tema koja se analizira, a zatim i raditi što je više moguće. Pričvršćivanje na klipovima kako bi se izbjegle poteškoće koje se ponekad pojavljuju nakon postavljanja spona.
