Presečene polietilenske cevi i fitinge: tehničke

Nedavno su glavni materijali za proizvodnju vodovoda, odvodnjavanja i grejanja bili metalne cevi povezane gasnim zavarivanjem. Ali sada ih zamenjuju dijelovi različitih polimera, koji imaju mnoge prednosti. Najčešće polietilenske cijevi i priključci za snabdevanje vodom.

Razmotrimo detaljnije njihove tehničke karakteristike i potrošačke osobine.

Cijevi od ukrštenog materijala - odličan proizvod za uređenje inženjerskih sistema

Karakteristike dijelova polimera

Proces proizvodnje elemenata unakrsnog polietilena

U proizvodnji cijevi iz ove vrste plastike, ne moraju se "razbiti" odvojeni slojevi ili ploče, jer možda ne znaju gospodari, već pojedinačne molekule.

U procesu stvaranja polimerne forme etilena, njegovi molekuli dobijaju dodatne unakrsne veze, što omogućava da se formira neka vrsta trodimenzionalne mreže. Zahvaljujući njoj, materijal dobija poboljšane tehničke karakteristike.

Struktura molekula unakrsnog polietilena

"Stitching" se pravi hemijskim ili fizičkim efektima.

U zavisnosti od načina proizvodnje cevi od polietilena (označenog PE-X), razlikuju se sljedeće vrste materijala:

  • PE-Xa - napravljen grejanjem uz upotrebu peroksida;
  • PE-Xb - polietilen, koji se tretira posebnom tečnom materijom koja sadrži silan (silicijumsko jedinjenje sa vodonikom) i posebnim katalizatorom;
  • RE-Xc - materijal se dobija nakon bombardovanja molekula polietilena elektronima u posebnom uređaju;
  • PE-Xd - u procesu proizvodnje ovog materijala koristi se azot.

Savjet! Za uređenje domaćih sistema za snabdevanje vodom, materijal koji je dobijen metodom peroksida i označen PE-X je najbolje prilagođen. Odlikuje ga niska cena i jednostavna instalacija. Svi radovi mogu biti ručni.

Tehničke karakteristike cijevi

Detalji za vodovod i grejanje ukrštenih polietilena imaju mnoge prednosti:

  1. Dug vek trajanja. Vreme rada vodovoda ili zagrevanje ovih delova na ograničavajućim temperaturama hladnjaka (do 95 stepeni Celzijusa) kreće se od 15 do 50 godina.
  2. Geometrijska stabilnost. Čak iu slučaju kada se tečnost transportuje kroz cevi na temperaturi od 200 stepeni Celzijus, materijal zadržava svoj izvorni oblik (u odsustvu dodatnog spoljašnjeg uticaja).
  3. Proizvodi su otporni na pucanje tokom instalacije i rada.
  4. Materijal se ne sruši tokom udaraca i u procesu rezanja, čak i pri temperaturi okoline od 50 stepeni Celzijusa.
  5. Proizvodi od polietilena sa ukopanim vezom imaju optimalan odnos cene i kvaliteta.
  6. Oni imaju poboljšanu otpornost na habanje, odlični su za ugradnju sistema podnog grejanja sa fluidom za prenos toplote.
  7. Materijal se ne smanjuje nakon instalacije.
  8. Cijevi ukrštenog polietilena nisu podložne koroziji i ne zahtijevaju dodatne mere zaštite (slika i sl.).
  9. Otporan na efekte različitih hemikalija.
  10. Materijal ne sadrži halogene jone i molekule teških metala, što negativno utiče na ljudsko zdravlje.

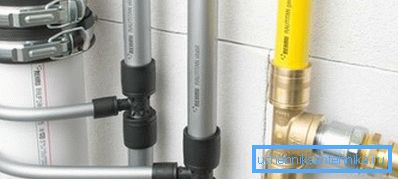

Fotografije inženjerskih mreža polietilenskih cevi

Obratite pažnju! U procesu "šivanja" polietilena, njegova kristalna struktura se menja, tako da materijal postaje više elastičan i ne prelomi na krivinama, uključujući i na negativnim temperaturama okoline.

Vrste priključnih elemenata

Priključci za umrežene polietilenske cevi koriste se za povezivanje pojedinih elemenata u jedan sistem.

Ovi priključci mogu biti iz različitih različitih materijala:

  • polietilen;
  • polipropilen;
  • polivinilklorid;
  • kombinovano.

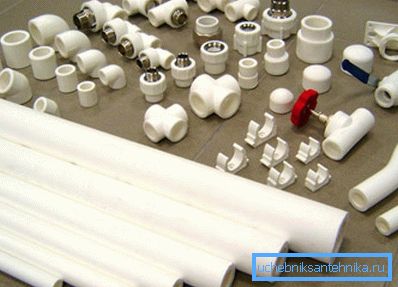

Detalji budućeg sistema vodosnabdijevanja polietilena sa ukopanim vezom

U zavisnosti od načina instalacije:

  • kompresioni fitingi za polietilenske cevi - koristite kružnu navrtku, zavrtite glavnim dijelom pomoću ključa;

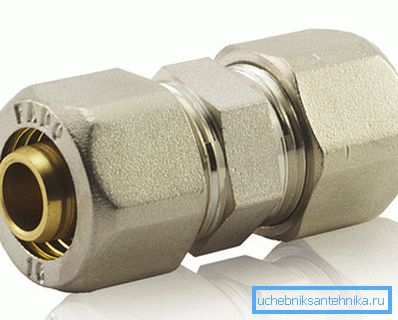

Kompression fitting
  • obujmice za polietilenske cijevi - koristi se poseban jednodelni rukav, koji se pritiskom pritisne na pritisak;

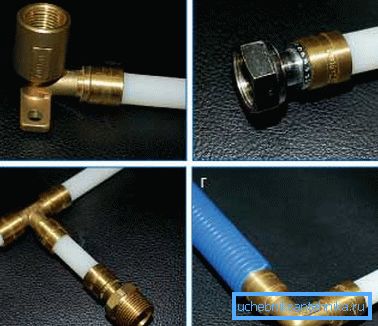

Stezaljke
  • elektrofuzioni fitingi za polietilenske cevi - za priključak koristi se ugrađeni grejač, zagrejan posebnim aparatom, koji osigurava unutrašnju površinu mlaznice i zapečaće vezu.

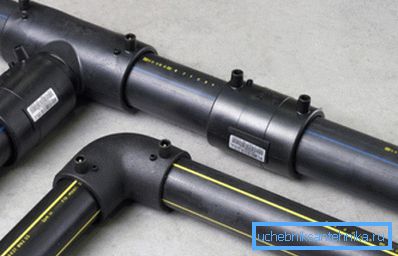

Elementi elektrofuzije

Postoje sljedeće konstrukcije:

  1. Cap - koristi se za zapečatavanje elementa dizajnerskog elementa.
  2. Spajanje - koristi se za povezivanje dve komponente sistema za grejanje ili grejanje.
  3. Kvadrati - neophodni za ugaonsku vezu segmenata i promenu pravca postavljanja mreže.
  4. Cijevi za cijevi - uz njihovu pomoć, tri različita dijelova spojena su u jedan čvor.
  5. Cross fittings - koji se koriste za uređivanje ožičenja cevovoda, u ovom slučaju, četiri cijevi su spojene u istoj tački.
  6. Vožnja je neophodna kako bi se novi elementi dodali već postojećem sistemu.

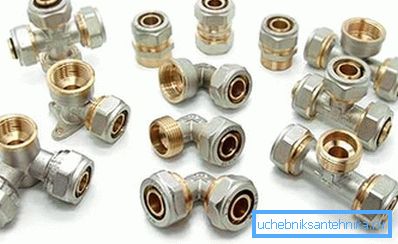

Vrste priključnih elemenata za cijevi

Obratite pažnju! Dizajn fitinga može se razlikovati u zavisnosti od proizvođača. Moguće je da spojni dijelovi ne odgovaraju cevima. Imajte ovo na umu kada kupujete.

Instalacija sistema

Uputstva za proizvodnju vodovodnih i drugih sličnih sistema se razlikuju u zavisnosti od fazonskih komponenti koje dizajnirate koje želite koristiti.

Kompresija

Ovaj način povezivanja je jednostavniji i može se koristiti za ugradnju cevi za hladno i toplu vodu. Ne morate koristiti bilo koji poseban alat, samo uzmite dva obična ključa, kao i makaze za sečenje.

Fitingi su ugrađeni na sledeći način:

  1. Pričvršćivanje navoja se stavlja na kraju dela. Navojni deo mora biti usmjeren prema prekidnoj strani.
  2. Onda je podeljen prsten instaliran na strani. Njegova ivica treba da bude na rastojanju od 1 mm od reza.
  3. Priključak se ubacuje u cev sa priključka. Pre toga, nije neophodno izvršiti bilo kakve manipulacije sa dijelom (na primer, šamiranje).
  4. Nakon toga, navrtka je zategnuta na priključku pomoću ključa. Nije potrebno mnogo truda, jer postoji mogućnost oštećenja polietilena.
Pričvršćivanje kompresije nakon ugradnje

Pritisk

Ovi priključci su pouzdani i čvrsti, ali rezultat je trajna veza. Pored toga, za presovanje linije zahtijevaće korištenje specijalnih alata.

Postupak instalacije je sledeći:

  1. Na kraju dijela stavlja se rukav za jednokratnu upotrebu, sa kojim će se fiksirati.
  2. U kraj polietilenskog dela ubacuje se produžetak potrebnog prečnika. Mora se staviti do kraja i držati se nekoliko sekundi.
  3. Zatim izvucite ekspander i umetnite priključak. Posebnost unakrsnog polietilena je u tome što materijal ima molekularnu memoriju. Nakon nekog vremena, proizvod će povratiti skupljanje, što će obezbediti dodatnu tezinu.
  4. Nakon toga, rukav klizi na krajnjem licu i pritisne ga koristeći poseban alat.

Za razliku od konvencionalnih polietilenskih cijevi, koji imaju jak koeficijent linearnog proširenja, dijelovi "sito" gotovo su lišeni ovog nedostatka. Zbog toga se preporučuje da se koriste za uređenje sistema tople vode.

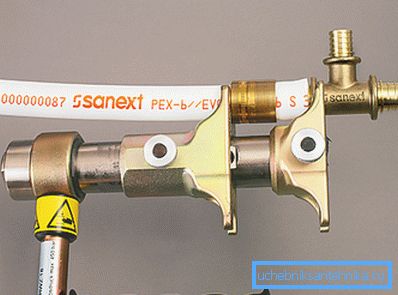

Postupak postavljanja fitinga za presovanje

Zaključak

Uzastopni polietilen je odličan materijal za ugradnju vodovodnih i grejnih sistema (pogledati i članak Chrysotile Cement Tubes: Properties and Applications).

Više detalja o tome možete pronaći na video snimku u ovom članku.
