Prečnik spoljne cevi - sve što treba da znate o veličinama

Kada je u pitanju projektovanje kanalizacionih sistema, grejanja i vode, jedan od najvažnijih zadataka može se nazvati pravilnim odabirom cjevovoda. Ovo se odnosi ne samo na materijal, već i na njegovu veličinu, a naročito na spoljašnji prečnik cevi.

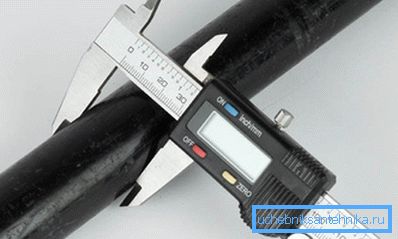

Merenje debljine

Na šta veličina utiče

Glavni zadatak bilo kakvog gasovoda je prevoz tečnih (gasnih), tako da se na kratko može opisati princip rada bilo kog sistema u kući (kanalizacija, grejanje, gasovod, ventilacija itd.). Shodno tome, glavni kriterijum efikasnosti njegovog rada je propusnost, tj. količinu tečnosti ili gasa koja prolazi kroz sekciju po jedinici vremena.

Ove tabele će biti korisne prilikom projektovanja sistema grejanja

U fazi planiranja obično uzimaju u obzir spoljašnji i unutrašnji prečnik cevi. Unutrašnji uticaj direktno na propusnost, a razlika između vanjske i unutrašnje može se procijeniti na debljinu zida, a samim tim i na snagu.

To je posebno važno prilikom projektovanja sistema grejanja, vodovoda, jer rade u režimu pritiska. Ako pokušate da uštedite i koristite gasovod za hladnu vodu u sistemu grejanja, u bliskoj budućnosti moraće da se promeni.

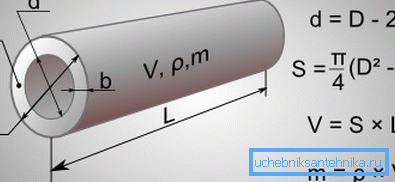

Glavni parametri gasovoda

Na prvi pogled, ne bi trebalo da dođe do problema, dovoljno je samo da obratite pažnju na etiketiranje. U stvarnosti, u ovom slučaju ima puno zamki, jer se ne koristi metrika, već se koristi sistem označavanja veličine.

Karakteristike oznake prečnika

Osim dimenzija određenih u uobičajenim milimetrima ili inčima, koncept nominalnog prečnika se takođe koristi - drugim riječima, veličinom lumena. Stoga, na prvi pogled nevin, unos u obliku spoljnog prečnika cevi Du25, inicijalno nosi grešku, jer se akronim DU koristi isključivo kao unutrašnja dimenzija.

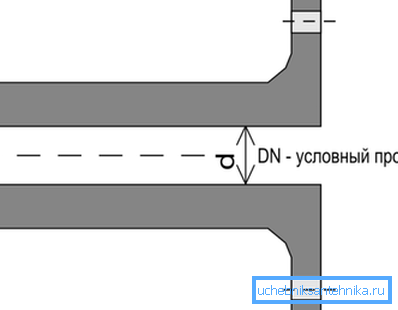

Dijagram označava uslovni prolaz.

Isto važi za označavanje spoljnog prečnika cevi Du32, u ovom slučaju, ili prefiks "Do" ili vanjska riječ mora biti uklonjena. U suprotnom, prodavnica može provesti više od sat vremena pokušavajući da pronađe nepostojeću veličinu.

Obratite pažnju! Koristeći vrednost Du, možete grubo proceniti propusnost. U početku su izabrani tako da svaka sledeća vrednost daje povećanje propusnosti za iznos od 60% do 100%.

Kada radite sa različitim materijalima, na primjer, kada zamijenite dijelove stare livene gvožđe od plastike. Uputstva za primjenu vodovodnih radova, po pravilu, fokusiraju se na tehnologiju, a ne posvećuju posebnu pažnju odabiru standardnih veličina. Problemi sa različitim brojevima mogu se pojaviti čak i kod iskusnih zanatlija.

Polipropilenska cijev

Može se koristiti za ugradnju sistema grejanja i vodovoda. Po pravilu se bira veličina u opsegu od 20 do 110 mm, iako se ona praktično ne koristi u privatnim kućama. Parametri gotovog proizvoda moraju biti u skladu sa GOST R 52134-2003.

Prilikom izbora da uzmu u obzir račun za spoljni prečnik polipropilenskih cevi. Činjenica je da se debljina zida razlikuje u zavisnosti od marke. Dakle, za brend PN10, spoljašnji prečnik 32 odgovara unutrašnjem prečniku - 26,0 mm. A za brend PN20, povećanjem debljine zida, DN će se smanjiti na 21,2 milimetara.

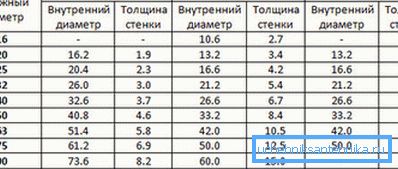

Vrednosti prečnika u zavisnosti od klase cevovoda

Prilikom izbora važno je da ne zbunjuju spoljne i unutrašnje dimenzije. Dakle, ako je pitanje da li je potreban prečnik cevi od 32 mm, spoljašnji ili unutrašnji, onda je verovatno spoljni. Na kraju krajeva, Du 32 jednostavno ne postoji, najbliža vrednost je 32.6.

Obratite pažnju! Ako se sve radove obavljaju ručno, bolje je da svi elementi budu od istog proizvođača i iz iste serije. Zahvaljujući tome, eksterni i unutrašnji parametri će se tačno podudarati.

Poželjno je da i cjevovodi i priključci budu istog proizvođača, tako se obezbeđuje da se dimenzije podudaraju.

Moguće je navesti prosečne podatke o najčešćim PP cevima. Dakle, za ugradnju grejanja najčešće se koristi u opsegu veličine od 20 - 32 mm. debljina cevi za grejanje retko prelazi 50 mm. (Pogledajte i članak Vrste kanalizacionih cevi i priključaka: karakteristike.)

Cijevi od čeličnog i livnog gvožđa

U okviru jednog članka, jednostavno je nemoguće navesti sve veličine kadra, jer ih ima na stotine, a takođe se razlikuju u zavisnosti od načina proizvodnje:

  • toplo valjani cevovod. Standard GOST 8732-78 kaže da se spoljašnji prečnici čeličnih cevi proizvedene ovom tehnologijom razlikuju u opsegu od 20 - 550 mm (oko 70 standardnih veličina). Ako uzmemo u obzir unutrašnje, onda možete izabrati nekoliko stotina ako ne i hiljade dimenzija, jer morate uzeti u obzir debljinu zida;

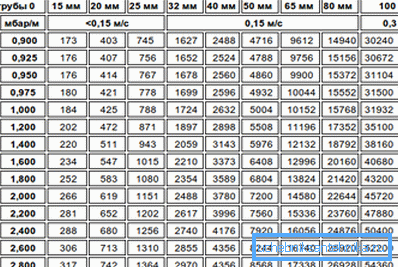

Bandwidth vs. DN
  • hladni najam. GOST 8734-75 identifikuje više od 70 veličina, a situacija je ista kao kod analognih vrućih valjanih cijevi, odnosno debljina zida varira u širokom opsegu.

Imajte na umu cijeli raspon, naravno, nije neophodan. Dosta je da se krećete barem u najčešćim veličinama. Dobro je imati na umu, na primjer, unutrašnji i spoljašnji prečnik čeličnih cijevi, koji se koriste za organizovanje snabdevanja vodom.

Usklađivanje metričkih i inčni brojeva

Međutim, glavna misterija za mnoge je dekodiranje inch designa. Ovo je posebno važno ako je veza navojem, čak i blagi neusklađenosti neće vam omogućiti stvaranje zapečaćenog zgloba, u budućnosti to može dovesti do curenja.

Znajući oznake u centimetrima, možete procijeniti prečnik navoja i DN. Prema tome, spoljni prečnik cevi 3 4 kaže da je Du jednak 20 mm, sa navojem - 25,9 - 26,2.

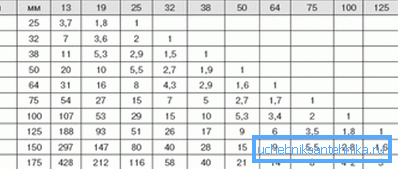

Zavisnost između inch i metričkih dimenzija

Što se tiče livenog gvožđa, sve je mnogo jednostavnije, koristeći 3 glavne veličine - 150, 100 i 50 mm. U ovom slučaju, uslovni prelaz, odnosno Du pipeline, služi kao glavni kriterijum. U svakodnevnom životu, lignje se koristi za organizovanje odlaganja otpada, po pravilu, standardna veličina je 100 ili 150 mm.

VGP gasovod

Skraćenica VGP predstavlja vodovodni gasovod. Čelik se koristi za proizvodnju i može se koristiti ne samo kao cev za spoljni vodovod, već i za postavljanje gasovoda.

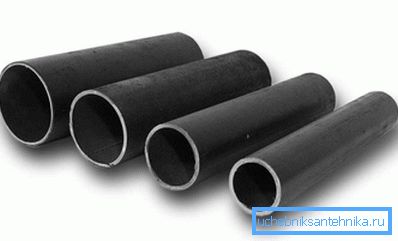

Na fotografiji - vodovod

Cjelokupni asortiman čeličnog VGP cjevovoda određuje standard GOST 3262-75. Oznaka znači unutrašnje, ili bolje Du, iako znaju debljinu zida, moguće je izračunati debljinu cjevovoda. Prema tome, oznaka VGP Du15 znači da je Du jednak 15 mm.

Spoljni prečnik čelične cevi 22 mm omogućava vam da ga uporedite sa VGP Du15, jer je njegova debljina 21,3 mm. Ali istovremeno, elektro-izolovani analog ima mnogo veći prostor (u rasponu od 18 do 20 mm, u zavisnosti od debljine zida). Ova razlika je rezultat uslova rada sistema.

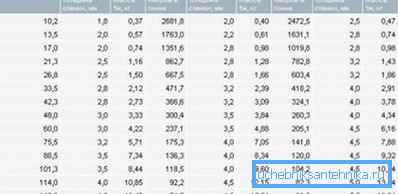

Tabela prikazuje veličinu plinovoda AIV

Odvojeno, vredi razmisliti o inčnim oznakama AIV cevovoda. Ovdje je odnos između dimenzija sljedeći.

Inches 1/4 1/2 3/4 1.0 1.25 1.5 2.0 2.5 4.0
Veličina u milimetrima, DN 8 15 20 25 32 40 50 65 100

Spoljni prečnik VGP cevi zavisi od debljine zida, a ukupno se proizvodi u 3 verzije:

  • pluća;
  • običan;
  • ojačan.

Na primjer, kada Du 40 u opsegu označava Dn 48,0 mm. Debljina zida kreće se od 3.0 (lagana verzija) do 4.0 mm (ojačana verzija). Ojačana verzija se koristi za sisteme koji rade pod visokim pritiskom.

Bakarne cevi

Uprkos popularnosti plastike, bakar se i dalje koristi za postavljanje vodovodnih i grejnih sistema (čak i ako je cijena veća). Što se tiče označavanja dimenzija, možete se susresti sa sistemima za inčni i metrički broj. Što se tiče standarda, asortiman proizvoda je dat u GOST 617-2006.

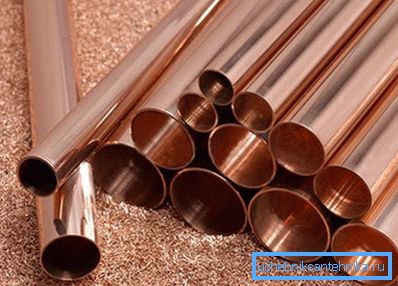

Bakarni cjevovodi i dalje su popularni

Novi standard je zasnovan na metričkoj oznaci dimenzija, stoga, na primjer, stara 3/8 inča oznaka je zamijenjena sa dvije veličine (6 i 7 mm). U principu, samo hladno valjani proizvodi daju oko 70 - 80 standardnih veličina, i to ako se uzme u obzir samo debljina.

Prilikom izbora prave linije, možete se susresti sa sledećim oznakama veličine:

  • inch U ovom slučaju, oznaka, na primjer,? inči će označiti samo vanjsku veličinu;
  • frakciono. U formatu snimanja 14/12, broj 14 pokazuje spoljni prečnik i 12 označava unutrašnji prečnik;
  • delimično označavanje debljine zida, na primjer, 14/1. U ovom slučaju broj 14 označava Dn i 1 - debljinu zida.

Sumirajući

U okviru jednog člana teško je pokriti sve detalje o obeležavanju cijevi valjanih proizvoda. Ipak, predložene informacije će pomoći prilikom izbora pravog plinovoda, što znači da će se rizik od curenja minimizirati.

Video u ovom članku pokazuje primer izbora prečnika na osnovu uslova rada na gasovodu.
