Prečnik čeličnih cevi: studiranje standarda

Uprkos proliferaciji modernih kompozitnih materijala, čelik ostaje u potrazi za proizvodnjom cevovoda za razne namene. Šta može biti prečnik čeličnih cevi prema GOST-u? U principu, koji standardi regulišu njihovu proizvodnju? Gde i za koji se proizvodi koriste odgovarajući proizvodi? Hajde da shvatimo.

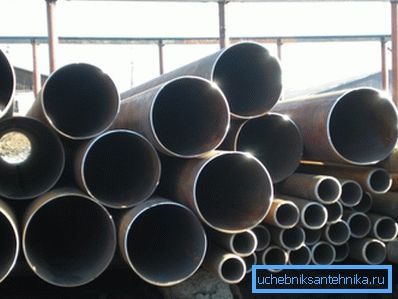

Čelične cijevi na lageru.

Regulatorni dokumenti

Počnimo sa spiskom standarda koje moramo proučavati.

  • Prema GOST 3262-75 proizvedeni su proizvodi za vodovod i gasovod.
  • Pumpe i cevovodi (NKT) montiraju se od valjanog metala proizvedenog u skladu sa GOST 633-80.
  • Raspon bezšivih toplo valjanih cijevi sadržan je u standardnom broju 8732-78.
  • Za hladno deformirani opseg proizvoda je normalizovan prema GOST 9734-75.
  • Zavarene cijevi za linije za gas i ulje proizvode se prema GOST 20295-85.
  • Konačno, čelične cijevi velikih prečnika za gasovode, naftovode i naftovode proizvode se u skladu sa GOST R 52079-2003.

Imajte na umu: ova lista ne tvrdi da pokriva sve oblasti proizvodnje. Namerno smo isključili neke specifične proizvode kao što su kućišta za cevi ili cevne okvire za automobilsku industriju.

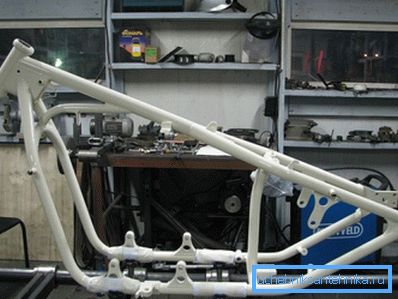

Okviri motocikala i motornih vozila su izrađeni od cevi proizvedenih prema posebnom standardu.

Veličine i aplikacije

Dakle, koji su prečnici čeličnih cevi u skladu sa ovim dokumentima? Za koju svrhu se koristi cev?

GOST 3262-75

Potpuna lista veličina datih u standardu je relativno mala, tako da ćemo je dati u potpunosti.

Uslovno prolaz Spoljni prečnik Debljina zida cevi
Pluća Zajednički Amplified
6 10.2 1.8 2.0 2.5
8 13.5 2.0 2.2 2.8
10 17.0 2.0 2.2 2.8
15 21.3 2.5 2.8 3.2
20 26,8 2.5 2.8 3.2
25 33.6 2.8 3.2 4.0
32 42.3 2.8 3.2 4.0
40 48.0 3.0 3.5 4.0
50 60.0 3.0 3.5 4.5
65 75.5 3.2 4.0 4.5
80 88.5 3.5 4.0 4.5
90 101.3 3.5 4.0 4.5
100 114.0 4.0 4.5 5.0
125 140.0 4.0 4.5 5.5
150 165.0 4.0 4.5 5.5

Proizvodi se mogu napraviti sa zaštitom od korozije i bez njega. Pored toga, mogu se snabdevati sljuncima ili žičanim nitima.

Obim - distribucija vodovoda, gasa i grejanja u stambenim, poslovnim i proizvodnim objektima.

Dajemo neke primjere korištenja.

  • Prečnik od 15 mm je potreban za vodosnabdevanje i priključke za gas.
  • Čelična cijev od 20 mm koristi se kao napajanje radiatora.
  • Čelična cijev 25 mm se koristi za ugradnju grejnih cevi.
  • Čelična cijev 40 mm je pogodna za flaširanje grejanja i dovod vode.
  • Čelična cijev od 125 mm pogodna je za ugradnju cevovoda za toplu vodu i par decenija ranije - i cevovoda sa hladnom vodom.

Za referencu: čelična cijev od 8 mm, 6 i 10 mm, ako se koristi u vodovodnim i gasovodima, je neverovatno vešto sakrivena. U bogatoj praksi majstora našeg projekta, ove dimenzije nikada nisu ispunile.

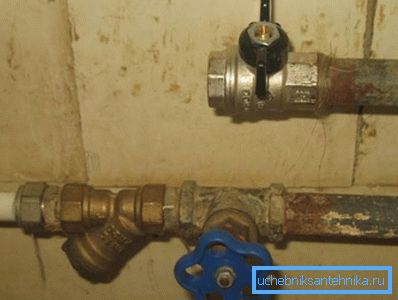

Minimalna primenjena veličina je DN15.

Cijena VGP cijevi je jedna od najnižih među svim cijepanim valjanim proizvodima usled korištenja jeftinih klasa čelika i tehnologije proizvodnje: visokofrekventne struje se koriste za zavarivanje, što osigurava minimalne troškove vremena po metru.

GOST 633-80

Spisak asortimana koji je propisan ovim regulatornim dokumentom ne štrči ni po veličini.

Nominalni prečnik, mm Debljina zida mm
27 3.0
33 3.5
42 3.5
48 4.0
60 5.0
73 5.5; 7.0
89 6.5; 8.0
102 6.5
114 7.0

Šta je još korisno znati o proizvodima proizvedenim u skladu sa normama ovog standarda:

  • Prema tehnologiji proizvodnje, mogu biti samo i isključivo bešavne, tj. Dobijene ne izvrtanjem ravne gredice (trake), već treperenjem čvrstog čeličnog cilindra (šipke). Ovaj proizvodni postupak pruža značajno veću otpornost na unutrašnji hidraulični pritisak: električni zavar je uvijek inferiorniji od čvrstoće celog metala.
  • Cev je proizvedena kao glatka (pod priključkom spojnica), a bez kvačila, sa krajevima spuštenim spolja.

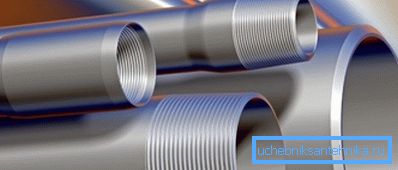

Nekoliko načina za povezivanje cevi.
  • Proizvodi sa zavrtnjima i spojnicama bez kvačila moraju izdržati hidraulička ispitivanja; istovremeno, unutrašnji pritisak tokom testiranja je vezan za veličinu cevi i varira od 375 do 1250 kgf / cm2.

Za referencu: pritisak vode na izlazu rudarskih monitora dostiže tri puta manje vrednosti - ne više od 400 kgf / cm2. Jet takvog monitora lako seče kamenje.

Upotreba cevnih cevi se uglavnom svodi na proizvodnju nafte i gasa: služe za pumpanje prirodnih ugljovodonika i stvaranje pritiska rezervoara.

GOST 8732-78

Bezšavna toplo valjana cev može imati prečnik od 20 do 530 mm sa debljinom zida od 1,08 do 75 milimetara.

Tehnologija njegove proizvodnje ukratko je sledeća:

  1. Cilindrična gredica se zagreva u indukcionoj peći do temperature pri kojoj se čelik postaje plastificiran.
  2. Na piercing mlinu pretvara se u rukav - šuplji cilindar.

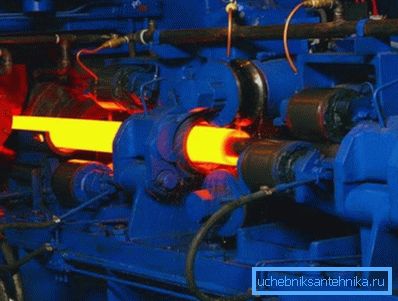

Firmware firmware.
  1. Posle zagrevanja, radni komad, nosen na cevu, prolazi nizom valjaka, smanjivši njen spoljni prečnik.
  2. Posle hlađenja, gotovu cev se iseče u segmente i nakon prolaska kontrola kvaliteta se šalje u skladište gotovih proizvoda.

Proizvodnja iz očiglednih razloga, ima najveći energetski intenzitet. Pored toga, zbog debelih zidova proizvoda su izuzetno masivni: ako čelična cijev od armiranog vodenog gasa debljine 65 mm teži 7,88 kg / linearni metar, onda je toplotno deformisana 63,5x14 najbliža u prečniku čak i 17,09.

Gde se koriste toplo valjani proizvodi? Jasno je da nije za izgradnju letnjeg sistema vodosnabdijevanja vlastitim rukama: njihova snaga ovde je očigledno preterana. Glavne oblasti primene su cevovodi visokog pritiska i hidraulični sistemi.

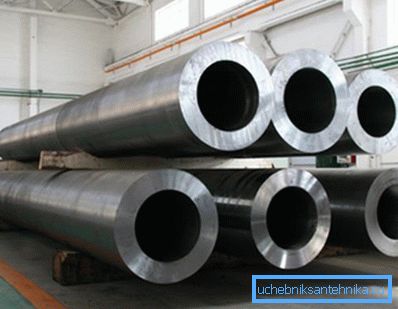

Ova slika vam omogućava da procenite debljinu zidova.

GOST 8734-75

Metoda hladne deformacije se razlikuje od vrućeg valjanja samo u slučaju da nakon pirsinga mlaznica hladi i dalji postupci se odvijaju na temperaturi koja je znatno ispod tačke rekristalizacije čelika.

Pošto se unutrašnji pritisci neizbežno akumuliraju tokom valjanja u metalu, instrukcija o proizvodnoj tehnologiji sadržana u jednom od srodnih standarda zahteva obaveznu toplotnu obradu valjanog metala nakon valjanja: čelik se zagreva i polako ohladi, dobija viskoznost i duktilnost.

Ove veličine su napisane u standardu:

  • Prečnik - od 5 do 250 mm.
  • Debljina zida - od 0,3 do 24 mm. U ovom slučaju, nekoliko opcija odgovara istom promjeru: recimo, čelična cijev 200 mm može imati zidove od 3 do maksimalne 24 mm, a čelične cijevi 110 mm - od 1,5 do 18.

Kao toplo valjani, hladno oblikovani proizvodi se koriste gdje je neophodna maksimalna otpornost na hidraulični pritisak sa minimalnom težinom.

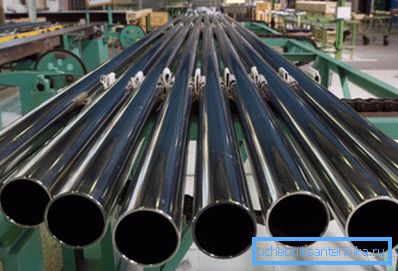

Na fotografiji - hladno valjane cijevi prije sečenja duž dužine.

GOST 20295-85

Standard predviđa proizvodnju uzdužnih i spiralno zavarenih proizvoda sa spoljnim prečnikom od 159 do 8220 mm sa zidovima od 3 - 12 mm.

U ovom slučaju, standard sadrži preporuke o načinu proizvodnje za različite opsege veličine:

  • Sa prečnikom od 159 - 426 dozvoljeno je korišćenje zavarivanja uz visoke frekventne struje.
  • Električno zavarivanje spiralnih zglobova se može koristiti u opsegu od 159-820.
  • Uzdužno zavarivanje se primjenjuje za veličine 530-820.

GOST R 52079-2003

Poslednji dokument na našem spisku daje prečnike od 114 do 1420 mm sa zidovima od 3 do 21. U tom slučaju može se koristiti visokofrekventno zavarivanje sa jednim uzdužnim šavom (dimenzije 114-530), zavarivanje spiralne šava (159-1420) i uzdužno zavarivanje šava sa jednim ili dva uzdužnim šavovima (530-1420 mm).

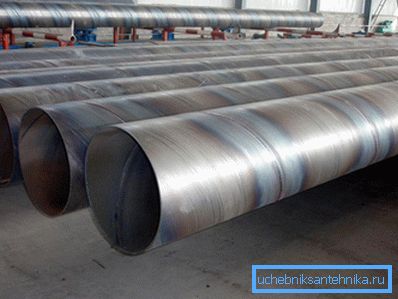

Spiralni šav omogućuje veću od direktne zatezne čvrstoće.

Zaključak

Kao što je već pomenuto, naša lista regulatornih dokumenata ne tvrdi da je potpuna. Na primer, čelična cijev od 300 mm ne odgovara bilo kojoj od pomenutih opsega; Međutim, u realnim cenama proizvođača i dilera to jeste.

Kao i uvek, čitalac može pronaći dodatne informacije na video snimku u ovom članku. Successes!
