Prečnici pvc cijevi - postojeće vrste i primjene

Obim primene cevi od polivinilhlorida (PVC) je prilično širok. Štaviše, u zavisnosti od odredišta, njihovi prečnici mogu biti veoma različiti. Zatim, uzimamo u obzir najčešće veličine i za koje svrhe se koriste.

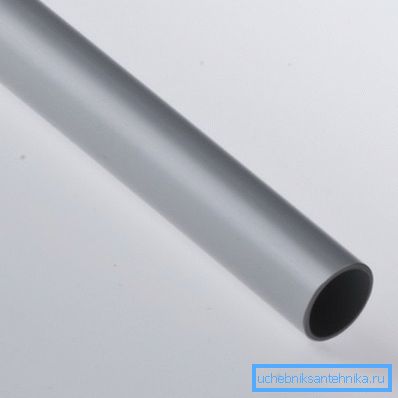

PVC vodovod 25 mm

Opšte informacije

Ovi proizvodi su prilično popularni materijali za postavljanje industrijskih i kućnih komunikacija.

Ovo je zbog svojih prednosti kao što su:

  • Trajnost;
  • Pouzdanost;
  • Otpornost na koroziju;
  • Sposobnost postavljanja cjevovoda pod zemlju na velikim dubinama, zbog visoke čvrstoće;
  • Mala težina proizvoda, koja smanjuje troškove prevoza i pojednostavljuje proces instalacije;
  • Jednostavna instalacija, pošto ovaj proces ne zahteva posebnu opremu. Kao rezultat, skupština domaćeg plinovoda može se izvršiti ručno;
  • Otpornost na visoke temperature - materijal počinje da se topi na temperaturi od 180 do 220 stepeni Celzijusa, u polietilenskim i polipropilenskim analogama, ova brojka je znatno niža;
  • Niska cijena materijala - proizvodi su 30 posto jeftiniji od polietilenskih analoga.
  • Termička provodljivost je bliska toplotnoj izolaciji materijala;
  • Ekološki prihvatljiv, zahvaljujući kojem se proizvodi koriste za postavljanje cijevi za piće;
  • Odličan protok zahvaljujući dobrim hidrauličnim karakteristikama;
  • Sposobnost izdržavanja pritiska do 16 bara.

Obratite pažnju! Za razliku od analoga polietilena, predmetni materijal je podložan udarnim opterećenjima. Štaviše, uz smanjenje temperature okoline povećava se njegova krhkost.

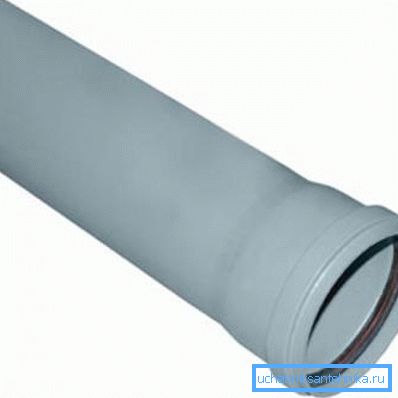

PVC cev 32 mm sa zvonom

Treba napomenuti da trenutno postoje 2 vrste PVC cevnih proizvoda:

  1. Od običnog polivinil hlorida (PVC);
  2. Od neplastičnog PVC PVC-a (PVC-U).

Najčešće se u proizvodnji koristi PVC-U materijal, jer se odlikuje boljim tehničkim karakteristikama, a proizvodi se mogu koristiti za cevovode pod pritiskom.

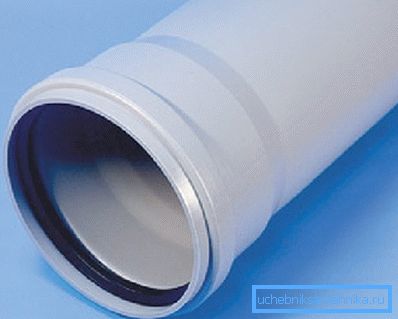

PVC cevovodna cev 70 mm

Prečnici i aplikacije

Klasifikacija klase

U zavisnosti od veličine, klasifikacija predmetnih proizvoda je sljedeća:

Unutrašnji sistemi Pri postavljanju unutrašnjih sistema najčešće se koriste PVC cevi od 20 mm i PVC cevi od 50 mm. Takođe ponekad koristite proizvode prečnika 25, 32 ili 40 mm. Na primjer, mogu se koristiti kao crijeva za električnu mrežu.
Domaća kanalizacija PVC cevi od 110 mm ili 150 mm obično se koriste kao riser. Za ožičenje najčešće koristite proizvode prečnika 40-50 mm.
Za vanjske mreže U ove svrhe koristite dijelove većeg prečnika, tako da ovu kategoriju posebno razmotrite.

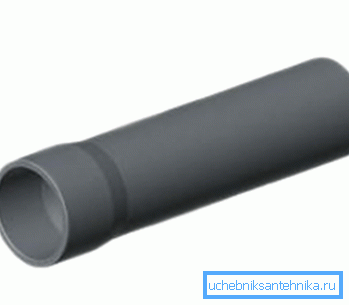

PVC cijev 75 mm za lepljenje lepljenja

Za spoljašnje sisteme

Dakle, kao što je već pomenuto, PVC cevi velike veličine se koriste za ugradnju kanalizacionih kanala.

Najčešće među njima su sledeće:

  • Prečnik od 160 mm - uz pomoć ovih proizvoda, po pravilu, sistemi za kanalizaciju bez pritiska koriste se za poljoprivredne, industrijske i kućne objekte. Dužina može biti drugačija:
  • 1m;
  • 2m;
  • 3m

Dozvoljena dubina zazora zavisi od debljine zida (klasa čvrstoće). Na primer, SN4 cev je dozvoljeno postaviti pod zemlju do dubine od 8 m, a SN 2 samo na 4 m.

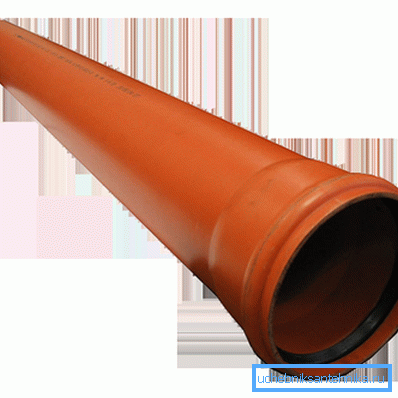

Vanjska kanalizacija 200 mm
  • PVC cev od 200 mm fokusirana je na ugradnju sistema slobodnog protoka kanalizacije koji služe industrijskim zgradama, kao i velikih stambenih zgrada. Drugim riječima, primjenjuje se gdje se pretpostavlja velika količina otpada. Pored toga, ovaj prečnik je pogodan za postavljanje sistemskih drenažnih sistema koji sprečavaju poplave gradskih trgova i ulica.
  • U slučajevima kada se na kanalizacionu mrežu nameće povećani zahtjevi, opravdan je korištenje PVC cijevi od 315 mm.. Njihovi zidovi su troslojni - unutrašnji i spoljašnji slojevi su napravljeni od neplastifikovanog polivinil hlorida. Istovremeno proizvodi imaju malu težinu.

Savjet! Sve dimenzije gore navedenih proizvoda nalaze se u tabeli prečnika PVC cijevi, koja se može naći u priručnicima.

Klasifikacija prema svrsi

Sve postojeće vrste ovih proizvoda klasifikuju se po nameni:

  • Pritisak vode;
  • Slobodni protok kanalizacije;
  • Kućište za ugradnju bunara.

Zatim, detaljnije razmotrite karakteristike svakog tipa.

Standpipe

Pritisak glave

Proizvodi tlačne cevi se razlikuju pre svega metodom instalacije.

Mogu biti:

  • Flange;
  • Za hladno zavarivanje.

PVC cev 16 mm ima najmanji mogući poprečni presek, maksimum je 400 mm. Minimalni prečnik proizvoda sa utičnicom je 90 mm.

Obratite pažnju! Prilikom kupovine proizvoda s utičnicom, treba imati u vidu da standardna dužina, koju navodi proizvođač, ne uzima u obzir dužinu utičnice.

Cijevi pod pritiskom podsećaju na kanalizaciju, međutim, njihova spojna jedinica pruža veću gustost zahvaljujući gustom gumenom prstenu, koji je ugrađen u poseban žleb utičnice.

Proizvodi za hladno zavarivanje su povezani posebnim lepkom, koji je rastvarač. Struktura zavaruje spojene detalje, nego pruža pouzdan i čvrst spoj.

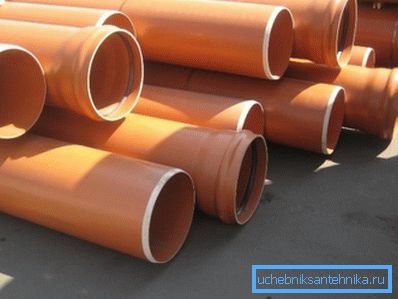

Cevi za kanalizaciju bez pritiska

Slobodni protok kanalizacije

Za sisteme kanalizacije koje funkcionišu gravitacijom često se koriste PVC cevi. Njihov dozvoljeni pritisak ne prelazi 0,16 MPa, a maksimalna dozvoljena temperatura je 450 stepeni Celzijusa.

Unutrašnja unutrašnja PVC cijev od 40 mm

Proizvodi za spoljnu kanalizaciju su obojeni crvenom bojom.

Cevovod se montira na zvono, zahvaljujući kome su uputstva za instalaciju ekstremno jednostavna:

  • Dio je umetnut u utičnicu, koja je zaptivena gumenim prstenom.
  • Zatim spoj spojiti silikonskim zaptivačem.

Obratite pažnju! Za pouzdanu vezu neophodno je osigurati poravnanje dijelova. U slučaju preokreta, gumeni prsten za zaptivanje će se spojiti i spojevi će biti depresivirani.

Ovi proizvodi variraju u klasi tvrdoće:

SN 2 Svetlosni tip - proizvodi koji mogu da izdrže opterećenje od 2 kN / m2.
SN 4 Prosečan tip - maksimalno opterećenje je 4 kN / m2.
SN 8 Teški tip - maksimalno opterećenje je 8 kN / m2

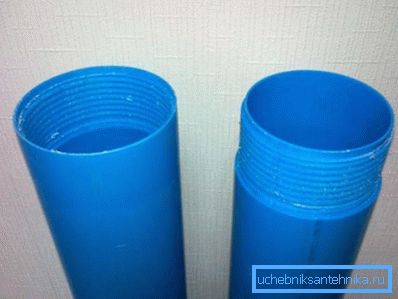

U foto-kućištu

Kućište navoje

Ovakva vrsta proizvoda koja se koristi u uređajima za vodu, kao i tehnički cjevovodi koji transportuju hemikalije. Karakteristika ovih proizvoda je dobra otpornost na efekte različitih agresivnih hemikalija.

Njihova dužina je 3-4 metra, a prečnik može biti u opsegu od 80-225 mm. Cijevi ove vrste montiraju se u modu sa navojem. Zahvaljujući ovoj povezivanju ispostavlja se još pouzdaniji i čvrsti.

Štaviše, zbog navoja, povećava se otpornost spojeva na vertikalne i horizontalne opterećenja, koji mogu nastati kao rezultat unutrašnjeg ili spoljašnjeg zateznog pritiska, npr. PVC cev prečnika 125 mm može izdržati opterećenje od 5 tona i više. Dakle, za bunar sa dubinom od 200 metara, margina sigurnosti povećana je sedam puta.

Zaključak

Kao što smo saznali, danas postoji veliki asortiman PVC cijevi različitih prečnika. Ovaj parametar zavisi pre svega od obima proizvoda, kao i po nekim drugim parametrima cevovoda.

Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
