Prečnici bakrene cevi: opseg proizvoda i pregled aplikacija

Jedna od prednosti karakterističnih za bakarne cijevi je relativno jednostavna instalacija, koja se može ručno raditi s kratkim treningom. Međutim, u ovom slučaju, glavna poteškoća nije raspored zglobova, već izbor elemenata prema preseku i debljini zida.

Treba napomenuti da su počeli da aktivno koriste takve proizvode na zapadu, jer umjesto uobičajenog metričkog sistema, širokougaono korištenje. Ovo često ometaju neiskusne zanatlije, i zato preporučujemo da pročitate ovaj članak kako biste riješili problem.

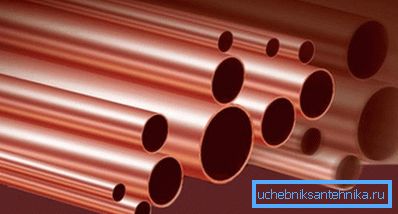

Broj tipičnih dijelova bakarne cevi se meri u desetinama

Karakteristike materijala

Opšta svojstva i metode proizvodnje

Bakarne cevi su materijal koji je počeo da se koristi za uređivanje komunikacija dugo vremena. Ovo je olakšano relativnom lakoćom obrade metala, kao i dobrim performansama. Ova kombinacija kvaliteta dovela je do činjenice da se bakar aktivno koristi sada - mada ne na takvim skalama kao što su čelik, liveno gvožđe ili tehnološki polimeri.

Do danas postoje dve metode proizvodnje cevi.

Bešavne cijevi koje su najkvalitetnije i stoga veoma iskane, uradite ovo:

  • Bakar se uzima kao sirovina. Obično sadrži ne samo bakar, već i različite aditive koji pružaju poboljšane performanse gotovog proizvoda.
  • Zatim se bar zagreva, nakon čega se od njega formira šuplja školjka sa prilično debelim zidovima na mlinu za pirsing.
  • Nakon toga, rukav se šalje u valjak, gde okrugli valjci obrađuju površinu, pročišćavaju zidove i prolaze kroz kalibracionu ploču. Rezultat je, na primer, bakarna cev od 1-4 inča - u zavisnosti od toga koja se odeljak postavlja u podešavanju mašine i koji se radni predmet koristi.

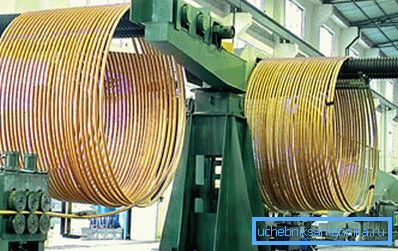

Fotografije gotovih proizvoda odmah nakon napuštanja valjka

Obratite pažnju! U proizvodnji delova velikog prečnika moguće je zagrevati podlogu kako bi se olakšalo valjanje. Naravno, u ovom slučaju se troškovi proizvodnje delova povećavaju.

Gde manje često proizvode proizvode zavarenog tipa. U ovom slučaju, traka od metala se uzima kao prazan, koji se uvlači u cev oko matrice određene veličine. Ivice trake su zavarene, a šava se očisti.

Dalja obrada u velikoj meri određuje osobine materijala:

  • Više izdržljive, ali istovremeno teže i manje pogodne za ugradnju, su nežive cevi. Nakon izrade, oni se ne podvrgavaju toplotnoj obradi, čime se unutrašnja struktura metala zadržava nepromenjena.
  • Ako nakon proizvodnje, gredice prolaze postupak žarenja, onda je unutrašnja kristalna rešetka bakra delimično izmenjena. S jedne strane, ovo dovodi do blagog gubitka snage i niže temperature topljenja, ali s druge strane, proizvod postaje fleksibilan, što znatno pojednostavljuje instalaciju.

Obratite pažnju! Žarena bakarna cev od 5-8 inča (a ponekad i dijelovi sa velikim poprečnim presekom) mogu se isporučivati ​​u kalemu znatne dužine. Nenajavljene sorte se skoro uvek isporučuju pojedinačno, jer pokušaj njihovog savijanja može dovesti do nepovratnih deformacija.

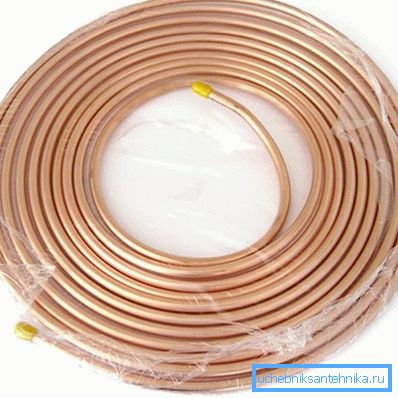

Annealed proizvod u uvali

Prednosti

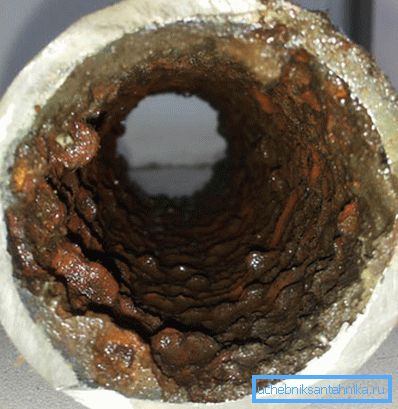

Ova situacija je izuzetno mala verovatnoća za proizvode bakra.

Među prednostima bakarnih cevi su sledeće:

  • Prvo, materijal praktično nije korodiran.. Čak i uz dugotrajan kontakt sa tečnostom u prilično teškim uslovima (promene temperature, slanost, prisustvo ugljen-dioksida), patina (karakteristična zelena patina) može se pojaviti. Ova ploča ne utiče na operativne karakteristike objekta.

Obratite pažnju! Stručnjaci ne preporučuju čišćenje patine iz područja skrivenih od našeg pogleda: hemijski je inertan i stoga deluje kao dodatni zaštitni sloj. Naravno, takvo uputstvo je neformalno, ali je vrlo efikasno.

  • Još jedan plus je glatka unutrašnja površina.. Rastovi nisu formirani unutar (kao, na primer, od proizvoda od livenog gvožđa ili čelika), pa čak i prilično tanka bakarna cev od 8 mm zadržava svoju propusnost tokom cijelog životnog ciklusa.

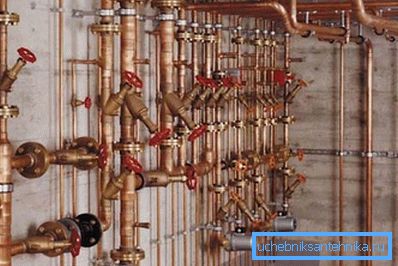

Takav sistem je veoma pouzdan, ali da biste je spojili, moraćete da pokušate
  • Prednosti su visoke plastičnosti sa dobrom otpornošću na toplotu.. Iz tog razloga bakar će se koristiti u različitim izmenjivačima toplote: materijal je garantovan da se ne istopi (do +2500Bez znakova deformacije, može izdržati čak i najtanji zid), a fleksibilnost vam omogućava da konstruišete složenije ožičenje.
  • Na kraju, prednostima treba pripisati i širok opseg. Moguće je pokupiti detalj za skoro svaki zadatak, jer se lista raspoloživih prečnika izračunava u više od desetak vrijednosti.

Ako govorimo o nedostacima, za nas je najznačajnija visoka cena. Ni bakarne grejne cijevi ni snabdevanje bakarnom vodom ne mogu se nazvati budžetskim rješenjima.

Međutim, dobar učinak sa atraktivnim izgledom nadoknađuje ovaj nedostatak. Stoga, ako postoji mogućnost - jednom platite i više ne razmišljate o funkcionisanju sistema.

Grafikon veličine

Glavne sekcije i metode prevođenja

Kao što smo već napomenuli, najčešće se odsek cevi označava u frakcijama engleskog inča. Teško je samo na prvi pogled, jer, pošto ste shvatili, bukvalno možete "od leta" prevoditi ove količine, odabir dela u skladu sa zadatkom.

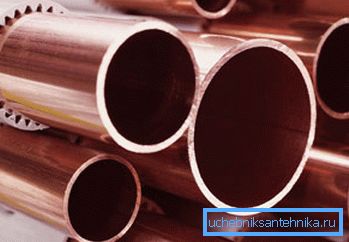

Debljina zida je takođe važan parametar.

Proračuni su prilično jednostavni:

  • Dakle, veličina jednog inča je oko 25 mm (zapravo, 25,4 mm, ali ta preciznost je potrebna samo u veoma rijetkim slučajevima).
  • Sada, da biste saznali, na primjer, promjer u mm bakarne cijevi je 1 4 inča, množimo 25 za 1/4. Kao rezultat, dobijamo vrednost 6.25 mm.

Savjet! Na taj način se može dobiti samo približna vrednost, pošto se odstupanja obično objašnjavaju različitim debljinama zida za različite veličine. Međutim, za domaću upotrebu ta preciznost je dovoljna.

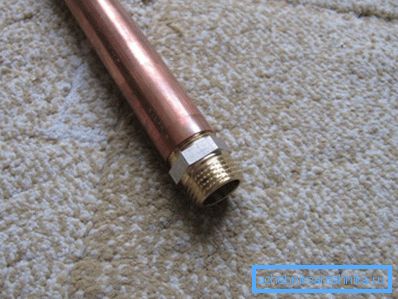

Pola inčica sa priključkom

Potpuna tabela prečnika bakarnih cevi je data u nastavku:

Sekcija, inča Spoljni prečnik, mm Debljina zida mm
1/4 6.4 0.6
3/8 9.5 0.7
1/2 12.7 0.9
5/8 15.9 1.02
3/4 19.05 1.02
7/8 22.2 1.1
1 1/8 28.6 1,3
1 3/8 35.0 1.4
2 1/8 54 1.78
2 5/8 66.7 2.03
3 1/8 79.4 2.5
4 1/8 104.7 2.8

  Obratite pažnju! Ponekad oznaka cijevi ne označava duzine, već debljinu i debljinu zida u milimetrima. Na primer, bakarna cev od 6x1 ima prečnik od 6 mm i zid od 1 mm.

Deo proizvoda od 6 mm sa milimetarskim zidom

Težina proizvoda

Poznavajući ove podatke, moguće je sasvim lako izračunati masa trošnog mjerača za izračunavanje opterećenja na nosačima:

M = (D-S) * S * 3.14 * p / 1000, gde

  • M je specifična težina cijevi (kg / m.pog).
  • D - spoljni prečnik, mm.
  • S - debljina zida, mm.
  • P - gustina bakra, 8.9 g / cm3.

Prema tome, ako imamo bakarnu cijev 1 1 8, onda:

M = (28,6 - 1,3) * 1,3 * 3,14 * 8,9 / 1000 = 752 g / m pog.

Kao iu slučaju odjela, brojke su prilično približne, ali da bi se procijenilo situacija, oni su sasvim dovoljni.

Korišćenje cevi različitih prečnika

Opseg primene bakarnih proizvoda je prilično širok:

  • Bakarna cijev od 10 mm ili manje se koristi za ugradnju unutrašnjih izmjenjivača toplote u sisteme grejanja i klimatizacije. Mali prečnik takvih cevi osigurava maksimalnu efikasnost funkcionisanja takvih uređaja usled dobrog prenosa energije.
  • Za postavljanje vodovodnih cevi koriste se proizvodi od 10 do 25 mm. Bakarna cev 1 2 inča je jedna od najčešće uključenih u izgradnju vodovoda. Isto važi i za dijelove od 3/4 inča.

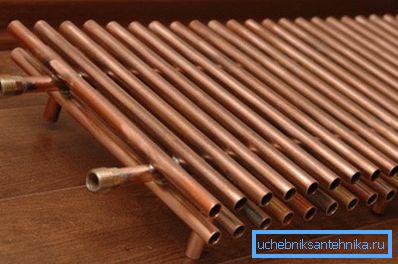

Upotreba u proizvodnji konvektora
  • Za odvodne sisteme koriste se verzije do 40-45 mm. Uprkos relativno malom promjeru, oni obezbeđuju efikasno odvodnjavanje zbog velike manevarske sposobnosti.
  • Bakarna cev 3 8, kao i deblje verzije su pogodne za sisteme grejanja. Otpornost materijala na visoku temperaturu, zajedno sa izvrsnom toplotnom provodnošću tankih zidova, omogućuje zagrevanje prostorije sa minimalnom potrošnjom energije.
  • Najgušće cijevi se koriste za postavljanje krivine iz vodonosnog glavnog, kao i dekorativne i zaštitne elemente, kao što su poklopci za poluotvoreno ožičenje.

Zaključak

Koristeći gore navedene informacije, možete sasvim lako odrediti prečnik u mm bakarne cijevi 1 2 inča, izračunati specifičnu težinu takvog proizvoda i razumjeti da li je pogodan za zadatak koji se nalazi pred nama. Međutim, tokom vremena, veština će se pojaviti i jednostavno nećete morati da izvršite proračune.

Kako bismo brzo formirali ovu veštinu, preporučujemo da to praktično primenite u praksi i pažljivo proučite sve dostupne dodatne informacije, pre svega - video u ovom članku.
