Pravougaone cevi: tehničke specifikacije i merač

Dijelovi koji imaju unutrašnju šupljinu i presek u obliku kvadrata ili pravougaonika nazivani su oblikovane cijevi. Često se koriste za različite dizajne s vlastitim rukama. Donji materijal će vam omogućiti da razvrstate čitav niz postojećih delova i izaberete proizvode koji najbolje odgovaraju vašim potrebama.

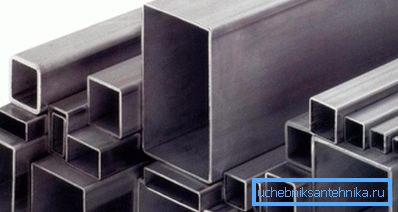

Kvadratne cijevi su popularni građevinski materijal.

Karakteristike pravougaonih cijevi

Proces proizvodnje

Profilne cijevi mogu se proizvoditi na dva načina:

  1. Kružnim proizvodima. Da biste to uradili, uzmite deo željenog prečnika i obradite ga valjkom. U zavisnosti od korišćene tehnologije, veličine i materijala delova, primenjuje se sledeće:
    • toplo valjanje - okrugla cev se obrađuje nakon zagrevanja na određenu temperaturu;
    • hladni rad - promena oblika cijevi se odvija bez prethodnog termičkog tretmana
    1. Pritiskom. U ovom slučaju, cev se formira iz ravne gredice, nakon čega sledi zavarivanje uzdužnog šava.

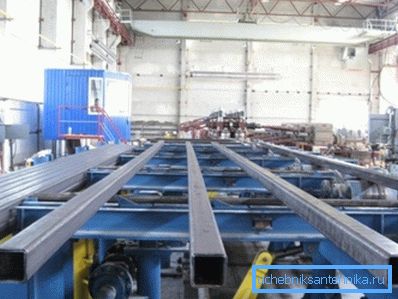

    Profil cijevi proizvedeno valjanjem ili štancanjem

    Prednosti profilisanih proizvoda

    Materijal ima mnogo prednosti u odnosu na kružne delove:

    1. Čak i sa značajnim fizičkim naporom, proizvod praktično nije predmet deformacije.
    2. Gotove metalne konstrukcije od kvadratnih i pravougaonih cevi su veoma izdržljive. Osim toga, one se razlikuju po nižim cenama, pošto šuplja forma smanjuje količinu korišćenog metala (za razliku od fitinga i kvadratnih šipki). (Pogledajte i članak Hot-Rolled Pipe: Features.)
    3. Proizvodi od profila imaju manju težinu u poređenju sa delovima sa punim delom.
    4. Pravilno odabrani pravougaoni ili kvadratni detalji mogu se koristiti za proizvodnju struktura vrlo složenog oblika. Dobro se savija bez deformacije i lakše se zavara sa drugim delovima.
    5. Proizvod ima dug vek trajanja (naročito onih od obojenih metala).

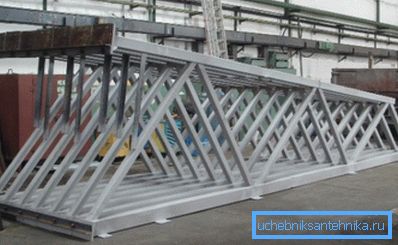

    Fotografije metalnih konstrukcija iz profila cevi

    Veličina proizvoda se određuje na osnovu zadataka za koje je namenjen. Neke vrste profilnih cevi izrađene su od specijalnih čelika koje mogu izdržati agresivne uslove okoline. Takvi dijelovi se koriste za ugradnju opreme za bušenje na otvorenom moru i područja sa vrlo niskom temperaturom zraka.

    Obratite pažnju! Upotreba metalnih konstrukcija iz profilisanih delova može znatno smanjiti količinu betona koji se koristi i kao rezultat, smanjiti težinu konstrukcije. Zahvaljujući tome, možete brzo izgraditi visoke zgrade i izgraditi manje masivnu osnovu za njih.

    Vrste cevi pravokutnog odeljka

    Regulatorne opcije

    Raspon pravougaonih cevi prema GOST-u je prilično raznovrstan. Oni su klasifikovani prema različitim kriterijumima, koji vam omogućavaju da se svesnije približe izboru sorte koju vam je potrebno.

    Opšti GOST za profilirane cevi ima broj 13663-86.

    Prema ovom dokumentu, postoji nekoliko tehnologija koje proizvode proizvode:

    • vruće valjane bešavne;
    • hladno oblikovane bešavne;
    • oblikovan električni;
    • hladno-deformisani električni proizvodi.
    Zavarene pravougaone cevi

    Odvojeno se razlikuju sledeći standardi koji regulišu tehničke karakteristike delova:

    • pravougaoni proizvodi - prema GOST 8645-68;
    • kvadrat - prema GOST 8639-82.

    Gornja uputstva propisuju da proizvedeni modeli treba da imaju sledeće parametre:

    • širina strane kvadratnog dela je od 10 do 180 mm (od 32 do 60), a debljina zida od 1 do 14 mm (od 4 do 6);
    • dimenzije pravougaonog proizvoda trebaju biti 15x10 mm (28x25), a debljina zida od 1 do 12 mm.
    Dimenzije i debljina zidova cijevi moraju biti u skladu sa GOST-om

    Dužina proizvoda zavisi od načina njihove proizvodnje. Detaljnije, ovi parametri su navedeni u tabeli.

    Tip Neizmireno Izmereno Multiples
    Vruće valjane od 4 do 12,5 metara od 4 do 12,5 metara od 4 do 12,5 metara
    Hladno oblikovana bešavna od 1,5 do 9 metara od 4,5 do 11 metara od 1,5 do 11 metara
    Electrowelded od 1,5 do 9 metara od 5 do 9 metara

    Obim primene

    Glavne prednosti proizvoda su očigledne:

    • visoka sila savijanja;
    • mala težina;
    • dobra otpornost na različita opterećenja.

    Zbog toga, dijelovi profila su široko rasprostranjeni u mnogim industrijama. Proizvodi dolaze u različitim veličinama, mogu se dobiti skoro bilo koji oblik. Većina složenih metalnih konstrukcija napravljene su od kvadratnih ili pravougaonih cijevi.

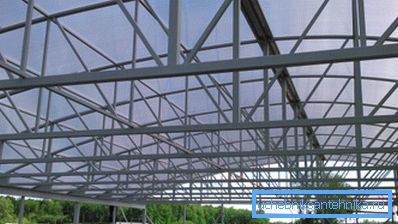

    Pravougaone cevi čine jake i lagane strukture.

    Glavni obuhvat predmetnog materijala:

    • izgradnja nosećih konstrukcija sa malim težinom;
    • izgradnja lokacija za različite funkcionalne svrhe;
    • ugradnja metalne podupirače i poprečna krutost;
    • stvaranje kutija za polaganje kablova i tako dalje.

    Iz ovih proizvoda su vrlo lagani i izdržljivi okviri. Pošto je ovaj materijal široko distribuiran u automobilskoj industriji, koristi se za proizvodnju reklamnih i drugih sličnih struktura.

    Proizvodi od jezgre sadrže 30-40% manje metala, što omogućava korišćenje manje masivnih temelja, što dodatno smanjuje procijenjene troškove izgradnje.

    Za povezivanje delova cevovoda obično se koriste:

    • elektro zavarivanje;
    • priključak za zavrtanj.

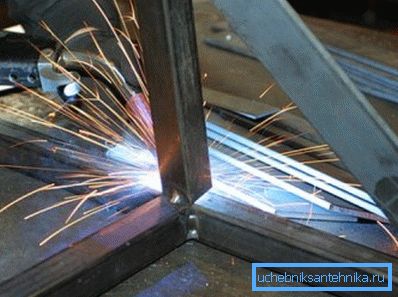

    Zavarena veza vam omogućava da dobijete najtrajniju vezu

    Ostale karakteristike

    Zahvaljujući ojačavajućoj rebri formiranoj od četiri ugla pravougaonika ili kvadrata, cev je vrlo izdržljiva jer se široko koristi u izgradnji objekata. Njegova mala težina i unutrašnja šupljina praktično ne utiču na rigidnost zakrivljenog dela.

    To je zbog činjenice da kada je savijen, glavno opterećenje pada na ivice. Istovremeno, zbog nedostatka jezgre, ova druga nije predmet uništenja i teške deformacije. Glavni zadatak je odabir tačnog dela dela.

    Još jedan važan faktor je troškovna efikasnost. Zbog činjenice da je cijena profiliranih cijevi oko četvrtine niža od one konvencionalnih proizvoda sličnog prečnika, moguće je značajno uštedjeti prilikom nabavke materijala za izgradnju. Štaviše, lakše se transportuju, čuvaju i montiraju na glatke površine.

    Profilne cevi se dobro savijaju i zadržavaju snagu

    Povezivanje ovih delova se odvija uz pomoć automatskih i poluautomatskih aparata za zavarivanje. Ovaj šav je povećao snagu, jer su kvadratne i pravougaone cevi koje se koriste za stvaranje složenih i masivnih metalnih struktura.

    Savjet! Kada kupujete cijevi za izgradnju, provjerite njegov kvalitet. Težina cijevi mora tačno odgovarati parametrima navedenim u GOST-u.

    Zaključak

    Pravougaone i kvadratne cevi su odličan materijal koji se široko koristi u građevinarstvu. Koristeći ih, ne samo da projektujete čvrste i pouzdane zgrade, već i značajno smanjite procijenjene troškove rada. Više detalja o tome možete pronaći na video snimku u ovom članku.
