Povezivanje vodovodnih cevi: metode za različite materijale

Kako spojiti vodovodne cevi svojim rukama? U ovom članku analiziramo rešenja za najpopularnije materijale, obraćajući pažnju na njihove ključne probleme, snage i slabosti.

Pa, hajde da započnemo.

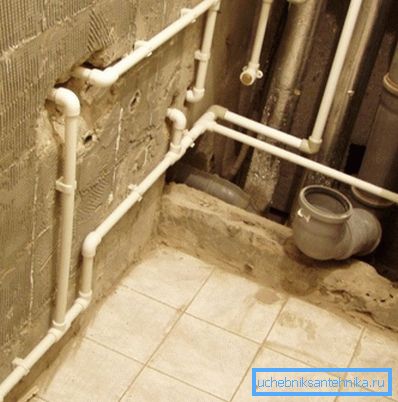

Obujmice za snabdevanje vodom.

Lista materijala

Da započnemo, zapamtite koje vrste cevi se koriste u izgradnji vodovodnih mreža.

  • Crni čelik Nedavno je izgubio svoju bivšu popularnost zbog proliferacije polimernih materijala, ali ipak ne odustaje od svoje pozicije zbog svoje visoke mehaničke čvrstoće.

Trebalo bi se razjasniti: u centralizovanim vodovodnim mrežama nominalni pritisak je 3-6 kgf / cm2. Međutim, u nekim slučajevima (nagli otvaranje ventila ili njegov kvar tokom ispitivanja grejnog glavnog gustoća) moguće je kratkoročno višak ove vrijednosti - do 12 - 20 kgf / cm2.

  • Pocinkovana čelična cijev. Primerno je sa crnim čelikom sa otpornošću na koroziju.
  • Valoviti nehrđajući čelik.
  • Bakar.

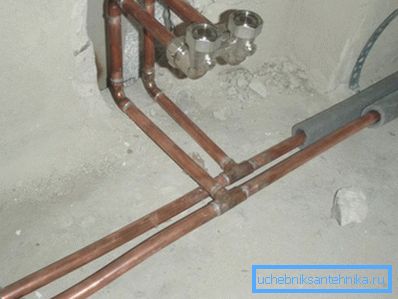

Bakarna vodovodna cev.
  • Metalna plastika je troslojna konstrukcija polipropilenog polietilena i aluminijuma, koji obezbeđuje mehaničku čvrstoću.
  • Polipropilen (bez armature, ojačan vlaknom, ojačan aluminijumskom folijom).
  • Polietilen koji se koristi isključivo za snabdevanje hladnom vodom zbog ograničene otpornosti na toplotu.

Kako spojiti vodovodne cevi u svakom slučaju?

Crni čelik

Zavarivanje

Glavni način spajanja čeličnih cevi je zavarivanje, električni luk ili gas.

  • Arc varenje - to je fuzija materijala elektrode, topljen električnim lukom, sa izolacijom šava od taloženja šljake - elektrode ljuske. Velike struje (200 amps ili više) obezbeđuje transformator za zavarivanje.
  • Gasno zavarivanje uključuje upotrebu gorionika za vraćanje ivica plamena vara, na koji se smeša kiseonika i acetilena napaja. Materijal zavarivanja je žica za zavarivanje topljenom istim plamenom.
Gasno zavarivanje.

Teme

Navojna spojnica, za razliku od zavarenog, omogućava mogućnost demontaže. Niti na ivicama cevi se ručno prekrivaju, na struganju za vijke ili jednostavno zavarene.

Za zaptivne niti može se koristiti:

  • Traka FUM. Na neki način je neugodno što daje curenje sa minimalnim obrnutim tokom niti.
  • Navoj - zaptivač za povezivanje vodovodnih cevi nema ovaj nedostatak; Međutim, cena od 150-200 rubalja za 30 metara niti neće zadovoljiti sve.

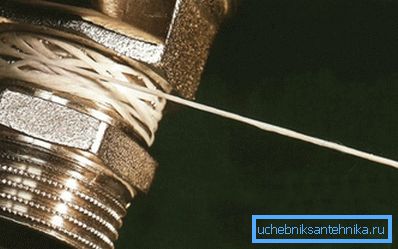

Polimerni navoj zaptivnih navoja.
  • Sanitarni lan je jeftin, ali ne previše izdržljiv: pada na hladnu vodu i izgori na toplom.

Uzgred: impregnacija boje, lanenog ulja ili silikonskog zaptivača uklanja ovaj problem, čineći linijsku traku izuzetno izdržljivom.

Ključevi bez ključa

Priključak za čelične cijevi je jednostavan dizajn sa navrtkom za pričvršćivanje, distančnim prstenom i gumenim ili silikonskim prstenom. Prilikom zatezanja matice, cev je sigurno presvučena prstenom zaptivanja.

Trošak za brzu pričvršćivanje počinje od oko 150 rubalja; njegova instalacija zahteva temeljito čišćenje površine cevi od rđe i boje.

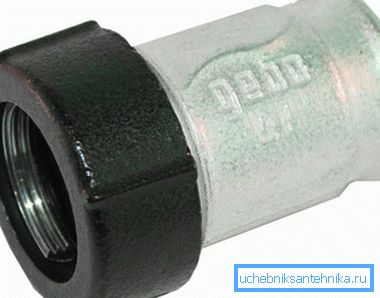

Bez ključa.

Pocinkovano

Metode njegovog povezivanja su iste kao kod crnog čelika, minus zavarivanje. Grejanje električnim lukom ili bakljom dovodi do sagorevanja cinkanja i ubrzane korozije cjevovoda na mjestu zavarivanja, čime se onemogućava galvaniziranje njegove glavne prednosti - otpornosti na koroziju.

Valoviti nehrđajući čelik

U ovom slučaju se spojni elementi sa silikonskim zaptivnim prstenovima koriste za povezivanje elemenata cevovoda. Zahvaljujući talasanju, priključak za pričvršćivanje je izuzetno izdržljiv: gotovo je nemoguće izvući cev iz fitinga bez otpuštanja matice zatvarača.

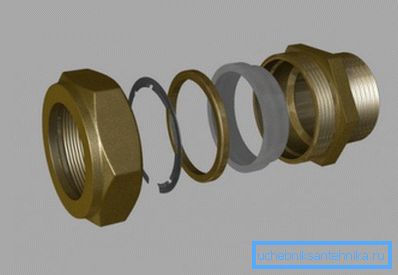

Adapter od valovitog inoxa do cevnih navoja.

Bakar

Bakarna cev je povezana na dva načina.

Lemljenje

  1. Kraj jednog od elemenata koji se priključi je upaljen.
  2. Zvono i kraj drugog dela očišćavaju okside.
  3. Nakon zagrevanja u plamenu gorionika, u utičnicu se unosi spajalica. Zbog kapilarnog efekta, brzo ispunjava šupljinu između povezanih elemenata.

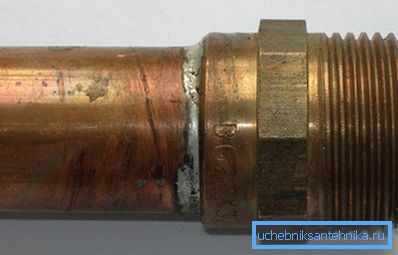

Priključak za lemljenje.

Kompression fitting

Pored lemljenja, mogu se koristiti dve vrste kompresionih fitinga za sklapanje bakarnih vodova.

  1. Za nezažemljenu cev se koristi analog za brzo zateznu montažu za čeličnu cijev. Pečat je opremljen gumenim prstenom.

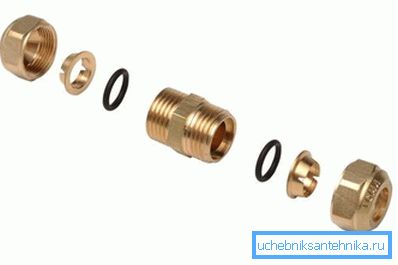

Poznato kolo, zar ne?
  1. Meko žareni bakar se izbacuje i presvučen pomoću navrtke na prstenu za zaustavljanje konusa.

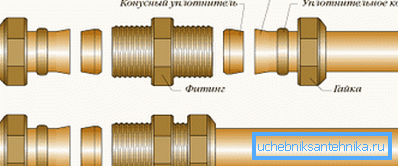

Priključena bakarna cev.

Metalna plastika

Metalno-plastične vodene cevi i konektori za njih mogu se montirati na dva načina.

Kompresioni fitingi

Kalibrirana cev sa čvrsto stegnutim pričvršćivanjem na gumeni prstenovi za zaptivanje. Zatim, split prsten i matica sa konusnim unutrašnjim presekom sukcesivno dovedeni u fiting. Zategnuti navoj, navrtka sa podeljenim prstenom komprimira cijev na priključku.

Ovaj tip veze se smatra manje pouzdanim, jer često propušta kroz nekoliko ciklusa zagrevanja i hlađenja.

U praksi, uzrok grešaka je uvijek isti - teško kršenje tehnologije instalacije.

  • Za sečenje umesto noža trimera koristi se obična metalna testera.
  • Na kraju cevi nije uklonjena unutrašnja fasada.
  • Cev nije kalibriran, zadržavajući ovalni poprečni presek, nabavljen prilikom okretanja u uvali.

Kao rezultat toga, tokom montaže, prstenasti zaptivači se izvlače iz utičnica i prebacuju u otpornu fluoplastičnu zaptivku fitinga. Tvrdoća se postiže pomoću obujmice elastičnog polietilena, koji se, nakon nekoliko ciklusa zagrevanja i hlađenja, delimično stisne iz mesta najveće kompresije. Kao rezultat toga, neophodno je nekoliko priključnih prtljažnika dok se aluminijumsko jezgro ne pritisne na priključak.

Pritisk

Sve razlike iz prethodne šeme su u tome što je cijev presvučen na priključku sa rukavom od nehrđajućeg čelika uz pomoć specijalnih klešta.

Stisnuta jedinjenja praktično ne protiče, jer:

  • Žlebovi ispod O-prstenova su dublje; kao rezultat toga, mnogo je teže izvući tokom montaže.
  • Korišćenje skupih (oko 5.000 rubalja) krpelja ima instalater ne uštedi na drugim alatima. Konkretno, cevi se ne sječu sa žičkom, već sa miternim nožem; profesionalci takođe ne zanemaruju kalibriranje i kalibriranje cevi.

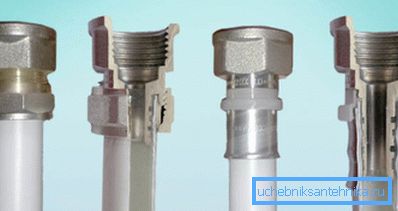

Kompresija i pritisak.

Polipropilen

Za polipropilenske vodove koristi se i dva načina povezivanja.

Zavarivanje

Kako spojiti plastične vodene cevi koristeći nisko temperaturnu zavarivanje?

Evo liste potrebnih alata.

Alat Funkcije
Lijevo-lemljenje za lemljenje (240-260C) sa setom mlaznica Taljenje površina povezanih elemenata
Tortsovochny nož Rezanje cijevi
Kalibrator Skrivanje
Aparat za brijanje, Facing Machine Čišćenje armatura od aluminijuma izvan cijevi i između slojeva polipropilena, respektivno

U stvari, tehnologija je sledeća:

  1. Lemljenje je opremljeno sa mlaznicom odgovarajuće veličine i zagreva se na radnu temperaturu.
  2. Cev je sječena do veličine pomoću miter noža.
  3. Spoljna gredica se uklanja sa cevi sa kalibratorom.
  4. Aluminijumska folija (u slučaju ojačane cevi) uklanja se iz oblasti zavarivanja. Može izazvati stratifikaciju materijala i depresurizaciju zgloba.
  5. Cev i priključak se kombinuju sa mlaznicom nekoliko sekundi, a nakon reflow-a se povezuju glatkim pomičnim pokretima. Nakon kratkog izlaganja, ojačana plastika je skoro isto dobra kao i monolitni deo cevovoda.

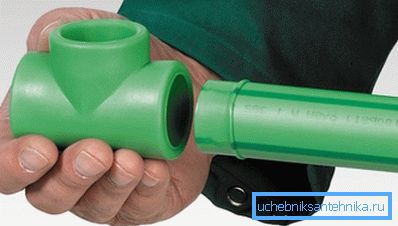

Lemljenje polipropilen.

Push fittings

Mogu se koristiti za povezivanje plastičnih vodova bez zavarivanja. Push-fit je jednostavan dizajn sa brtvom O-prstena i prstenom od nehrđajućeg čelika sa jezičcima koji sprečavaju kretanje unazad; konačnu pričvršćivanje je osigurano pomoću navrtke sa konusnom unutrašnjom površinom.

Kako spojiti plastične vodene cevi koristeći pritisak?

  1. Cev se snažno ubacuje u priključak pomoću labave navrtke.
  2. Matica je zategnuta rukom dok se ne zaustavi.

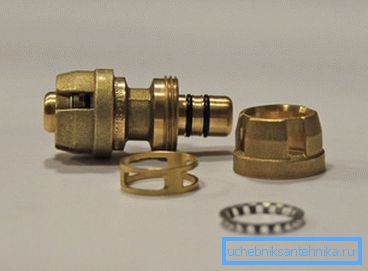

Na fotografiji - disassembled push-fitting.

Korisno: na prodaji, iako retko, možete pronaći gumene armature za metal-plastiku.

Polietilen

I ovde su dva načina povezivanja popularni.

Zavarivanje

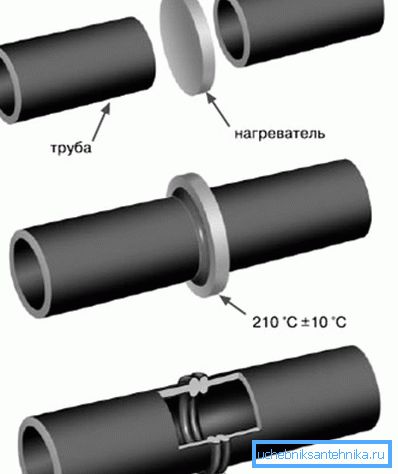

Kako spojiti polietilenske vodovodne cevi zavarivanjem zavrtnja?

  1. Susedni elementi su okrenuti, usredsređeni i pritiskani na ogledalo lemilice pre friteze.
  2. Tada se krajevi pritiskaju jedni na druge i stoje do polietilena.
  3. Šipka (koja štrči izvan cevnog dela šavova) je isečena.
Front Weld

Konačno zavarivanje se koristi pri povezivanju cevi debljine zida od 4 mm ili više. Sa velikim prečnikom, potrebna je upotreba mehaničkih ili hidrauličnih uređaja.

Kompresioni fitingi

Prilikom povezivanja cijevi malih dimenzija koriste se plastična armatura sa gumenim ili plastičnim zaptivačima.

Kako spojiti plastične cevi za vodovod s vlastitom pomoći?

  1. Zatvorena maticu, dva prstena i prstenasto brtvilo su sukcesivno pogonjeni na cev.
  2. Zatim se završi ugradnja.
  3. Pečat se pomera tako da uđe u prazninu između fitinga i cevi, nakon čega se pritisne na prstenove za zaustavljanje i pričvršćuje maticom. Alat se ne primenjuje, orah se ručno uvrtaju.
Instalacija polietilenske cevovode.

Zaključak

Nadamo se da će naš ekspresni pregled pomoći čitatelju u odabiru najboljih rešenja za svoje projekte. Više detalja o metodi povezivanja cijevi će omogućiti video u ovom članku.

Successes!
