Postavljanje cjevovoda: metode i materijali za autoputeve i

Koje metode postavljaju cevi za vodosnabdevanje? Kako je cijev od polipropilena postavljena na dovod tople vode do vikendice? Kako su glavne vodovodne cevi pod prometnim autoputevima i temeljima? U članku ćemo pokušati upoznati čitaoca sa nekim aspektima izvođenja ovih radova.

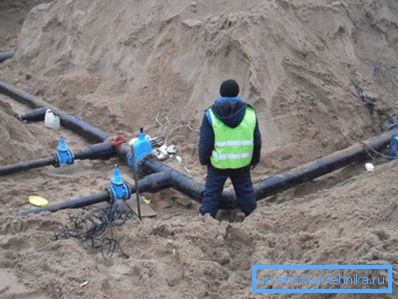

Ugradnja cevovoda hladne vode.

Privatna kuća

Počnimo sa informacijama koje imaju praktičnu vrijednost za vlasnike vikendica. Odakle je unos vode i kako se uklapa u zemlju?

Materijal

Tipično je staviti samo hladnu vodu u kuću. Topla voda i grijanje su organizovane samostalno; gas, struja, drva za ogrev, ugalj, pelete (presovani peleti od piljevine) itd. mogu se koristiti kao izvori toplote.

U ovom slučaju, najefikasnija upotreba polietilenskih cevi.

Zašto?

  • Polietilen je izuzetno izdržljiv. Vijek trajanja cijevi procjenjuje se najmanje 50 godina.
  • Otporan je na koroziju (kao i svi ostali polimeri).

Pored toga: polietilen je izuzetno otporan na agresivne medije. Iz ove plastike, zajedno sa staklom, proizvede se jela, u kojima se isporučuju koncentrovane kiseline i alkalije.

  • Polietilen - dielektrični. Ako jeste, ne možete se bojati ljutih struja i pojave elektrohemijskih procesa koji uništavaju ventile.
  • Njegova površina nije obrasla depilacijama kreča., koji razlikuje materijal od bilo koje čelične cevi.
Ova karakteristika polietilena vam omogućava da unosite manji prečnik.
  • U korist polietilenskih cevi kaže njihova cijena.: pri istom protoku je 1,5-2 puta niži od onog od ne pocinkovanih čelika.
  • Na kraju, polietilen zadržava elastičnost na niskim temperaturama.. U praktičnom smislu, to znači da čak i kada se voda zamrzne, cev neće biti prekinuta pritiskom leda: školjka će se samo malo istegnuti i kada se odmrzavanje vrati u svoje originalne dimenzije.

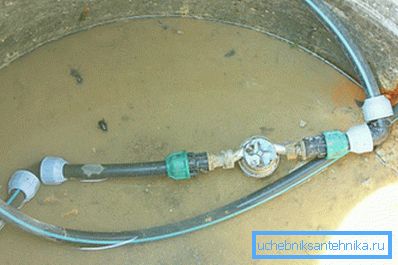

Ulaz iz sklopa vodomera u bunar je postavljen jednodelnim cevima: sa prečnikom do 180 mm isporučuje se u zavojima i navojima. Ožičenje u kući se može uraditi, naravno, sa drugim materijalima; kao adapter za montažu kompresije.

A šta je bolje koristiti u slučaju kada se snabdevanje toplom vodom i grejanje obezbeđuju povezivanjem sa grejnom glavom?

  • Kada se ulazi iznad glava, tradicionalno se koristi čelična cijev. Priključci se montiraju zavarivanjem ili na navoje; toplotna izolacija je izrađena od staklene vune sa staklenim vlaknima ili pocinkovanim gvozdenim plaštom.

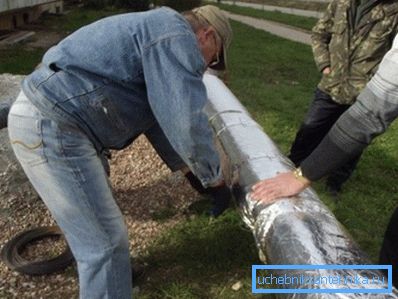

Zagrevanje ulaznog grijanja.
  • Kada je podzemna instalacija poželjno koristiti armirane polipropilenske cijevi.. Ojačana je - jer imaju veću zateznu čvrstoću i imaju niži izduženje kada se zagreje. Za povezivanje pravih dužina koristi se zavarivanje sa niskom temperaturom; Za ojačanje aluminijuma potrebno je prethodno uklanjanje u zavarivanju.

Nijanse: ako se polietilenska cijev prilikom polaganja može savijati s poluprečnikom od najmanje pet njegovih prečnika, onda se okreti polipropilenskih čaura izvršavaju samo pomoću fitinga.

Polaganje u zemlju

Na kojoj dubini leže vodovodne cevi prilikom polaganja ulaza u zemlju?

Da odgovorimo na ovo pitanje, obratimo se regulatornim dokumentima.

  1. Prema SNiP 2.04.02-84, dubina postavljanja vodovodnih cevi, računajući na njihovu donju površinu, treba da bude najmanje pola metra više od maksimalne dubine penetracije u tlu nulte temperature (dubina zamrzavanja).
  2. Kod pravila zajedničkog ulaganja 40-102-2000 čini dodatak: ova dubina se može smanjiti korišćenjem nehigroskopske termičke izolacije.

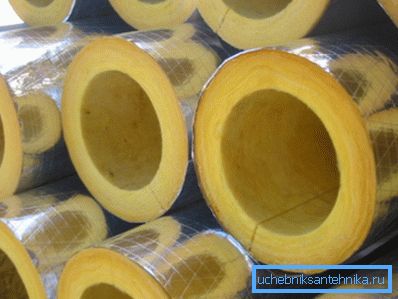

Izolaciona crijeva za cijevi.

Za pogodnost čitatelja predstavljamo vrednosti dubine zamrzavanja za neke regione post-sovjetskog prostora.

Gradovi Dubina zamrzavanja, m
Kaliningrad, Simferopol 0.7
Frunze, Dnepropetrovsk 0.8
Rostov-on-Don, Kijev, Minsk, Riga 0.9
Tallinn, Kharkov, Astrakhan 1.0
Pskov, Kursk, Smolensk 1.1
Voronež, Volgograd, Sankt Peterburg 1.2
Tver, Moskva 1.4
Vologda, Saratov, Penza, Kostroma 1.5
Uralsk, Samara 1.6
Kazan, Izhevsk, Uljanovsk 1.7
Orenburg, Ufa 1.8
Chelyabinsk, Perm, Sverdlovsk 1.9
Kurgan, Kostanaj 2.0
Tobolsk, Petropavlovsk - Kamčatski 2.1
Omsk, Novosibirsk 2.2

Zašto su cevi za vodu postavljene na velikim dubinama? Sve je očigledno: u odsustvu pumpe vode na temperaturama iznad nule, one će jednostavno zamrznuti. Istovremeno, dubinsko polaganje rešava problem deformacije cevi prilikom kretanja duž površine motornog vozila.

Napomena: izolacija vodosnabdevanja ne garantuje zaštitu od smrzavanja. To samo zamrzava. Radikalno problem odmrzavanja prilikom polaganja cevi na plitkoj dubini rešava samo grejni kabl položen u zajedničku toplotnu izolacionu jaknu sa njima.

Autoputevi

Kako su postavljene vodovodne mreže?

Materijali

Do nedavno, kada se sistem za vodosnabdevanje magistralno koristi:

  1. Cijevi od livenog gvožđa sa izoštrenim zaptivačem sa kabolom (impregnirano bitumenskim organskim vlaknima) i rastopljenim olovom. Otpornost na koroziju od livenog gvožđa dozvoljava mnogim starosnim i višim linijama da ostanu u upotrebi danas. Glavni problem materijala je njegova krhkost: pokret zemlje dovodi do nesreća.

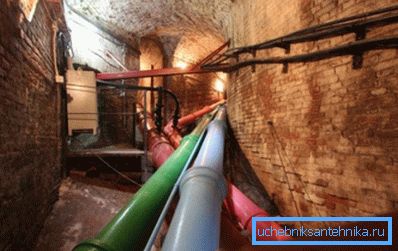

Sistem vodosnabdevanja u Peterhofu.
  1. Crni čelik Njegova upotreba je jedno od ludila povezanih sa pokušajima uštede novca; vijek trajanja sistema čelika za vodosnabdevanje pre prve nesreće, izazvanog korozijom, bio je ne više od 10-15 godina.

Pored toga: zbog depozita rđe i krečnjaka, lumen cijevi tokom tog vremena je smanjen na 25-40 procenata originalnog materijala. Pogodite kako je to uticalo na pritisak vode?

Na sreću, napredak ne stoji, a sada su se radoznala rješenja širila.

  1. Cijevi iz VChSHG (nodularnog liva sa nodularnim grafitom) imaju otpornost na koroziju livenog gvožđa i duktilnost niskog ugljeničnog čelika. Stezanje priključaka utičnice obezbeđuje gumeni o-prstenovi.

    Pipe VChSHG sa utičnicom ispod zaptivnog prstena.

  2. Polivinilkloridne cijevi pod pritiskom su spojene pomoću priključaka i cijevnih spojnica korištenjem istih gumenih O-prstenova ili lepljivih spojeva.
  3. Konačno, polietilenske glavne cijevi spojene su sa niskotemperaturnim zavarivanjem: krajevi susednih cevi se rastopaju električnim grijačem i pritiskaju jedni druge. Usaglašavanje i stezanje sa velikim prečnikom magneta vrši se mehaničkim ili (sa presekom od više od 250 mm) hidrauličnih uređaja.

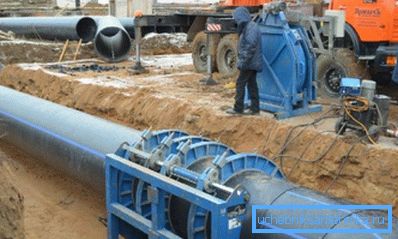

Zavarivanje cevi od polietilena.

Polaganje u zemlju

Ako se naftovodi i gasovodi i grejne linije mogu postaviti iznad nivoa tla i direktno na njegovu površinu, onda su glavni sistemi za vodosnabdevanje, kako je gore opisano, sahranjeni u tlu.

Tradicionalna šema stila je jasna i poznata:

  1. Ravan kopuje duž budućeg autoputa;

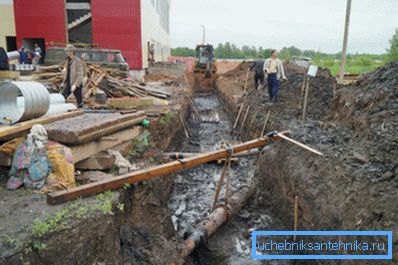

Skupo, sporo, neudobno.
  1. Priključak cevovoda zavaren ili spojen na druge načine položen je u rov na peskovom jastučiću i prekriven zemljom.

Pod putevima sa velikim saobraćajem cevi se često postavljaju u armirano betonsku šupljinu, što im ne dozvoljava da se oštećuju kada je površina pod velikim pritiskom.

Jasno je da ovo nije najefikasniji način: ogroman broj iskopavanja i potreba za ograničavanjem kretanja transporta jedva će zadovoljiti radnika i građana.

1971. godine započela je nova era u izgradnji urbanih podzemnih cevovoda: Martin Cherrington (SAD) prvi je testirao polaganje cjevovoda pomoću HDD metode (horizontalno bušenje u smjeru). Suština metode je jasno iz njenog imena: cev se ne uklapa u rov, ali se prolazi ispod površine bez ometanja gornjeg sloja tla.

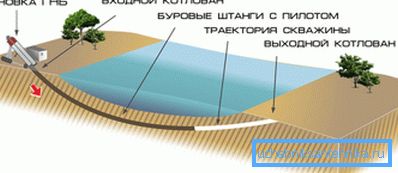

Dijagram horizontalnog pravca bušenja.

Trenutno se polaganje cevi bez drenaža praktikuje na nekoliko načina:

Naziv metode Kratak opis
Horizontalno usmereno bušenje Pokretno zglobne bušilice sa pilotom (sistem za korekciju smera) prolaze kroz horizontalni deo duž blagog luka. Ako je potrebno, kanal se može proširiti višestepenom ponovnom penetracijom. Zatim se završi bunar iz bunara u bunar; paralelno s njim isporučuje se bentonitni rastvor koji služi kao mazivo i cementira zidove.
Horizontalna punkcija Primjenjuje se prilikom polaganja cjevovoda pod autoputem ili baza. Čelična cijev se postavlja u otvoreni bunar, kasnije se koristi kao kućište za cevovod; prednja ivica je opremljena konusom. Cev se pritisne kroz zemlju sa priključcima sa naporima od stotina tona; tlo se ne uklanja, već se stapi oko kućišta. Da bi se ubrzale mašine za vibro-udarce i pneumatske udarce, mogu se koristiti.
Zaptivanje cevi Cevi velikog prečnika sa oštrom ivicom pritiskaju se pomoću priključaka. Zemlja koja je zarobljena u svojoj šupljini uklanja se odavde mehanički ili ručno.
Rehabilitacija cjevovoda Šokova glava se pomera duž starog cevovoda, uništava ga i pritiskanjem cevi ostaje u zemlji oko nje. Iza nje se proteže bič novog cevovoda.

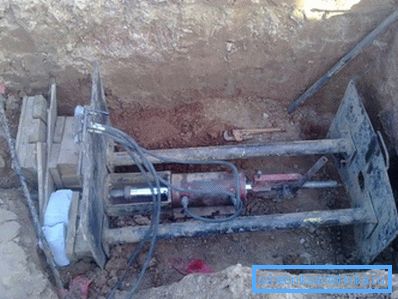

Na slici - instalacija za horizontalnu punkciju.

SNiP 3.05.04-85

Kako se voditi kada izgradite vodovodni sistem vlastitim rukama? Osnovna uputstva za projektovanje i cjevovode sadržana su u SNiP 3.05.04-85 Spoljne mreže i postrojenja za vodosnabdevanje i kanalizaciju. Dati neke zahteve ovog dokumenta.

Dakle, kako bi trebalo da se cevovod položi u skladu sa SNiP-om?

  • Za spojne spojeve sa gumenim zaptivima, ugao rotacije na svakom spoju ne bi trebalo da prelazi 2 stepena za prečnike do 600 mm i 1 stepen prečnika od 600 mm.
  • Odstupanja od projektne osovine cevovoda ne smeju biti veća od 100 mm.
  • Gumene zaptivke na utičnicama ne mogu se koristiti primorožhennymi.
  • Čelični i armirani betonski cevovodi zaštićeni su od korozije.

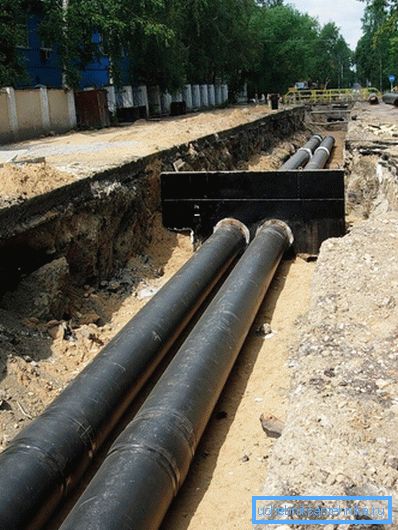

    Tipičan način zaštite je premazivanje sa mastikom bitumena.

  • Zavarivanje između polimernih cevi (posebno HDPE i LDPE) nije dozvoljeno.
  • Zavarivanje čeličnih cevi može se izvoditi na temperaturi nižu od -50 stepeni, polietilen - ne manji od -10 stepeni.

Zaključak

Nadamo se da smo uspeli da zadovoljimo čitalačku radoznalost u oblasti metoda polaganja vodovodnih cevi i materijala koji su korišćeni za ovu svrhu. Kao i obično, dodatne informacije mogu se naći na video snimku u ovom članku. Successes!
