Popularni načini povezivanja cijevi - detaljan pregled

Prilikom instalacije sistema grejanja, kanalizacije i dovoda vode, neophodno je rešiti problem povezivanja cijevi. Istovremeno, potrebno je uzeti u obzir materijal iz koga se radi cevovod, uslovi rada sistema i mnogi drugi parametri. Proučavajući razne postojeće metode povezivanja, ne bi bilo suvišno da se uzmu u obzir najpopularnije opcije.

Vrste cevnih priključaka

Klasifikacija veze cevi

Za pogodnost, sve vrste priključaka na gasovod su podeljene u 2 velike grupe:

  • separable - moguće je rastaviti zglob s vlastitim rukama bez narušavanja integriteta materijala. Priključak sa navojem može se smatrati klasičnim primjerom u ovoj grupi, navoja se prekida na krajevima cjevovoda i, ako je potrebno, spoj se može lako rastaviti;
  • jedan komad - demontaža je moguća, ali materijal cjevovoda će trpeti. U ovom slucaju moze sluziti zavareni zglob. Zavarivanje metala ne dozvoljava da se u budućnosti rastavi cevovod, može se isključiti na komade.

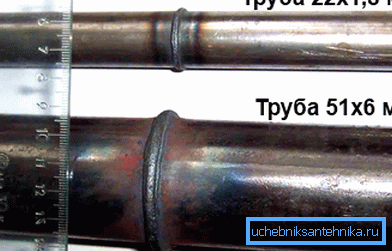

Zavarivanje je klasičan primer jednodelne veze.

Predložena klasifikacija je previše opšta. A ako u slučaju trajnog zgloba nije puno opcija (zavarivanje, lepljenje ili soketiranje), onda u kategoriji odvojivih zglobova postoji nekoliko zanimljivih načina.

Popularne vrste priključaka na gasovod

Pored praktičnosti, izbor tipa pristaništa takođe treba uzeti u obzir osobine materijala i način rada cjevovoda. Na primer, kanalizacija u privatnoj kući radi u režimu bez pritiska, tako da se uobičajeni priključak za zvono uklapa.

Ali u slučaju ugradnje sistema grejanja će biti potrebno nešto pouzdanije. Sledeće su najčešće metode.

Threading

Može se smatrati klasičnim metodom koji je korišćen pre više decenija.

Uputstvo se od tada nije promenilo, potrebno je da postupite u sledećem nizu:

  • vrši se montaža i vrši se marka na cevi na koju će biti potrebno iseći navoj;
Set mlaznica za navođenje
  • Zapravo, uklesano. Zbog pogodnosti, cevovod treba da bude fiksiran u potezu, najmanja pristrasnost ploče kada se rezanje niti može prouzrokovati curenje u budućnosti;
  • vrši se podmlađivanje - nit niti ili bilo koji sintetički zaptivač jednostavno je navijen na nit. Njena cena je minimalna, a zapremina zgloba značajno se povećava;
Preporučuje se da se vuče na navoj radi veće čvrstoće spoja
  • navoj je pričvršćen na montažu. Navojna veza cijevi spada u kategoriju utikača, što olakšava demontažu i čišćenje cjevovoda.

Obratite pažnju! Navijanje blago slabi poprečni presek. Zbog toga je neophodno izbjeći što više mehaničkih efekata na zglob.

Korišćenje obujmice

Upotreba takvog fitinga omogućava vam čak i povezivanje cevi iz različitih materijala. Veza se dobija odvojiva, što se takođe može pripisati prednostima upotrebe fasadnih okova.

Collet Connection Diagram

Kada se koristi cevni priključak cevi za spajanje različitih materijala, s jedne strane, steznost spoja se postiže pomoću navrtke i kompresijskog prstena, a sa druge strane, pomoću kolute.

Priključivanje se vrši u sledećem nizu:

  • na cevi (u ovom redosledu) stavljaju se navrtka i spojni prsten;
  • onda je matica zategnuta, prsten se deformiše i čvrsto stisne kraj cevovoda do kraja fitinga;
  • s druge strane, cijev jednostavno ubacuje u kolut i povuče se dok se ne zaustavi. Dizajn stvara dovoljan pritisak na njega, tako da je čvrstoća spoja garantovana.
Zbog čeličnih zuba cevi su čvrsto držane na mestu

Mobilna veza

Ponekad standardni priključci ne dozvoljavaju priključivanje po željenom uglu. U ovom slučaju možete koristiti rotirajuću cev. Ovaj način spajanja biće koristan i činjenicom da se ugao nagiba lako može promeniti bez demontaže dela cjevovoda.

Na fotografiji - okretanje

Takvi pričvršćivači su već montirani, a pokretljivost se postiže zbog neuobičajene konstrukcije utičnice. Zvono je sasvim široko, a dio cijevi koji se nalazi u njoj ima sferni oblik. Prostor između kraja cevovoda i unutrašnje površine utičnice ispunjen je gumenim umetcima i slojem maziva.

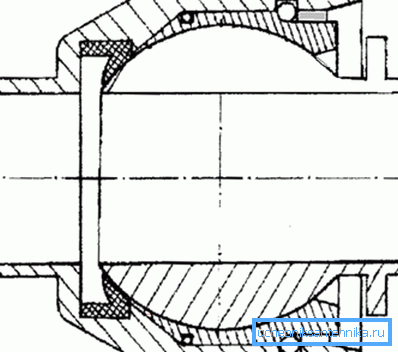

Dakle, okretanje izgleda u sekciji

Obratite pažnju! Vrelo ovog tipa priključka je ograničeno (proizvođač označava garantovani broj okreta), tako da ne treba savijati ili odvojiti cevovod nepotrebno.

Što se tiče ugla rotacije, obično je u opsegu od 40-50 °. Veliki uglovi okretanja komplikuju dizajn okretnog dela i ugrožavaju stezanje zgloba. Transport korozivnih tečnosti u velikoj mjeri skraćuje život šarke.

Cev pod visokim pritiskom

Teško je raditi sa visokim pritiskom kod kuće (pritisak u sistemu vodosnabdevanja ne može se smatrati kao takav). Ali u industriji se često tečnosti transportuju pod znatnim pritiskom, što podstiče strožije zahteve za zglobovima.

Creva visokog pritiska različitih prečnika

Cevni priključci visokog pritiska sa velikim brojem obrtaja i instalacija na ovim mestima će imati nizak stepen pouzdanosti u poređenju sa cevovoda sa minimalnim brojem obrtaja.

Za rešavanje ovog problema često se koriste creva za pritisak - creva visokog pritiska. Spolja, takav rukav izgleda kao obično gumeno crevo sa metalnim elementima sa obe strane.

Uprkos svom izgledu, dizajn RVD-a je komplikovan. Rukava se sastoji od unutrašnjeg sloja posebne gume, a čvrstoća se postiže okvirom za napajanje od metalne niti. Često postoji nekoliko ovakvih okvira.

Struktura RVD

Glavna prednost takvih rukava je da je okretanje glatko i otpornost na protok tečnosti je minimalna. Krajevi creva su pričvršćeni za cevovod sa metalnim priključcima.

Američki - jednostavnost i pouzdanost

Svaka vrsta priključka cijevi mora biti pouzdana i, ako je moguće, omogućiti odvajanje dijelova cjevovoda što je prije moguće bez demontaže ostatka cjevovoda. Za ove parametre, Amerikanac je van konkurencije.

Mesingani elementi za povezivanje Amerikanca

Da biste na ovaj način priključili 2 sekcije cevovoda, trebat će vam 2 navojna armatura (jedna od njih sa restriktivnom ogrlicom), gumena zaptivka i maticna kapica. Na krajevima cevovoda treba da bude unutrašnji navoj.

Američka montaža cevi se vrši u sledećem nizu:

  • deo sa spoljnim navojem je navođen na odvod cevi sa unutrašnjim navojem;
  • nakon toga dolazi do okretanja dela sa ogrlicom, potrebno je staviti na zaptivnu masku i kapu, nakon čega se i navoj na cevi naviše;
  • nakon toga ostaje samo da se zatezna navrtka pričvršćuje na vanjski navoj povratnog pribora.

Obratite pažnju! Za razliku od većine drugih tipova priključka, da se demontira deo cevovoda, nije neophodno da ga potpuno demontira. Proces montaže / demontaže se vrši samo jednim navojem.

Tavrovoy veza

Zglobovi T-cevi mogu biti pod pravim uglom ili pod uglom pod uglom, neophodno je da se u postojeći cjevovod ubaci još jedna cijev. Primjer je cijevna cijev za kanalizaciju koja ide od stana do postolja. Možete da obezbedite vezu na dva načina - koristeći specijalnu opremu ili zavarivanje (ako su cevi metalne).

Što se tiče fitinga, za ovo koristimo i tačke i krstove, ovi elementi omogućavaju vam da kreirate složeni čvor. Ovakva veza sa maticom može se obaviti bilo kojom od opisanih metoda. Može se koristiti spojnica za zavarivanje, zavarivanje PP (u slučaju cevi od polipropilena), priključak utičnice (ako govorimo o kanalizaciji) itd.

Teži omogućavaju povezivanje bez zavarivanja pod bilo kojim uglom

Umetanje metalne cevi uz pomoć zavarivanja je rijetko i prilično teško za početnika vodoinstalatera. Glavni problem ovde je da ispravno označite izrez na cevi u koju morate srušiti i na kraju cjevovoda koji će se pridružiti.

Prilikom ubacivanja u cev je važno ispravno označavanje.

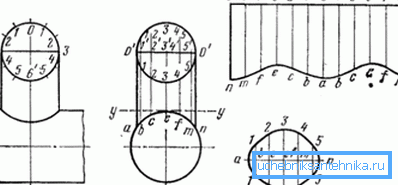

Da biste riješili ovaj problem, možete koristiti posebne šablone u kojima, u zavisnosti od prečnika, postoje krive koje označavaju konturu izreza, možete koristiti i posebne programe označavanja.

Šablon za navođenje cevi

  Obratite pažnju! Ako se rezovi ne savršeno podudaraju, onda će pukotine morati da se peče komadima metala, a to će negativno uticati na tegost. Zbog toga, razmena bi trebala biti fokusirana.

Bradavica

Priključak cevi u bradavice pripada klasi odvajanja i sastoji se od stvarnog priključka (konvencionalnog navoja i restriktivnog ramena), zaptivnog prstena i navrtke za pričvršćivanje.

Redosled pristupa dijelovima cevovoda na ovaj način donekle podseća na američku:

  • Na priključku (navojni navoj) morate staviti zaptivni prsten i matičnu navrtku;
  • nakon toga se montira na navojnu cev;
  • da biste dovršili vezu, ostaje samo da zavrtite matičnu navrtku na spojnicu ili na kraj drugog cevovoda.
Dijagram male spoljašnje veze

Ovaj metod se često koristi kada treba da ugradite merni uređaj u postojeći sistem. Pričvršćivanje je zgodno, jer skoro da nema ograničenja na prečnike elemenata koji se spoje, kako bi se osigurala steznost, dovoljno je jednostavno odabrati željeni prečnik prigušnog elementa.

Priključak za fugiranje

Ova vrsta veze može se smatrati jednim od najjednostavijih. Žlebna veza cevi spada u kategoriju zavarenih odvojivih tipova priključka cjevovoda.

Gruvlok - uobičajena stezaljka koja vam omogućava da brzo kombinujete u jednu cijelu 2 cijevi. Dizajn ovog elementa je sasvim jednostavan - plastična kutija unutar koje se nalazi gumeni zaptivač i vijke sa obe strane. Pritegivanje vijaka stvara potreban pritisak, gumeni manžet se čvrsto deformira na površini cjevovoda, čime se obezbeđuje čvrstoća spoja.

Shema veze Gruvlochny

Povezivanje cijevi cijevi je najbolja opcija sa stanovišta održavanja cjevovoda. U bilo kom trenutku, vijke se mogu otpuštati, spona se uklanja, a oštećen dio cijevi može se očistiti ili zamijeniti.

Izgradnja nekoliko žljebova je komplikovana i ima izbočinu oko celog obima. U cevovodu na određenoj udaljenosti od zglobova treba biti žljeb, a kada se priključuje, štapić na žljebu ulazi u ovaj žljeb, pružajući dodatnu čvrstoću spoja.

Na kraju

Nijedan gasovod se ne može postaviti bez susreta sa problemom povezivanja pojedinih sekcija. Moraćete da izaberete između različitih opcija, od kojih svaka ima svoje prednosti i mane. U članku je prikazan kratak pregled popularnih metoda prikačenja cevovoda.

Početni vodoinstalater uz pomoć ove informacije će moći da odredi najbolju opciju za instalaciju. Video u ovom članku govori o nekim vrstama odvojivih veza.
