Polipropilenski manifold sa dizalicama - karakteristike

Prilikom paralelnog povezivanja nekoliko uređaja za grejanje ili uređenja sistema grijanja "topli pod" obavezno koristite kolektore. Ovi uređaji se mogu kupiti u prodavnici vodovoda ili sami napraviti. U ovom članku ćemo pogledati kako sakupljati vodoinstalater sa zatvaračima od takvog izdržljivog i pristupačnog materijala kao polipropilena.

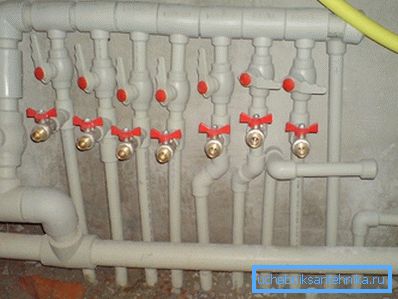

Polipropilenski vodeni kolektor sa slavinama

Opšte informacije

Do danas, kolektori, koji se popularno nazivaju češljevi, koriste se za kumulativnu vezu velikog broja grejnih i sanitarnih uređaja. Spoljno, ovaj uređaj je cilindrični deo sa jednim ulazom i više slavina. Svaka slavina se isporučuje sa zapornim ventilom.

Princip rada ovog uređaja je sledeći - voda i druga tečnost se isporučuju na ulazu pod pritiskom. Dalje, distribuira se između slavina, koji omogućavaju paralelno povezivanje nekoliko instalacija vodovoda, ili, na primer, nekoliko kontura sistema podnog grejanja.

Priključak kolektora omogućava jedinstveni pritisak vode u svim vodovodnim uređajima kada se istovremeno uključuju. U slučaju korišćenja češljaka u sistemima grejanja obezbeđen je jednoobrazni zagrijavanje svih uređaja za grijanje (radijatori ili konture toplog poda).

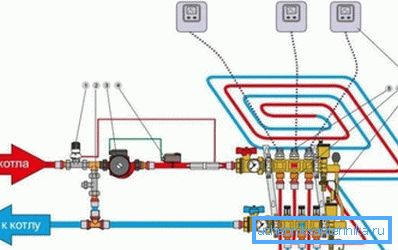

Šema korišćenja kolektora u sistemu podnog grejanja

Sasvim je jednostavno da sastavite polipropilenski češalj sopstvenim rukama, a sve što vam je potrebno je skup tijela i loptičkih ventila.

U ovom slučaju uređaj će imati brojne prednosti, kao što su:

  • Otpor koroziji.
  • Zategnutost, jer su fitingi sigurno zavareni jedno drugom.
  • Trajnost - na polipropilenskim zidovima pribora skoro da se ne skali skala.
  • Povoljnost, zbog činjenice da cena polipropilenskih cevi i fitinga nije visoka.
  • Pouzdanost, jer je polipropilen prilično izdržljiv materijal.
  • Sposobnost izvođenja tačno što više pipova po potrebi.
  • Sposobnost korišćenja proizvoda i za sistem vodosnabdevanja i za grejanje.

Zbog ovih razloga mnogi stručnjaci preferiraju metalne kolektore uređaja, koji se sastavljaju nezavisno od polipropilenskih delova.

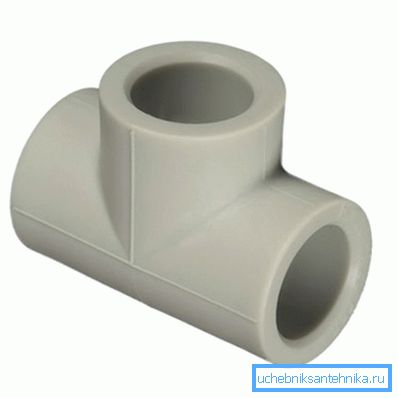

Polypropylene tee

Proizvodni kolektor

Materijali

Dakle, kako bi samostalno sjedinili polipropilenski kolektor sa zapornim ventilima, neophodni su sljedeći materijali:

Polipropilenske cijevi 32 mm
Cevni priključak Jedan
Spojnice Za cijevi prečnika 32 mm
Tees Isti prečnici
Kuglični ventili Takođe mora imati odgovarajući prečnik, broj slavina mora odgovarati broju slavina.

Obratite pažnju! Kuglični ventili se mogu koristiti samo za otvaranje i zatvaranje struje. Ako je potrebno regulisati svoj intenzitet, onda treba koristiti drugu vrstu ventila.

Prečnici cevi i fitinga mogu imati druge parametre. Najvažnije je da odgovaraju promjeru cjevovoda.

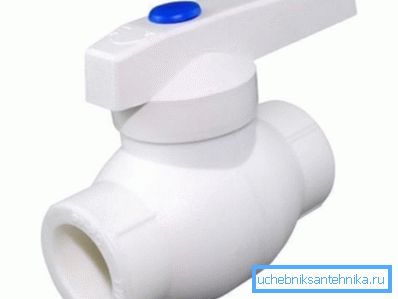

Kuglični ventil od polipropilena

Montaža

Upute za montažu češera su prilično jednostavne, glavna stvar je da se pridržavate sledećeg redosleda:

  • Prvo se tie povezuju. Svaki čačak služi kao slavina.
  • Potom se na jednoj strani uređaja ugrađuje utikač i ugao je na drugoj strani. na 90 stepeni (ako je dovod vode na dnu).
  • Nakon sastavljanja kolektora bez dizalica, potrebno je samo ugraditi zaporni ventil za svaki izlaz. Da bi se to uradilo, mali komad cevi je zavaren do svakog čepa, na koji je polipropilen kuglični ventil lemljen.

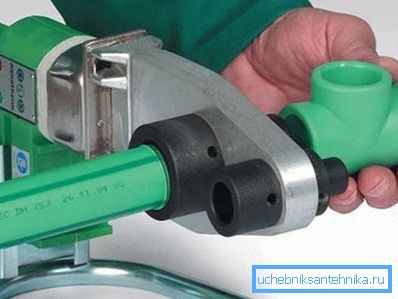

Na polipropilenskim dijelovima foto-spike

Za povezivanje svih delova zajedno trebate posebnu mašinu za zavarivanje (lemljenje).

Sledi niz priključaka za povezivanje pomoću ovog uređaja:

  • Prvi korak je zagrevanje lemilice na radnu temperaturu. Spremnost instrumenta će biti signalizirana zelenim LED-om.
  • S obzirom na to da su okovci međusobno povezani dijelovima cijevi, aparat za zavarivanje se zagreje, potrebno je očistiti dijelu cijevi koji će biti zavaren do montaže. Ovo se radi pomoću specijalnog alata koji se stavlja na vrh cevi i okreta.
Čišćenje cijevi
  • Nakon što lemilno gvožđe dostigne radnu temperaturu, ubacite priključak i cev u mlaznice alata i sačekajte dok se plastična površina ne topi. U kompletu sa lemljenim gvožđem, nalazi se tabela koja prikazuje vreme topljenja delova različitih prečnika.
  • Nakon isteka vremena navedenog u tabeli, potrebno je ukloniti dijelove koji se spoje od mlaznica i spoje ih zajedno. U ovom položaju, oni moraju da drže do očvršćavanja, pokušavajući da se ne pomere ili okrenu.
  • Nakon toga, cev koja je povezana sa fitingom mora biti odsečena, ostavljajući vrh, za zavarivanje drugog pribora.

Savjet! Da biste "dobili ruku", trebalo bi da vežbate na oštecima cevi i spojnica, jer nepravilno lemljeni deo može uništiti čitav kolektor.

Ovim principom, svi detalji su međusobno povezani. Ako se kolektor sa kuglastim ventilima koristi za sistem grejanja, onda morate da izvršite još jedan takav uređaj za povratak.

Zaključak

U mnogim slučajevima, kolektor je neophodan element izgleda. Kao što smo saznali, uređaj ovog uređaja iz polipropilena je u snazi ​​svakog domaćeg majstora koji zna kako se držati lemilice za plastične cijevi. Istovremeno, kvalitet i karakteristike proizvoda neće biti niže od brendiranih čepova.

Sa videa u ovom članku možete saznati neke dodatne informacije o ovoj temi.
