Polipropilenske cijevi za grijanje: tehničke karakteristike,

Uprkos činjenici da Rusija pripada zemljama sa beznačajnim udelom potrošnje polipropilena (1,6% sveta), od 2002. do 2012. godine njegova upotreba se povećala sa 250 hiljada tona na 880 hiljada tona, što nam govori o brzom rastućem popularnosti materijala na domaćem tržištu. S tim u vezi, želimo razmotriti glavne tehničke i operativne karakteristike polipropilena u odnosu na sisteme grejanja.

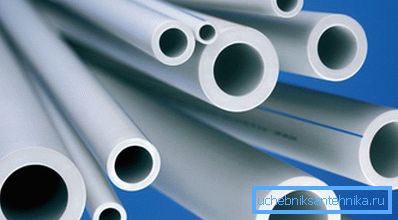

Na slici je prikazana polipropilenska cijev za sistem

Polipropilenske cijevi

Izvorni materijal

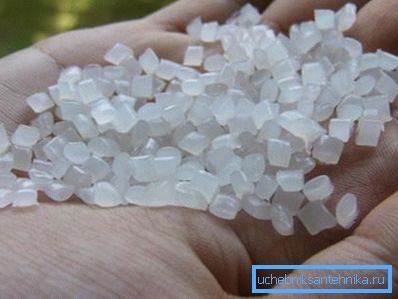

Granulati polipropilena - jedan od najčešćih oblika proizvodnje sirovina za proizvodnju cijevi i drugih proizvoda.

Da biste shvatili koja svojstva su inherentna proizvodima od polipropilena (PP), trebalo bi da uzmete u obzir glavne karakteristike i karakteristike sirovine.

Sirovi materijal za proizvodnju polipropilenskih cevi je, naravno, polipropilen (PP). Ovaj materijal pripada termoplastičnim polimerima, koji se dobijaju polimerizacijom propena u prisustvu katalizatora grupe metalnih kompleksa (TiCl4, AlR3). U zavisnosti od upotrebljenog katalizatora, mogu se postići različiti tipovi polimera i njihove smeše, uslovi za dobijanje PP su slični uslovima za sintezu polietilena sa niskim pritiskom.

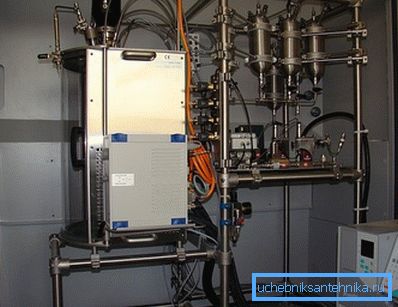

Laboratorija za plastičnu sintezu omogućava vam da istražite načine za dobivanje novih materijala.

Kao rezultat sinteze, mogu se dobiti tri glavna tipa molekularne strukture supstance:

  1. Ataktički PP karakteriše visoka tečnost, niska gustina - oko 850 kg / m3, niska tačka topljenja - oko 80 ° C i rastvorljivost u dietil etru. Struktura molekula se distribuira nasumično. Koristi se za proizvodnju lepkova, mastika, lepkova itd.
  2. Izotaktički PP ima veću gustinu - oko 910 kg / m3, visok modul elastičnosti, visoka tačka topljenja - do 170 ° C i izražena hemijska inertnost organskim rastvaračima, alkalijama i kiselinama. Struktura molekula je takva da su svi radikali CH3 locirani na jednoj strani ugljeničnog lanca. Ova vrsta PP se koristi za proizvodnju kontejnera, vodovodnih cevi, različitih delova, fitinga, vlakana i navoja;
  3. Sindiotaktički PP u mnogim aspektima ponavlja svojstva izotaktičkog, međutim, ovdje su CH3 i H grupe naizmenično raspoređene na jednoj ili drugoj strani lanca. Dobija se na isti način kao izotaktički, dok je rezultat sinteze nepredvidljiv: rezultat je materijal koji sadrži različite frakcije u strukturi.
Molekula poliolefina: a - izotaktična, b - sindikalna, c - ataktička.

Obratite pažnju! Cena polipropilena je dosta niska u poređenju sa troškovima konkurentnih materijala - čelika, gvožđa ili drugih metala. Proizvodni proizvodi su takođe mnogo jeftiniji od livenja ili valjanja čelika.

Pored tri navedene vrste polimernog propilena, postoji i jedan broj njegovih kopolimera. Nećemo ući u subtilnosti hemijske nauke i popisati ih sve, ali ćemo se zadržati na jednom takvom kopolimeru. Ovo je tzv. Statistički kopolimer polipropilena (PPRandomCopolymer ili PPRC).

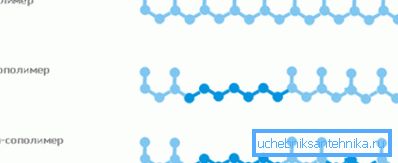

Razlike između homopolimernih struktura i PP kopolimera.

Ovaj materijal se dobija dodavanjem male količine etilena u lanac molekule, što ne narušava njegovu kristalnu strukturu, već povećava jačinu udarca i snižava temperaturu stakla.

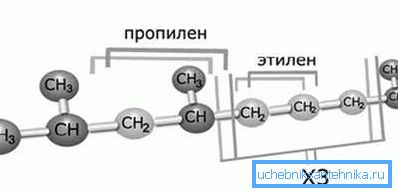

Struktura molekula kopilimera propilena i etilena.

Obratite pažnju! Fizička i hemijska svojstva RKJN-a dozvoljavaju upotrebu ovog materijala ne samo za proizvodnju ambalaže i toplotne izolacije, već i za proizvodnju cijevi za snabdevanje i grijanje tople vode, kao i za njih. Danas je ovaj materijal osnovna sirovina za proizvodnju dijelova za grejanje i vodovodne sisteme.

Specifikacije cevi PPR

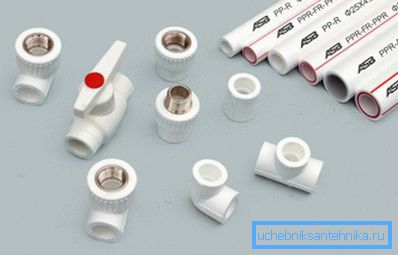

Fotografija pokazuje da je oznaka skraćenica na PPR umjesto RKJN.

Sada pređemo na razmatranje određenog proizvoda iz PP-vodovodnih cevi. Iz ovog polimera napravite hladne i toplovodne cijevi, pogodne za transport i vode za piće i industrijske vode. Takođe se sve više koriste grejne cevi za sisteme u kojima temperatura hladnjaka ne prelazi 90 do 105 stepeni.

Cevovod polipropilenskih delova je izuzetno pouzdan zbog jedinstvenih kvaliteta materijala, među kojima su i sledeće karakteristike:

  • Plastika apsolutno nije podložna koroziji zbog kontakta sa vodom i drugim medijima, uključujući i agresivnu. Inertnost materijala omogućava mu da služi decenijama bez gubitka kvaliteta;
  • Površina cevi je takva da se na njoj ne pojavljuju nikakav mulj ili kreč, sol i ostali nanosi, koji sužavaju lumen kanala;
  • Gustina polimera je 910 kg / m3, što je minimalna među plastičnima. Zbog male gustine cevovoda je lako, što značajno smanjuje troškove transporta i skladištenja i pojednostavljuje instalaciju;
  • Maksimalna radna temperatura polipropilena je 110 stepeni.. Ovo omogućava korišćenje materijala u gotovo svim klimatskim zonama Rusije, s obzirom da se takva povećanja temperature hladjenja javljaju samo tokom ekstremnih mraza;
  • Materijal je elastičan, koji omogućava cevima da izdrže zamrzavanje vode unutar njihovih kanala. Takođe ovaj objekat omogućava bolje održavanje hidrauličkih šokova;
  • Niska toplotna provodljivost plastike štiti površinu cevi od kondenzacije;
  • Visok koeficijent apsorpcije buke čini vodo postojanje skoro nečujnim.

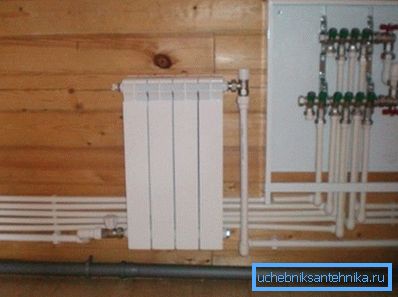

Uputstvo omogućava korištenje materijala za proizvodnju unutrašnjih linija za grijanje.

Temperaturni opseg upotrebe cevi za propilen je od -10 do +110 ° C. Ovo je sasvim dovoljno za većinu inženjerskih zadataka da obezbedi vodosnabdevanje i grejanje stambenih, administrativnih i industrijskih objekata.

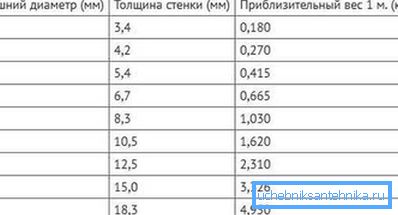

Tabela veličine i težina PP-cijevi.

Obratite pažnju! Materijal ima značajan koeficijent toplotne ekspanzije, koji se mora uzeti u obzir prilikom projektovanja i montaže cevovoda.

Jedna od karakteristika PP cijevi je i sistem plastične armature sa staklenim vlaknima ili aluminijumskom folijom. U prvom slučaju, staklena vlakna su integrisana između slojeva polipropilena, u drugom - folija je zalepljena. Ojačanje povećava snagu cevi i mogućnost izdržavanja visokih pritisaka, a takođe značajno smanjuje koeficijent toplotne ekspanzije.

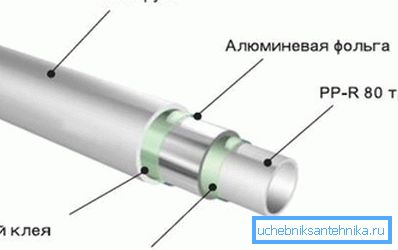

Primjer strukture cijevi, ojačanog aluminijumskom folijom.

Obratite pažnju! Za sisteme grejanja sa centralnim hranilicama ili autonomnim sistemima sa vrućim rashladnim fluidom (ne više od 90 - 110 ° C) najbolje su pogodne armirane cijevi od PPR randomizovanih polipropilen kopolimera.

Takođe, za prevazilaženje efekata ekspanzije materijala tokom instalacije obezbeđuju se annularni kompenzatori i drugi načini izravnavanja. S druge strane, plastičnost omogućava proizvodima da pokažu dobru žilavost i fleksibilnost.

Vrsta

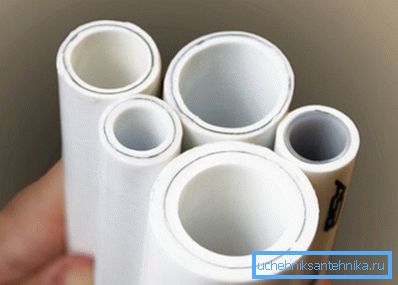

Postoji nekoliko standardnih sorti cevi.

Ako govorimo o vrstama cevi od polipropilena, onda ih ima nekoliko:

  1. PN-10 u obeležavanju znači da je proizvod dizajniran za nominalni pritisak od 10 atmosfera (1 MPa) i može se koristiti za ugradnju cevovoda za dovod hladne vode ili sistema grijanja sa temperaturom hladnjaka ne više od 45 stepeni. To je najjeftiniji i krhki izgled;
  2. PN-16 nam govori o nominalnom pritisku od 16 atmosfera i temperaturi koja nije veća od 60 stepeni. Obim upotrebe je isti kao i kod prethodne vrste, samo je ova klasa pouzdanija i izdržljiva;
  3. Oznaka PN-20 označava pritisak od 20 atmosfera i maksimalnu temperaturu od 95 stepeni. Može se koristiti u sistemima za grejanje i grejanje;
  4. Ako imamo skraćenicu PN-25 ispred nas, onda vidimo najsnažnije raznovrsne cijevi u kojima je neophodno ojačanje. Proizvodi izdržavaju pritisak od 25 atmosfera i kratkoročni porast temperature do 110 stepeni i izgledaju kao pouzdani.

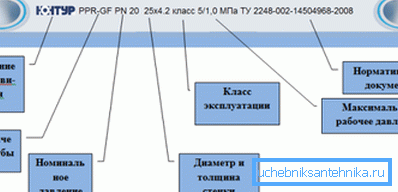

Pravila za čitanje oznaka.

Takođe, proizvodi se mogu razlikovati pojačanjem. Kvalitet i troškovi aluminijumskog sistema se ne razlikuju od onih u strukturama od fiberglasa, ali je varenje proizvoda sa vlaknima lakše, posebno za rad s vlastitim rukama.

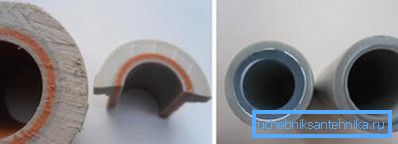

Rezanje cevi sa vlaknima (levo) i aluminijumskom (desno) armiranjem.

Obratite pažnju! Za centralizovane sisteme grejanja bolje je koristiti samo ojačani cevovod, s obzirom na to da je hladno vreme za Rusiju uobičajeno.

Među prednostima PP-proizvoda razlikuju se njihova jednostavna instalacija. Da bi se ovladala tehnika zavarivanja socket-a, nije potrebna posebna znanja ili vještine, veza traje nekoliko minuta i ima visok kvalitet, trajnost i čvrstoću. Za razliku od električnog zavarivanja, troškovi energije za instalacione poslove su neznatni.

Zaključak

Sve veća popularnost cevi za polipropilen u našoj zemlji je prouzrokovana brojnim objektivnim prednostima i karakteristikama samog materijala i njegovih proizvoda. U članku je video gde se možete upoznati sa pravilima rada na ugradnji PP-cijevi.
