Polipropilenske cevi za grijanje: 5 faza ugradnje sistema

Početnici koji nemaju dovoljno praktičnog iskustva, kada odlučuju o izboru određenih tehnologija za dizajniranje sistema za kontrolu klime, pitaju se da li se polipropilenske cijevi mogu koristiti za grijanje. Nedvosmislen odgovor možete dobiti samo tako što ćete čitati materijal ispod.

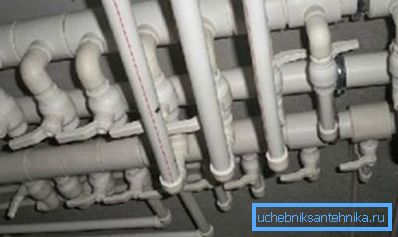

Polipropilenske cijevi - odličan materijal za uređenje grijanja

Karakteristike polimera

Prije svega, treba napomenuti da je ova vrsta plastike, kao i svaka druga, odlična za transport tekućeg medija, odnosno hladnjaka u sistemu grejanja sobe.

Pored toga, grejanje polipropilenskih cevi ima mnoge prednosti koje ugodno razlikuju ovo rješenje u odnosu na postojeće alternative.

To uključuje:

  1. Jednostavna instalacija. Cevi od polipropilena za grejanje spojene su spojem pomoću lemljenja. Ova tehnologija, za razliku od zavarivanja čeličnih delova, ne izaziva poteškoće čak i za početnika i ne zahtijeva učešće stručnjaka sa strane, cijena usluga koja je dosta visoka.

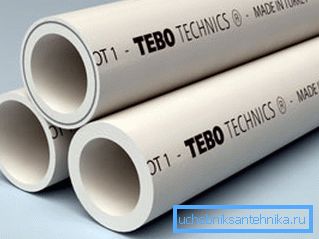

Na fotografiji - cevi od pene
  1. Polipropilen, koji je jedan od vrsta plastike, ne oksidira u vazduhu, jer sistem grejanja polipropilenskih cevi apsolutno nije predmet korozije. Ovo znatno produžava život.
  2. Na unutrašnjoj površini cjevovoda, zahvaljujući izuzetnoj glatkosti plastike, ne postoji odlaganje mineralnih soli rastvorenih u vodi.. Zbog toga, čak i nakon mnogo godina, kapacitet grejnog sistema i, shodno tome, njegova efikasnost neće se smanjivati.
  3. Polipropilenska cijev za grejanje, uprkos fleksibilnosti, ima visoku mehaničku čvrstoću. To znači da mreža za grejanje u zatvorenom prostoru izrađena od ove vrste polimera može izdržati visoku temperaturu medijuma za prenos toplote i povećan pritisak tečnosti za cirkulaciju.
  4. Pravilno dizajnirana i projektovana grejna šema napravljena od polipropilenskih cevi, zbog visoke brzine protoka tečnosti, razlikuje se u povećanju efikasnosti u odnosu na grejanje od metala.
  5. Niski procenjeni troškovi ugradnje sistema grejanja omogućavaju uštedu.
Korišćenje jeftinih polipropilenskih cevi štedi novac.

Savjet! S obzirom na to da se cevi za grejanje napravljene od polipropilena lako mogu zavariti jedni drugim svojim rukama, lako možete samostalno projektovati potrebnu vodovodnu mrežu, što dodatno smanjuje troškove.

Izbor materijala

Postoje različiti tipovi polipropilenskih cevi. Ali ne svaka njihova vrsta pogodna je za snabdevanje vodom i grejanje. Sve potrebne tehničke karakteristike odražavaju se u GOST R 52134-2003.

Ovaj dokument takođe pokazuje prečnik polipropilenskih cevi za grejanje - stol u njemu omogućava vam da izaberete odgovarajući tip delova u zavisnosti od temperature, pritiska i vrste nosača toplote.

Obeležavanje polipropilenskih cevi pomoći će da se razlikuju različiti delovi polimera: PN 20 i PN 25 su pogodni za zagrevanje. Plastika koja se koristi u njihovoj proizvodnji omogućava transport tečnosti čija je temperatura 90 stepeni Celzijusa (standard takođe obezbeđuje kratkoročni višak ovog parametra za 10 stepeni) .

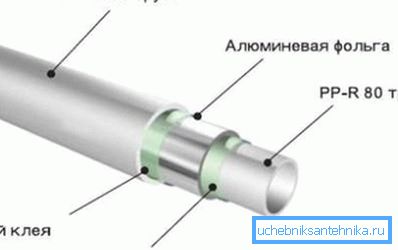

Šema uređaja ojačana polimerna cijev

Brojevi nakon oznake slova ukazuju da pritisak rashladne tečnosti u sistemu grijanja može biti 20 ili 25 puta veći od atmosferskog.

Bolje je koristiti polipropilenske cijevi i fitinge za grijanje, označeni sa PN 25. Ovi proizvodi su ojačani tankom metalnom folijom, što daje vodovodnom mrežu dodatnu pouzdanost.

Bez obzira na to da li instalirate novu mrežu grejanja prostora ili banalnu zamenu cijevi, pre nego što ih nabavite, trebali biste biti sigurni u kvalitet:

  • proizvod mora imati savršeno okrugao i čak oblik;
  • struktura plastike od koje su cijevi postavljene, mora biti ravnomjerna u dužini;
  • na cevi mora obavezno označiti, preko koje možete saznati datum proizvodnje, broj serije i druge tehničke parametre.

Obratite pažnju! Za proizvodnju grejne mreže morate kupiti cijevi i fitinge koji ih povezuju proizvedeni od strane jedne biljke. Svaki proizvođač može napraviti male promjene u sastavu korištenog polimera. Nakon toga, prilikom spajanja, to može dovesti do pojave braka i labave veze delova jedni sa drugima. Pored toga, dimenzije proizvoda različitih proizvođača mogu se malo razlikovati.

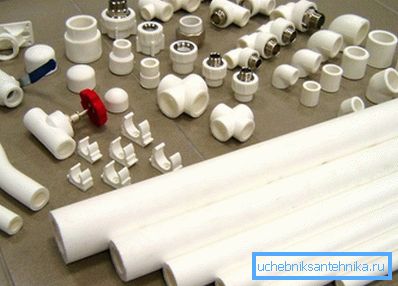

Pažljivo izaberite materijal za ugradnju grijanja

Montaža sistema grejanja

Faza 1. Izračunavanje

Uprkos činjenici da se instalacija sistema grejanja može uraditi nezavisno, preporučljivo je dizajnirati ga profesionalnom inženjeru. Samo on može izračunati sve potrebne parametre i napraviti crtež prema kojem će se izvršiti skup.

Izbor specifičnog tipa grejanja zasniva se na karakteristikama prostora i njegovoj površini. Pored toga, u zavisnosti od korišćenih radijatora, mogu se instalirati sistemi sa gornjim dovodom rashladne tečnosti i nižim.

Pre izrade dokumentacije, specijalista mora pregledati stan, ukloniti stvarne dimenzije, proveriti prisustvo ili odsustvo izolacije i tako dalje.

Završni projekat, pored direktnog crtanja, treba da ukazuje na:

  • Koliki je prečnik cevi za polipropilen koji se koriste prilikom projektovanja sistema grejanja u prostorijama;
  • uglovi na kojima se moraju postaviti glavni cevovodi kako bi se obezbedio prirodni tok vode;
  • fiksne tačke i načine za povezivanje radijatora i drugih uređaja (kotao, bojler itd.).

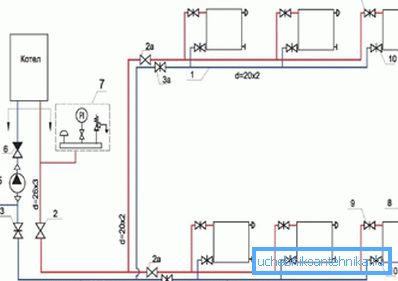

Pre ugradnje grijanja potrebno je izvršiti crtež

Faza 2. Potrebni alati

Grejanje s polipropilenskim cevima će funkcionisati dugo i efikasno samo ako je prilikom instalacije pažljivo pratio postupak lemljenja.

Cijevi za lemljenje cijevi

U ovom radu ćete biti neophodni ne samo direktno cevi i fitinge, već i specijalna oprema:

  • specijalna mašina za zavarivanje za lemljenje polipropilena (takođe se zove "željezo" ili "lemljenje");
  • mlaznice koje omogućavaju zagrevanje delova različitih prečnika;
  • specijalni rezač cijevi ili makaze, pomoću kojih možete sječiti dijelove cijevi željene dužine;
  • brijač - uređaj za uklanjanje ostataka armaturne folije sa kraja cevi, koji može ometati lemljenje;
  • Faskosnimitel - uređaj koji pravi košuljicu na rezu cijevi, zahvaljujući tome što bolje ulazi u priključak za povezivanje cijevi.

Faza 3. Priprema

Pre nego što nastavite sa priključkom, potrebno je na poseban način pripremiti cevi za upotrebu:

  1. Zahvaljujući specijalnim makazama ili rezačem cijevi, stečene polipropilenske cijevi se presječavaju dužim potrebama;

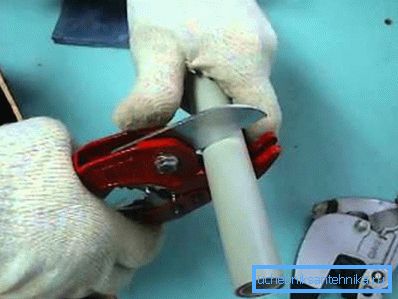

Sečenje cevi od polipropilena
  1. Sa kraja cevi (njen spoljni deo) uklanja se obloga sa širinom od 3 mm pod uglom od 15 stepeni. Zahvaljujući ovom radu, cev je lakše ući u priključne armature. Pored toga, oštri kraj ne "očisti" sloj zagrejane plastike, što može dovesti do kršenja zategnutosti zgloba u budućnosti.

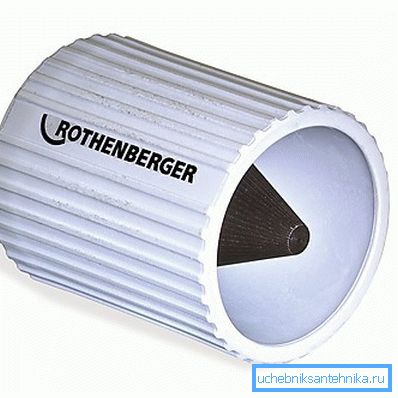

Alat za cijevi za cijevi
  1. Cev i unutrašnja površina fitinga treba temeljno očistiti od prašine i otpadaka, a zatim razmasti sa posebnim smešom.

Faza 4. Zavarivanje

Potrebno je započeti rad sa pripremom opreme:

  1. Instalirajte gvožđe na poseban štand, koji olakšava njegovu upotrebu i štiti od povreda.
  2. Termostat uređaja treba postaviti na 270 stepeni Celzijusa. Ova temperatura je optimalna za zavarivanje cijevi od polipropilena tokom instalacije sistema grijanja.
  3. Nakon toga, morate čekati da se uređaj ugreje. Kraj ovog procesa će biti označen zelenim LED-om.

Proces povezivanja cevi jedni sa drugima vrši se u sledećem nizu:

  1. Priključak se postavlja na pin za lemljenje, a cijev se ubacuje u utičnicu. To se mora učiniti istovremeno, tako da se grejanje i topljenje plastike na oba dela odvija ravnomerno.

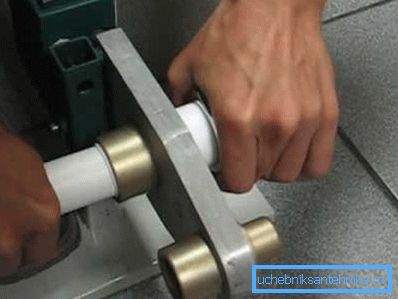

Taljenje polimera pre spajanja
  1. Vreme zagrevanja zavisi od prečnika upotrebljenih delova i naznačeno je u pratećoj dokumentaciji za gvožđe za lemljenje.
  2. Na kraju taljenja, potrebno je ukloniti cijev i montirati od lemilice i ubaciti ih u jedno u drugo.

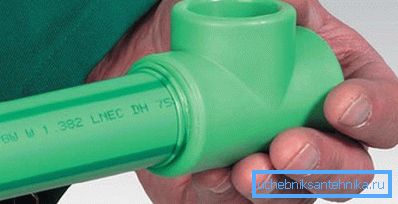

Priključivanje delova jedni sa drugima

Da bi se obezbedio maksimalan kvalitet tokom priključka, preporučljivo je da sledite ove savete:

  • povezujući delove, morate osigurati da je njihova aksijalna linija strogo paralelna;
  • tokom očvršćavanja plastike ne može se pomeriti cijev i montiranje;
  • kada se pridruži proizvodu zabranjeno je okrenuti oko svoje ose.

Faza 5. Fiksiranje

Priključak sa radijatorima grejanja se vrši pomoću posebnih brzo-odvojivih elemenata koji su pričvršćeni na krajnjim dijelovima cevovoda za grejanje.

Da bi se izbeglo preopterećenje tokom rada, sve završene delove treba fiksirati na zid s stezaljkama ili zagradama. Moraju biti dizajnirani da izdrže težinu cijevi napunjene vodom. Na isti način postavljeni radijatori.

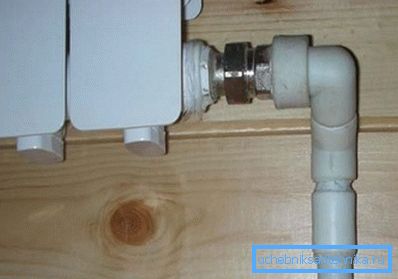

Priključivanje polimerne cevi sa radijatorom

Zaključak

Uputstva sadržana u ovom članku detaljno opisuju redosled postupaka koji vam omogućavaju da opremite jednoprovodno grejanje privatne kuće sa sopstvenim rukama od polipropilena. Slična konstrukcija se vrši i izgradnja slične šeme u stanu. Više detalja o našoj temi će vam reći video koji vam je ponuđen.
