Polaganje cevi bez cevi: karakteristike ovog modernog i

Polaganje cevi bez čvorova je uobičajeno ime za sve slične radove koji se obavljaju zatvorenim metodom. Ove tehnologije su više obećavajuće i poželjnije od otvorenih stilskih metoda, pošto mnogo ekonomičnije.

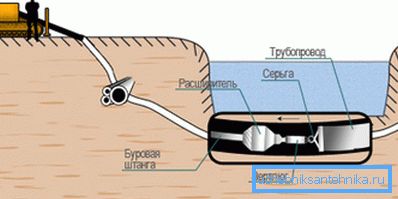

Slika prikazuje shematski prikaz HDD metoda.

Karakteristike zatvorenih metoda polaganja cevi

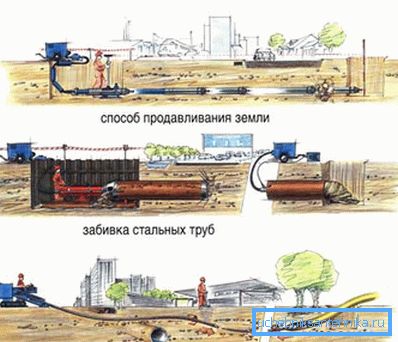

Metode postavljanja zatvorenih cijevi.

Sledeće tehnologije pripadaju zatvorenim vrstama polaganja.

  1. HDD - horizontalno usmereno bušenje.
  2. Mikro tuneliranje.
  3. Stiskanje metalnih kućišta.
  4. Bušenje pomoću suger metode.
  5. Punkcija metoda.

O prvom od njih ćemo detaljnije govoriti.

HDD metoda

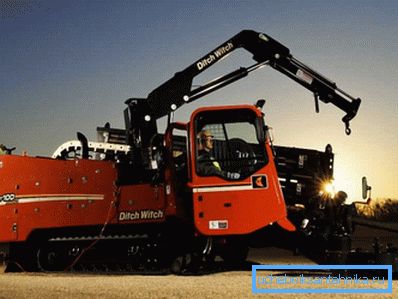

Oprema za bušenje

Ovaj metod je najupečatljiviji i pogodan za zatvoreno postavljanje različitih inženjerskih mreža. Može se koristiti za instalaciju polietilena, čeličnih cijevi od livenog gvožđa sa poprečnim presekom 63/1000 mm, na dubinama do 25 m (saznajte kako se kabl postavi samostalno u cevima raznih vrsta).

Obratite pažnju! Dužina takvih podzemnih dijelova može dostići 1,2 km. Zavisi od cevi koje treba vući. Za realizaciju rada određene metode, po pravilu, izabrano je na gradilištu.

Obavezno je napraviti radne crteže, jer Većina zatvorenih tehnologija su zamenljive.

Polaganje cevi bez cevi je pogodno za transport gasova i raznih tečnosti.

Sa njenom pomoći povlače:

  • električni kablovi;
  • snabdevanje vodom;
  • gasovod;
  • naftovod;
  • kanalizacioni sistem;
  • komunikacijski kablovi i druge mreže.

Primenjene mašine i oprema

Glavni alat za implementaciju metode HDD-a su bušilice.

Kao dodatna tehnika se koriste:

  • izvođači cjevovoda;
  • lokacijski sistemi;
  • strujni generatori;
  • mešavine i malter čvorova;
  • aparati za zavarivanje;
  • auto-manipulatori za isporuku opreme za bušenje;
  • motorne pumpe itd.

Prednosti bezvodnih načina

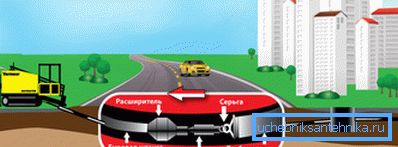

Metoda omogućava da se ne uništi pejzaž i infrastruktura lokacije.
  1. Zapremina zemljanih radova značajno je smanjena.
  2. Troškovi izgradnje mogu se smanjiti na 30%. Uključujući, zahvaljujući uključivanju manjeg broja radnika i posebne opreme.
  3. Period izgradnje može se smanjiti za 15/20 puta.
  4. Pejzaž, uključujući uređenje lokacije, ostaje nepromenjen.
  5. Površina ceste je očuvana.
  6. Mogućnost polaganja cevi pod linijama podzemne železnice i dalekovoda, plitkih rezervoara, naftovoda i gasovoda, u slobodnim zemljišnim i stenovitim formacijama. Možete bušiti bunare i pod okolišnim zonama, izgradnju zemljišta koja je zabranjena.
  7. Upotreba instalacija za HDD u velikoj mjeri pojednostavljuje postupak i smanjuje vrijeme za dobijanje dozvola i dokumentaciju o pomirenju za realizaciju radova.
  8. Korišćenjem metode eliminiše se blokiranje ulica ili blokiranje saobraćaja.

Tehnologija radi

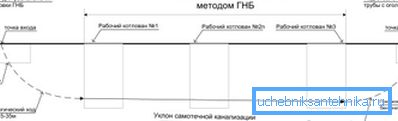

Šema za postavljanje cjevovoda.

Polaganje cevovoda koji koriste HDD uključuju sledeće faze rada.

  1. Geodetska studija lokacije i određivanje svojstava zemljišta. Kao što se zahteva u problemima područja bušene rupe.
  2. Projektovanje podrazumijeva obračun trajekta bušenja, pripremu potrebne dokumentacije, koordinaciju u relevantnim slučajevima.
  3. Direktna priprema za rad: iskopavanje početnih i pripremnih jama, isporuka opreme za bušenje na gradilište, dovodeći ga u radno stanje.
  4. Bušenje pilot kanala.
  5. Povećajte njegov prečnik.
  6. Polaganje cijevi
  7. Završetak građevinskih radova.

Priprema za bušenje

  1. U ovoj fazi se prikupljaju i proučavaju svi podaci koji se odnose na karakteristike zemljišta na gradilištu. Uzimaju se u obzir sastav zemljišta, njegove osobine, prisustvo i dubina podzemnih voda i podzemnih postrojenja.
  2. Da bi se odabrala optimalno odgovarajuća oprema i tehnologija, vrši se senzor tla.
  3. Nakon dizajna rad treba uskladiti i dobiti dozvole za postavljanje cjevovoda u ovom odeljku.

Dobro se provjeri

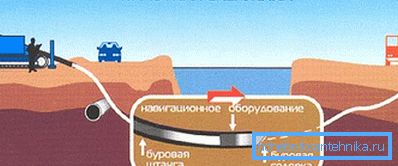

Dobro bušenje.

Uputstvo upozorava da bi postavljanje mreže trebalo započeti stvaranjem pilot-bunara.

  1. U tu svrhu se koriste oprema za specijalno bušenje i alati za opremanje horizontalnih bušotina. Mašina je opremljena bušilicom sa radijatorom.
  2. Kombinuje se sa bušilicom. Promeni svoj pravac i poziciju sam uradi sam strojar. Stezaljka je čelična cev, dužine do 3 m i preseka od 60/80 mm.
  3. Dok glava ide duboko u stijenu, štapovi se privijaju jedni drugima.. Dakle, sve dok se ne postigne projektna dužina bunara.

Obratite pažnju! Osnovni zadatak ove faze rada je da dobro bušimo duž staze definisane projektom. Odstupanja od nje su neprihvatljiva.

  1. Takvo bušenje se naziva i smernicama.. Njegov kurs se lako može kontrolisati. Proces rada se prati zahvaljujući senzoru montiranom u glavu bušilice, koja šalje signale specijalnom lokatoru.
  2. Ako se podaci o odstupanju šipke od kursa dizajna pojavljuju na monitoru, operater ga vraća na željenu putanju sa nekoliko kretanja.
  3. Od tada kada se koristi HDD, slojevi tla i kamena su uništeni, kako bi se spriječile kolapsi, kolaps bunara i eventualna neuspjeha opreme, ojačani su zidovi kanala. U tu svrhu se koristi specijalno bušenje blata (bentonit).

Proširenje kanala

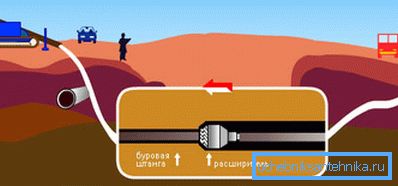

Proširenje prečnika kanala.
  1. Zatim se pilot bunar proširuje do željene veličine. Za to se koriste ekspanderi.
  2. Alat se povlači sa izlaznog kraja kanala do njegovog početka. Tokom rada, okreće se oko svoje ose i preseca stenu, čime se povećava prečnik bunara.
  3. Da bi se cevi mogle proširiti kroz bunar bez problema, veličina kanala mora biti 35/50 procenata veća od njihovog prečnika.
  4. Ukoliko je namijenjena za instalaciju cjevovoda velikog prečnika, bunar se proširuje i dosledno izvlači 2/3 proširenja. Presek svakog od njih je veći od prethodnog. U nekim slučajevima se koristi kalibrator.

Polaganje cevovoda

Povlačenje cevi.
  1. Bušilice se koriste ne samo za stvaranje horizontalnih bušotina, već i za postavljanje cjevovoda na način izvlačenja.
  2. Sa zadnje strane kanala prema mašini, alat za proširenje se ponovo vuče. U toj fazi, cevčica za cevi je fiksirana na njoj, kao i držač za povlačenje.
  3. Pomerajući se u pravcu bušilice, ekspander izvlači cev duž kanala.
  4. Proces prati operater. Prati broj bušilica izabranih iz bunara. To omogućava mogućnost dobijanja informacija o cijevi izvlačenjem kanala.

Završna faza

  1. Kada se završi zatvaranje cevi, stručnjaci proveravaju kvalitet stvorene mreže, upoređuju rezultat sa projektnom dokumentacijom i isporučuju predmet klijentu.
  2. Prenosi završenu radnu inženjering grupu. Stručnjaci daju klijentu svu potrebnu dokumentaciju. Garantuje održavanje objekta.

Obratite pažnju! Tehnička dokumenta na instaliranoj cevovodi moraju nužno uključiti detaljan plan podzemne inženjerske mreže, sa naznakom terena. Potrebno je, uključujući i zamenu cevi bez zamršenosti.

Zaključak

Polaganje cevi bez metala po HDD metodi je moderan i visokotehnološki način. Omogućava vam da brzo montirate inženjerske mreže, a trošite relativno malo finansijskih sredstava (pogledajte i članak Postavljanje cevi za kanalizaciju u kući: korak po korak vodiča o uređenju kanalizacije).

Video u ovom članku će vam dati priliku da pročitate više informacija.
