Pocinkovane cijevi za grijanje: karakteristike cijevi,

Čelične cijevi, poznate već duže vrijeme, a sada nisu izgubile svoju popularnost u građevinarstvu, jer mogu izdržati povećana opterećenja i dobro se odupreti spoljašnjim uticajima, s izuzetkom, možda, korozije. Da bi se izbeglo uništavanje cevi za grejanje kao rezultat rđe, gvožđe je prekriveno slojem cinka. Dole navedeni materijal je posvećen specifičnostima projektovanja mreža za grijanje napravljenih od pocinkovanih cijevi.

Pocinkovane cijevi se mogu koristiti za ugradnju sistema grijanja

Karakteristike čeličnih cijevi

Classic

Konvencionalne cijevi od crnog metala korištene su u izgradnji različitih zgrada i objekata dugo vremena. Njihova popularnost je zbog sposobnosti da izdrže povećana opterećenja, ali i da ne propadnu pod uticajem negativnih vanjskih faktora.

Znatan uticaj na popularnost ima cenu. Cijevi od ugljeničnog čelika, koje imaju visoke tehničke karakteristike, prilično su pristupačne.

Razmatrani materijali se jednostavno kreiraju za projektovanje grejnih mreža:

  • na njih je moguće transportovati nosač toplote zagrejan na temperaturi iznad + 100 stepeni Celzijusa;
  • kada tečnost zamrzne u hladnoj sezoni (na primjer, u slučaju nesreće kotla), cjevovodi se mogu zagrejati otvorenim plamenom.
Čelik je izdržljiv i pouzdan, ali podložan koroziji

Ali ne pominjati značajne nedostatke:

  1. Proces projektovanja grejne mreže čeličnih cijevi je prilično težak, zahtijeva posebne vještine i upotrebu sofisticirane opreme.
  2. Čelične cijevi je teško dati željeni geometrijski oblik, posebno kada ih treba savijati na nekoliko mjesta pod različitim uglovima.
  3. Metal dobro provodi toplotu, tako da prilikom instalacije grejne mreže (posebno sa otvorenim površinama), čelične cijevi treba pažljivo zaštititi toplotno izolacijskim školjkama, staklenom vunom ili mineralnim vlaknima.
  4. Metalni proizvodi su visoko podložni koroziji, pa njihov prosečan vek trajanja ne prelazi 10-15 godina.

Kao što je već pomenuto, to je poslednji faktor koji ograničava upotrebu opisanih materijala za projektovanje cjevovoda.

Da se nosi sa problemom na dva načina:

  1. Koristite polimerne delove. Postoje cevi različitih vrsta plastike, od kojih se mnogi uspešno koriste u projektovanju sistema grejanja za kuće i stanove. Međutim, oni nisu u stanju da izdrže više unutrašnjeg pritiska i vrlo visoke temperature rashladne tečnosti.
Cijevi od plastike nisu podložne koroziji, ali imaju malu snagu

Još jedan nedostatak plastičnih cijevi je mala čvrstoća, naročito udarac.

  1. Pokrivajte čeličnu cev sa zaštitnim slojem cinka. U ovom slučaju se može izbjeći korozija, ali samo ako se voda koristi kao tečnost za prenos toplote. Antifriz, koji je hemijski aktivan, smanjuje sve prednosti galvanizacije na nulu.

Međutim, sistem grejanja pocinkovanih cijevi je pouzdaniji, pa je smisla zaustaviti opis tih dijelova detaljnije.

Pocinkovano

Galvanizacija cevi pomaže da je pouzdano zaštiti od izgleda žarišta korozije i produžava životni vek za nekoliko godina.

Obratite pažnju! Ne samo da proizvodi od čelika pokrivaju zaštitni sloj cinka. To mogu biti cijevi od livenog gvožđa, kao i drugi proizvodi namenjeni za transport tekućina.

Uputstva za proizvodnju pocinkovanih cevi pružaju dvije osnovne metode primjene zaštitnog sloja:

  1. Vruće. Gotovi čelični deo potopljen je u posudu napunjen tečnim cinkom na temperaturi od + 450 stepeni Celzijusa.
Na slici - proces čeličnih delova vruće pocinkovane
  1. Difuzija. U ovom slučaju, cink ne stvara samo zaštitni sloj. Zahvaljujući posebnoj tehnologiji, atomi dva materijala međusobno prodiru jedan drugom, formirajući jak sloj otporan na oksidaciju.

Za difuzioni tretman koristi se cinka u prahu, a ne tečnost. Cevi se postavljaju u posebne kontejnere, gde se odvijaju posebne reakcije, koje cevi daju ne samo mehaničku, već i elektrohemijsku čvrstoću.

Obratite pažnju! Obloga difuzije nanosi se samo na čeličnu cev, pošto drugi materijali nisu u mogućnosti da interakciju sa cinkom.

Diffusion galvanizacija pokriva cijevi sa pouzdanijim zaštitnim slojem

Samostalni dizajn sistema grejanja

U proizvodnji klimatske mreže pocinkovanih čeličnih cijevi možete koristiti dvije vrste priključaka:

  • električni ili gasno zavareni;
  • koristeći navojne armature.

Treba napomenuti da i prvi i drugi metodi zahtevaju od majstora da ima određene građevinske sposobnosti. Ako sumnjate u vaše sposobnosti, bolje je poveriti postupak instalacije iskustvenim vodoinstalaterima.

Zavarivanje

Proces izrade metode grejanja zavarivanja sastoji se od sledećih koraka:

  1. Vertikalni glavni nosači (snabdevanje i povratak) su montirani, a zatim se vodoravna žičara izrađuje od njih do svakog radijatora centralnog grejanja.

Savjet! Ako nadogradite stari sistem grijanja, preporučljivo je izvršiti instalaciju cijevi prema starijoj šemi, izvršavajući njihovu sekvencijalnu zamjenu. Takve inženjerske mreže su vrlo pažljivo projektovane i testirane, pa zbog toga nepotrebno donose velike promjene nije neophodno.

Zavarivanje je odgovoran i složen proces.
  1. Gasno zavarivanje se vrši pomoću specijalnog leza debljine od 0.8 do 1.2 mm. Ako se koristi električno zavarivanje, neophodno je koristiti elektrode s kalcijevim fluoridom ili rutilnim premazom prečnika do 3 mm. U suprotnom, tesna veza neće biti postignuta.
  2. Pocinkovane cijevi, za razliku od konvencionalnog čelika, preklapaju se. Da bi to učinili, jedan od delova je blago preplašen.

Prilikom zavarivanja cevi zaštitnim premazom, kvalitetu šiva treba posvetiti veću pažnju. Zglob ne treba da ima vreve, čipove, pukotine i druge nedostatke.

Sa istom pažnjom potrebno je napraviti rupe za cijevi i fitinge. Možete koristiti bušilicu, glodačicu ili rezu rupu pomoću štampe.

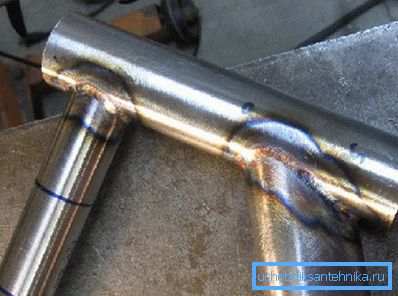

Morate pažljivo pratiti kvalitet šavova.

Ako imate inicijalne veštine rada sa aparatom za zavarivanje i odlučite sami da montirate pocinčane cevi, tokom operacija sledite sledeće savete:

  • šav se mora pokrenuti od centra dela, počevši od poda i postepeno kretati prema gore;
  • elektroda treba postaviti strogo vertikalno na površinu proizvoda (u protivnom će biti nemoguće napraviti visokokvalitetni spoj);
  • ako zavarivanje vrši na vertikalnoj površini, elektroda treba postaviti pod uglom, voditi ga odozgo prema dolje;
  • Tehnologija varenja se može koristiti za postizanje najboljeg kvaliteta.

Obratite pažnju! Zavarivanje pocinčanog cevovoda skoro nikada nije korišteno. Pod uticajem visoke temperature, zaštitni sloj potpuno isparava, zbog čega će spojevi korodirati i izgubićete sve prednosti korišćenja skupog pocinčanja. Bolje je da se zadržite na tehnologiji priključka, uključujući upotrebu navojnih armature.

Livač zavarivanja isparava zaštitni sloj cinka sa površine cevi

Fitingi

Za ugradnju sistema grejanja pomoću načina izvlačenja, potrebno je da imate potreban broj priključaka: laktove, adaptere, ventile i tako dalje.

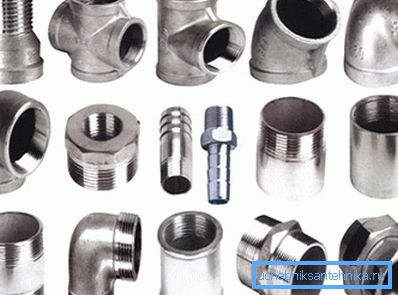

Pocinkovane cijevi za navojne cijevi

Alati različitih prečnika su takođe potrebni za navođenje. Možeš da umreš, ali bolje je kupiti šrafovsku mrtvu: ovaj uređaj vam omogućava da sečete bolje, izbegavate izobličenja.

Pored toga, biće neophodno:

  • mlin za sečenje čeličnih cevi u segmente željene dužine;
  • fajl sa kojim je uklonjena glodalica;
  • greške koje će pomoći u čuvanju radnog komada u procesu rada sa njima;
  • gasni ključevi za izvrtače i cijevi (poželjno dinamometrijski - neće oštetiti navoje namještaja merenjem sile).

Proces rezanja obično ne izaziva poteškoće čak ni za početnika, ali ovde morate uzeti u obzir nekoliko karakteristika:

  • prilikom merenja cevi, ne zaboravite da uzmete u obzir rastojanje u kojoj cijev ulazi u priključak prilikom izvrtanja;
Za sečenje pocinkovanih cevi je bolje koristiti specijalnu opremu.
  • prilikom ugradnje obratite pažnju na činjenicu da postavljanje cevi preblizu zidu neće omogućiti rezanje navoja (to zahtijeva najmanje 8-10 cm slobodnog prostora).

Montaža - lekcija nije posebno dugotrajna.

Ovde početnici čine samo dve uobičajene greške:

  1. Iskrivljavanje proizvoda duž uzdužne ose. Ako nije tačno da kombinujete cijev i fitinge, možete da prekinete navoj. Zbog ovoga, nemoguće je postići željenu tezinu, a oštećeni dijelovi će biti zamijenjeni novim.
  2. Zategnuti montažni ili zaustavni ventil previsak. Često se dešava kada zavrtite slavine, kada majstor želi malo više zategnuti maticu, tako da se ručica krana slobodnije kreće. Najčešće ovo vodi do oštećenja.

Da bi se suočili sa situacijom, završiće se demontaža i navijanje dodatnih slojeva polimerne trake ili vuče.

Docking sa radijatorima

Još jedna važna faza instalacije je povezivanje cevi sa radijatorima. Da biste to uradili, koristite posebnu vrstu priključaka - sgony.

Operacija se vrši na sledeći način:

  • sgon je pričvršćen na cev sve dok rastojanje između njenog reza i ulazom baterije dođe do 5 mm;
  • vući se na ulazu hladnjaka (duž navoja);

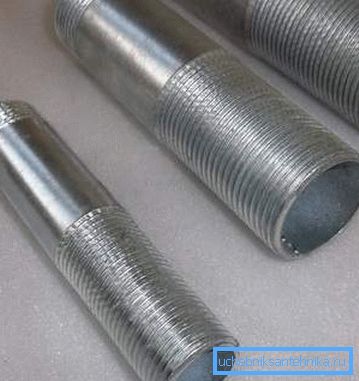

Pogoni za povezivanje cevi sa radijatorima
  • navoj se navija na navoje dok se sila ne primetne, ali ne prekomjerna;
  • Zglobovi se mogu oslikati kako bi se sprečila korozija.

Zaključak

Pocinkovane cijevi retko se koriste za izgradnju grejnih mreža. Mogu se zameniti drugim dijelovima koji su jeftiniji i lakši za montažu u spremnu klimatsku mrežu. Možete saznati više o tome iz video snimka ispod.
