Plastične cijevi: potpune informacije o vrstama, svojstvima

Sada plastične cevi imaju širok opseg upotrebe. Oni su najpopularniji za instalaciju raznih inženjerskih mreža. Plastika, polimer - ovo su uobičajena imena, tako da biste trebali detaljnije govoriti o proizvodima.

Cijevi od plastike su raznovrsne u svojstvima i primjenama.

Proizvodnja plastičnih proizvoda

Prvo, prednosti polimernih cevi.

Prednosti proizvoda

  1. Nisu predmet korozije.
  2. Otpor hidraulike u njima se ne povećava tokom vremena.
  3. Gubitak glave zbog trenja manji je za trećinu nego u metalnim kolegama.
  4. Otpornost na mraz, očuvanje plastičnosti na niskim temperaturama.
  5. Niska specifična težina.
  6. Odlična propusnost.
  7. Niska toplotna provodljivost.
  8. Materijal je dielektrični.
  9. Jednostavnost montaže sistema iz takvih cevi.

Oblast primene

Na fotografiji su postavljeni odvodni kanali i cevi.
  1. Sistemi za piće, domaćinstvo i toplu vodu.
  2. Prevoz tehničkih i hemijskih tečnosti.
  3. Isporuka / isporuka zapaljivih gasova.
  4. Sistemi grijanja.
  5. Kanalizacija i drenaža.
  6. Takve cijevi mogu se koristiti kao zaštitni kanali za električne žice i komunikacijske kablove.

Sorte od plastike

Među polimernim proizvodima razlikuju se cijevi termoplasta i termoseta. Ispod je tabela ovih materijala.

Termoplastika Reaktanti
polietilen (PE) fiberglass
polivinilklorid (PVC) fiberglass
polipropilen (PP) epoksidna smola
poliamid (PA) poliesterska smola
polibutilen (PB)

Plastika se sastoji od ugljenika izrađenog iz gasa i ulja. Tokom obrade, ova supstanca sa niskom molekulskom težinom prolazi kroz polimerizaciju.

Kao rezultat, stvoreni su novi materijali, veći je broj veza između njihovih molekula.

  1. Termoplastika se sastoji od homogenih molekula (linearne veze). Ako se materijal zagreva, postaje mekan, a hlađenje plastike će vratiti početnu strukturu. Uputstvo upozorava da je temperatura omekšavanja materijala niska (od 60 °), pa je opseg korišćenja termoplasta ograničen.
  2. Reaktoplast ima kompozitnu strukturu (prostorno povezivanje). Hemijski nije ravnomeran i prolazi kroz dodatnu preradu tokom proizvodnje. Kao rezultat, materijalni molekuli formiraju trodimenzionalne dodatne veze.

Obratite pažnju! Reaktorske plastike su toplotno otporne. Međutim, ako je prekoračen prag temperature, oni se uništavaju. Termoplastika je manje krhka, unutrašnje veze se čuvaju kada se potpuno istopi.

Glavne tehničke specifikacije

Jedna od glavnih karakteristika cevi je prečnik.

Ukupni parametri

Dole je tabela koja se odnosi na prečnike cevi.

Oznaka Dešifrovanje Karakteristično
Dn

fitinge

nominalni prečnik glavni ukupni parametar cijevi i
ID (DN)

prolaz

uslovni prečnik unutrašnji prečnik u mm
OD (D) spoljašnji prečnik spoljni prečnik u mm
En Debljina zida cevi
Standardni dimenzionalni odnos SDR

(Standardni dimenzijski odnos)

deljeno sa Dn od En (SDR = Dn: En)

     Osobine snage

Osobine snage

  1. Gustina materijala.
  2. Nominalni pritisak (PN) je nivo pritiska (nominalni) koji cev može izdržati.
  3. Minimalna potrebna snaga (MRS) - dugotrajna snaga (minimum) materijala.
  4. "C" je faktor sigurnosti. To zavisi od uslova instalacije sistema. Koeficijent 1.25 ima plastične cevi za vodovodne instalacije. Vrednost 2 / 3.15 se uzima za analoge gasova.
  5. Maksimalni radni pritisak (MOP) je radni pritisak (maksimum). Izračunato korišćenjem formule 2 • MRS: C • (SDR-1).
  6. Krutost prstena (SN), u kN / m2.
  7. Stretch sila prinosa, u MPa.
  8. Izduženje (relativno) pri kidanju, u%.
  9. Promena dužine proizvoda nakon zagrevanja, u%.
  10. Termička stabilnost proizvoda podrazumijeva njihovu otpornost na maksimalne i minimalne temperature, kao i radnu vrijednost ovog parametra.
  11. Otpornost na sporo i brzo pucanje.
  12. Snaga udarca.

Karakteristike različitih plastičnih masa

PVC drenažne cevi.
  1. PVC cevi mogu zadržati svoj izvorni oblik čak i kada se zagreje na + 85 °. Pogodni su za zavarivanje, imaju najmanji koeficijent linearnog proširenja (na temperaturi od + 60 °). Koristi se u kanalizaciji, hladnoj vodi, ventilacionim sistemima.

Obratite pažnju! Obično su PVC cevni sistemi montirani hladnim zavarivanjem. Možete ih montirati skrivenim ili spoljnim metodom.

  1. PP cijevi se koriste za hladne i toplu vodu, sklop vazdušnih kanala. Mogu se koristiti na temperaturi prevezene supstance do + 95 °. Rok trajanja je do 50 godina.

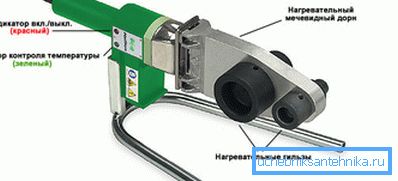

Lemljenje za difuzijsko zavarivanje.

Zavarivanje plastičnih cijevi ove vrste vrši se metodom difuzije. Prosto je, proces traje samo nekoliko minuta, a zglobovi imaju visoku zategnutost.

  1. PE cevi se koriste na niskoj temperaturi transportirane supstance. Pogodni su za spoljne sisteme snabdevanja vodom i gasom, kao i mreže koje pružaju tehničke tečnosti i gasovode. Polietilen može zadržati strukturu na temperaturi okoline i transportiranoj supstanci na -20 ° / + 40 °.

Priključite PE cev, sa poprečnim presekom manje od 63 mm, koristeći elektrofuzijske spojnice, mesingane ili PP fitinge. Plastične cijevi velikog prečnika (preko 63 mm) se spoje zavarivanjem sa butom. Analogi unakrsnog polietilena se povezuju hladnim presovanjem (trajna veza).

  1. Metalno-plastični analogi imaju trostruku strukturu. U njima između spoljašnjeg i unutrašnjeg sloja polimera je folija od aluminijuma. Ona štiti materijal od curenja kiseonika i smanjuje njegovu linearnu toplotnu ekspanziju.

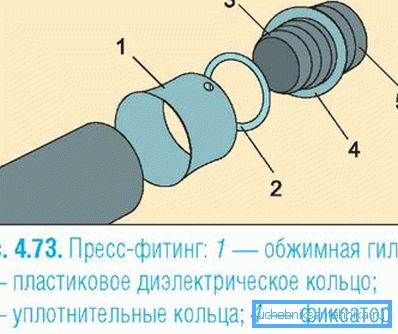

Šema povezivanja elemenata sa presom za montažu.

Sistemi takvih elemenata su sastavljeni pomoću presa i analogija kompresije. Primijenimo metalni sloj u cevima za grejanje i pritisak. Ona može izdržati temperaturu radne tvari do + 95 ° kontinuirano i do 110 ° u kratkom vremenu.

Praktična upotreba plastičnih cijevi

Mnoga inženjerska komunikacija je sada sastavljena od plastike, a ne od metala.

Kanalizacija

Prečnici i nagib cijevi za sanitarne uređaje.

PVC cevi imaju dobru otpornost na agresivnu kanalizaciju. Rad sistema je jednostavan.

Ako postane zamašena, možete rastaviti površinu i očistiti ga.

Obratite pažnju! Da biste sprečili probleme: curenje, blokada, depresurizacija, izaberite kvalitetne proizvode. Plastične cevi za kanalizaciju moraju biti potpuno glatke, bez pukotina, plikova i brušenja.

  1. Proizvedeni proizvodi imaju različit presek. Pokupi se, počevši od opterećenja na sistemu.
  2. Za stambene zgrade i male javne zgrade treba izabrati cevi od premera 110 mm. U velikim medicinskim i obrazovnim ustanovama koriste se hoteli, analogi sa prečnikom od 200 mm. Na industrijskim postrojenjima - 300 mm.
  3. Za vikendice, kuće i vikendice za jednu familijsku cijev prečnika 50 mm.
Elementi za sklapanje unutrašnjeg kanalizacionog sistema kod kuće.

Sastavljanje plastičnog cjevovoda za kanalizaciju je izuzetno jednostavno. Potrebno je samo umetnuti jedan element u utičnicu drugog pomoću gumenog zaptivnog prstena. Nije neophodno kovenje i sjaj preko zglobova.

Obratite pažnju! Kada glatki kraj nije umetnut u utičnicu, zagrijte ga preko plinske peći ili ga pročetite rastvorom sapuna. Ne pregrejati ili topiti plastiku.

Kada sastavljate kanalizaciju sopstvenim rukama u svom domu, razmotrite nagib cevovoda i dubinu njegovog temeljnog materijala.

  1. Nagib zavisi od sposobnosti sistema za samočišćenje i brzine protoka tečnosti. Za opšte kanalizacione mreže, ako je brzina protoka optimalna (0,7 / 1 m / s), nagib je 1 cm po 1 m dužine sistema.
  2. Preporučeni nivo polaganja cevi iznosi 0,7 / 0,9 m na izlazu kuće sa naknadnim produbljavanjem u smeru nagiba (ne manje od 1 metar do ulaza u septičke jame, greznicu ili bunaru).

Vodovod

Struktura alumoplastičnih proizvoda.

Za vodovodne instalacije možete koristiti cevi različitih vrsta plastike.

  1. Polietilenski analogi (međunarodna oznaka PE) imaju radni pritisak od 6/10 kgf / cm2. Minimalna temperatura njihovog rada je -20 °. Prema tome, proizvodi se mogu koristiti i za spoljne i unutrašnje dijelove sistema za snabdevanje vodom.
  2. Proizvodi od polipropilena polietilena (PEX) imaju visoke čvrstoće i poboljšane karakteristike temperature.
  3. PVC analogi imaju visoke radne kvalitete, njihova cena je relativno niska.
  4. Aluminijum-plastične cijevi (PEX / AL / PEX) drže pritisak do 10 bar. Pogodno za uređenje tople vode, jer održavati temperaturu na + 95 °.

Glavni uslov za ugradnju plastičnog cjevovoda jeste korišćenje kratkih čvorova sa povećanom čvrstinom na minimumu. Sistem mora biti što fleksibilniji. Mali broj jedinjenja smanjuje rizik od curenja.

Popraviti cevi od plastike do osnove treba da budu klipovi i pokretna podupirača.

Prilikom parenja metala i plastičnih elemenata koriste se odvojivi fitingi, sa unutrašnjim metalnim umetcima.

Ventilacija, snabdevanje gasom i grejanje

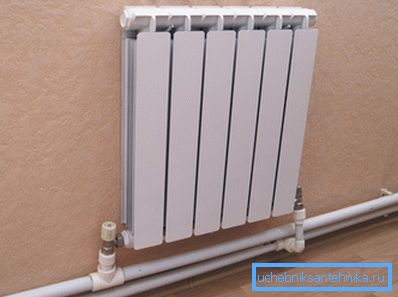

Sistem grejanja plastičnih cevi.

Prilikom sklapanja sistema grijanja, plastični elementi imaju nekoliko prednosti.

  1. Oni služe do 50 godina, a ne korodiraju.
  2. Zbog glatkosti unutrašnjih zidova, cevovod ne pravi nikakav šum kada tečnost rashladi kroz njega.
  3. Sistem ne uspostavlja kamen.
  4. Plastika ima nisku toplotnu provodljivost, pa se mediji hladno spajaju nego u metal.
  5. Materijal je otporan na promene temperature i hidraulične šokove.

Aluminijumske, PE, PVC, PP cevi su pogodne za sisteme grejanja. Poslednje analogije tokom vremena mogu izgubiti prvobitni oblik, pošto imaju visoku fluktunost. Na osnovu toga, PP cijevi bi trebali biti pričvršćeni češće.

Grejanje plastičnih cevovoda se spoje sa fitingom ili lemljenjem. Da ne bi pokvarili zidnu oblogu, potrebno je staviti na sistem dovoljan broj kompenzatora.

Kompozitna cijev od PE za glavni gasovod.

Nedavno su korišćene cijevi od polietilena za gasovode.

  1. Oni imaju visok nivo otpornosti prema spoljnim i hemijskim uticajima.
  2. Takvi proizvodi su plastični i istovremeno su izdržljivi. Njihova instalacija je pogodna i moguća u područjima sa oštrim klimatskim uslovima.
  3. Plastičnim proizvodima nije potrebna dodatna zaštita pre nego što ih postavite u zemlju, jer otporan na elektrohemijske efekte.
  4. Plastika se koristi samo za podzemnu ugradnju. Ulazak u zgradu i unutrašnje ožičenje gasne mreže vrši se pomoću metalnih cijevi.

Obratite pažnju! Upotreba PE cijevi za gasovode je zabranjena u područjima gdje zimska temperatura dostiže -45 ° ili seizmička aktivnost može premašiti 6 bodova. Ne mogu se koristiti za transport zapaljivih gasova u sistemima visokog pritiska (I i II kategorija).

Proizvodi za ventilaciju.

Još jedna niša za upotrebu plastičnih proizvoda je ventilacioni sistem. Oni garantuju pouzdanost inženjerske mreže i imaju dug vek trajanja. Prilikom instaliranja sistema u blizini izlaza za ventilaciju, glavna cijev je montirana. Od razvedenih drugih elemenata, obično sa prečnikom od 100/160 mm.

Često, kako bi se spriječilo pojavljivanje neprijatnog mirisa, takav kanal je opremljen ventilatorom. To jest, stvorena je prisilna ventilacija, koja osigurava maksimalni razmak vazduha.

Zaključak

Plastične cijevi za kanalizaciju, vodu i gasovode, ventilacija imaju razne karakteristike. Zbog toga možete lako odabrati proizvode koji su najbolje prilagođeni vašim uslovima rada. Video u ovom članku će dopuniti njegove informacije.
