Pipeline podržava - vrste i funkcije

Podupire su neophodni elementi gasovodnih sistema. Činjenica je da će čak i najkvalitetnija veza cijevi vrlo brzo postati neupotrebljiva ako struktura nije sigurno pričvršćena. Zatim razmatramo koje vrste ovih proizvoda postoje, kako se klizna podupirača za cevovode razlikuju od fiksnih cevi, iu kojim slučajevima se koriste.

Pipe Strut podržava

Opšte informacije

Pouzdanost gasovoda zavisi od mnogih faktora, kao što su:

  • Klima u kojoj se sistem koristi;
  • Težina sistema;
  • Vanjske vibracije i više.

Podrška se koristi za smanjivanje negativnog uticaja većine ovih faktora.

Najčešće se koriste u sledećim industrijama:

  • Atomske i termoelektrane;
  • Prevoz nafte i gasa na autoputu;
  • Tehnološki vrednosni sistemi;
  • Sve vrste inženjerskih projekata.

Prema GOST 36 146 88 promjer proizvoda može biti od 18 do 1620 mm. Tip metala za njih izabran je u zavisnosti od karakteristika linije i samog proizvoda.

Najvažniji materijalni zahtev je sposobnost izdržavanja teških opterećenja.

Pokretne nosače

Sorte po vrsti akcije

Svi postojeći tipovi podrške podeljeni su na dva tipa - mobilni i stacionarni. Izbor vrste delova zavisi od uslova rada linije i njegovog tipa. Dalje, saznat ćemo više o karakteristikama oba tipa (pročitajte i članak Cijevno valjanje: tehnologija i specijalni alati).

Pokretno

Ovi elementi se koriste za organizaciju zemaljskih i nadzemnih sistema. Između njih i cevi su posebni kompenzatori.

Njihove glavne funkcije su sledeće:

  • Smanjenje uticaja nestabilne temperature na cijevi;
  • Smanjenje različitih vrsta vibracija;
  • Smanjenje efekata padova pritiska unutar cevi.

Najčešće, ovi delovi se koriste u sjevernim oblastima, koje karakterišu brze promene temperature. Glavna karakteristika pokretnih elemenata je da mogu da uzimaju samo vertikalna opterećenja, ali istovremeno ne sprečavaju horizontalno pomeranje cevi koje se javljaju kao rezultat ekspanzije temperature.

Ball sistem

Pokretni delovi su od nekoliko vrsta:

Stezanje i klizanje Koristi se za sisteme naglašene deformacijama zbog efekata temperature.
Ballpoint Oni se postavljaju na prelazima autoputeva, jer obezbeđuju slobodno kretanje.
Proljeće Dizajniran za zaštitu autoputeva od vibracija.
Fiksni sistem za fiksiranje cijevi

Stacionarni

Može se koristiti i kod postavljanja zemljišta i podzemnih cjevovoda. Kako to nije teško pogoditi iz imena, cevi se pričvršćuju u vertikalnom i horizontalnom položaju.

Klasifikacija prema građevinskim karakteristikama

U zavisnosti od tehnologije ugradnje i konstrukcionih karakteristika, delovi u pitanju se svrstavaju u:

  • Zavareno kućište;
  • Clamp trup;
  • Bodyless;
  • Štit;
  • Konstrukcije strmih zakrivljenih krivina.

Zatim pogledajte sve svoje vrste.

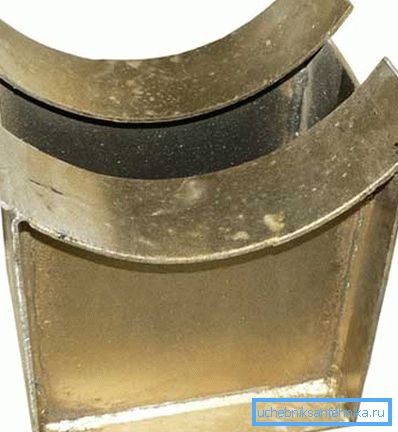

Na fotografiji - zavarena podrška

Zavareni

Zavarene proizvode odlikuju razne vrste. Oni su mobilni i nepokretni.

Njihove prednosti su:

  • Niska cijena;
  • Jednostavna instalacija;
  • Pouzdanost

Obratite pažnju! Zavareni dijelovi se koriste isključivo za čelične cijevi.

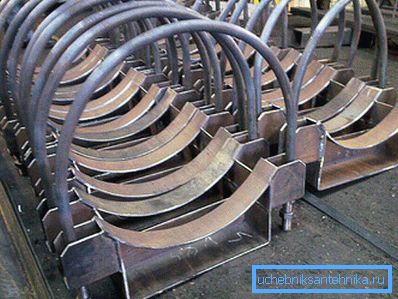

Pričvrsnice za telo

Ovi proizvodi takođe mogu biti pokretni i nepokretni.

One su podeljene u dve vrste:

  • Sa okruglom stezaljkom - dozvoljeno je nanositi i za čelične sisteme i za neke druge vrste autoputeva.
  • Sa ravnim jaramom - primjenjuju se samo na čelične majstore.

Obratite pažnju! Sistemi obruča, koji se odlikuju prisustvom krilaca, takođe pripadaju stezaljkama tela.

Packageless

U stvari, ovi proizvodi su obični stezaljke. Takođe su mobilni i nepokretni. Ako prve obezbeđuju slobodno kretanje cevi, zbog čega se takode nazivaju vodilici tipa spona, ovi se pričvršćuju zavarivanjem.

Štit podržava

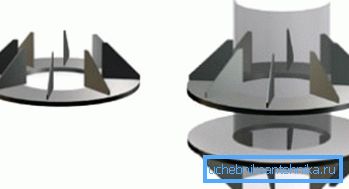

Štit

Fiksni nosači štitnika se koriste za fiksiranje vertikalnih sekcija. Njihova instalacija se vrši zavarivanjem. Najčešće se koriste kada prolaze cev kroz zid.

Strme savijene konstrukcije

Ovaj deo je instaliran pod dizajnom savijanja. Njegov dizajn može biti pokretan i nepomičan. Moram reći da se ovi proizvodi koriste ne samo za autoputeve, već i za pričvršćivanje svih vrsta opreme.

Mogućnosti instalacije

Pre svega, mora se reći da je prilično teško pravilno postaviti podloge, zato je bolje da ne radite ovu operaciju s vlastitim rukama, već da je poverite stručnjacima. Činjenica je da u slučaju kršenja tehnike ugradnje posledice mogu biti najneprijatnije, pošto se ovi elementi podvrgavaju velikim opterećenjima s samog cjevovoda i fluida koji teče kroz njega.

Razmak između ovih delova zavisi od prečnika cevi, tipa transportne tečnosti i tehnologije ugradnje proizvoda. Ova rastojanje je takođe važan parametar na kojem može da zavisi od izdržljivosti cevovoda, tako da profesionalci to treba da odrede.

Ovde, možda, sve glavne tačke koje se mogu reći o karakteristikama ovih delova cevovoda.

Zaključak

Podupire za cevovode dolaze u širokom spektru dizajna, tako da izbor zavisi od više faktora. Međutim, kako bi se obezbedio pravilan rad strukture, ne samo da se deo pravilno izabere na jedan ili drugi način, već se moraju poštovati uputstva za instalaciju (pogledati i članak Beamless Pipe: Application Field and Manufacturing Process).

Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
