Pipe ppm i njegove karakteristike

Glavni problem čeličnog cjevovoda je štetan uticaj životne sredine, što dovodi do korozije. Da bi se rešio ovaj problem, proizvođači proizvode izolaciju od polistirena (PPM). U ovom članku ćemo pogledati koje osobine ima MRP cev i ispitati obim ovog proizvoda.

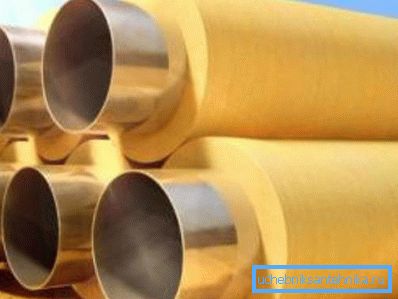

PPM cev

Karakteristike cevi PPM

Opšte informacije

Penopolimermineralnaya ljuska za cevi je izrađena od penastog polimera, na koji se dodaju mineralne punilice, koje se mogu koristiti kao:

  • Ash;
  • Pesak;
  • Slags.

Zahvaljujući ovim aditivima povećana je rigidnost školjke i čvrstoće, što ga čini imunitetom na mehanički stres. Pored toga, posebnost poliuretanske pene je vodootporna, u kombinaciji sa propustljivostima parom.

Izgled izolacionog sloja

Proizvođači stavljaju ovaj materijal na cev spolja.

Štaviše, školjka sadrži tri sloja:

  • Unutrašnji sloj otporan na koroziju - debljina 5 - 10 mm.
  • Direktno toplotna izolacija.
  • Zaštitni spoljašnji sloj, koji ima visoku gustinu. Debljina je 10 - 15 mm.

Što se tiče same cevi, izolacija se može primijeniti na proizvode koji ispunjavaju zahtjeve GOST 8731, 10704, 8733 i 20295. To jest, ovo se može zavariti ili bešavne cijevi prečnika od 32 do 820 mm i dužine do 12 m.

Obratite pažnju! Dužina neizolovanih krajeva je 150 mm sa prečnikom do 219 mm, uključujući i 200 mm sa prečnikom od 273 do 1020 mm.

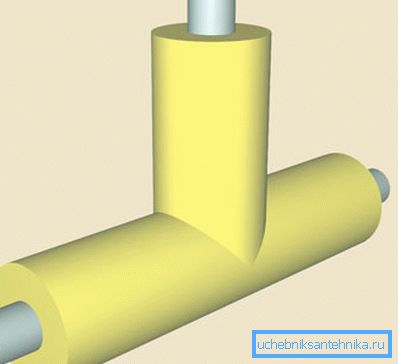

Tee u PPM plaštu

Osim cijevi, pokrivaju se i izolacijom:

  • Transitions;
  • Laktovi;
  • Teži za povezivanje cevi, kao i neke druge oblikovane elemente.

Cijevi u PPM izolaciji se široko koriste prilikom instalacije grejnih mreža, kao i cjevovoda za dovod tople vode, gdje je važno očuvati toplotnu energiju tokom transporta hladnjaka. Pored toga, ove cijevi su čak uključene u SNiP 41-02-03 kao moguću opciju pri postavljanju mreže grijanja s temperaturom hladnjaka koja ne prelazi 140 stepeni Celzijusa.

Dozvoljeni su svi tipovi zaptivki:

  • Podzemna kanale;
  • Podzemni kanal;
  • Overground.

Treba napomenuti da su ovaj proizvod razvili domaći stručnjaci koji su uzimali u obzir klimatske i neke druge karakteristike. Stoga možemo reći da je ovaj proizvod prilagođen za upotrebu u našoj zemlji.

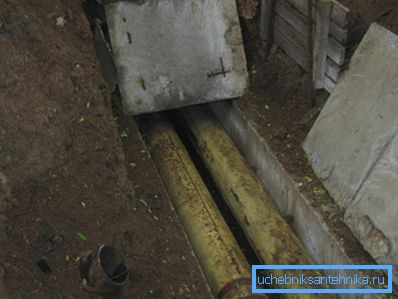

Grejna mreža u PPM izolaciji

Karakteristike izolacije

Osnovne tehničke karakteristike izolacije cevi PPM su predstavljene u nastavku:

Termička provodljivost 0,043 W / m ° C
Apsorpcija vode po težini 30 dana 6%
Adheziona cijev 0,4 MPa
Otpornost na toplotu 150 ° C
Sila pritiska 1,2 MPa
Masovna težina 280-300 kg / m3

Merit

Penopolimermineralnaya školjka ima mnogo prednosti u odnosu na druge vrste toplotnih izolatora za toplotne mreže. Ovo se ne odnosi samo na svojstva upotrebljenih materijala, već i na karakteristike dizajna, zahvaljujući kojima zadovoljava osnovne zahteve rada u mrežama za grijanje.

Konkretno, mogu se naglasiti sljedeće tačke:

  • Materijal nije "puknut" tokom rada.. Drugim rečima, tokom celog životnog ciklusa, debljina toplotnog izolatora ostaje nepromenjena.
  • Penopolimermineralno školjka za apsorpciju vode je znatno niža od istog indikatora mineralne vune.
  • PPM izolacija ima zatvorenu ćelijsku strukturu, čime pouzdano štiti čelični cjevovod od korozije (u zavisnosti od upotrebe dodatne antikorozivne zaštite). Osim toga, nema potrebe da ga pokrivate sopstvenim rukama pomoću plastične ili čelične ploče.
  • Koeficijent toplotne provodljivosti ove izolacije je nekoliko puta manji nego kod vlažne mineralne vune.. Kao rezultat, gubitak toplote kroz penopolimerno izolaciju je mnogo manji nego kroz mineralnu vunu. Dakle, u stvarnim uslovima PPM, premaz je mnogo efikasniji od izolacije za cijevi na bazi mineralne vune.
  • Niža cijena, nego na tako čestom tipu izolacije kao što je PUF.
  • Obloge povećavaju životni vek cjevovoda, što je više od 30 godina, a takođe smanjuje troškove njenog održavanja.
  • Smanjuje verovatnoću nesreće.
  • U slučaju curenja, nema potrebe za promjenom premaza., jer se suši i istovremeno zadržava svojstva.
  • Ne zahteva instalaciju DCS sistema.

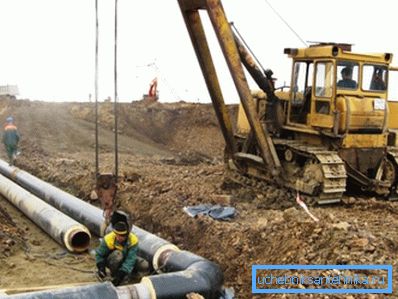

Na slici - ugradnja cevovoda u izolaciju PPM

Nedostaci

Pošto nema idealnih materijala, cevi sa ovom izolacijom imaju i neke nedostatke, od kojih su najteže:

  • Velika težina, što dovodi do njihovog transporta je povezano sa dodatnim troškovima. Pored toga, uputstva za njihovu instalaciju podrazumevaju upotrebu lifting opreme.
  • PPM ima veći koeficijent toplotnog gubitka od PPU, pošto je toplotna provodljivost polimerno-polimerne izolacije 10-20% više.
  • Toplotna izolacija PPM nije potpuno zaptivena, tako da se cevovod mora dalje obraditi antikorozivnim sredstvom.

Obratite pažnju! Maksimalni pritisak u cevovodu, napravljen od cevi od poliuretanske pene, ne bi trebalo da prelazi 2,5 MPa.

Zaključak

PPU izolacija za cevi ima niz prednosti u odnosu na druge vrste toplotnih izolatora, a naročito se može koristiti za otvorene sisteme bez dodatnih kućišta. Ali glavna stvar - to vam omogućava da uštedite toplotnu energiju rashladne tečnosti sa minimalnim gubicima, što je glavni zadatak bilo koje izolacije.

Sa videa u ovom članku možete dobiti više informacija o ovoj temi.
