Pipe bender za samu cev

Jedan od najtraženijih materijala, pri izvođenju građevinskih radova najrazličitijeg tipa, su metalne cijevi. Posebno govorimo o cevima pravougaonog oblika. U domaćinstvu koriste se za izradu različitih dizajna od arbora, do nadstrešnica i proširenja. I svi koji su se bavili njima znaju da je često neophodno savijati ove cijevi.

Problem se može riješiti na nekoliko načina, jedan od najefikasnijih među kojima je korištenje cijev bendera. Ovaj poseban alat se može naći bez problema na građevinskom tržištu. Međutim, trebalo bi reći da je cijena takvih uređaja često prilično visoka.

Savjet! Ako ne govorimo o profesionalnoj delatnosti, onda bi bilo mnogo pogodnije napraviti cijev bendera za cev sa svojim rukama.

Obim primene

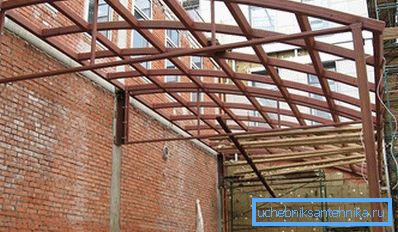

Bent Canopy Shed

Za najkompletnije razumevanje ovog problema potrebno je reći nekoliko reči o tome gde se upravo bendovi koriste. Kao što je već pomenuto, glavna primena ovih uređaja je izgradnja, gdje savijanje cijevi često je neophodno. Glavni problem je to što se bez posebnih prilagođavanja ovaj proces izuzetno teško primjenjuje. Skoro je nemoguće savijati profil bez zida, a bilo koja druga cijev može biti. Ali, ako koristite bendera za cevi, možete postići jednoobrazno savijanje cevi pod uglom do 180 stepeni bez ikakvih kasnijih problema.

Šta su bendovi?

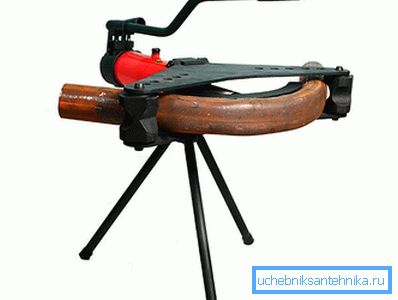

Ručni hidraulični uređaj

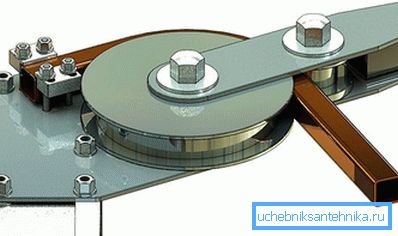

Jedinica za montiranje ručne cevi

Što se tiče onih vrsta cijevnih zatvarača, ovdje je neophodno reći da postoji nekoliko različitih vrsta ovog specijalnog uređaja i da će se na različite načine razlikovati.

  • Prvo, govorimo o činjenici da možete pronaći profesionalne modele i opcije za ekonomsku upotrebu. Oni će se razlikovati ne samo po njihovim dimenzijama, već iu svom principu rada. To znači da profesionalni modeli obično voze električni motor, a hidraulici se koriste tokom rada, ali mašine za savijanje cevi za domaćinstvo najverovatnije će biti mehaničke i raditi zbog mišićne čvrstoće osobe. Kako je lako pretpostaviti, manuelni cijev bender će biti mnogo manji i jeftiniji od svog profesionalnog partnera.
  • Osim gore pomenutih razlika, može se spomenuti i da se cijevni prečnici razlikuju u prečniku cijevi sa kojima mogu raditi.
  • Modeli se takođe razlikuju u načinu sklapanja. Dakle, moguće je razlikovati cijevne bende arbaletny, opruge i tipa segmenta.

Princip rada

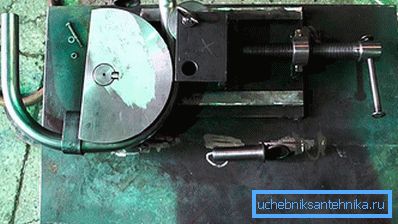

Cijev bendera na poslu

Pre nego što nastavimo sa procesom sklapanja instrumenta kao što je ručni bend za cevi, moramo reći nekoliko reči o tome na čemu je zasnovan princip njegovog rada. Međutim, poenta je u tome što cev postavljena u mašinu savija ili oko okruglog šablona sa datim površinskim radijusom, ili savijanje se javlja kao rezultat jedinstvenog mehaničkog pritiska na njegovoj površini sa jedne strane. Poželjno je u većini slučajeva, jer će lakše proizvoditi biti druga opcija. Da će on biti razmotren u nastavku.

Proizvodnja

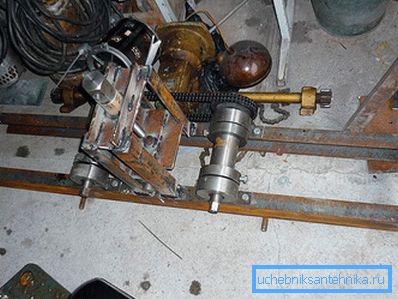

Okvir za proizvodnju

Da bi napravili visokokvalitetnu mašinu za savijanje cevi, rad treba izvoditi u fazama.

Priprema

Kao iu većini slučajeva, ako vam je potreban kvalitetan posao, trebali bi početi pažljivom pripremom. I ovde govorimo ne samo o potrebi pripreme materijala koji će biti potrebni, ali vrijedi voditi računa o tome da su svi potrebni alati dostupni.

Materijali i alati

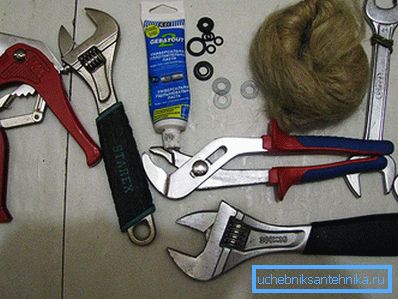

Alat

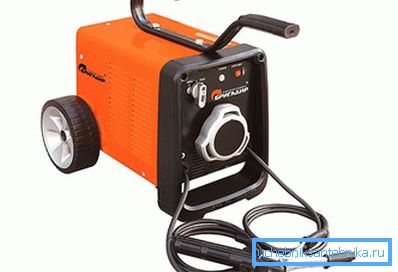

Aparat za zavarivanje
  • Metalni ugao. Napravljen je iz samog okvira mašine. Iako možete koristiti drugačiji materijal, poput istih oblika cijevi.
  • Trebaće vam tri rotirajuća ležišta vratila. Možete pretraživati ​​gotove proizvode, ali ih možete sami napraviti.
  • Nećete moći da radite bez vezica kao što su različiti vijci i šipke.
  • Bugarski sa reznim diskovima za metal.
  • Aparat za zavarivanje.
  • Merni uređaji (rulet, ugao, nivo, itd.).
  • Radni alat (skup ključa, odvijača, čekić itd.).

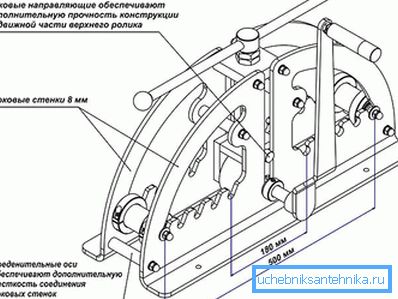

Crtanje

Pored toga, neophodno je samostalno ili pozajmiti iz specijalne literature crteže budućeg sastava. Stoga će u pripremnoj fazi biti moguće odrediti nijanse dizajna, što će značajno ubrzati proces montaže.

Okvir

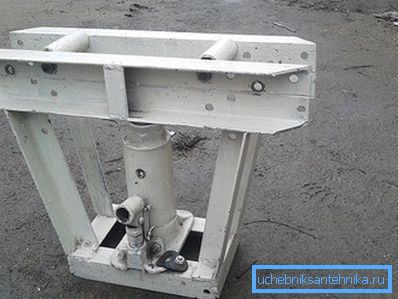

Okvir

Ako su svi pripremni koraci završeni, možete nastaviti sa radom. Prvo morate napraviti bender okvira za ležište. Nema ništa teško. Izrađen je od metalne uglove ili cevi. Materijal je isečen brusilicom, a strukturni elementi se pričvršćuju zavarivanjem. Može se dodati da se fizičke dimenzije okvira mogu odabrati na osnovu ličnih razloga, ali u isto vrijeme najoptimalnija visina kadra će biti ako je nekoliko centimetara iznad pojasa osobe koja radi.

Savjet! Ako koristimo pojmove geometrije, onda je okvir u velikoj meri paralelepiped. Iako možete koristiti druge opcije.

Shafts

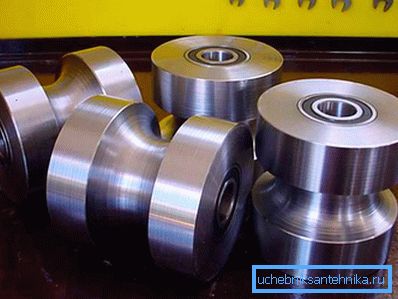

Shafts

Nakon što je glavni okvir spreman, rotirajuće osovine su joj pričvršćene. U ove svrhe možete koristiti spone za pričvršćivanje, koje se privlače u okvir sa vijkom ili pričvršćene zavarivanjem. Opšte značenje je da dve osovine treba fiksirati preko gornje ravni okvira. Ako se osovine izrade nezavisno, onda možete kao primer primiti željezni otpad željene dužine na kugličnim ležajevima sa obe strane.

Zatim morate napraviti malu pomoćnu strukturu za ugradnju treće osovine. Ideja je da je ona instalirana tako da se može pomeriti u vertikalnoj ravni. Da bi to uradio, prikačen je na poseban metalni okvir, sa podesivom visinom. Drška je pričvršćena za ovu osovinu da bi je rotirala. Za veću pouzdanost dizajna i olakšavanje rada sa uređajem, sve osovine mogu se dodatno povezati pomoću prenosa lanca. Da bi to učinili, zvezde su zavarene do osovina. Rezultat toga je da kada rotirate jednu od njih, sva tri će se rotirati.

Završetak posla

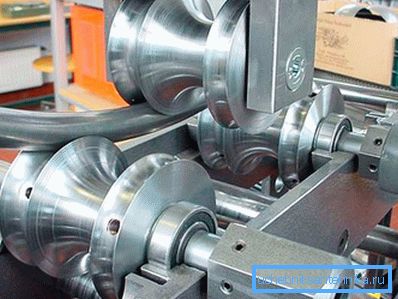

Bend za cev je spreman za rad.

Kao završna faza rada, moguće je spoljno obrađivanje celog uređaja. Ovo se odnosi na njegovo farbanje ili premazivanje sa drugom antikorozivnom kompozicijom. Što se tiče proizvodnje uređaja koji se uglavnom koriste za metal, takva prerada je neophodna. Posle toga, bubnja za cevi se može smatrati spremnom.

Uređaj će raditi na sledeći način:

  • Vrat montira na stativ.
  • Cev se ubacuje između njega i dve osovine na ram.
  • Gornja osovina pada na ravninu cevi i fiksira se s blagim pritiskom na površinu.
  • Koristeći ručku, vratilo se okreće i cev se kreće između osovina, pri čemu dobija određeno opterećenje na bočnoj strani, pri čemu se dobija mali radijus savijanja.
  • Tada je osovina malo više zategnuta i cev se povlači u suprotnom smeru, a radijus savijanja se povećava.
  • Postupak se ponavlja sve dok cev ne uzme potrebni radijus savijanja.

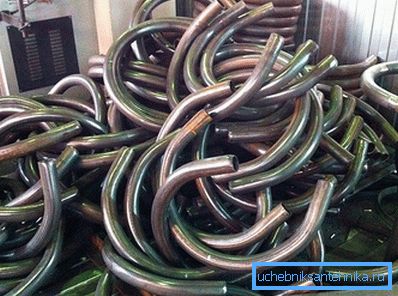

Bent pipe
Stoga je moguće postići jednoobrazno savijanje cijevi skoro do prstena, dok neće biti oštećenja zidova, što znači da će zadržati sve operativne osobine.

To možete dodati da biste poboljšali adaptaciju i olakšali rad sa njim, bilo bi korisno priključiti električni motor na mašinu. Zahvaljujući njegovoj upotrebi, rad će se odvijati mnogo brže i lakše, ali istovremeno će biti povezan sa električnom mrežom i dodatnim kilovatima na meraču.

Prilično je jednostavno napraviti manuelni cijev bendera. Štoviše, zahvaljujući ovome možete uštedjeti prilično pristojan iznos, jer čak i ako kupite sve materijale za proizvodnju, cena emisije će biti nekoliko desetina hiljada rubalja manje od kupovine završene opcije. Ako su svi potrebni alati i materijali na raspolaganju i postoji malo iskustva u rešavanju svega ovoga, posao se može izvesti tokom vikenda.

U zaključku treba dodati da su radovi na proizvodnji cijevi za brtvljenje potencijalno traumatski i da su propisi o sigurnosti obavezni i da ih strogo poštuju.

Pročitajte članke koji opisuju druge operacije cijevi:

  • Kako savijati bakarnu cijev.
  • Kako zavariti profilnu cev.
  • Kako kuvati električne zavarene cijevi.

Video

Autor video snimka napravio je ručnu cijev bendera od metala kupljenog na prijemnoj stanici za otpatke. Na ovom video snimku upotpunite uputstva za sklapanje takvog bendera za cevi.

Ovaj video pokazuje kako napraviti jednostavan cijev bendera u garaži:
