Okvir kuće profilne cijevi

Profilne cijevi su izdržljivi materijali pogodni za kreiranje kućišta. Ovaj materijal sa potrebnim alatima možete savijati, rezati i instalirati. Okvir kućišta sa profilne cijevi lako se montira i bez stručnih građevinskih veština.

Pripremni rad

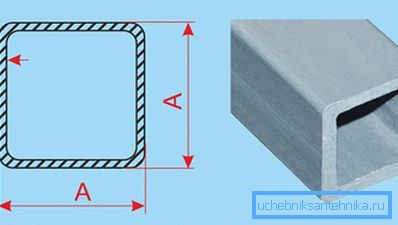

Određivanje debljine profila profila

Projektujući kuću sa ramom od oblikovane cijevi, potrebno je odabrati presek cijevi i njihov broj koristeći jedan od mnogih građevinskih kalkulatora. Neophodno je uzeti u obzir sve elemente konstrukcije koji će se koristiti prilikom postavljanja okvira spoljašnjih zidova, pregrada između prostorija, podova i krova, kao i podnih greda i donjeg dela. Pričvršćivanje građevinskih elemenata treba obaviti pomoću aparata za zavarivanje.

Savjet! Pri obavljanju zavarivačkih radova, mora se zapamtiti da njihova loša kvaliteta može negativno uticati na snagu, pouzdanost i integritet same kuće. Pored toga, uz pomoć nivoa, neophodno je vršiti konstantnu kontrolu vertikalnosti i horizontalnosti postavljenih konstruktivnih elemenata.

Pipe

Metalna konstrukcija, napravljena od oblikovane cijevi, relativno je lagana, tako da je temelj kuće moguć blok ili gomilom. Nakon što je fondacija u potpunosti stekla snagu, biće moguće preći na izgradnju kućišta.

Proces izgradnje kućišta od profila cevi

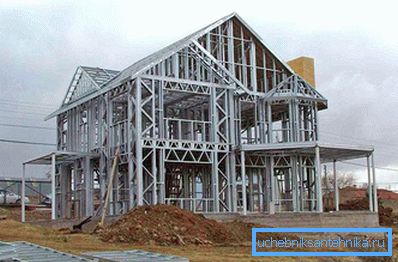

Proces izgradnje rama

Okvir glavne konstrukcije profilnih cevi montiran je u nekoliko faza:

  1. Cevi su izrađene u donjem dijelu, koji je pomoću zavarivanja povezan sa temeljima.
  2. Fiksiranje nosača na uglovima se vrši pomoću istog zavarivanja. Stalci se zavaruju elementima donjeg dela.
  3. Pričvršćivanje nosača u vertikalnom pravcu duž konture spoljnih zidova vrši se u koracima koji odgovaraju veličini materijala koji će se koristiti za zidnu oblogu. Udaljenost može biti nekoliko centimetara manja od izračunate.
  4. Gornji uređaji se vrše pričvršćivanjem regala jedni drugima zavarivanjem.
  5. Ojačavanje konstrukcije zavarivanja sa profilne cijevi vrši se vezivanjem pomoću distančnih cijevi. Ovaj korak će povećati pouzdanost dizajna.

Savjet! Predmeti koji se podvrgavaju značajnim opterećenjima, na primjer, vertikalnim poklopcima ili fragmentima donjeg dijela, preporučuju se iz proizvoda cijevi debljine 0,8 cm i poprečnog preseka 10,0 × 10,0 cm Presek dijelova distančnika može biti 6,0 × 6, 0 cm

Dalje u procesu montaže, laganje će biti postavljeno od istih proizvoda, koji će u bliskoj budućnosti postati podna osnova pod-poda. Lags se snimaju pomoću mašine za zavarivanje. Pričvršćeni su elementima nižeg sloja. Da bi površina poda ne vibrira prilikom hodanja, korak između kočnica bi trebalo da bude oko 0,5 m.

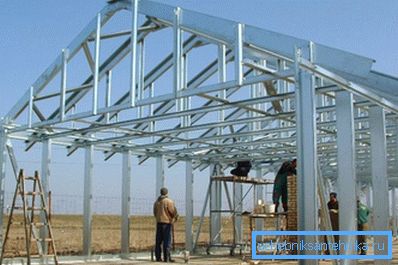

Frame Mounting

Zatim uredjuje podnožje ploče kuće od oblikovanog cevi sa svojim rukama između poda. Struktura ove strukture rama uključuje bočne grede pričvršćene na zidove, preklopne cijevi profila, na koje će se pričvršćivati ​​na dnu. Plafonska ploča će biti pričvršćena za sanduk.

Savjet! Rastojanje između plafonskih greda treba da bude takvo da pouzdano izdrži opterećenje koje proizlazi iz preraspodjele težine predmeta i ljudi za uzvratnu proizvodnju. Optimalan korak će biti 0,5 m.

Dalje instaliranje se vrši u sledećem nizu:

  1. Elementi cevnog profila uz pomoć aparata za zavarivanje fiksirani su na vrh cevovoda strukture paralelno sa spoljašnjim zidovima konstrukcije.
  2. U budućnosti, dolazi do ugradnje sistemskih rafters. Krov se može napraviti u početku odvojeno od strukture rama, ili možete odmah izgraditi gornji dio kuće. Ako je zamišljeno da se krov konstruiše od lakih materijala za krovove, biće praktičnije i brže da zavarite konstrukciju plafona iz trulja ispod i podižu ga do vrha konstrukcije da bi se spojili sa istom konstrukcijom zavarivanja.
  3. Ako je krov napravljen od običnog skrilavca, metalnih pločica ili drugih teških materijala, onda će izgradnja škafova morati biti napravljena od cevnih elemenata značajnog poprečnog preseka. To znači da će biti teško podići takav teški krov. Zaključak - rad na uređaju takav krov treba izvoditi na visini.
  4. Mauerlat, koji je osnova krova, napravljen je i od kanala značajnog poprečnog preseka, jer će joj nosna konstrukcija krova biti zavarena. Profilne cevi se koriste za preostale elemente krova - klizaljke, nosače, raftere i druge delove.

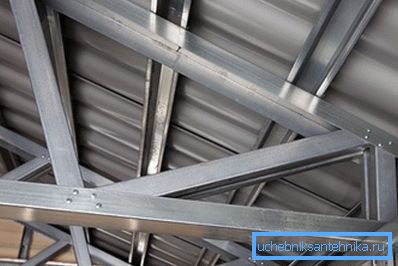

Struktura krova

Savjet! Kuće, koje su zasnovane na ramovnoj konstrukciji oblikovanih cijevi, imaju mnogo hladnih mostova. Stoga, posebnu pažnju treba posvetiti temeljnoj vremenskoj situaciji kuće. Osim toplotne izolacije stalka rama, može se tretirati Penoizolom.

Kuća, izgrađena na osnovu konstrukcije oblikovanih cijevi, je originalna konstrukcija koja se često ne konstruiše.
