Npvh cev: regulatorni dokumenti i funkcije aplikacije

Šta bi trebalo biti cijev NPVH prema GOST R 51613-2000? Gde se koriste ove cevi? Kako se montiraju? Da li materijal ima bilo koje funkcije koje treba uzeti u obzir tokom instalacije? Pokušajmo pronaći odgovore.

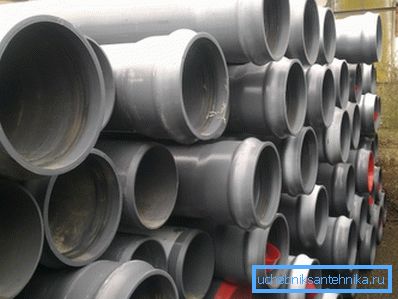

Cevi na fotografiji su napravljene prema zahtevima GOST P 51613-2000.

Mi studiramo GOST

Iznenađenje iznenađenja

Navikli smo na činjenicu da se prilikom ugradnje vodovodnih instalacija cevi iz NPVH (neplastifikovani polivinilklorid) koriste uglavnom kao cevi za kanalizaciju. Istovremeno, kanalizacioni sistem, koji je unutrašnji i spoljašnji, uglavnom je samopokrenut.

Proučavanje regulatornih dokumenata donosiće neočekivano otkriće: GOST R 51613-2000 je jedini državni standard kojim se proizvode PVC cevi. Štaviše, svaka cijev proizvedena u skladu s njim je cev pod pritiskom.

Uzgred: naravno, ne postoje prepreke za upotrebu cevi pod pritiskom pri postavljanju kanalizacije za slobodni protok. Jedina stvar koja može zbuniti potencijalnog kupca ili kupca je prekomjerna debljina zidova i, shodno tome, ne najsnažnija cijena.

Zahtjevi

Oblast primjene formulisana standardom izgleda prilično nejasna: proizvodi su namijenjeni za transport vode, uključujući i vodu za piće, te druge tečne i gasovite supstance. Očigledno, nema prepreka za korištenje cijevi prilikom polaganja kanalizacije.

Dakle, koja pravila bi trebala ispuniti kanalizaciju PVC cevi?

  • Radni temperaturni opseg je samo od 0 do +45 stepeni. Stani, konfuzija je već počela. Zašto, dakle, da li prodavnica cevi ima mnogo širi spektar temperatura? Ključna reč - glava pritiska. Sa povećanim pritiskom, plastika postaje sve krhka u hladnom i duktilnom stanju kada se zagreva.
  • Sledeće opcije za proizvodnju cijevi:
  • Bez utičnice.
  • Sa utičnicom za lepljenje lepljenja.
  • Sa zvonom ispod gumenog prstena. Pri montaži kanalizacionih sistema kanalizacije slobodnog toka, po pravilu se koristi takav način povezivanja.

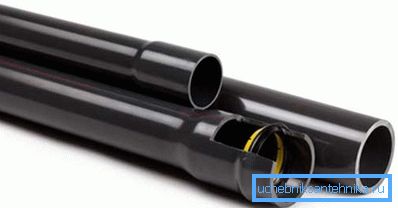

Sve tri vrste su prikazane na slici.
  • Nominalni prečnik propisan standardom može biti od 10 do 315 mm sa debljinom zida od 1,5 do 23,2 mm. Svaka standardna veličina odgovara nekoliko varijanti SDR-a (standardna dimenzionalna veza). Što je SDR manji (izračunat je kao frakcija sa prečnikom u numeratoru i debljinu zida u imeniku), veći je radni pritisak odvodne cevi.

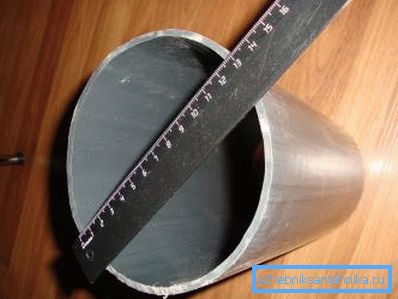

SDR je odnos prečnika cevi do debljine zida.

Dozvoljeno je zavisnost maksimalnog radnog pritiska na debljinu zida i SDR na najpopularnijim kanalizacionim sistemima nominalnog prečnika 110 mm:

Debljina zida mm SDR MOP (maksimalni radni pritisak), MPa
2.7 41 0.63
3.4 33 0.8
4.2 26 1.0
5.3 21 1.25
6,6 17 1.6
8.1 13.6 2.0
  • Proizvodi se izrađuju u dužinama od najmanje 4 i ne više od 12 metara.

Usput: prema dogovoru sa klijentom, dužina se može smanjiti ili (ukoliko se problem transporta reši) povećava.

Kako su obeležene cevi PVC-U i druge PVC cijevi?

Oznaka mora sadržati:

  1. Riječ truba;
  2. Materijal iz kojeg se proizvodi (PVC-100 za polivinilklorid, projektovan za maksimalni pritisak u cevnim zidovima od 10 MPa i PVC-125 125 za 12,5 MPa);
  3. Tip utičnice (u njegovom odsustvu - nije naznačeno);
  4. SDR;
  5. Dash;
  6. Nominalni prečnik;
  7. Debljina zida;
  8. Imenovanje (piće ili tehničko);
  9. Ime standarda.

Dakle, cev sa oznakom NPVH 125 R SDR17 225x13.4 pijaca GOST R 51613-2000 je proizvod dizajniran za maksimalni pritisak u zidovima od 12,5 MPa; opremljen zvonom ispod gumenog pečata; imaju odnos prečnika do debljine zida od 17, prečnika 225 i debljine zida od 13,4 mm; namijenjena za pitku vodu.

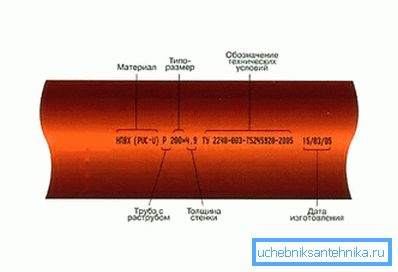

Proizvodi proizvedeni u skladu sa specifikacijama imaju slične oznake.

Posebne karakteristike

Šta treba uzeti u obzir prilikom postavljanja kanalizacije vlastitim rukama koristeći PVC cevi i fitinge?

PVC je prilično krhak materijal. Cijevi ne treba postavljati sa naprezanjem i krivinama; jaki udarci u procesu rada su takođe neprihvatljivi.

Za razliku od livenog gvožđa, PVC se preskakuje i čak pojačava zvukove. Odvodna voda od toaleta do vrha suseda biće dobro čula u noćnoj tišini. Deo problema se rešava u tzv. Tihom kanalizacionom sistemu: višeslojna struktura i povećana debljina zida zatrpavaju buku.

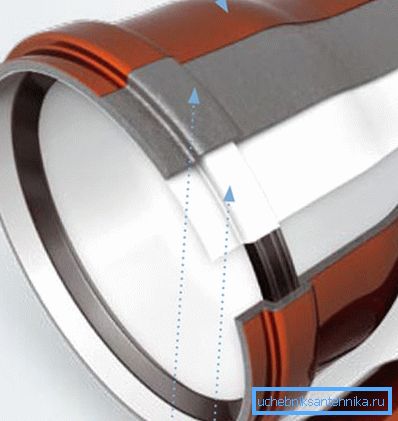

Debeli trostrani zidovi sprečavaju širenje zvuka.

Otpornost na visoke temperature je ograničena čak iu samonosivoj kanalizaciji. Kada ispuštate radijatore u teškim zimima, kada temperatura hladnjaka dostigne maksimum koji je odredio SNiP 95C, bolje je da ne ispuštate vodu iz radijatora u plastičnu posudu za kanalizaciju.

Savet: ako nemate gde više da resetujete, jednostavan trik će vam pomoći. Napravite mlaznicu u kupatilo i uključite hladnu vodu. Smeša koja ulazi u kanalizaciju imaće sigurnu temperaturu.

Šta još možete savetovati vodovod za fiksiranje PVC-a?

  • Prilikom postavljanja podesivača, cevi i kompenzacione cijevi moraju biti pričvršćene sa okovratnicima ispod vrata. Alternativa je zaptivanje utičnice u plafonu.

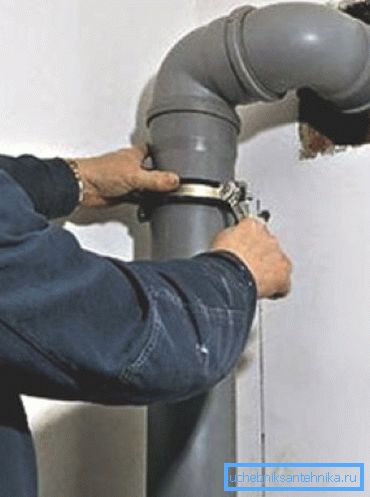

Stezaljka popravlja utičnicu, sprečavajući njegovo pomeranje pod sopstvenom težinom.
  • Pri montaži priključaka utičnice potrebno je nanijeti traku silikonske zaptivne mase na unutrašnju površinu utičnice ispred zaptivača.. Uputstvo se odnosi na činjenicu da se guma suši tokom vremena i gubi elastičnost; zaptivač će sprečiti curenje.
  • Horizontalni delovi su fiksirani sa suspenzijama ili stezaljkama sa koracima od najviše 10 prečnika: 50 cm za cev od 50 mm, i tako dalje. Sa većim koracima, cev može da se kreće za 2-3 godine, stvarajući sekcije sa kontra-kosim nagibom.
  • Sečenje plastike je bolje sa alatom ili brusilicom sa bilo kojim reznim točkom. Ležaljka sa velikim zubima ostaviće grube bore i sa nebrigom može podeliti ivicu rezanja.
  • Pre nego što ubacite cev koja je isečena na mesto u utičnicu, obavezno uklonite fazu iznutra i spolja.. Ovo će smanjiti napor potreban za montažu i sprečiti blokadu u budućnosti.

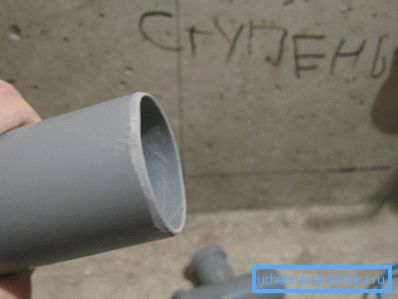

Odstranjena fasada će olakšati sklapanje spoja.

Zaključak

Nadamo se da će naše preporuke pomoći čitatelju prilikom izbora i samoinstalacije sanitarne opreme. Kao i obično, dodatne informacije mogu se naći na video snimku u ovom članku. Successes!
