Izađite i pogledajte cevovode koji vas okružuju. Teško je primetiti da ih nužno podržavaju neke podloge iznad zemlje ili na terenu. Zbog toga je moguće povezati elemente zajedno u sistem koji ima veću dužinu.

Danas će članak biti posvećen ovoj konkretnoj temi, gdje ćemo pogledati fiksne i klizne nosače za cevi u izolaciji PU pene.

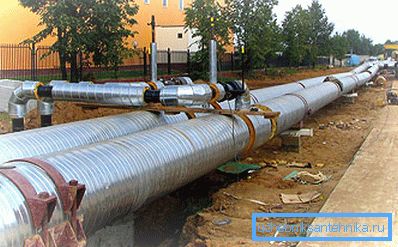

Na slici - klizna verzija nosača za cevi u izolaciji od pene

Teorijska znanja

Pri postavljanju takvih mreža, uobičajeno je dati posebnu ulogu jedinjenjima koja mogu izgubiti pouzdanost, koja će se odmah prenijeti na cijelu strukturu ako se ne bavite njegovom krutom fiksacijom.

Izaberite glavne faktore koji utiču na snagu sistema:

  • klima;
  • masa strukture;
  • vanjske vibracije.

Istovremeno, podrška omogućava smanjenje negativnog uticaja.

Obično se mogu naći u organizaciji sistema:

  • transport nafte i gasa;
  • tehnološka vrednost;
  • na nuklearnim i termoelektranama;
  • za inženjerske projekte.

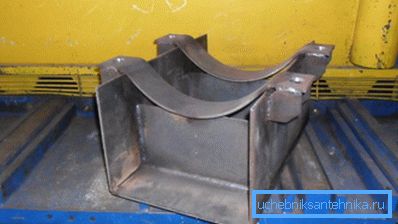

Fiksni nosač za cevi za dovod toplote od metala

Mogućnosti instalacije

U razvoju takvih struktura uzeti u obzir standardni prečnici cevovoda, koji prema GOST može biti 18-1620 mm. Podupirači su obično napravljeni od metala, a instalacija često uzrokuje poteškoće.

Savet: bolje je obezbediti takav rad specijalistima. U suprotnom, mogu nastati neprijatne posledice zbog neispravnog proračunavanja strukturnih elemenata koji su stalno pod velikim opterećenjem iz sistema i tečnosti koja cirkuliše u njemu.

Tehnologija instalacije može biti različita, ali postoje dvije glavne:

  • koristeći stezaljke;
  • koristeći opremu za zavarivanje.

U svakom slučaju, tip metala za nosače zavisi od njegovih karakteristika, a glavna stvar je njegova sposobnost da izdrži velika opterećenja.

Savjet: između struktura, rastojanje se izračunava na osnovu prečnika cijevi, supstance koja se transportuje kroz to, tehnike ugradnje.

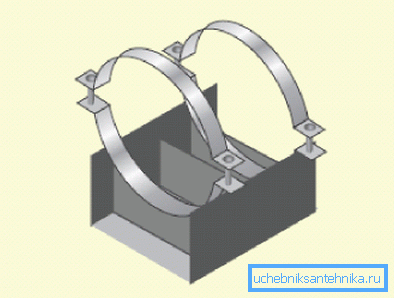

Klizna podupirača za cijevi prema GOST tipu stezaljki

Vrsta

Postoje dva glavna tipa nosača za cevovode - pokretna (klizna) i fiksna. Prilikom izbora, uzeti u obzir njihove uslove rada i rad sistema.

Stacionarni
  1. Koristi se za stvaranje zemaljskih i nadzemnih sistema.
  2. Dizajn koristi posebne kompenzate koji pomažu u smanjenju:
  • efekat temperature;
  • unutrašnji pad pritiska;
  • vibracije različitih tipova.
  1. Njihova dodatna funkcija jeste toplinski izolatori.
  2. Najčešće se nalaze strukture u sjevernim područjima zemlje, gdje su česte oscilacije temperature česte.
Pokretno
  1. Dizajniran za kompenzaciju vertikalnog opterećenja.
  2. Podupirači ne utiču na habanje cevovoda i ne povećavaju stabilnost kada se cijevi izmještaju.
  3. Moguće je razlikovati glavne tipove:
  • kugla - omogućava slobodno kretanje elemenata sistema pri okretanju;
  • proleće - zaštita od vibracija;
  • suspendovani - koristi se za horizontalne strukture;
  • klizna;
  • homutovy.

Zadnja dva se koriste za sisteme koji se mogu deformisati zbog temperaturnih razlika.

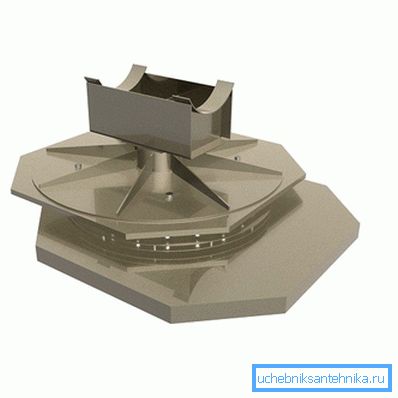

Kuglični ležaj

Klasifikacija

Podrška se takođe može klasifikovati na osnovu njihovih dizajnerskih karakteristika i tehnologije instalacije.

Postoje takvi dizajni:

  1. Zavareno telo, čija je prednost jednostavna instalacija i pristupačna cena. Koriste se za čelične konstrukcije, razlikuju se u različitim tehnološkim rešenjima.

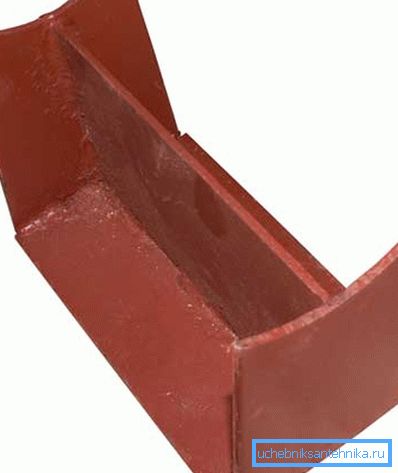

Zavarena konstrukcija karoserije
  1. Pričvršćivači mogu imati okrugle i ravne jare (koristi se samo za čelik). Prvi pored čelika može se koristiti i za konstrukcije predizoliranog tipa. Ovaj tip takođe uključuje konstrukcije za povlačenje gde nema ojačanja.
  2. Frameless ili konvencionalne stezaljke creva. Fiksne verzije su povezane sa bazom zbog zavarivanja, pokretni omogućavaju slobodno kretanje. Takođe se zovu hmeljima.
  3. Oštre zakrivljene krivine koje su postavljene ispod krivine željenog dizajna. Koristi se za pričvršćivanje različite opreme.
  4. Štit je potreban za pouzdano montiranje vertikalnih sekcija, postavlja se zavarivanjem. Često se montiraju sa prolazom kroz zidove. Upućuju se na fiksne tipove proizvoda.

Osim poslednje opcije, sve druge podrške mogu biti mobilne i fiksne.

Podrška za cevi od polipropilena

Za rad sa takvim proizvodima neophodno je koristiti specijalne uređaje koji mogu biti:

  • običan (standardni);
  • sa klipom;
  • sa trakom;
  • dvostruko.

Zapravo, industrijska preduzeća spremna su da ponude klijentima širok spektar sličnih proizvoda koji će zadovoljiti osnovne potrebe.

Takav nosač je stezaljka ili prsten na postolju od sivog ili bijelog polipropilena. Može biti zatvoren ili otvoren. U osnovi, fiksna podrška za cevi od polipropilena koristi se za držanje u proizvodnji sistema za grejanje, snabdevanje hladnom vodom i toplom vodom. Uspostavljena je podrška na zidovima iz različitih materijala, dizajn jak i izdržljiv.

Upute za upotrebu su jednostavne - prvo, pričvršćene su svojim rukama na površinu pomoću vijka ili nešto slično, onda se u njega ugrađuje cijev. Prema pravilima, treba ih staviti kroz svaki metar ili prema tehnološkim potrebama, što direktno zavisi od temperature radnog okruženja.

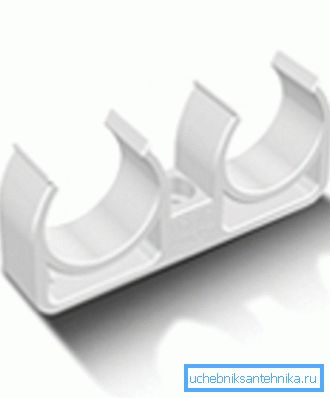

Dvostruka polipropilenska podrška

Podržava različite vrste i prečnike. Verzije sa klipom ili trakom čvrsto drže cevovod, dvostruki tip vam omogućava da popravite dve cijevi istog prečnika.

Zaključak

Članak razmatra različite nosače za cijevi koji mogu biti pokretljivi i fiksni. Uz njihovu pomoć, moguće je ne samo smanjiti zavisnost sistema od spoljašnjeg uticaja, već i olakšati instalaciju (saznajte kako da napravite dimnjak za gasni kotao).
