Navojna cev - proizvodnja, primena i karakteristike

Za povezivanje metalnih cevi koristeći nekoliko metoda, uključujući nit. Dokazao se u instalaciji ventila. Ovaj članak će biti posvećen metodama sečenja unutrašnjih i spoljašnjih navoja na cevi, kao i alata i uređaja koji se koriste u ovom slučaju.

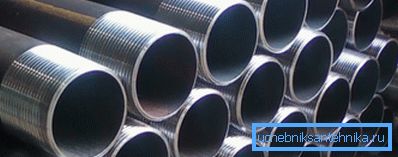

U čeličnom kućištu za spoljašnje kućište

Vrste alata

U ovom slučaju zainteresovani smo za postavljanje cevi.

Sastoji se od:

  • nekoliko šrafova, umiva i slavina, namenjen za rezanje navoja različitih prečnika;
  • držač za lakoću rada;
  • dodatni alati uključujući obujmicu i stezaljku.

Pravila sečenja

Proces se sprovodi prema specifičnom algoritmu. Ako se instrukcija ne poštuje, pojava braka ili oštećenja uređaja sa navojem je samo pitanje vremena.

Savet: pratite sigurnosna pravila pri radu sa slavinama i umrijeti, inače može dovesti do povreda ruku.

Rezanje na radnom delu sa jedne strane

Glavni zahtevi koji se odnose na proces i uređaje:

  1. Zabranjeno je sječiti sa tupim i neispravnim alatom.
  2. Potrebna je preliminarna priprema metalne cevi, za koju se uklanja sloj prljavštine, rđe i boje sa područja budućeg navoja. Morate očistiti površinu pre metala.
  3. Sa kraja proizvoda potrebno je ukloniti spoljnu oblogu brusilicom ili fajlom.
  4. Tokom rada, na radnu površinu cijevi i noževa moraju se nanijeti mazivo ili posebna tečnost. Trebalo bi da se primeni i pre početka rada i tokom procesa sečenja.

Koristite mrtvu

Konvencionalni navoj za rezanje navoja izrađen je od očvrsnutog čeličnog alata. Za navoje unutar njega postoje rezne ivice, između kojih se izrađuju rupe za izlazak iz čipa na spoljašnjost. Uz pomoć ploče moguće je za kratko vreme napraviti neophodno sečenje na različitim tipovima cijevi.

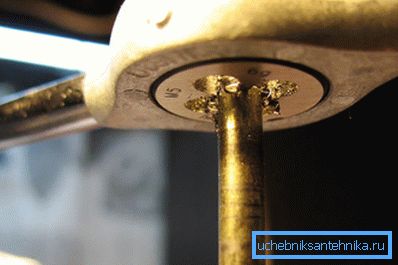

Kako napraviti navoj cevi s mrtvom

Proces se sprovodi u ovom redosledu:

  1. Pričvrstite cev u vertikalnom položaju u tijelu ili drugom uređaju.
  2. Uklonite spoljašnju fazu sa golete cevi.
  3. Ubacite u držač ploču za cijevi željenog prečnika.
  4. Mase noževa i cijevi za olakšavanje rada.
  5. Poravnajte ploču sa krajem cevi koja je striktno pravolinijska na osu ovog kraja. U suprotnom, neusaglašenost uređaja će dovesti do gubitka niti ili njegovog promjera. U stvari, iu drugom slučaju, smatraće se brakom.
  6. Okrenite držač u smeru kazaljke na satu i isecite na radnom komadu.
  7. Nakon nekoliko okreta, pomerite tanjir nazad da biste uklonili čipove iz nje.

Savet: radite glatko, izbegavajte kretanje. Ne zaboravite da povremeno podmazujete površinu niti i sekutiće.

  1. Posle poslednjeg okreta, vratite Lerku u početnu poziciju i ponovo prođete kroz nit.
Sečenje se može vršiti sa obe strane

Koristimo zavrtnje

Postoje dve opcije za uređaj:

Priručnik Adaptacija u svojoj funkcionalnosti je ista kao kod umiranja, ali je modernija i svestranija. Komplet sadrži držač i zamenjive sečiva, koji se nalaze u njegovim žlebovima, što omogućava promenu noževa za kratko vreme kada postanu dosadne. Pored toga, vijčana matrica zahteva manje napora prilikom sečenja. U procesu rada vijčana matrica zahtijeva manje napora da stvori nit.

Lakše je i sigurnije raditi sa uređajem, jer unutar držača postoje vodiči za tačnost. Naprednije verzije alata su opremljene zupcima koji omogućavaju okretanje držača u jednom pravcu.

Navijanje na cev se izvodi u sledećem nizu:

  1. Pričvrstite rad u fiksnom položaju.
  2. Umetnite umivaonik u držač željenog prečnika.
  3. Podmazujte cev i noževe.
  4. Ubacite ivicu predmeta u držač za držač.
  5. Okrenite ručicu rukama u smeru kazaljke na satu, iseći nit izvan cijevi.
  6. Prođite kroz vijčanom lijevcu ponovo na navoj, nakon rezanja zadnjeg okreta.
Electric U ovom slučaju, alat je opremljen električnim motorom, koji omogućava da se proces rezanja navoja odvija vrlo brzo, bez napora i sa najvećim mogućim mogućnostima. Zbog toga će njegova cijena biti skuplja od manuelne verzije.Pre startovanja rada, morate ga popraviti u stezaljku u kompletu i pritisnuti dugme "Start". Zakivanje će se desiti za nekoliko sekundi. Pogodnost opreme je da ne morate koristiti moćni zaptivač za pričvršćivanje, što takođe dovodi do pokretljivosti alata koji se može pričvrstiti na samu cev.

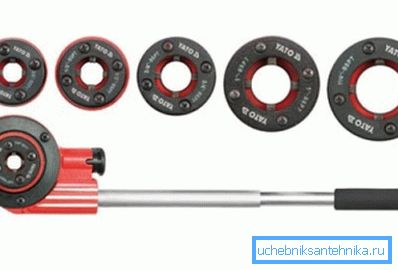

Ručni vijak cijevi umrijeti

Savjet: ne zaboravite da periodično podmazujete površinu tokom rada.

Koristite slavinu

Tzv. Alat za sečenje, koji je ojačani vijak. Ima nekoliko uzdužnih spiralnih ili ravnih žlebova koji stvaraju rezne ivice. Dizajn se sastoji od radnog dela i drške, završavajući se na kvadratu.

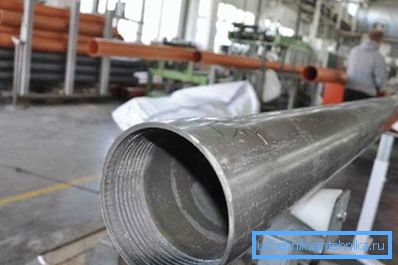

PVC cev sa unutrašnjim navojem za bunare

Da biste pravilno odabrali slavinu, potrebno je da znate tačan unutrašnji prečnik radnog komada. Za rad će vam trebati dva alata, prva za uklanjanje reznih čipova, približno 70%, a druga za završne navoje (30%).

Prema tome, u prvoj fazi prođite kroz unutrašnji prečnik sa konusom broj 1, a zatim završite rad broj 2. Istovremeno, ne zaboravite da cev i slavina moraju biti podmazani mazivom, na primjer, mašinsko ulje.

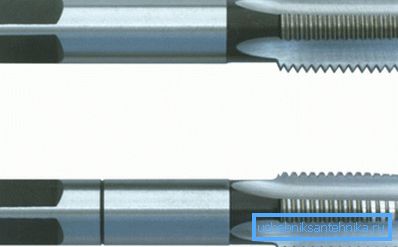

Završna obrada i zatvaranje slavina

Uzroci braka

Problem se javlja u svakom radu, međutim, kada je u pitanju navoja, proizvod više nije pogodan za upotrebu. Eksperti preporučuju da što više pazite na threading.

U nastavku razmatramo glavne razloge zbog kojih se može ostvariti brak:

  1. Primenjena alatka niske kvalitete. Zapamtite da tupi ili zarđali sečivi mogu dovesti do oštećenja radnog komada bez sečenja visokokvalitetnih navoja.
  2. Bez podmazivanja, namotaji će se razbiti i na njima često pukne.
  3. Veliki fizički napori mogu izazvati prekid navoja.
  4. Prečnik matrice i vijčane matrice se ne uklapaju u prečnik radnog komada.

Zaključak

Zupčanici cevi sa navojem su dugo čvrsto uspostavljeni u građevinarstvu. Njihova upotreba u uparivačkim cevima vam omogućava da brzo kreirate vodovod, gas ili grejanje. Tokom proizvodnje navoje treba koristiti samo visokokvalitetne alate, kao i u skladu sa procesnom tehnologijom. Video u ovom članku će vam pomoći pronaći dodatne informacije o ovoj temi.
