Montaža kanalizacionih cevi: kako samostalno sklapati

Jedna od glavnih faza u stvaranju sistema za odvođenje otpadnih voda iz stana ili privatne kuće je instalacija kanalizacionih cijevi. Uprkos naizglednoj jednostavnosti procesa, ima mnogo nijanse, čije nepoštovanje može dovesti do značajnih problema, pa čak i potpunog neoperativnosti drenažne mreže.

Razmotrite ovo pitanje detaljnije.

Spojnica

Trenutno se cevi od plastike često koriste za stvaranje kanalizacionih sistema. Laka za transport i instalaciju. Elementi su povezani jedni sa drugima bez upotrebe dodatne opreme, lepka ili drugih sličnih supstanci. Osim toga, omogućava, ako je potrebno, jednostavno demontažu kanalizacionih cijevi.

Međutim, postoje određena pravila, čije poštovanje omogućava postizanje maksimalne steznosti i pouzdanosti veze, odsustva curenja i linearne deformacije delova.

Pripremna faza

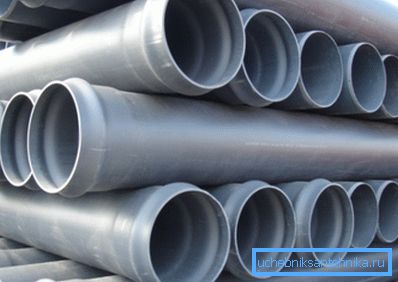

Pre izrade kanalizacionog sistema potrebno je nabaviti potrebnu količinu materijala, dostaviti ih na gradilište i osigurati odgovarajuće uslove skladištenja. Ovo će sprečiti deformaciju cevi i pogoršanje njihovih tehničkih karakteristika kao rezultat izlaganja neželjenim faktorima životne sredine.

Moguće je staviti pojedine plastične dijelove u dimnjak, čija visina ne bi trebala biti veća od 2 metra. Zapamtite da se polietilen i polipropilen plaše izlaganja sunčevoj svetlosti. Nije bitno kakva će temperatura vazduha biti u sobi.

Takođe vodite računa o alatku za rezanje, jer u procesu instalacije često ćete morati da isečete cev, tražeći pravu veličinu. Najbolje je da koristite specijalne alate koji nakon rezanja oblikuju aspekt na kraju proizvoda (cijena takvog sekača je mala i možete je slobodno kupiti u prodavnici hardvera).

U suprotnom, možete skratiti cev sa žicom. Samo će biti neophodno dalje obraditi ivicu datoteke, dajući joj ugao od oko 150 stepeni, čime se izbjegava oštećenje gumenog zaptivača u utičnici.

Obratite pažnju! U svakom slučaju ne mogu se odrezati fekalije za kanalizaciju koji se koriste u procesu instalacije. Ovo narušava njihove tehničke karakteristike i dovodi do stvaranja curenja, kao i pogoršanja propusnosti instalirane kanalizacione mreže.

Glavna scena

Montaža kanalizacionih cevi se vrši u sledećem nizu:

1. Silikonski ili tečni sapun se nanosi na glatki kraj cevi ili fitinga..

Ova supstanca omogućava:

• olakšati priključivanje delova tokom montaže;
• smanjiti trenje između dijelova tokom ekspanzije temperature plastičnih delova kanalizacione mreže;
• smanjiti šanse za adheziju dijelova, što može dovesti do uparivanja sistema odvoda;
• držite gumu zaptivača da se isuše tokom celog perioda rada kanalizacione mreže.

1. Glatki deo cevi mora biti gurnut u utičnicu druge cijevi, spojnice, izlaza ili adaptera dok se ne zaustavi, a zatim označite mjesto gdje će se rez biti smješten.

1. Povucite cev nazad malo tako da je rastojanje između izvučene linije i ivice zvona oko 1 cm.. Ovo će izbjeći prekid kanalizacije tokom rada i smanjiti unutrašnje naprezanje cijevi.

Obratite pažnju! Kada se cijev ubaci u priključak, nije potrebno da ga pritisnete. Mora se potisnuti što je dalje, što će osigurati maksimalnu pouzdanost veze.

Docking plastične i dijelove od livenog gvožđa

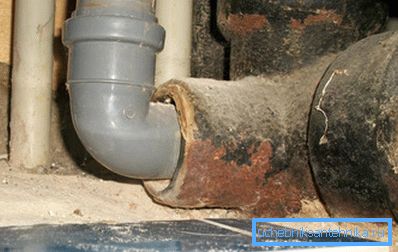

Kada se nadograđuju sistemi za odvodnjavanje u starim stanovima, često je neophodno povezati PVC cevi sa postojećim sistemom odvoda od livenog gvožđa.

U ovom slučaju rad se vrši na sledeći način:

• za čvrstoću čvora, potrebno je koristiti poseban adapter potrebnog prečnika;
• ako na kraju cijevi od livenog gvožđa nema zvono, na njegov kraj se nanosi dvostruka zaptivna zaptivka, nakon čega se na vrhu montira plastična cijev sa zvonom (u ovom slučaju nije neophodno podmazati gumene dijelove silikonom);
• kada cevi od livenog gvožđa završe sa utičnicom, onda se sve akcije odvijaju obrnuto.

Fiksiranje cijevi za kanalizaciju

Stezanje sa stezaljkama

Svi dijelovi za kanalizaciju moraju biti čvrsto pričvršćeni za zid ili pod.

Pre nego što pređete na ovu fazu rada, pažljivo proučite dijagram montirane mreže.

Uputstva za pričvršćivanje spona uključuju sledeće zahteve:

• pričvršćivači treba da budu smešteni ispod spojnica koji povezuju različite elemente odvodne cevi;
• rastojanje između susednih montažnih jedinica ne sme biti veće od 10 prečnika korišćene cevi;
• u vertikalnim stezaljkama se postavljaju na svakih 1-2 metra;
• rastojanje između cevi i površine zida treba da bude 4 mm.

Regulatorna građevinska dokumentacija (DIN 1986) zahteva da u gotovoj kanalizacionoj mreži nema unutrašnjeg stresa.

Ovo se postiže kombinovanjem krutih i plutajućih nosača:

1. Teško. U ovom slučaju, cevovod se očito drži u jednoj poziciji. Stezaljka ne dozvoljava dijelove da se kreću u jednom ili drugom pravcu. Ali ovde morate koristiti pričvršćivače za zvučnu izolaciju (stezaljke, opremljene gumenom zaptivkom).
2. Plutajući. Ovaj čvor obezbeđuje slobodno kretanje cevi duž svoje osovine. Dijelovi se mogu pričvršćivati ​​istim pričvršćivačima (bez gumenog zaptivača). Međutim, ne preterajte zavrtnje na cevi.

Cevovod u betonu

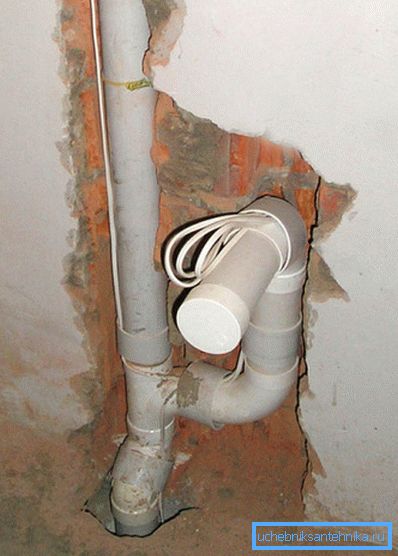

U nekim slučajevima može biti neophodno sipati cevi za odvod otpadnih voda sa betonom. Da bi se to uradilo, instalacija se vrši u skladu sa gore opisanom shemom (sa razmakom od 10 mm na tačkama povezivanja elemenata), a pričvršćivanje se vrši tako da dijelovi ne mogu promijeniti svoj položaj tokom rada.

Rupe između utičnice i površine cevovoda treba dodatno zaštiti lepljivom trakom za stavljanje, a sve rupe treba zatvoriti odgovarajućim utikačima.

Ako se cevi drže u zidu, treba postaviti strobe, čija veličina treba da obezbedi odsustvo unutrašnjeg stresa.

U slučaju da je površina odmah omotana, elementi za kanalizaciju treba omotati u mekani materijal:

• valoviti debeli karton;
• mineralna vuna;
• fiberglass.

Takođe razmislite o toplotnoj izolaciji. Bez toga, vrela voda koja prolazi kroz cevovod može oštetiti dekorativnu završnu obradu.

Kontrola kvaliteta jedinjenja

Nakon što su sve cijevi povezane na jednu mrežu i priključeni su sanitarni uređaji, potrebno je provjeriti postojanje kanalizacije za operativnost.

U tom cilju preporučuje se da se u potpunosti otvore svi potrošači u kući. Sistem bi trebalo bez odlaganja odvoditi celu vodu.

Provjerite i čvrstoću veznih čvorova. Ako se otkrije curenje, postupak instalacije za jedan ili drugi dio kanalizacionog sistema moraće da se ponovi.

Zaključak

Kao što vidite, instalacija cevi za kanalizaciju sa vlastitim rukama je jednostavna i omogućava vam da dizajnirate pouzdan sistem za odvođenje otpadnih voda sa minimalnim naporom.

Možete saznati više o ovom pitanju iz video snimka u ovom članku.
