Monotube sistem grijanja u privatnoj kući

U određenom periodu u istoriji naše zemlje, jedan od prioritetnih zadataka države bio je pružiti svim građanima pristupačno stanovanje. "Hruščov" je počeo da se podiže širom SSSR-a. Takve stambene zgrade imale su malu površinu stanova i vrlo brzo su izgrađene. Da bi smanjili troškove izgradnje, izumeo je niz novih šema i dodatne opreme. Isto važi i za grejanje. Da bi se smanjila potrošnja cevi, izrađen je jedan sistem cijevi. Od tada, ova jednostavna, ali sasvim djelotvorna konstrukcija se široko koristi u privatnoj stambenoj gradnji. U ovom članku ćemo opisati kako instalirati jedan-cevni sistem grejanja privatne kuće svojim rukama.

Za i protiv sistema

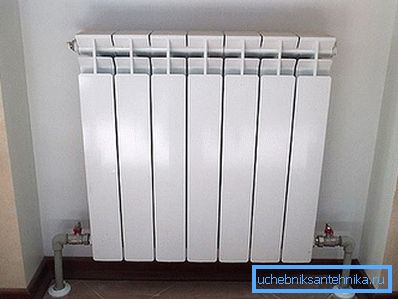

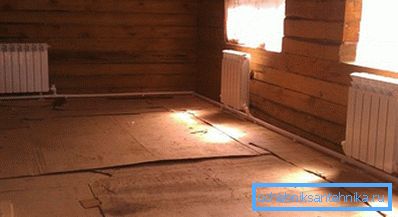

Ovde je lako sakriti cevi.

Sistem za grejanje u jednoj cevi ima svoje pozitivne i negativne strane. Poznavajući ove karakteristike, možete precizno odgovoriti koji sistem sa jednim ili dvocevnim sistemom je bolji. Dakle, počnimo sa profesionalcima:

  1. Najvažnija prednost je ušteda. Sa jednim cevnim sistemom nema potrebe za džemperom za baterije, obrnute staze i druge elemente. Ovo rezultira skoro dvostrukim smanjenjem troškova cijevi u poređenju sa dvocevnim sistemom grejanja.
  2. Moguće je regulisati protok tečnosti za hlađenje na svaki uređaj za grejanje bez značajnog utjecaja na rad celog sistema. Ovo se postiže instaliranjem savremenih uređaja kao što su balanseri, kuglični ventili i obilaznice, termostatski ventili itd.
  3. Još jedna prednost se može smatrati estetikom čitavog sistema. Pošto je broj cevi ovde mali, pogodno je sakriti ih iza lažnih zidova ili panela.

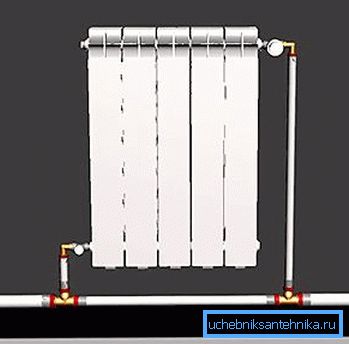

Jednostruki sistem je jednostavan

Sve ovo čini jedinstven sistem cevi popularnim. Ali, takođe je vredno zapamtiti da će šema svih komunikacija biti prilično jednostavna. Ovo omogućava bez ikakvog napora da se grejanje vrši samostalno.

Ali i ovde nije bilo nedostataka i ima ih dosta. Nedostaci sistema:

  1. Da bi svi grejači mogli raditi efikasno, neophodno je obezbediti dovoljan pritisak u sistemu. Ova okolnost dovodi do potrebe za instaliranjem moćnijih pumpi, što dovodi do povećanja operativnih troškova.
  2. Instalacija cirkulacione pumpe može biti i mana. Dvodelni sistem ne zahteva takvu dodatnu opremu, već je montiran samo za efikasnost.
  3. Prilikom izrade šeme sistema za grejanje sa jednom cevovodom, potrebno je predvidjeti lokaciju cijevi tako da tečnost za hlađenje prođe. U praksi ova funkcija podrazumijeva instaliranje ekspanzionog rezervoara na najvišu tačku sistema. Po pravilu, ovaj dodatni detalj se montira na potkrovlju.

Ali, uprkos ovim nedostacima, preovlađuje jeftinost, a sistemi za grejanje u jednom pravcu se najčešće nalaze u privatnim kućama, posebno sa malim životnim prostorom.

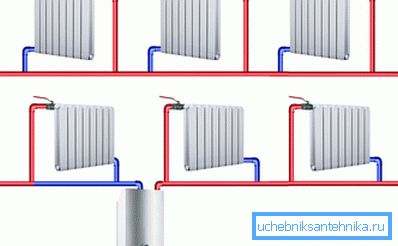

Sorte monotube sistema

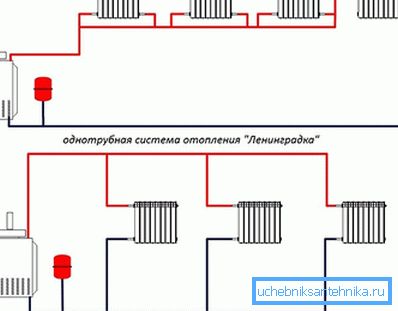

Sorte monotube sistema

Uprkos svojoj jednostavnosti, jedan-cevni sistem grijanja ima varijacije. U privatnim kućama možete koristiti dva tipa:

  • Konzistentan ili neregulisan sistem. U tom slučaju, rashladna tečnost ulazi u svaki uređaj, a izlaz je voda sa nižim temperaturom, koja ulazi u sljedeći radijator.
  • Regulisan sistem, ljudi ga zovu "Leningrad". Ova opcija vam omogućava da prilagodite protok rashladnog sredstva u svakom radijatoru. Uređaji su paralelno povezani sa autoputem.

Prva opcija se smatra najlakšim i najjeftinijim u izvršenju. Ali ne dozvoljava regulaciju protoka rashladne tečnosti, tako da će baterije koje se nalaze dalje od kotla imati nižu temperaturu. Iz tog razloga, konzistentan sistem sa jednim cevima se koristi samo za grejanje malih kuća ili pojedinačnih prostorija.

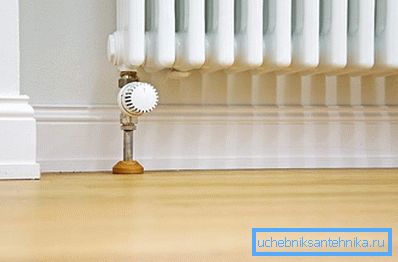

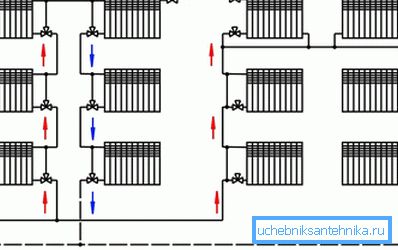

Podešavanje protoka rashladnog sredstva

Sistem "Leningrada" u smislu regulacije i jednakog zagrijavanja svih uređaja je bolji. Ovde postoji mogućnost regulisanja toka rashladnog sredstva na svaki uređaj pomoću ventila. Takvi sistemi mogu se ugraditi u kuće sa velikom površinom.

Osim gore navedenog načina, jednodopni sistemi su podeljeni metodom cirkulacije rashladne tečnosti. Ovde postoje tri vrste:

  • Sa prirodnom cirkulacijom. U ovom slučaju, rashladno sredstvo se kreće od jednog radijatora do drugog pod uticajem gravitacije.
  • Sa prisilnom cirkulacijom. Takvi sistemi se smatraju efikasnijim od prve opcije. Za prisilnu cirkulaciju rashladne tečnosti koristi posebna pumpa.
  • Kombinovana opcija. Instalacija se vrši u skladu sa šemom sistema sa prirodnom cirkulacijom i povećanjem efikasnosti cirkulacione pumpe u njega (preko obilaznice).

Prvi od ovih tipova sistema djelotvorno djeluje samo sa malom dužinom staze, zbog toga se koristi samo u kućama sa malim zagrejanim prostorom. Da bi se poboljšala cirkulacija, preporučljivo je instalirati razvodnik za ubrzanje odmah nakon kotla. Ovaj dizajn podrazumeva podizanje dovodne cevi na metar ili jednu i po iznad nivoa prvog radijatora. Treba takođe obezbediti instalaciju otvorenog ekspanzionog rezervoara koji se nalazi na najvišoj tački sistema.

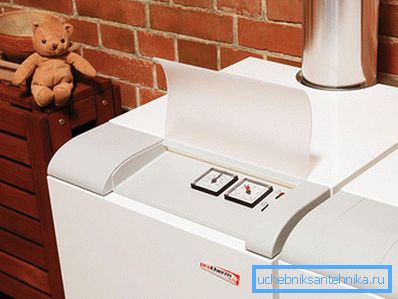

Elektronski zavisni podni kotao

Uprkos niskoj efikasnosti, sistem sa prirodnom cirkulacijom hladnjaka je prilično popularan. Ovo je posledica nestabilnosti. Ako kuća ima elektronski podni kotao, onda nestanak struje neće uticati na rad sistema grejanja.

Savjet! Efikasniji, ali istovremeno, dizajn sa prisilnom cirkulacijom rashladnog sredstva smatra se zavisnim od električne energije. Takvi sistemi mogu imati dugačku konturu, a ne jedan. U drugom slučaju, instalirana je nekoliko cirkulacionih pumpi, odvojenih za svaki krug.

Ako u vašem području ima čestih prekida napajanja, a instaliran je elektronski zavisni kotel za podove, onda je preporučljivo instalirati kombinovani sistem sa jednim cevima. U ovom slučaju, u odsustvu struje, vaš dom neće zamrzavati.

Instalacija sistema

Instalacija jednoslojnog sistema grejanja

Ako odlučite da u svom domu napravite sistem za grejanje sa jednim cevima od početka, onda će primarni zadatak biti sastavljanje šeme. Potrebno je jasno odrediti lokaciju ugradnje kotla, ekspanzionog rezervoara, cirkulacione pumpe, radijatora i drugih uređaja i uređaja.

Postupak ugradnje jednosumnog sistema grejanja biće sledeći:

  1. Prvo, kotao je montiran. Bolje je postaviti ga na dnu zgrade, ali ne u podrum. Ne zaboravite na mjere zaštite od požara (oko uređaja, zidova, podova i plafona se isecuju sa negorljivim materijalom). Zajedno sa kotlom opremi dimnjak.
  2. Zatim, ugradimo granu od kotla. Bolje je koristiti cijevi prečnika od najmanje 25 mm. Predviđeni autoput kroz kuću, ugrađeni radijatori, ventili i drugi uređaji. Prilikom instalacije ne zaboravite potrebnu kosinu cevi. Nosač toplote treba da se kreće gravitacijom od kotla, da prođe kroz sve baterije i ponovo se vrati u bojler. Ovo je veoma važno ako je vaš sistem sa prirodnog cirkulacije ili kombinovanog tipa. U prisustvu pristrasnosti pumpe se ne može poštovati.
  3. Prilikom priključivanja glavne cijevi na kotao potrebno je instalirati ekspanzioni rezervoar, čiji tip zavisi od izabranog sistema grijanja.
  4. Preporučljivo je ugraditi filtere na povratnu liniju pre ulaska u kotao. Ovo je neophodno da zaštitite svu opremu od oštećenja i nečistoća.

Ako instalirate sistem kombinovanog tipa ili sa prisilnom cirkulacijom rashladne tečnosti, onda se pumpa mora instalirati pomoću obilaznice. U prvoj varijanti takva kombinacija je obavezna, au drugom je poželjna. Instaliranje pumpe kroz obilaznicu omogucice vam da ga ugasite u slucaju popravke ili nedostatka snage, dok sistem grejanja nastavi sa radom.

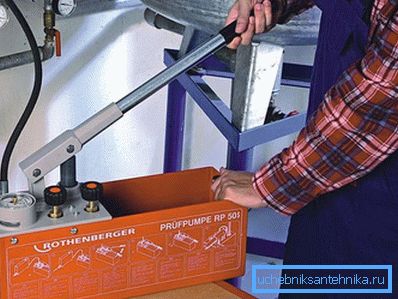

Hidraulično grejanje

Pre početka rada, morate izvršiti ispitivanje pritiska. Ovaj proces se obavlja posebnom pumpom koja podiže pritisak u sistemu. Ako se u postupku ispitivanja pritiska održava pritisak u sistemu, onda nema curenja i možete započeti grejnu sezonu.

Video

Pogledajte video zapis o instalaciji i instalaciji jednog cevnog sistema grejanja u privatnoj kući:

Šeme

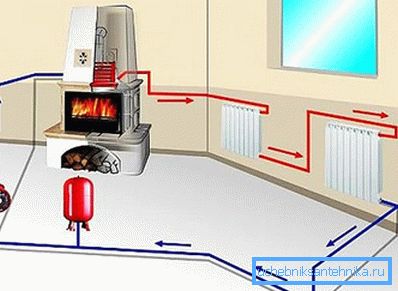

Krug grijanja vode sa prisilnom cirkulacijom

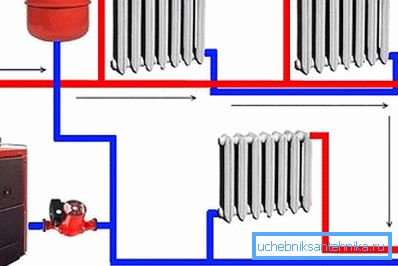

Sistem za grejanje sa jednim cevima
Sistem za grejanje sa jednim cevima

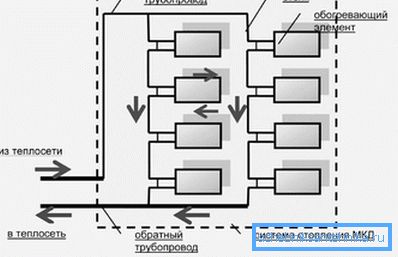

Tipična vertikalna grejna šema
Dijagrami povezivanja baterija u sistemu za grejanje u jednom cevi
Shema jednog cevnog sistema grijanja
