Moguće veličine metal-plastičnih cevi i njihovih

05-04-2018
Cijevi

Metalne cevi se široko koriste u vodovodnim instalacijama. Uz njihovu pomoć položeni su vodovodni, grejni i kanalizacijski cjevovodi. Koristi proizvode sa različitim prečnicima, o čemu ćemo raspravljati u ovom članku.

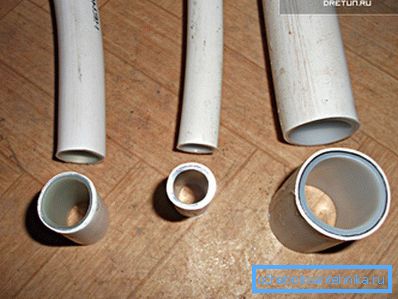

Različiti prečnici metalnih cijevi

Opšte odredbe

Za početak, pogledajte strukturu predmetnih proizvoda i njihove karakteristične karakteristike.

Struktura

Metalna cijev od 20 mm u odeljku

Struktura predmetnog proizvoda je jednostavna:

  1. Interni sloj polimera u kontaktu sa tečnostima.
  2. Adhezivni sloj.
  3. Aluminijum, dajući cevi potrebnu čvrstoću i čvrstoću.
  4. Ponovo sloj lepka.
  5. Vanjski sloj polimera koji štiti aluminijum od kontakta sa vanjskim okruženjem.

Ovakva struktura garantuje nekoliko važnih prednosti, zbog čega su metalne plastične cijevi tako popularne prilikom instaliranja inženjerskih sistema privatnih kuća i stanova.

Merit

Razmotrite karakteristike metalnih cevi:

  • Otpornost na korozivne procese. Ono što je važno za proizvode koji su stalno u kontaktu sa vodom.
  • Visoka prolaznost usled glatkosti unutrašnjeg premaza.

Savjet: u slučaju povezivanja plastičnih dijelova sa metalom, poželjno je ugraditi posebne filtere u zglobnu površinu. Ovo će izbjeći rđu i ostatke od starog dijela cjevovoda do novog.

  • Prihvatljive snage, daleko superiornije od onih koje imaju konvencionalne polipropilenske ili polietilenske modele.
  • Otpornost na visoke temperature, omogućavajući slobodnu upotrebu plastičnih cijevi u sistemu grijanja. Na primjer, modeli polietilena kategorično nisu pogodni za te svrhe zbog prag niskih temperatura.

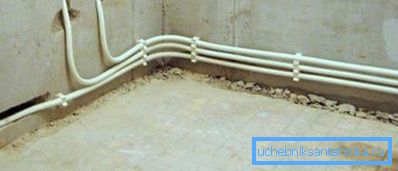

Fotografija od metalno-plastičnog cevovoda sistema grejanja
  • Povoljna cijena. Čak i delimična upotreba plastike u proizvodnom procesu može znatno smanjiti troškove proizvoda.
  • Laka težina. Omogućava vam da ograničite jednostavne priloge i ne vršite dodatno opterećenje na temelju zgrade.
  • Ekološka čistoća. U skladu sa svim potrebnim sanitarnim standardima.
  • Jednostavan za korištenje do-it-yourself. Za primenu reznih metal-plastičnih cevi i ugradnju njihovih spojeva, nije neophodno imati posebne vještine.

Savjet: za izgradnju metalne cijevi preporučuje se korištenje specijalnog alata - pritisni taster. Uz to, proces će biti mnogo lakši i brži.

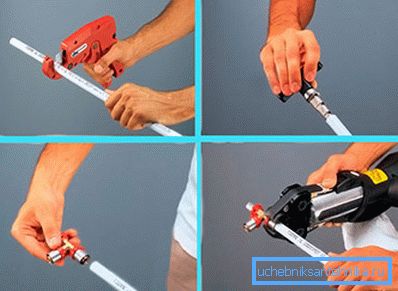

Grafička uputstva za obavljanje veze koristeći pritisnut taster
  • Dug vek trajanja, brojanje decenija, podložno poštovanju svih pravila poslovanja.

Dimenzije

Prečice proizvoda koji se razmatraju su prilično raznovrsne, a za sisteme vodosnabdevanja najčešće se koriste uzorci veličine od 15 do 50 mm, ali za kanalizaciju od 32 do 150 mm. Ali obilježavanje plastičnih cevi se obično vrši u centimetrima, pa pogledajmo ovu neobičnu mjeru dužine.

Savjet: pri izboru cijevi preporučuje se uračunati unutrašnji prečnik, koji označava dvije slova "DU" - "nominalni prečnik". Eksterijer može biti vrlo varljiv zbog razlika u debljini zidova.

Inches

Da budemo precizni, onda 1 inch = 25,4 mm. U praksi, sledeća veza je istinita u cevima:

Inches Milimetri
? 15
? 20
1 25
1? 32
1? 40
2 50
3 80
4 100
6 150

Zbog toga nemojte biti iznenađeni kada će vodoinstalater ili prodavač u specijalnoj radnji opisati prečnik kao jednu drugu ili tri četvrtine. Samo prevedi veličinu u metrički sistem, a lakše će se kretati.

Da biste povezali dijelove različite veličine, koristi se poseban kalibrator.

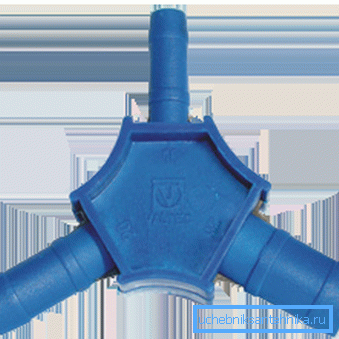

Polimerni mjerač za metalne cijevi

Tehnički parametri za različite prečnike

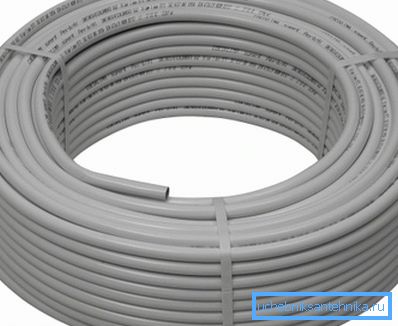

Metalna cev MP 16x2 mm 1 m se uvlači u namotaj

Promena poprečnog preseka utiče na parametre proizvoda na različite načine:

Parametar Značenja
Sekcija, cm 1.6 2 2.6 3.2 4
Da, vidiš 1.2 1.6 2 2.6 3.3
Formiranje širine sloja, cm 0.2 0.2 0.3 0.3 0.35
Masa rezanja dužine 100 cm 0.115 0.17 0.3 0.37 0.43
Zapremina jednog metra, l 0.113 0.20 0.314 0.531 0.855
Dozvoljeno grejanje pod pritiskom od 10 bara, oSa Od 0 do 95
Dozvoljeno grejanje pod pritiskom od 25 bara, oSa Od 0 do 25
Ograničenje temperature oSa 135
Ograničenje pritiska održavanja u trenutku maksimalnog zagrevanja, bar 10
Destruktivni pritisak pri zagrevanju do dvadeset stepeni Celzijusa, bar 94 87 88 76 67
Indeks glatkosti 0.069
Koeficijent toplotne izolacije, W / m? K 0.431
Veličina indikatora jačine, N / 10 mm 71
Indikator jačine aluminijskog zavarivanja, N / mm2 58
Nema deformacije kada se zagreje do 20 oC za šezdeset minuta, MPa 5.7 5.09 5.42 5.11 4.83
Nema deformacije kada se zagreje na 95 oC za šezdeset minuta, MPa 3.29 3.02 3.17 3.02 2.94
Nema deformacije kada se zagreje na 95 oC sto sati, MPa 2.92 2.68 2.82 2.69 2.61
Nema deformacije kada se zagreje na 95 oC za hiljadu sati, MPa 2.56 2.35 2.51 2.43 2.3
Otpornost na poprečnu rupturu, N 2870 3040 3250 3420 3560
Trajnost u pogledu poštivanja svih operativnih standarda, godina Pola veka
Najmanji radijus savijanja sa rukama, cm 8 10 11 16 55
Najmanji radijus savijanja sa upotrebom posebne opreme, cm 4.5 6 9.5 12.5 18
Metalna cijev od 32 mm trajaće do pedeset godina

Kao što vidite, mnoge karakteristike ostaju uobičajene u bilo kojoj veličini, a neke se radikalno mijenjaju. Na primer, životni vek, čvrstoća slojeva slojeva i koeficijent toplotne provodljivosti su isti za tanke uzorke kao i za deblje.

Ali radijus savijanja i otpornost na deformacije već su značajno različiti u različitim sekcijama: metalna plastična cijev od 16 mm može izdržati najveća opterećenja.

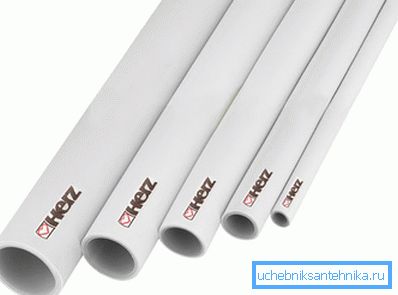

Tehničke karakteristike metaloplastične cevi od 16 mm poseduju najbolje pokazatelje jačine

Zaključak

Cevi od aluminijuma i polimera kombinuju mnoge pozitivne aspekte metalnih i plastičnih proizvoda, eliminišući njihove nedostatke. Zbog toga se široko koriste u uređenju različitih cevovoda, što zauzvrat zahtijeva različite prečnike.

Uzorci različitih prečnika

Dimenzije sekcija se mere u inčima i obično se razlikuju od jedne sekunde do šest. Ova razlika takođe ima uticaj na tehničke karakteristike proizvoda, koje smo već detaljno opisali. Video u ovom članku će vam pružiti dodatne informacije koje su direktno povezane sa pregledanim materijalima.
