Modifikacija, označavanje i dimenzije cevi od polipropilena

Vremenom, postepeno, ali sigurno, sistemi za dovod i grijanje vode iz metala se prenose na polimere. Treba napomenuti da su veličine polipropilenskih cevi izračunate u mm, a ne u inčima, kao što je to učinjeno ranije (možete računati u bilo kojoj jedinici, ali se dokumentacija kreira u metričkom sistemu).

Spomenuli smo PPR sa dobrim razlogom, jer ćemo o tome razgovarati, odnosno o modifikaciji, obeležavanju i dimenzijama koje se koriste za transport tečnosti različitih temperatura. Ako ste zainteresovani, detaljnije informacije su ispod. Osim toga, videćete video u ovom članku koji će jasno pokazati našu temu.

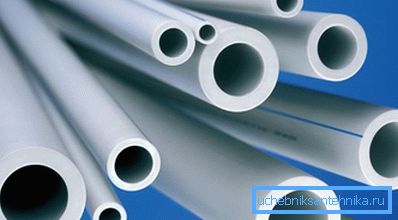

Polipropilenska cijev 50 mm, 20 mm, 16 mm ... itd. za različite sisteme

PPR

Označavanje cevi od polipropilena

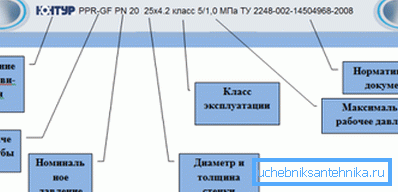

Ovako je obeležen PPR polipropilen - cevi od 25 mm i druge sekcije
  • Najpopularniji proizvodi ovog tipa obeleženi su PPR-om, kao što se vidi na slici iznad, a to je sve zbog vrlo visoke otpornosti na toplotu - takvi proizvodi se koriste za snabdevanje toplom i hladnom vodom, kao i sisteme grejanja. Šta god bilo, u svakom slučaju, prva slova skraćenice će biti PP. Ali možete zadovoljavati PPH ili PP-1, što znači da su proizvodi napravljeni od homopolimera (proizvod prve generacije za hladnu vodu). Možete pronaći i simbole PPB-a, što ukazuje na mogućnost prijave za toplu vodu i grejanje.
  • PN simboli ukazuju na nominalni pritisak u baru. Na primjer, ako je PPR polipropilen, cijev je 110 mm, a drugi prečnici su označeni kao PN20, onda je njegov radni pritisak 20 bar, što je 2 MPa ili 20,4 kg / cm2. Među simbolikom u ovom slučaju postoje četiri kategorije - PN10, PN16, PN20 i PN25. A prva dva su napravljena sa ravnomernim zidom, a poslednja dva u sredini ili bliže površini imaju ojačavajući sloj, koji je napravljen od stakloplastike ili aluminijumske folije.
  • Pored osnovnih podataka, označavanje takođe označava pomoćne, kao što su naziv proizvođača, klasa, spoljni prečnik i debljina zida, normativni dokument ovog proizvoda.

Napomena Trebalo bi reći da su PN10 i PN19 proizvedeni bez ojačavajućeg sloja, što služi da se ne povećava otpornost na unutrašnji pritisak, već kao zaštita od PPR deformacije kada se zagreje.

Geometrijski parametri

Nominalni pritisak Označavanje Spoljni prečnik (mm) Debljina zida (mm) Unutrašnji prečnik (mm)
PN10 20-1.9 20 1.9 16.2
25? 2,3 25 2.3 20.4
32? 3,0 32 3.0 26.0
40? 3,7 40 3.7 32.6
50-4,6 50 4.6 40,8
63? 5.8 63 5.8 51.4
75 × 6.9 75 6.9 61.2
90? 8,2 90 8.2 73.6
110? 10 110 10 90.0
PN20 16? 2,7 16 1.6 10.6
20? 3.4 20 3.4 13.2
25? 4,2 25 4.2 16.6
32? 5.4 32 5.4 21.2
40? 6,7 40 6.7 26,6
50-8.4 50 8.4 33.2
63 × 10.5 63 10.5 42.0
75 × 12.5 75 12.5 50.0
90-15.0 90 15 60.0
PN25 D, mm D1, mm D2, mm S, mm
20 13.2 21.2 4.0
25 16.6 26.2 4.8
32 21.2 33.2 6.0
40 26,6 41.4 7.4
50 33.2 52.5 9.1
63 42.0 65.9 11.3
75 50.0 77.9 13.3

Grafikon veličine za cevi od polipropilena PN10, PN20 i PN25

PPR različitog prečnika

Obratite pažnju na sto i videćete kako se geometrijski parametri menjaju u zavisnosti od nominalnog pritiska sa istim spoljnim odsekom.

Na primjer, cijev od polipropilena od 20 mm, ovdje:

  • PN10 će imati unutrašnji prečnik od 16,2 mm, zid - 1,9 mm;
  • PN20 - unutrašnji prečnik 13,2 mm, zid - 3,4 mm;
  • PN25 - unutrašnji prečnik 13.2, zid - 4.0 mm, ali ovde se spoljni poprečni presek malo povećava - u ovom slučaju ispada da je 21.2 mm.

Slično tome, geometrijske proporcije ostalih sekcija menjaju, na primer, cevi od polipropilena 32 mm:

  • PN10 će imati unutrašnji prečnik od 26,0 mm, zid od 3,0 mm;
  • PN20 - unutrašnji prečnik od 21,2 mm, zid - 5,4 mm;
  • PN25 unutrašnji prečnik od 21,2 mm, zid - 6,0 mm.

I opet, PN25 će biti malo deblji od uslovnog dijela - već će biti 32 mm, ali 33,2 mm.

Čišćenje PPR brijača

Napomena Imajući u vidu činjenicu da ojačani sloj aluminijumske folije nije u sredini zida, ali bliže površini, a deo PN25 nešto prevazilazi uslovno, pre zavarivanja proizvoda sa spojnicom, instrukcija zahteva čišćenje mjesta lemljenja sa gornjeg PPR sloja i folije. Za takav postupak sa nožem biće izuzetno teško, pa u takvim slučajevima koristite poseban brijač od određenog prečnika.

Odeljak (mm) Dubina zavarivanja (mm) Vrijeme grejanja Vreme hlađenja
20 Od 14 do 17 5-6 2-3
25 15 do 19 6-7 3-4
32 16 do 22 8-9 4-5
40 Od 18 do 24 12-13 5-6
50 Od 20 do 27 18-19 6-7
63 24 do 30 24-25 7-8
75 26 do 32 30-31 8-9
90 29 do 35 40-41 9-10

Dubina i vreme lemljenja, u zavisnosti od veličine

Kao što shvatate, prilikom instalacije PPR polipropilena - cevi od 50 mm, 32 mm ili sa drugim parametrima, podložno je zavarivanju za spajanje kroz fitinge. Ali određeni deo proizvoda implicira određenu dubinu sletanja svog kraja u fitingu.

Takođe, vreme zadržavanja delova tokom zavarivanja i nakon nje tokom zamrzavanja zavisi od sekcije. Možete odrediti dubinu proizvoda koji odgovara fiksiranju i njegovom držanju koristeći gornji sto.

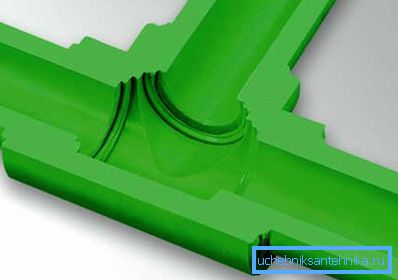

Zavarivanje obavljeno ispravno. Cut

Parametri zavarivanja su izuzetno važni za svaku velicinu, jer ako je PPR polipropilen - cev od 16 mm nominalnog unutrašnjeg prečnika gurnuta je u montažu više nego što se očekivalo, tada zbog poravnanja zidova propusnost će biti smanjena ili će prolaz biti uopšte blokiran. Ako se ovo dogodi u tebi ili u česme, onda će kraj jednostavno blokirati pravougaoni izlaz, koji takođe ugrožava smanjenje prolaznosti ili zagušenja.

Aplikacija

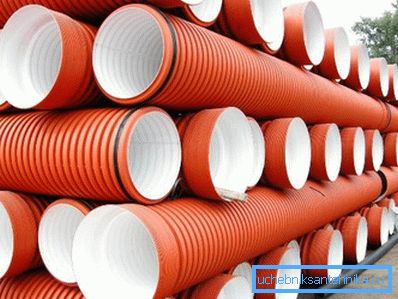

Valoviti PPR za kanalizaciju

Pored naše uobičajene upotrebe polipropilenskih cevi za sisteme vodosnabdevanja i grejanja, često se mnogi domaći zanatnici sakupljaju sopstvene ruke, koriste se i za kanalizaciju na otvorenom i za ventilaciju prostorija.

Na primer, za kanalizaciju odvode PPR prečnika od 40 mm do 110 mm, sa tipičnom dužinom od 5 m. Priključivanje se vrši pomoću spojnica sa gumenim zaptivkama, a sam proizvod može biti ili gladak ili valovit.

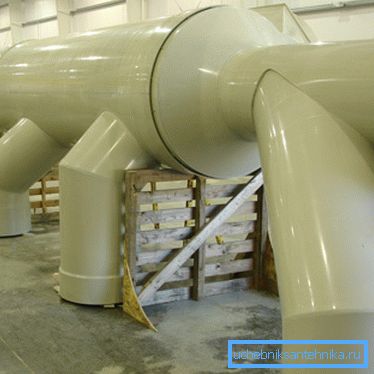

Ventilacija polipropilena

Kod ventilacionih kanala, kao na vrhu fotografije, koriste iste prečnike kao i za spoljnu kanalizaciju, ali samo ovde konfiguracija odseka može biti ne samo kružna, već i ovalna, kvadratna ili pravougaona. Glavni zahtev za ventilacione kanale nije povećana čvrstoća i niski kapacitet prenosa toplote, već mala težina.

Zaključak

Prilikom izbora cevi za polipropilen sigurno neće platiti posljednju pažnju troškovima materijala. U ovom slučaju, morate imati u vidu da cena nije samo veličina i nominalni pritisak zidova, već i brend. Proizvođači robnih marki uvek prodaju svoje proizvode skuplje, iako u kvalitetu ne mogu biti inferiorni (pa čak i preći) potpuno nepoznati početni proizvođači.
