Metalno-polimerne cijevi: upoznajte se sa prednostima i

Cijevi od metala i polimera su vrsta kompozitnih cijevi koji mogu biti sastavljeni od nekoliko komponenata odjednom: polimerne cijevi, mrežastog rama ili ojačavajućeg sloja aluminijske folije.

Postoji mnogo klasifikacija ove vrste mlaznica, koje mogu varirati u materijalima, u proizvodnoj tehnologiji, kao iu svojoj nameni i tehničkim parametrima.

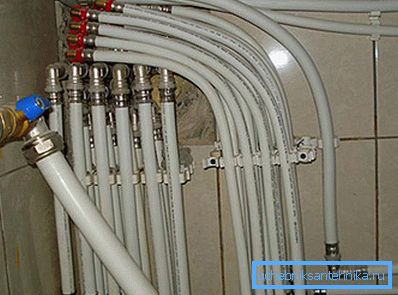

Na fotografiji - popularan pogled

Tijelo polimera cijevi je napravljeno od termoplastike. Okvir treba da se sastoji od poprečnih i uzdužnih elemenata. Uzdužni elementi su raspoređeni koncentrično u odnosu na mlaznicu, a poprečni sa određenim nagibom jednostavno zavijaju na uzdužne, čime se formiraju spirale.

Glavne aplikacije

Opseg takvih cevi je prilično širok.

  1. Cevi od čelika prečnika do 40 milimetara, koje su ojačane aluminijumskom folijom, obično se koriste u sektoru stanovanja i komunalnih usluga, naime, u vodovodnim, kanalizacionim i kanalizacionim sistemima.
  2. Cijevi od metalnih polimera većeg prečnika se koriste prije svega za polaganje cjevovoda, kao i procesne cjevovode koji se koriste za transport različitih korozivnih materijala (alkalije, kiseline, kao i proizvoda sa visokim koncentracijama soli).

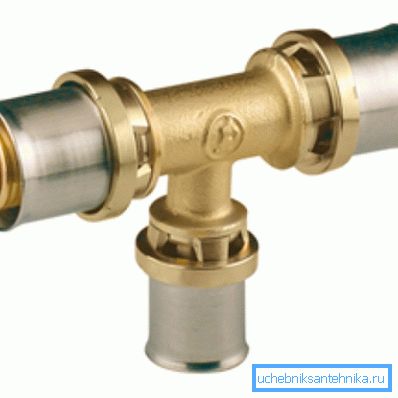

Cijevi se povezuju pomoću fitinga za presovanje.
  1. Ova vrsta cijevi se koristi u podzemnom i lijevom sakupljanju retke zemlje i obojenih metala.
  2. Nedavno se mlaznice koriste u sistemu pneumatskog transporta i hidrotransporta.
  3. Kao podrška snagama za zgrade, ovi elementi se koriste u pomorskoj infrastrukturi.

Vrste osnovnih metalnih polimernih cevi

Pre svega, neophodno je identifikovati glavne tipove tih cijevi koji su ojačani aluminijumskom folijom. Materijal za ove elemente je polietilen tipa PERT i PEX, koji se obrađuje posebnim metodom ekstruzije.

Debljina aluminijumske folije je samo nekoliko desetina milimetra, folija se zavaruje specijalnim ultrazvučnim zavarivanjem.

Metalna cijev

Tehnički parametri

Višeslojne cijevi od metala i polimera imaju niz pokazatelja kvaliteta, među kojima je vrijedno istaći sljedeće:

  • čvrstoća zavarivanja od aluminijumske folije;
  • visoka adhezija polimera sa metalnom bazom;
  • niska površinska hrapavost mlaznice;
  • okruglost okvira i ravnomjerna raspodela polimera oko celog obima, kako na spoljašnjem, tako i na unutrašnjem sloju;

Prednosti

Proizvodi ojačani aluminijumskom folijom imaju brojne nesporne prednosti:

  • visoke stope korozije i hemijske otpornosti;
  • lakoća instalacije i pouzdanosti cevnih priključaka;
  • veliki temperaturni opseg. Reč je o ponovljenom zamrzavanju do +95 stepeni Celzijusa;
  • veliku fleksibilnost, kao i sposobnost održavanja određenog oblika, uključujući zakrivljene.

Nedostaci

Među nedostacima su:

  • velika verovatnoća mehaničkih oštećenja;
  • otpornost na nisku temperaturu;
  • niskom zamornom čvrstoćom, posebno za PEX cijevi.
Pribor za metalne cijevi

Savjet! Imajte na umu da cevi koje su namenjene za sistem grejanja moraju imati dodatni sertifikat. Tehnička dokumentacija treba da ukazuje na otpornost na penetraciju gasova.

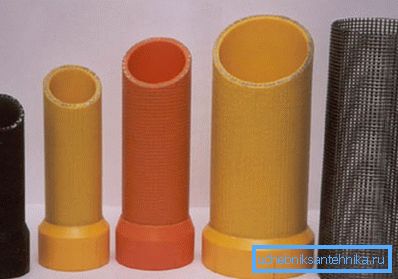

Cevi od metala i polimera ojačane krutim mrežastim ramom

Tehnologija proizvodnje ove vrste cevi može imati neznatne razlike. Uobičajena stvar je prisustvo armaturnog okvira, koji je posebno izrađen od pojedinih elemenata, uključujući žice i trake i odlikuje se rigidnošću.

Automatizovana proizvodna linija može se sastojati od sledećih tehnoloških komponenti:

  • ekstruder koji se koristi za obradu polimera;
  • specijalna mašina za zavarivanje, koja je neophodna za zavarivanje metalnog okvira;
  • sistem hlađenja spoljašnjih i unutrašnjih zidova cijevi;
  • savremeni sistem upravljanja glavnih geometrijskih parametara cevi;
  • Poseban vučni uređaj za vuču cevi duž transportera;
  • uređaj za rezanje koji vam omogućava da sečete proizvode potrebne dužine;
  • valjak, odgovoran za kretanje gotovih uzoraka.
Cevi od metala i polimera ojačane krutim mrežastim ramom

Uputstva za proizvodnju ovih proizvoda uključuju nekoliko osnovnih koraka. Uzdužni elementi se konstantno kreću duž proizvodne linije, kretanje se vrši posebnim vučnim uređajem.

Poprečna armatura se naviše na uzdužnim elementima sa određenom učestalošću. Na mestima gde se preseče poprečna, tj. Prstenasta i uzdužna ojačanja, zavarene su cevi (metodom kontakta).

Obratite pažnju! Za realizaciju ove vrste zavarivanja koristi se jedinstvena cilindrična valjka elektroda.

Već zavareni okvir ulazi u izduvnu šupljinu, koja je već napunjena rastopljenim polimerom. Da bi se formirao unutrašnji prečnik cevi sa vrlo visokim kvalitetom površine, to jest, sa malim indikatorima hrapavosti, u proizvodnji se koristi polirni valjak, koji ima autonomno hlađenje.

Proces hlađenja se vrši kada cev prođe formirajući rukav.

Među indikatorima kvaliteta metal-polimernih cevi koje su ojačane tvrdim mrežastim ramom mogu se razlikovati:

  • posebnu čvrstoću elemenata od metalne ramove cijevi;
  • čvrstoća svih zavarenih spojeva elemenata rama;
  • niska hrapavost unutrašnje površine mlaznice;
  • uniformna distribucija polimera oko obima.

Ova vrsta mlaznica ima nekoliko nespornih prednosti:

  • visoka čvrstoća;
  • otpornost na koroziju i hemijski napad;
  • mala težina;
  • dovoljno dug period rada.

Ove cevi imaju niz nedostataka, koje takođe treba pomenuti:

  • složenost u tehnologiji proizvodnje;
  • niska fleksibilnost;
  • smanjenje snage tokom povećanja i smanjenja radne temperature.

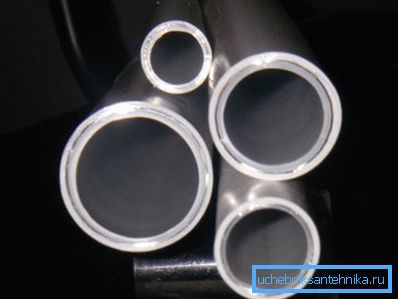

Odeljak cevi za metalpolimer

Cijena ovih dva tipa je nešto drugačija, tako da izbor zavisi od drugih parametara. Metalni proizvodi kombinuju visoku čvrstoću i hemijsku otpornost, što vam omogućava da stvore kanalizaciju i grejne sisteme svojim rukama.

Zaključak

Danas se svuda koriste metalno-polimerne cijevi. Cevovodi od metalnih polimera mogu se upravljati već nekoliko decenija. Da bi se maksimizirala hemijska i koroziona otpornost cevovoda obloženih specijalnim rešenjima za galvanizaciju.

Snaga takvih cevi je nekoliko puta veća od polimernih, a to se postiže zahvaljujući specijalnom ojačavajućem metalnom okviru. Na predstavljenom video snimku u ovom članku naći ćete dodatne informacije o ovoj temi.
