Metalna cijev: sveobuhvatna analiza materijala i njegova

Metalne cijevi prema GOST-u mogu se koristiti za rješavanje izuzetno širokog spiska inženjerskih problema. To je zbog njihovih dobrih performansi, kao i širokog spektra proizvoda proizvedenih od moderne industrije.

U okviru malog članka o pregledu nemoguće je reći o svim nijansama proizvodnje i upotrebe takvih proizvoda, ali ćemo pokušati dati opšti koncept o tome šta su metalne cijevi.

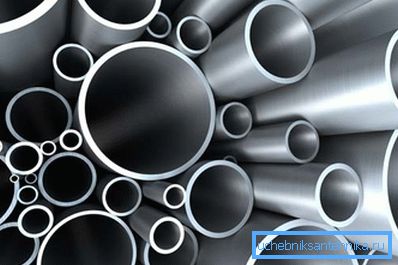

Cijevno valjanje se koristi skoro svuda

Tehničke specifikacije

Tehnologija proizvodnje

Dokument koji reguliše tehnološke procese u proizvodnji je GOST za metalne cijevi. Da budemo sasvim tačni, postoji nekoliko takvih GOST-ova, zavisno od toga kakav oblik trebamo i od kog materijala ćemo to učiniti.

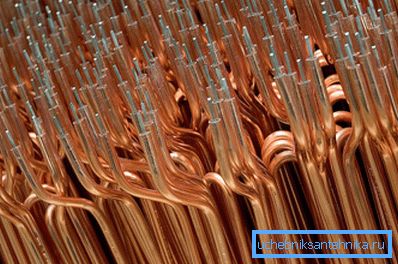

Proizvodi od bakra su vrednovani za toplotnu provodljivost.

U zavisnosti od upotrebljenih cijevi sirovina:

  • Čelik - najčešći.
  • Liveno gvožđe - uglavnom se koristi za postavljanje kanalizacije.
  • Bakarne cevi - imaju dobru toplotnu provodljivost, zbog čega se sastavljaju elementi grijanja i klimatizacije. Takođe, instrukcija omogućava korištenje bakra u instalaciji vodovodnih cijevi.
  • Mesingane cevi - imaju nisku tendenciju na koroziju, koriste se u vodovodnim sistemima.

Pored toga, u nekim slučajevima moguće je proizvoditi cijevi valjanih proizvoda od obojenih metala, ali cijena takvih proizvoda će biti mnogo veća od cijene običnih proizvoda.

Postoji i nekoliko načina proizvodnje:

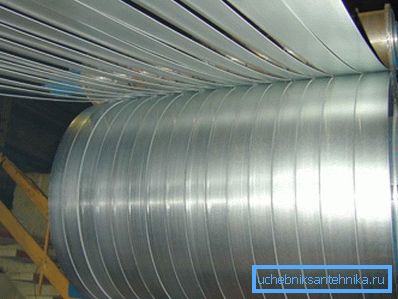

Sirovine za zavarene proizvode
Tehnologija Procesne funkcije
Moulded Prema ovoj šemi se proizvode proizvodi od livenog gvožđa, kao i fitinge za metalne cijevi (adapteri, fitingi, koljena, itd.). Talirana sirovina se ulije u kalup, odakle se uklanja nakon hlađenja i podvrgnut završnom tretmanu.
Besprekorno Svinja se zagreva, šišti na posebnom štapiću, a zatim ide u valjak. Roleri valjaonice proširuju rupu od firmware-a, redišavajući zidove cevi i produžavajući ga do potrebne veličine.

Metalna valovita cijev pre završetka je presvučena u posebnom obliku, gdje se rebra nanosi na njegovu površinu.

Zavareni Metalni list odgovarajućeg brenda se rastvara u trake. Zatim trake padaju na kalup, gde je jedna od njih cev. U završnoj fazi, ivice trake su zavarene, a proturidni zavar se odseče.

U zavisnosti od konfiguracije, odvojite uzdužne i spiralne cevi.

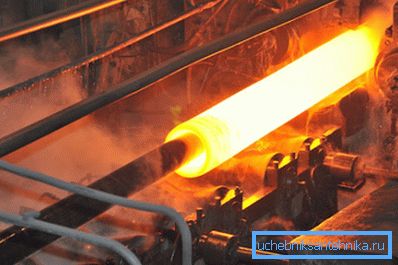

Na slici - firmware pile

Osnovni parametri

U zavisnosti od oblika odseka, razlikuju se ove vrste metalnih cevi:

  • Okrugli
  • Profil

Ova kategorija obuhvata kvadratne, pravougaone i druge proizvode koji se koriste za rješavanje specifičnih problema.

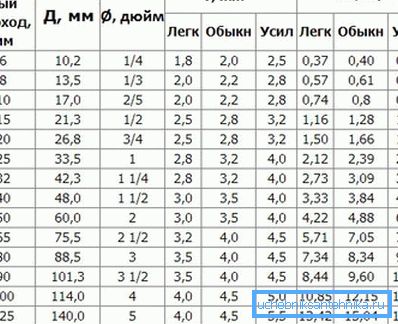

Tabela parametara (za čelične delove)

Ostali važni parametri uključuju:

  • Prečnik (za profil - odeljak ili proporcionalni odnos).
  • Dužina (relevantna samo za sorte, jer su neki modeli isporučeni u kalupima ispod reza).
  • Debljina zida

Ovi parametri mogu biti veoma različiti, a većina njih je sadržana u odgovarajućim državnim standardima. U članku ćemo dati samo nekoliko primera u vidu izvoda iz ovih dokumenata.

U principu, poznavanjem ovih parametara, možete izračunati masu cevovoda. Kako izračunati težinu metalne cijevi kružnog dijela s vlastitim rukama - mi ćemo vam reći u nastavku.

Formula je sledeća:

M = (D-T) * T * 0,025, gde:

  • M - specifična težina, kg.
  • T - debljina zida, mm
  • D - spoljni prečnik, mm.
  • 0,025-koeficijent za čelične okrugle proizvode.

Obratite pažnju! Za kvadratnu cijev, ova cifra je 0,32, za pravougaonu cijev je 0,16.

Koralaženje ima prilično komplikovanu konfiguraciju, jer se njegova težina obično ne računa, a za izračunavanje koristi tabelu vrijednost. Isto važi i za druge proizvode posebne vrste.

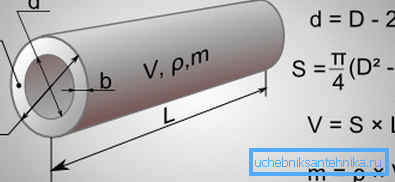

Ova šema će pomoći izračunati težinu

Prednosti

Prednosti takvih proizvoda u velikoj mjeri zavise od materijala iz koga je dio napravljen. A ipak postoje zajedničke karakteristike različitih proizvoda.

Među njima su:

  • Visoka mehanička snaga.
  • Sposobnost upravljanja jednostavnim alatima.

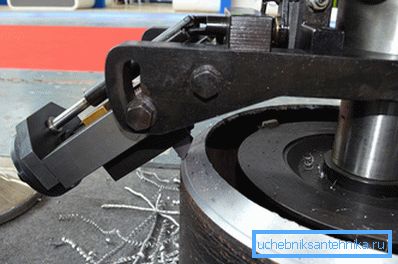

Metalni cijevni klizač - alat za krajnje lice
  • Mogućnost uređivanja hermetičkih priključaka.
  • Izdržljivost proizvoda.
  • Širok spektar delova, koji vam omogućavaju da izaberete element za bilo koji dizajn.
  • Razumni troškovi (isključujući ekstremno visoke tehnologije).

Obim primene

Lista zadataka za koje se koriste cevni proizvodi je veoma opsežna:

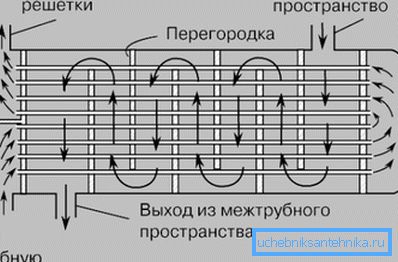

Krug izmenjivača toplote
  • Najtanje okrugle cijevi tankog bakra ili aluminijuma se koriste u proizvodnji toplotnih izmjenjivača u toplovodu, grejanju, hlađenju i klimatizaciji.
  • Cijevi većeg prečnika - do 40-50 mm - glavna sirovina za uređenje vodovodnih cijevi. Mogu se koristiti i za ugradnju gasovoda.

Obratite pažnju! Ovo se odnosi samo na privatne mreže - za autoputeve mogu se koristiti sorte sa presekom do metra ili više.

  • Profil cijev - univerzalni građevinski materijal i završni materijal. Okviri su napravljeni od bukvalno za sve što mu je potrebna podrška: nameštaj, male arhitektonske forme (šupe, sjenice, stanice), plastenika, letnje kuće, itd.
  • Takođe, profilne cijevi se koriste kao posteljice za opremu, od kojih su okviri vozila montirani i tehnološki uređaji sastavljeni.

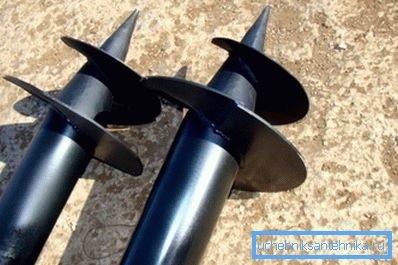

Zavrtajte šipove sa vrhovima
  • Takođe treba spomenuti gomile metalnih cijevi: oni mogu biti ili mali (za seoske kuće i druge lake objekte) ili gigantske (za stambene zgrade).

Obratite pažnju! Da bi se sprečila deformacija i prenijela potrebna čvrstoća na šupljinu cijevi, u ovom slučaju je bolje napuniti betonom.

Zaključak

Naravno, očito nećete koristiti cijeli asortiman metalnih cijevi u svom radu - ovi detalji su suviše različiti. Ali da se upoznamo sa glavnim vrstama troškova, a za to prvo preporučujemo da gledate video u ovom članku.
