Lemljenje plastičnih cijevi: vodič po korak po korak za

Plastične cevi se trenutno koriste svuda. Oni su jeftiniji od metala, nisu podložni koroziji, prilično pouzdani i koji konačno nadmašuju izbor u njihovom pravcu, lako se instaliraju bez pozivanja profesionalnih vodoinstalatera. Pričaćemo kako je to učinjeno u ovom članku.

Polaganje polipropilenskih cevi za grejanje to radi sami

Vrste lemljenja

Lemljenje ili, kako se naziva ovaj proces, polipropilenske cevi mogu biti zavarene na tri načina:

  1. Sa elektro-okovima. U ovom slučaju, za povezivanje cevi koriste se specijalni priključci, koji imaju bakarni prsten sa dva spoljašnja elektroda u unutrašnjem dijelu. Uobičajena mašina za zavarivanje je povezana na njega, bakar pod uticajem električne struje zagreva i topi plastiku, pouzdano zaptivanje spoja. Brzo i efikasno, ali prilično skupo za implementaciju.

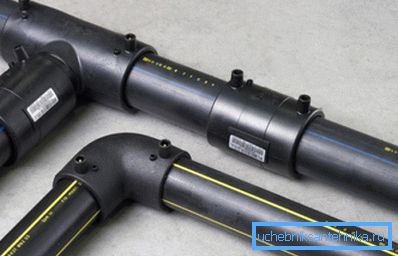

Fotografije jedinjenja stvorene korišćenjem elektrofiltera

Savet: Elektro-fitinge se preporučuju za industrijsku upotrebu. U ovom slučaju, nivo performansi će imati veću vrijednost od cijene povezanih elemenata i obaveznog prisustva skupe opreme.

  1. "Hladno". Ovde, povezivanje elemenata cevovoda vrši se primenom agresivnog lepka na njihove spojeve. Snaga dovršene konstrukcije nije inferiorna sa zavarenom, ali je njen opseg ograničen samo sistemom snabdevanja hladnom vodom i isključeni su kanalizacija, grejanje i spremanje tople vode.

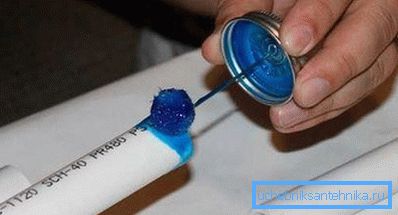

Lijevanje polietilenskih cevi po
  1. Polyphusic ili "u zvonu". Ovo je najraznovrsnija primena lemljenja za kućnu upotrebu sa spojnicama i posebnim lemilima za lemljenje. Analizirali ćemo ga detaljnije.

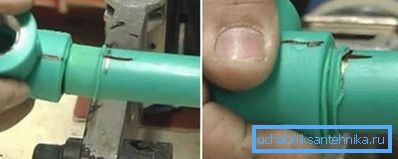

DIY zavarivanje cijevi i cijevi

Stepwise execution

Uputstvo za lemljenje je predstavljeno u obliku obavljanja narednih koraka:

Korak 1: Priprema alata

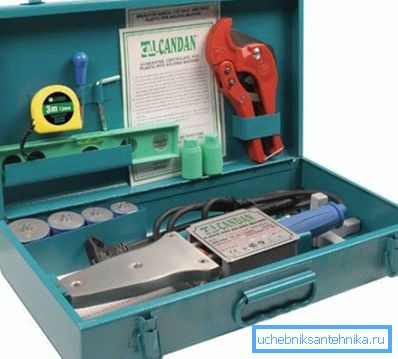

Kutija sa alatima neophodnim za zavarivanje plastičnih predmeta

Najvažniji alat je lemljenje za lemljenje cijevi, on je taj koji rastvara polipropilen grejanjem priključnih komponenti.

Savet: ne kupujte za domaće potrebe da kupite skupi uređaj sa visokom snagom. Ovaj parametar utiče samo na stopu grijanja, ali ne na kvalitet veze.

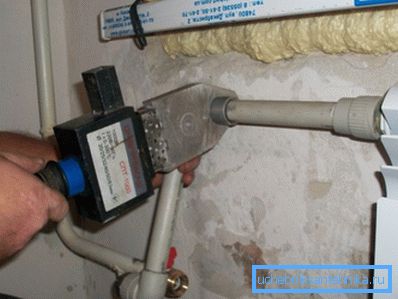

Na mestima čvrsto dostupnim, zavarivanje vrši posebna jedinica. Eliminiše mogućnost povezivanja dve mlaznice odjednom, ali uz nju je lakše popraviti oštećeni autoput.

Rektilinarno lemljenje za cevi

Takođe će vam trebati:

Alat Svrha
Specijalne mlaznice Spojnica za topljene cijevi i cijevi za talasne armature
Rezač cijevi Omogućava vam da jednako smanjujete sa jednim rukom.
Brijač Uklanja ojačani sloj
Aceton Odstranjuje spoj
Marker ili olovka Primenjuje potrebnu oznaku
Merenje trake Obavlja sve neophodne mere
Rags Uklanja slučajne plastične kapke iz mlaznica.

Savet: u slučaju rada sa proizvodima čiji prečnik prelazi 40 mm, trebalo bi da koristite žicu za sečenje. Pošto makaze za cevi jednostavno ne uzimaju tako veliki deo.

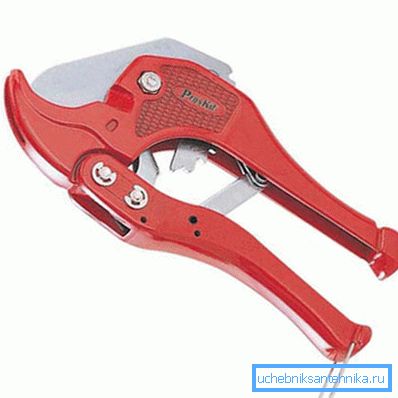

Specijalne makaze za sečenje cevi

Korak 2: Označavanje i sečenje

Polipropilenske cijevi obično se prodaju u kalemovima. To jest, dobijate jedan proizvod dugog proizvoda koji je potrebno iskopčati u segmente koji su udobni u skladu sa vašim planiranjem.

Za ovo:

  1. Mjeriti trakom izmeriti željenu dužinu.
  2. Dodajte nekoliko milimetara kako biste nadoknadili rastopljeni deo i stavili znak.
  3. Strogom okomito prema proizvodu donosimo sečivo i u jednom glatkom pokretu napravimo rez.

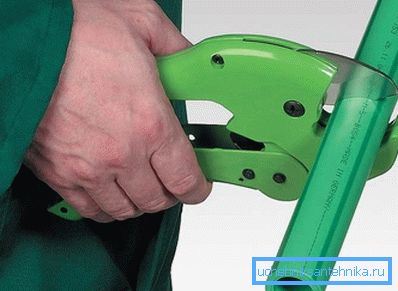

Plastično sečenje cijevi

Korak 3: Obrada cevi

Prije umetanja cijevi u grejan spoj, neophodno je uneti u određeno stanje:

  1. Ako koristite ojačane proizvode, potrebno je pomoću brijača skinuti gornji sloj plastike i ukloniti aluminijumsku foliju. Kada je ojačana fiberglasom ili njegovim odsustvom, ova stavka je preskočena.

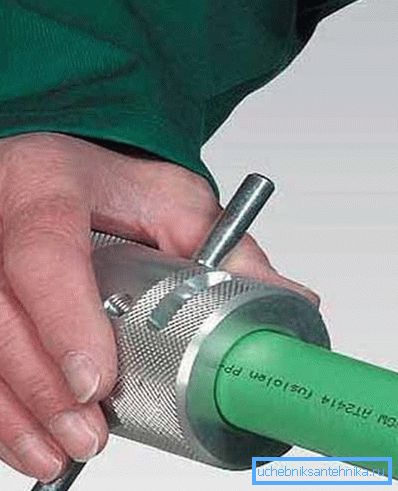

Koristite brijač za uklanjanje ojačavajućeg sloja

Savet: ojačane cevi treba kupiti samo ako planirate instalirati sistem grejanja. U svim ostalim, to će biti samo gubljenje novca.

  1. Nož uklonite sa spoljašnje grede cevi. Ovo će spriječiti da se rastopljena ivica sruši u toku spoja između dijelova.

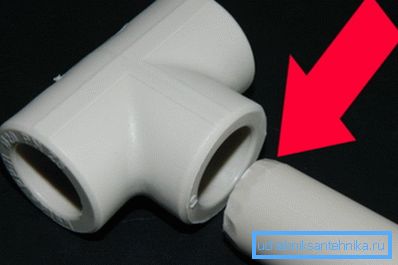

Šipkasta ivica će se pojaviti lakše.
  1. Aceton razmaščeno zavarivanje. U suprotnom slučaju, preostala prljavština može smanjiti nejasnoću veze.

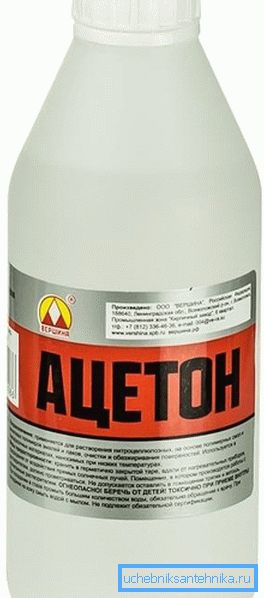

Bočica acetona za odmašćivanje
  1. Izmerite rastojanje od ivice jednake dubini fuge plus 2 mm kako biste kompenzovali rastopljeni deo i postavite referentnu oznaku. Cev treba uroniti u spojnicu.

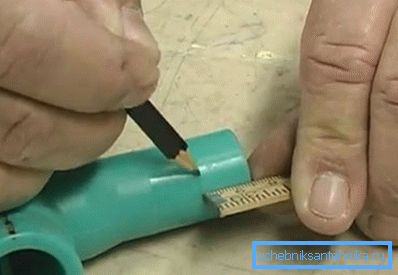

Oznaka ronjenja

Korak 3: Instalirajte i uključite opremu

  1. Postavili smo lemilicu na ravno tvrdo mesto.

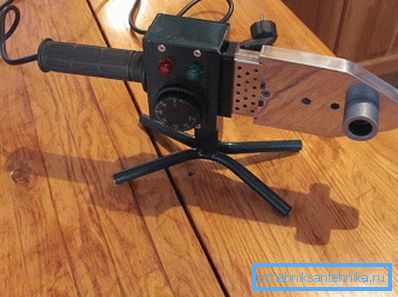

Plastični zavarivač cevi na drvenom stolu
  1. Povezujemo sa šesterokutnim ili križnim odvijačem, u zavisnosti od pričvršćivača, metalne spojnice i cijevi.

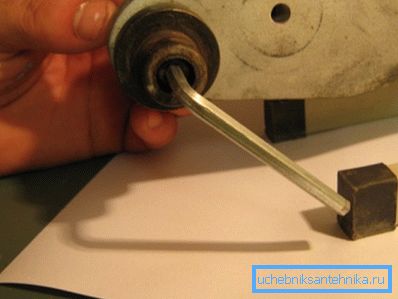

Popravljanje cevi na lemljenom gvožđu
  1. Podesite željenu temperaturu prema sledećoj tabeli i uključite uređaj:
Temperatura, oSa Efekat
95 Odsustvo
140 Proizvod gubi snagu, postaje fleksibilan
260 Polipropilen počinje da se topi
  1. Čekamo da se indikatorsko svetlo isključi, što ukazuje na dovoljan stepen grejanja i nastavi lemljenje.

Savet: nakon što se uređaj zagreva, možete isključiti jedan od spirala. Da biste održali potrebnu temperaturu, dovoljno je, ali na ovaj način uštedite potrošnju energije i smanjite habanje uređaja.

Korak 4: lemljenje

Sad kad imate sve što vam je potrebno na rukama i spremno je koristiti, a lemljenje grijača se zagreje do tačke topljenja polipropilena, koja je 260 stepeni Celzijusa, započinje zavarivanje:

  1. U pripremu cevi priključite cevi za priključak u skladu sa označenom oznakom. Nije dozvoljeno da rotira proizvod više od 10 stepeni.
  2. Na suprotnoj strani, na sličan način, stavljamo okov na cev.
Priključni elementi cevovoda sa grejnim mlaznicama

Savjet: imajući u vidu činjenicu da je zid montaže obično tanji od cijevi, preporučljivo je dati neku hendikepu prilikom zagrevanja. Ovo će sinhronizovati proces topljenja.

  1. Čekamo dok se ivice delova ne stope, formirajući neku vrstu valjka, što se zove grab. Sledeća tabela će vam reći koliko je potrebno za različite prečnike:
Veličina sekcije, mm Vreme grijanja, sa Vreme lemljenja, sa Vreme hlađenja, sa
16 5 4 3
20 5 4 3
25 7 4 3
32 8 4 4
40 12 6 4
50 18 6 5
63 24 6 6
75 30 8 8
90 40 8 8
110 50 10 10
160 80 15 15
  1. Nakon isteka određenog vremena, pažljivo uklonimo komponente i brzo ih povezati sve do osovine. U ovom slučaju, u svakom slučaju ne mogu se okrenuti, jer su rezultat oklopi koji prekidaju nepropusnost veze.

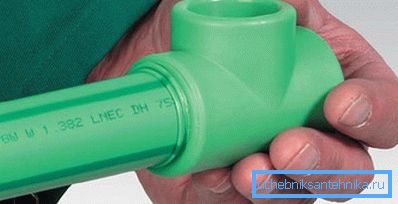

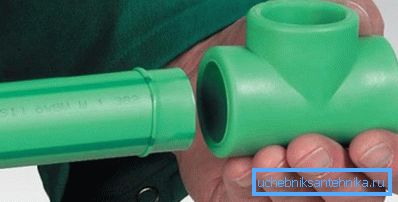

Priključivanje delova vlastitim rukama
  1. Zadržavamo ih već neko vrijeme, što se takođe može naći u gornjoj tabeli i pustiti ih. Priključak je spreman.
Lijevanje polipropilenskih cevi

Savet: u slučaju kapljice tečne plastike na mlaznicama, ne bi trebalo da pokušavate da ih očistite nožem, zbog čega jednostavno oštetite njihov teflonski premaz. Bolje je ponovo uključiti lemilicu i nakon što se ponovo rastopi, pažljivo ih uklonite krpom.

Zaključak

Cevovod od polipropilenskih cevi je prilično sposoban montirati bez posedovanja posebnih vještina. Da biste to uradili, biće vam potreban poseban lemiljak i nekoliko drugih pratećih alata, koje se, inače, često mogu naći u paketu sa njim. Dalje proučite pažljivo gore navedene instrukcije i možete da nađete na poslu u kojoj je važno pažljivo i precizno izvršenje svih radnji.

Glavne akcije u primeni lemljenja plastičnih cevi

Video u ovom članku će vam pružiti dodatne informacije koje se direktno odnose na predstavljene materijale. Cevi za lemljenje su jednostavne.
