Kvadratne i pravougaone cevi - tipovi i karakteristike ovog

Kvadratne i pravougaone cevi sada se aktivno koriste u skoro svim oblastima industrije. Ova konfiguracija značajno povećava tehničke karakteristike snage koja je neophodna u izgradnji, dizajnu automobila i proizvodnji namještaja. Svake godine opseg profilnih cevi raste stalno, u poređenju sa opsegom koji je proizveden pre 20 - 30 godina, povećao se za više od 2 puta.

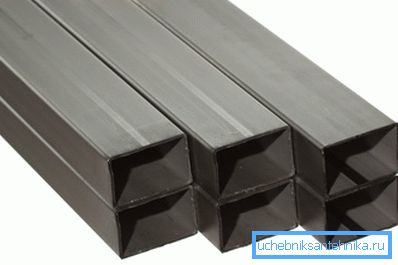

Fotografije pravougaonih dizajna.

Zašto pravougaono

Okrugli dio je pogodan za transport tečnosti ili gasova. Cilindrični oblik drži pritisak bolje i mnogo je lakši za proizvodnju. Ali proizvodi od profila su otporniji na spoljašnja opterećenja. Konfiguracija i dimenzije pravougaonih cevi su takve da imaju 2 poprečna rebra.

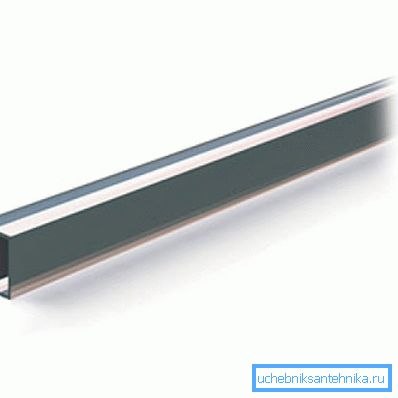

Skica proizvoda.

Sorte proizvoda

Sve cijevi sa kvadratnim ili pravougaonim dijelom konvencionalno su podeljene na 3 vrste.

  1. Najčešći tip se smatra zavarenom konstrukcijom.. Takav proizvod je napravljen od savijenog lima i zavaren na specijalnoj opremi. Regulisane su metalne zavarene pravougaone cevi prema GOST 30245. Cijena takvih proizvoda je najprihvatljivija i stoga se koriste češće.
  2. Vruće valjani proizvodi, imaju prilično visoke operativne karakteristike, one su skuplje u proizvodnji, ali ova tehnologija omogućava proizvodnju cijevi sa jasno definisanim parametrima.
  3. Strukture napravljene na mlaznim valjcima, na početku imaju veliku čvrstoću, ali slabu elastičnost. Povećati elastičnost korišćene tehnologije "odmor". Metall se zagreva na određenu temperaturu i polako ohladi.

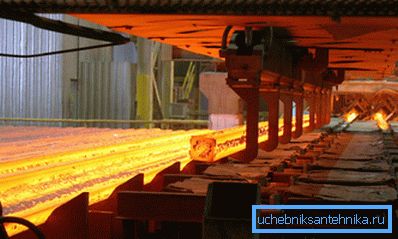

Vruća valjka.

Važno: bilo koji asortiman pravougaonih cevi prema GOST 8639 82 reguliše proizvodnju svih valjanih proizvoda na valjkastim valjcima za toplo i hladno valjanje.

Koje su prednosti kvadratnih i pravougaonih proizvoda?

  • Kao što je već pomenuto, zbog prisustva prirodnih paralelnih ojačanja, takve strukture imaju mnogo veću čvrstoću od toplo valjanih cijevi istog odeljka. Plus, toplo valjani metal je nesrazmjerno teži i obiman.
  • U ovom trenutku, gotovo svi metalni proizvodi podležu antikorozivnom tretmanu, što obezbeđuje značajno povećanje vijeka trajanja. Nerđajući i legirani čelici u početku ne trebaju takvu obradu.
  • Pravougaoni ili kvadratni oblik cevi dobro je montiran na vertikalnim i horizontalnim ravnim površinama. Takvi dizajni su pogodni za obradu bilo kakvih završnih materijala.
  • U šupljim proizvodima lako se postavlja bilo kakva komunikacija. Od kablovskih linija do dovoda vode.
  • Pravougaoni ili kvadratni dizajni su pogodniji za skladištenje, pakovanje i transport, u poređenju sa kružnim dijelom, ovi proizvodi zauzimaju mnogo manje prostora.

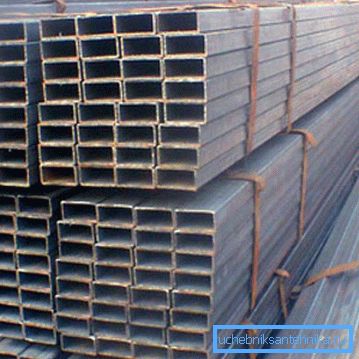

Skladištenje robe.

Što se tiče kalkulacija

Za pokrivanje cijelog spektra pravougaonih cijevi u jednom članku je nerealno. Ali najvažnije je zapamtiti da je prilikom kupovine i transporta velika težina pravougaone cijevi od velike važnosti, pošto metalne osnove oslobađaju proizvode po težini.

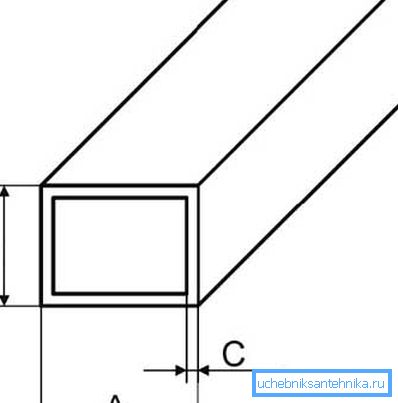

Podaci potrebni za izračunavanje.

Težina radnog metra pravougaone cevi zavisi od veličine preseka i debljine zida. Pod uslovima na terenu, ova vrijednost se može izračunati kao i težina lima. Drugim riječima, za skeniranje dizajna u kvadratnim metrima, množi se fiksnim, u tablicama, specifičnom težinom ovog metala u gramima i debljinom zida u milimetrima.

Vrednosti dobijene takvim proračunima će biti približne. Naravno, možete ih koristiti ako niste imali sto sa tačnim podacima. Još je bolje ako možete koristiti online kalkulator sa kojim možete tačno izračunati težinu pravougaone cevi.

Na primjer, predstavljamo dio tabele sastavljene prema GOST 8645 82 za čelične konstrukcije. Isti GOST za pravougaone cevi uređuju parametre proizvoda od nerđajućih, legiranih i drugih posebnih metala.

Težina čelične cevi.

Pravokutni dio cevi Zid Težina 1m / p
20 x 15 mm 1,5 mm 0.810 kg
20 x 15 mm 2.0 mm 1.070 kg
25 x 15 mm 1.0 mm 0.620 kg
25 x 15 mm 1,5 mm 0.930 kg
25 x 15 mm 2.0 mm 1.225 kg
30 x 20 mm 1,5 mm 1.178 kg
30 x 20 mm 2.0 mm 1.554 kg
40 x 20 mm 1,5 mm 1.401 kg
40 x 20 mm 2.0 mm 1.853 kg
40 x 25 mm 1,5 mm 1.554 kg
40 x 25 mm 2.0 mm 2.057 kg
50 x 20 mm 1,5 mm 1.660 kg
50 x 20 mm 2.0 mm 2.198 kg
50 x 25 mm 1,5 mm 1.778 kg
50 x 25 mm 2.0 mm 2.355 kg
50 X 30 mm 1,5 mm 1.849 kg
50 X 30 mm 2.0 mm 2.449 kg
50 X 40 mm 1,5 mm 2.100 kg
50 X 40 mm 2.0 mm 2.790 kg
50 X 40 mm 2,5 mm 3.470 kg
60 x 20 mm 1,5 mm 1.849 kg

Važno: u tablicama profilisanih proizvoda navedena je teorijska vrednost mase materijala. Standardi dozvoljavaju odstupanje teoretskih podataka od stvarne težine u okviru 12%.

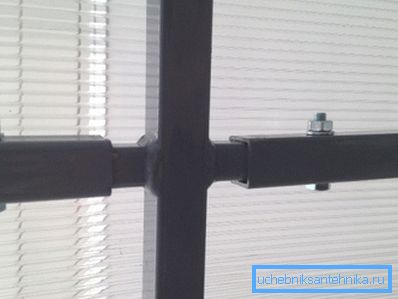

Preklopni okvir profilnih konstrukcija.

Gde se koriste cevi

Skoro svako gradilište koristi profilni materijal. Sjetite se kako se brzo razvijaju moderni tržni centri, paviljoni, izložbene sale i druge slične strukture. Sve je to postalo moguće jer je okvir u njima sastavljen od metalne grede i profilisanih cevi.

Izgradnja, jedna od onih područja gdje se zahteva spoljna stabilnost cijevi. Zategnutost proizvoda u pružanju podrške građevinskim strukturama biva u pozadini. Postoji zaseban GOST za pravougaone cevi napravljene tehnologijom zavarivanja.

Raspon pravougaonih cijevi prema GOST 30245 2003, trenutno ima najširi raspon veličina za zavarene proizvode.

Cijevi različitih dijelova.

Važno: I-žar s karakteristikama čvrstoće prelazi profilisanu cev, tako da se kvadratne i pravougaone cevi koriste u srednjim, otvorenim strukturama, sa prosečnim nivoom opterećenja ili na mjestima gdje je estetska strana važna.

Međutim, profilisani proizvodi u građevinarstvu se ne koriste samo za proizvodnju nosača u visokim zgradama. Nije manje popularan ovaj materijal prilikom uređivanja lako napunjenih i tehnoloških struktura.

Pravokutna bimetalna ograda može se naći u bilo kojoj ordinaciji. Pravougaona plastična cijev, pogodna za uređivanje skrivenih kablovskih linija u visokim zgradama. I konačno, privremena kolapsna izložba ili trgovački paviljoni, po pravilu, stoje upravo iz takvog profila. (Pogledajte i članak Postavljanje kablova u cevi: karakteristike.)

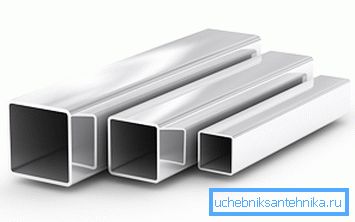

Cevi od nerđajućeg čelika.

Ovaj oblik se široko koristi u proizvodnji nameštaja. Svi smo išli u školu i zapamtili, ne uvek lepe, ali pouzdane i izdržljive stolove i stolove, sastavljene na osnovu kvadratnih ili pravougaonih cevi. Savremeni dizajneri nameštaja takođe ne preuveličavaju ove profile.

Skoro svako vozilo sa pokretnim točkom ima u svom dizajnu nosive elemente od kvadratnih ili pravougaonih cevi. Iz kolica u zemlji, prikolica do kola i završetka sportskog brza trka, tu su sve cevi.

I na kraju, plastenicke zemlje, koje brzo sklapaju i brzo rastavljaju svoje ruke, često su napravljene od tačno oblikovanog laka metala. Uputstvo za sastavljanje takvih struktura ne traje više od 1 stranice i razumljivo je na intuitivnom nivou.

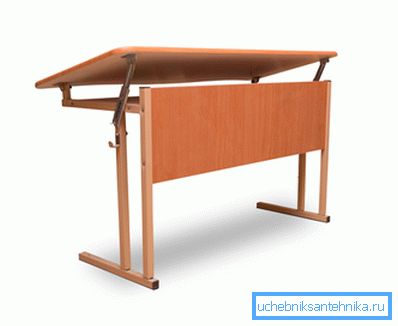

Namještaj zasnovan na profiliranom materijalu.

U ovom članku prikazani su profilisane cijevi.

Zaključak

Niko neće raspravljati s činjenicom da u prirodi nema univerzalnih materijala. Kvadratne i pravougaone cevi takođe nisu izuzetak. Ali u mnogim oblastima građevinske i prerađivačke industrije, oni su neophodan materijal.

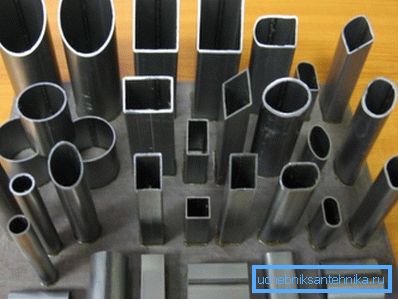

Raspon proizvoda različitih profila.
