Kvadratne cevi: 2 metoda za proizvodnju profilnih prozora

Kvadratna metalna cev je jedna od najpopularnijih vrsta valjanih proizvoda. Takvi proizvodi se proizvode u veoma širokom spektru, što je uglavnom zbog velikog broja zadataka za koje se koriste takve cijevi.

U našem članku ćemo govoriti o tehnologiji proizvodnje ovih proizvoda, a takođe obratiti pažnju na obim njihove upotrebe.

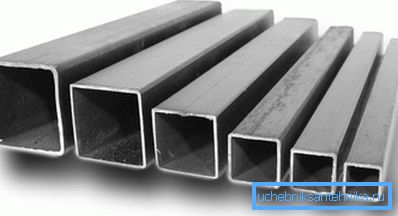

Od ovih delova, možete izgraditi okvir gotovo bilo koje složenosti.

Proces proizvodnje

Metoda 1. Proizvodnja valjaka

Proizvodnja cevastih proizvoda pravougaone i kvadratne sekcije reguliše se prema GOST 8639 - 82.

Prema ovom dokumentu proizvodi se:

  • Besprekorno toplo valjani.
  • Besprekorno hladno.
  • Elektrohemijski hladno oblikovani (preklopljeni).
Valjaonica

Cijevi bez tehnološkog spoja se izrađuju tehnologijom kotrljanja.

Uputstva za proizvodnju uključuju sledeće operacije:

  • Kvadratna metalna gredica (šipka) se zagreva u peći na određenu temperaturu.
  • Tada se blanko postavlja u štampu, gde se profil proizvoda formira pomoću specijalnog kalibracionog uređaja.
  • U "hladnom" načinu proizvodnje, rukav se ohladi, a zatim dovodi do valjarne, gdje se obrađuje pre smanjenja do nominalne veličine.
  • U "vrućoj" metodi, završno valjanje se vrši na zagrejanom delu. To omogućava proizvodnju cijevi sa tankijim zidovima bez rizika od deformacije.
  • Zatim se metal oslobađa. Ovo se radi kako bi se vratila prirodna granularnost površine proizvoda, usisana tokom prerade na valjani valjku.

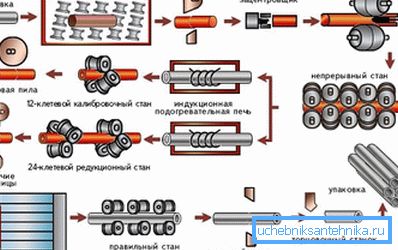

Tehnike za proizvodnju bešavnih proizvoda ne zavise od oblika

Obratite pažnju! Nakon završetka valjanja i kaljenja svi proizvodi moraju biti provereni u skladu sa dimenzijama dizajna. Cevi koje imaju odstupanja u preseku ili debljini zida odbijaju se.

Ovo se odnosi na metalne proizvode. Cevi od plastične cijevi najčešće se proizvode ekstruzionom tehnologijom, u kojoj se radni predmet izvlači kroz uređaj za dimenzioniranje - spineretet.

Metoda 2. Zavarena proizvodnja

Proizvodi šiva se proizvode nešto drugačije:

  • U prvoj fazi proizvodnje, se koristi čelični lim određene debljine (najčešće legirani čelik od 3 mm) u obliku traka - tzv. Trake.

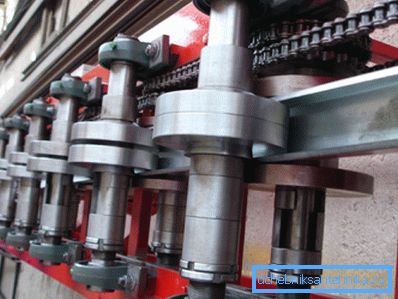

Mašina za preklop
  • Zatim, trake se ubacuju u jedinicu za preklapanje, pri čemu se profil budućeg cevi formira uz pomoć valjkastih mehanizama različitih veličina.
  • Dizajnirana greda ulazi u oblast zavarivanja, gde se formira šav.

Obratite pažnju! Industrija proizvodi samo uzdužne cevi pravokutnog i kvadratnog profila: jednostavno nema modela spiralne šavne.

  • Zatim, proizvod se postavlja u valjak za finalnu preradu. U ovoj fazi cevi se kalibriraju, debljina zida je ravna i površina se očisti.
  • Prije isporuke gotovih delova u skladište, obavezno je otkrivanje nedostataka šiva.

Obratite pažnju! Dozvoljena količina bura (zgušnjavanje na površini na mestu prodiranja vara) je od 0,5 do 1 mm. Ako su ove dimenzije prekoračene, moguće je dodatno čišćenje površine cevi.

Gotovi proizvodi

Raspon kvadratnih cevi prema GOST 30245 - 2003 (naime, ovaj dokument reguliše proizvodnju šavnih proizvoda) je prilično širok.

Uključuje:

  • Kvadratni prozori od 40x40 do 300x300 mm.
  • Pravougaoni zatvori od 50x25 do 400x200 mm.

U nekim slučajevima koriste se i druge proizvodne tehnologije. Dakle, u prisustvu okruglog cijevi odgovarajuće veličine, moguće je napraviti kvadratni ili pravougaoni ručno pomoću valjka za cijevi. Međutim, kvalitet takvog proizvoda će biti vrlo sumnjiv, pa se ne preporučuje da se takvi dijelovi koriste za odgovoran rad.

Upotreba oblikovanih cijevi

Glavne prednosti

Prednosti kvadrata kvadratnih cevi uključuju sledeće:

  • Visoka tehnologija - po želji, dijelovima se može dati gotovo bilo koji oblik, a instalacija struktura se vrši relativno malo rada.

Obratite pažnju! Oblik sa ravnim ivicama olakšava privezivanje proizvoda cevi sa površinama od opeke i betona: razmak je minimalan i potreban je mnogo manje napora da se zapeča.

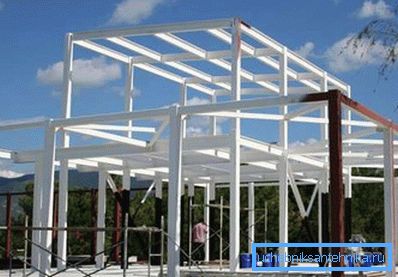

Dobar nosivost omogućava korišćenje dijelova u građevinarstvu
  • Pouzdanost veze oba sa zavarivanjem i prilikom ugradnje na ruke uz pomoć uređaja.
  • Dobar nosivost zbog verifikovanog geometrijskog oblika i minimalnog broja zavarenih spojeva.
  • Visoka otpornost na koroziju i uticaj drugih faktora životne sredine, koji se prvenstveno obezbeđuje uključivanjem u proizvodnju visokokvalitetnog čelika.
  • Dobra otpornost na vatru.

Ako govorimo o finansijskoj strani pitanja, cijena takvih proizvoda može se smatrati prilično pristupačnom. Naravno, to je različito za sorte različitih vrsta čelika, ali u većini slučajeva moguće je odabrati opciju čak i za izgradnju budžeta.

Obim primene

Profilne cevi su možda jedan od najsvestranijih građevinskih materijala.

Obim njihove upotrebe je izuzetno širok i uključuje:

  • Izrada okvira. Detalji se koriste za izgradnju pratećih struktura stambenih zgrada i objekata na farmama, kao i za male arhitektonske forme - šupe, sjenila, staklenika itd.
  • Krovni radovi. Kvadratne ili pravougaone cevi mogu se koristiti kao glavni materijal za šporete i podne grede, naročito tamo gde krov ne zahteva visoke vrijednosti toplotne izolacije.
  • Izgradnja ograđenih objekata, ramovskih farmi, elemenata vanjskog oglašavanja itd.

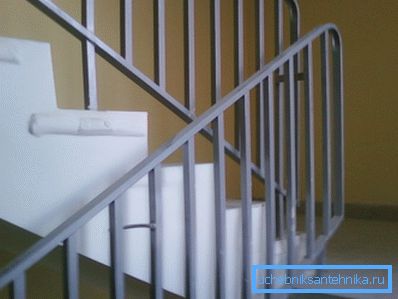

Fotografije ograde stepeništa, zavarene

  • Izrada nameštaja. Ovde profil deluje kao noge i elementi rama, obezbeđujući ravnomerno raspoređivanje tereta.

Zaključak

Okviri, ograde, ograde, ograde kvadratnih cevi mogu se proizvoditi sa minimalnim radnim veštinama. Takve praznine odlikuje najviša proizvodnost, koja osigurava njihovu popularnost kao univerzalni materijal. Saznajte više o tehnologiji proizvodnje kvadratnih cijevi, kao io tome kako ih koristiti, proučavajući video u ovom članku.
