Kućište: varijante i karakteristike aplikacije

Kućište cevi PND ili njegov čelični ekvivalent se koristi za ojačavanje zidova bušotine. Odmah nakon bušenja bunara postaje neophodno koristiti kućište (žica). Nakon što se kolona ugradi u bunar, vrši se cementna ili tamponirana glina cijevi.

I tek na kraju ovog rada, možete biti sigurni da je bunar optimalno zaštićen od plovila, podzemnih voda i drugih jednako važnih rizika. Hajde da pogledamo kako se koristi metal ili plastično kućište.

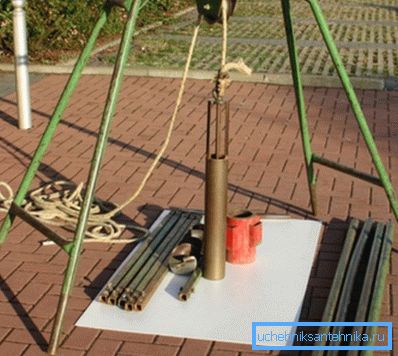

Bušenje u bašti

Funkcije aplikacije

Moderno kućište za udubljene šipove su dijelovi cijevi koji su strogo međusobno povezani. Debljina zidova konstrukcije, po pravilu, ne prelazi 4 cm.

Priključivanje nekoliko cevi u jednu konstrukciju može se izvršiti pomoću spojeva cevi. Da bi to učinili, cevi su opremljene konusnim navojem sa trouglastim profilom.

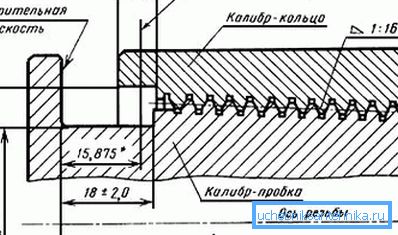

Dijagram sa navojem trouglastog kućišta.

Intenzitet penetracije određuje se prečnikom bunara, karakteristikama rada opreme za bušenje, karakteristikama zemljišta itd.

Korišćenje kućišta daje sledeće prednosti:

  • sposobnost rada na zasićenom slabom tlu;
  • mogućnost preklapanja horizonta u plutajućim tlu;
  • sprečavanje vibracija i dinamičkih efekata na terenu;
  • obezbeđivanje instalacije šipova;
  • mogućnost ugradnje šipova u neposrednoj blizini već izgrađenih građevinskih objekata bez ugrožavanja njihovog integriteta;
  • niži troškovi bušenja i kasnije dobro održavanje;
  • obezbeđujući pouzdanu zaštitu od kolapsa;
  • obezbeđujući optimalnu kontrolu bušenja do dostizanja nosivog sloja;
  • mogućnost praćenja usklađenosti sa stvarnim i projektnim inženjeringa i geoloških uslova neposredno tokom bušenja;
  • efikasno bušenje i vađenje kamena;
  • efikasno punjenje bunara sa betonom.

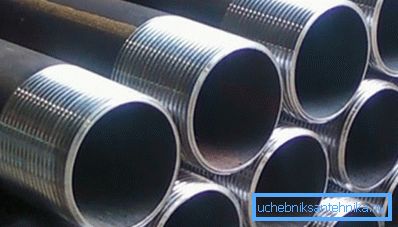

Cevi bezšavne cevi bezšavine 508 sa konusnim navojem trouglastog profila

Industrijski proizvedeni kućište za šipove ima dva tipa:

  • modifikacije kućišta;
  • modifikacije.

Obe kategorije se koriste za jačanje bunara tokom njihovog bušenja i kasnije upotrebe. Proizvod potkopava zemlju i ne dozvoljava nestabilnost slojeva stijene.

Bušenje kućišta se vrši na sledeći način:

  • Izbušeni gornji slojevi stena;
  • U rezultujućem udubljenju je spuštena i cementirana kolona;
  • Između spoljašnjeg prečnika kolone i unutrašnjeg prečnika bunara beton se uliva (češće se postavlja glineni malter);
  • Nakon što beton dobije dovoljno čvrstoće, cevi manjeg prečnika spuštaju se u primarnu kolonu i bušenje se nastavlja;
  • Nakon što je sledeća cijev zauzela željeni položaj, rad se nastavlja ponovo dok oprema za bušenje ne dostigne dubinu dizajna.

Karakteristike konstrukcije

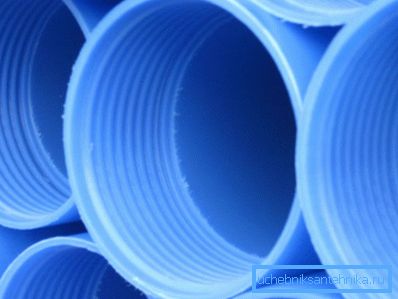

PVC Proizvodi

GOST cijev ima niz strožih zahteva za ove strukture.

Na primer, uprkos različitoj debljini zida i konfiguraciji kolona, ​​ovi parametri moraju biti u skladu sa ograničenjima postavljenim pravilima:

  • Ako su cevi za kućište prema GOST 632 80 proizvedene sa standardnom preciznošću, njihova nepropusnost po 1 m sa prečnikom do 89 mm ne može biti veća od 0,7 mm i ne sme biti veća od 1 mm sa prečnikom do 146 mm.
  • Ako su proizvedene cijevi poboljšane tačnosti, parametri nelinearnosti ne bi trebali biti više od 0,5 mm za proizvode prečnika do 146 mm.

Uputstva za upotrebu kućišta za bunare u velikoj meri zavise od materijala koji se koristi u njihovoj proizvodnji. Savremeni proizvodi se proizvode pomoću gvožđa, čelika, polimernih materijala, azbestnog cementa i drveta.

Trenutno su najraširenije konstrukcije proizvedene korišćenjem polimernih materijala, kao što su npr. Polivinilklorid (PVC).

Među prednostima PVC kolona su sledeće:

  • niža cena u poređenju sa metalnim kolegama;
  • velika čvrstoća u odnosu na azbestni cement;
  • apsolutna otpornost na procese korozije i, kao rezultat, gotovo neograničeni operativni resurs;
  • otpornost na mehanički pritisak do 5 t;
  • idealno glatka unutrašnja i spoljašnja površina i, kao rezultat, jednostavnost upotrebe s vlastitim rukama.

Srodni materijali i pribor

Sama po sebi, kolona, ​​bez obzira na materijal iz kojeg je napravljena, nije u stanju da se nosi sa zadacima predvienim na frontu.

Da bi se obezbedila pravilna operativna efikasnost, korišćen je niz pripadajućih dodataka, među kojima napominjemo sledeće kategorije:

  • Rezač - je rezni element koji se montira na sekciju noža na početku cevi. Pomoću noževa, kolona je zakopana i postavljena u zemlju.

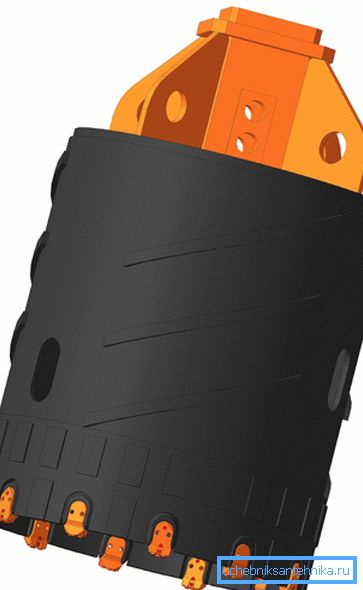

Rezač (jezgro jezgra)

Rezač kućišta se proizvodi pomoću materijala poput karbidnih čelika ili tvrdih metala.

Čelik se po pravilu koristi za proizvodnju glave i drške, koji tokom procesa bušenja ne dolaze u direktan kontakt s tlom. Pobeditovye legure se koriste u lijevanju zuba koje uništavaju zemljište, pa prema tome treba da se karakterišu visoke čvrstoće.

Važan uslov koji se mora ispuniti u proizvodnji sekutića je visok kvalitet zuba i šiljaja glave.

Važno: Većina proizvedenih noževa danas je podvrgnuta pre-prodajnim testovima. Tokom testova, klat se proverava mehaničkim opterećenjem na strižu.

Moderna sekači na tržištu predstavljaju dve glavne varijante - uklanjive i zavarene modifikacije.

Izbor jedne ili druge kategorije pribora napravljen je u skladu sa posebnostima upotrebljenih cijevi.

  • Centralizator - koristi se da se niz kućišta strogo perpendikularni položaj i ravnomerno rastojanje od ivice bunara duž čitavog perimetra.

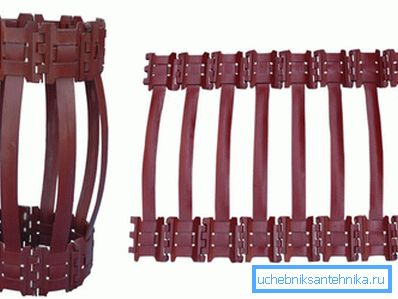

Jezgro centralizatora

Centrifugalne slavine su suštinski uslov koji obezbeđuje kvalitetno i efikasno prašenje kolone. Postavljanje centralizatora na cijevi vrši se u koracima ne više od 9 metara. Strukturno, uređaj je mlaznica u obliku spojnice sa distančnim krilima.

  • Poklopac kućišta je uređaj koji se instalira na bunar kako bi sprečio prskanje zemlje i drugih stranih predmeta u njihovu šupljinu.

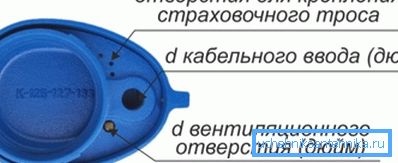

Šema plastičnog poklopca sa indikacijom tehnoloških rupa

Poklopac ne samo da čvrsto zatvara glavu, već u zavisnosti od modifikacije može da bude opremljen i sa kukom i setom priključaka za povezivanje i sprovođenje rada pumpne opreme. Kapice kućišta najčešće se proizvode od aluminijuma ili plastike. I to i druga varijanta pokazuju dovoljno izdržljivost i čvrstoću trema.

Šematski prikaz adaptera
  • Adapteri su strukturalna armatura namenjena za prelazak sa velikog prečnika kućišta kućišta na manji prečnik cijevi u kojem se može dijeliti filter.
  • Pribor za montažu - koristi se za instalaciju cijevi. U skladu sa dubinom bunara, primenjuje se različita alatka, uključujući držače za podizanje i spuštanje, dizne mlaznice itd.

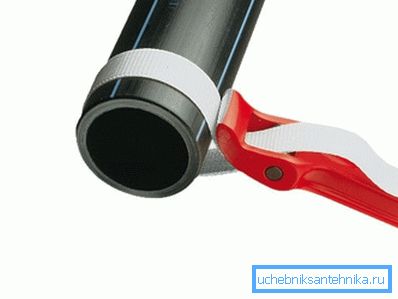

Na fotografiji - ključ u akciji

Rad sa kolonama i elementima filtera prečnika ne više od 30 mm, preporučljivo je koristiti klešta za kašike za kućište. Najčešće, upotreba ključeva tipa trake odnosi se na kolone od polivinilhlorida.

Važno: Fleksibilno zatezanje pojaseva omogućava vam da zgrabite cev sa okrugli ili ovalni poprečni presek i istovremeno ne deformirate ga.

Za jednostavnost i efikasnost upotrebe, ključ tipa trake opremljen je obujmicom za pričvršćivanje, najlonskim pojasom i središnjom prizmatičnom podrškom.

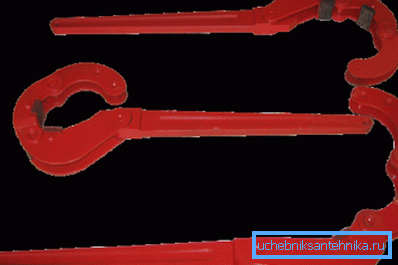

Ključna šarka (CS)

Za rad sa kućištem od metala, uobičajeno je da se koristi šarnirni ključ koji, za razliku od analognog pojasa, pruža tanak oprijem, ali istovremeno ne može deformirati čelik.

Zaključak

Sada znate šta je kućište i kako se koristi za njegovu namenu. Primijeniti dobijene informacije može se praktikovati, na primjer, uređivanje vodonosnika na dacha.

Imate li pitanja za razjašnjenje? U ovom slučaju, korisnije informacije ćete pronaći gledajući video u ovom članku.
