Kompresioni fitingi za bakarne cijevi: proizvodi od

Kako su spojnice za bakarne cevi? Šta je sa uređajem s sličnim funkcionalnostima za čelik (običan i valoviti nerđajući čelik), metal-plastika i polietilen? Da li ova klasa priključaka ima određene probleme? Pokušajmo to shvatiti.

Oblast krimpanja na bakarnom vodovodu.

Bakar

Kako su bakarne cevi spojene pomoću pribora za zavarivanje zavisi od vrste ovih fitinga.

Meki pečat

Spajanje sa mekom zaptivkom.

U tom slučaju, zaptivanje je osigurano ekspanzijom gumenog ili silikonskog prstena, koji je pričvršćen između tela za montiranje i distančnog prstena kada je matica zategnuta. Način sastavljanja jedinjenja je, uopšte, prilično očigledan.

Na cevi odgovarajućeg prečnika se naizmenično nosi:

  1. Poklopac navrtke.
  2. Prsten za zadržavanje.
  3. Kompaktor.

Zatim se cev postavlja u telo fitinga, nakon čega je spojna matica zategnuta - prvo ručno, a zatim 1-2 obrtanja pomoću para podesivih ili otvorenih ključeva. Jedan fiksira položaj tela, drugi rotira navrtku.

Prednosti ovakve veze su očigledne: ne zahteva obrezivanje i kalibriranje ivice cevi i može se vršiti sopstvenim rukama koristeći najjednostavniji alat.

Cena jednostavne instalacije je prilično razumljiva pouzdanost: sa značajnim mehaničkim opterećenjima, sasvim je realno da izvucite cev iz spoja. Odakle dolaze opterećenja? Offhand - bar sa vodenim čekićem koji prati tok vode; Međutim, igre djece aktivnog uzrasta su najmanje destruktivne za vodovod.

Bell fitting

Spojnica sa zaptivkom utikača.

Druga shema povezivanja je dizajnirana za žareni bakar i koristi svoju plastičnost, mogućnost deformisanja pod opterećenjem. Tvrdoća je obezbeđena od strane konusa koji sprečava kraj cevi, na koju ga privlači sindikalna navrtka i zaptivni prsten. Zglob je jači i, što je još važnije, izdržljiviji: ona će ostati nepropusna, čak i sa produženim pregrevanjem, što je štetno za gumu.

Upute za sklapanje veze u ovom slučaju su mnogo teže.

  1. Cev se isecuje specijalnim nožem.. Zadnjica mora biti striktno pravolinijska prema svojoj osi.
  2. Zatim se navijata oklopna navrtka i zaptivni prsten..
  3. Ivica se fokusira tako da se uhvati konusno zaptivanje, nakon čega ga privlači gama kapica i zaptivni prsten na telo fitinga..
  4. Pričvrsna matica je pričvršćena par ključeva. Nemojte to preterati uz napor: i da biste prekinuli navoj na mesinganoj opremi i lako lomiti poklopac.

Metalna plastika

Kako su spojnice za metalne cijevi?

U foto-uglu za montažu zidnih miksera.

Cev se razlikuje od većine alternativnih rješenja u svojoj niskoj krutosti prstena. Ova svojstva se nadoknađuje fiksiranjem, koji se koristi kao cijev: split prsten komprimuje ivicu cevovoda metal-polimera na njegovoj površini.

Dodatno zaptivajte vezu:

  • Fluoroplastična podloška između kraja cevi i mesta za podršku montaže. Prilikom zategnjavanja matice, pritiskom na nju pritiskati zategnutim podeljenim prstenom.
  • Par prstenastih prstena nosi na fiksiranju u žljebovima na površini.

Kako su oklopni elementi postavljeni na metal-plastične cijevi?

  1. Cev je obrađena nožem za sečenje metal-plastike.

Uzgred: autor je vrlo dobar sa mlinom sa reznim točkom za metal. Najvažnije - napraviti sečivo, strogo okomito prema uzdužnoj osi.

  1. Kalibrisan je bilo kojim predmetom odgovarajućeg prečnika. Cilj je eliminisanje ovalnosti blizu dupeta.
  2. Skala se uklanja iznutra. Ova jednostavna mera pomoći će vam da ne gurate gumene o-prstenove.
  3. Natezna navrtka i split prsten se odvajaju od cevi, nakon čega se stavlja na montažu. Gumeni prstenovi mogu biti podmazani tekućim sapunom. Najvažnije - ne razbijte ih i ne prelazite na pak.
  4. Razdvojni prsten se pomera do kraja, nakon čega je matica zatvara - ručno, a zatim sa par ključeva.

Čelik

Kompresioni fitingi za čelične cijevi - obični, izrađeni od crnog i pocinkovanog čelika i napravljeni od valovitog nerđajućeg čelika - uređeni su skoro isti. U stvari, njihov dizajn tačno ponavlja uređaje koje smo već proučavali za spajanje čvrstog bakra: iste kapice, prstenovi za zadržavanje i O-prstenovi.

Adapter za kompresiju od 1/2 in. Cevi do navojnih cevi istog prečnika.
Ubrzani uređaj od nerđajućeg čelika sa sličnim funkcionalnostima.

Kako montirati takvu vezu u slučaju crnih čeličnih cijevi?

  1. Površina cevi pažljivo se očisti od slojeva boje i rđe. Rad je lak za izvođenje sa oštrim nožem.
  2. Ako je ovalitet prisutan, on se eliminiše. Uz određenu veštinu za ovu svrhu, možete koristiti običan gasni ključ.

Imajte na umu: on može ostaviti duboke ogrebotine na površini, što je neprihvatljivo. Ako se ovo desi, nemojte biti lijeni da uklonite zaglavljenu datoteku.

  1. Postepeno pomerite gornju navrtku, podeljeni prsten i zaptivku do kraja cevi.
  2. Ubacite strukturu koja se dobije u telo i zategnite maticu sa par ključeva.

U slučaju valovitog nerđajućeg čelika, naravno, prve dve tačke se mogu izostaviti.

Polietilen

Kompresioni fitingi za polietilenske cevi, za razliku od svih gore opisanih, nisu napravljeni od metala (mesing, bakar ili čelik), ali od istog polietilena. Još jedna značajna razlika je u tome što su montirana bez alata: oreške su zategnute samo ručno.

Korisno: maksimalni prečnik kompresione armature za polietilen, uzimajući u obzir ovu osobinu, ograničen je na 32 milimetara.

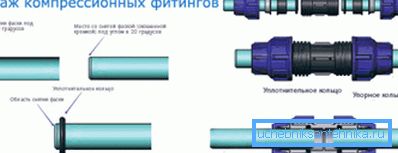

Spajanje bez prelaska prečnika.

Uređaj za povezivanje je praktično isti kao i prethodno opisani: stezanje je osigurano pomoću prstenastog zaptivka, koji se, kada je matica zatvara, otvara stop prstenom. (Pogledajte i Drainpipes: Features.)

Kako montirati vezu?

  1. Sve površine očišćene su od prljavštine.
  2. Spoljna gredica se uklanja sa kraja. Omogućava cijevi da uđe u montažu sa minimalnim otporom.
  3. Sindikalna navrtka, potisna i zaptivna prstena se odvajaju od kraja cevi, a zatim, nakon umetanja u telo, nazad. Niti, kako se sećamo, zategnut je isključivo rukom.

Problemi

Naravno, to nije bilo bez njih. Navedeni su tipičniji problemi kompresionih zglobova.

Opis Razlog Eliminacija
Propuštanje na metal sa cikličnim zagrevanjem. Prilikom ugradnje gumenih prstenova. Ciklično grejanje izazvalo je deformaciju steznosti polietilena na mlaznici. Zglob je potpuno rastavljen i ponovo sastavljen sa ispravnom ugradnjom O-prstenova.
Propuštanje na cevne armature sa bilo kojom vrstom meke zaptivke. Pečat je delimično izgubio elastičnost. Zamena zaptivnog prstena.
Propuštanje u utičnicu bakarnih cevi. Pukotina cevi, staviti na konusni pečat. Cev je isečena, ponovo navoja i rasplamsana.
Propuštanje ispod vatre na vruću vodu je uobičajeni problem spojnih spojeva na metalnoj plastici.

Zaključak

Nadamo se da će materijal koji je ponuđen čitaocu pomoći u samopovređivanje i popravku vodovoda. Kao i uvek, video u ovom članku sadrži dodatne tematske informacije. Successes!
