Koji promjer cijevi treba izabrati za grijanje: opis

Kada potrošite grejanje u stanu ili u privatnu kuću, pored materijala korišćenih cijevi treba uzeti u obzir i dimenzije njihovih dijelova. Određuju količinu tečnosti koja se prenese za određenu jedinicu vremena, što značajno utiče na performanse cele strukture. Razgovaraćemo dalje kako pronaći ovaj indikator.

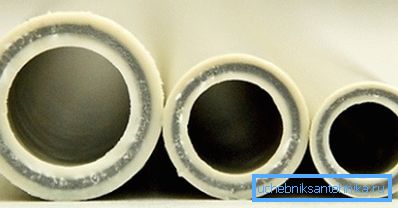

Na fotografiji su različiti prečnici cevi za ojačanje polipropilena

Odnos između poprečnog preseka cjevovoda i kapaciteta pritiska u njemu

Za početak, vredno je otkloniti mit da je deblja cev, što je intenzivnije kretanje rashladnog sredstva u njemu. Sa prekomjernim porastom prečnika, pritisak u sistemu može pasti do te mere da grejanje u kući neće postati sasvim. Da biste to sprečili, pročitajte sledeću tabelu koja sadrži parametre rashladne tečnosti za najčešće tipove cevastih proizvoda:

Pogledaj cijev Potrošnja, m3/ h Brzina, m / s Gubitak glave, m / 100 m
Čelik novi 133? 5 60 1.4 3.6
Čelik stari 133,5 60 1.4 6.84
PE 100 110 × 6,6 (SDR 17) 60 2.26 4.1
PE 80 110? 8.1 (SDR 13.6) 60 2.41 4.8
Čelik novi 245-6 400 2.6 4.3
Čelik stari 245-6 400 2.6 7
PE 100 225 × 13,4 (SDR 17) 400 3.6 4
PE 80 225 16,6 (SDR 13,6) 400 3.85 4.8
Čelik novi 630? 10 3000 2.85 1.33
Čelik stari 630-10 3000 2.85 1.98
PE 100 560? 33,2 (SDR 17) 3000 4.35 1.96
PE 80 560? 41,2 (SDR 13,6) 3000 4.65 2.3
Čelik novi 820? 12 4,000 2.23 0.6
Čelik stari 820? 12 4,000 2.23 0.87
PE 100 800? 47,4 (SDR 17) 4,000 2.85 0.59
PE 80 800 ± 58,8 (SDR 13,6) 4,000 3 0,69

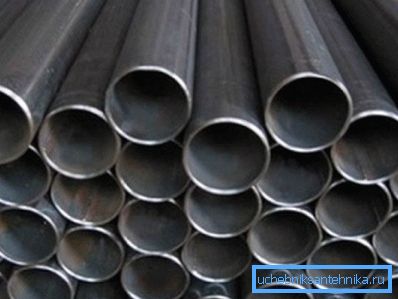

Metalne cijevi 133? 5

Izborne karakteristike

Kako odabrati prečnik cevi za grejanje? Hajde da pogledamo početak sa njihovim opisom.

Opis

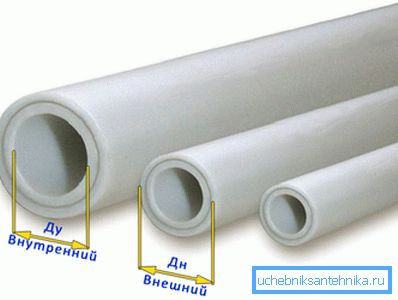

Udaljenosti između zidova cevi

Izbor prečnika cevi za grejanje određuje se sledećim karakteristikama:

  1. Udaljenost između unutrašnjih zidova - unutrašnji prečnik cevi. Ovo je najvažniji indikator koji pokazuje propusnost budućeg dizajna.
  2. Rastojanje između spoljašnjih zidova - spoljni prečnik. Klasifikovan je u:
Klasa Parametar, cm
Mali 0.5-10.2
Prosek 10.2-40.6
Velika 40.6 ili više
  1. Uslovno prolaz. Vrednost sekcije je zaokružena i pretvara u inch jedinice.

Razlika između spoljašnjeg i unutrašnjeg prečnika je debljina zida proizvoda, što utiče na prenos toplote cjevovoda.

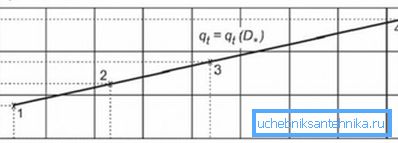

Linija na grafikonu pokazuje vezu između prenosa toplote i veličine spoljnog prečnika

Manje ili više

Različiti dijelovi bakarnih cevi za grejanje

Nakon kalkulacija, vrijednosti mogu uzeti određeni raspon, u kom pravcu je bolje odstupiti: na veći ili manji?

Eksperti smatraju da je racionalnije koristiti mali deo iz nekoliko razloga:

  1. U gasovodu postoji manja količina rashladnog sredstva koja treba zagrijati. Zbog toga je smanjen trošak rada grejnog sistema.
  2. Lakše je izvršiti instalaciju ručno.
  3. Manji troškovi tankih cijevi sami u poređenju sa debljim uzorcima.

Savet: ne biste trebali konkretno potcijeniti rezultate kalkulacija, jer će značajno smanjiti efikasnost sistema grijanja i učiniti ga vrlo bučnim.

Treba imati na umu da je idealna brzina intervala između 0,3 i 0,7 m / s.

Izvođenje kalkulacija

Da bi razumeli suštinu procesa, razmotrite je na primeru pronalaženja optimalnog preseka za grejne cevi smeštene u sobi od 20 m2.

Uputstvo je sledeće:

  1. Prvo nalazimo indikator potrebnog prenosa toplote. Ako zidovi imaju izolaciju, a plafoni ne prelaze tri metra, onda za svakih deset kvadratnih metara potreban je 1 kW toplotne energije. Zamijenite na našu verziju i dobijete 2 kW.
  2. Zatim, dodamo neophodnu dvadesetostruku rezervu, koja nam na kraju daju 2,4 kW.

Savjet: Preporučuje se korištenje kalkulatora prilikom online izračunavanja. Takav program može znatno pojednostaviti zadatak i izbjeći tipične greške.

  1. Ako u sobi postoje prozori, dodajte isti broj baterija kapaciteta najmanje 1.2 kW. Obično se postavljaju direktno ispod otvorenih prozora.

Važno: vrednost snage može uzeti više, ali ni u kom slučaju manje, jer se vaš sistem ne bori sa svojim zadatkom.

  1. U tabeli koja sadrži unutrašnje prečnike pronađena je dobijena snaga od 2400 W. Tamo vidimo da su cevi prečnika osam milimetara pogodne za određeni sistem grejanja. Brzina tečnosti će iznositi 0,6 m / s, brzina protoka - 105 kg / h i tačna termalna snaga - 2453 vati.

Takođe je dozvoljeno koristiti cevi prečnika od deset milimetara, a onda se brzina rashladne tečnosti smanji na 0,4 m / s, protok se povećava na 110 kg / h, a kapacitet će se povećati na 2555 W.

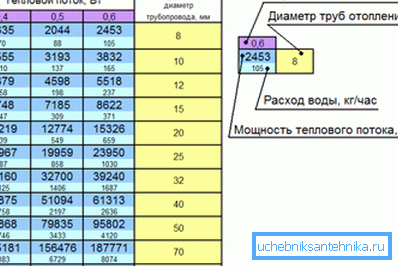

Tabela unutrašnjih prečnika cevi sistema grejanja

Zaključak

Izbor prečnika cevi za grejanje je veoma važan zadatak, a performanse čitavog sistema zavise od tačnosti ove faze. Previše široki proizvodi mogu potpuno zaustaviti obavljanje svojih funkcija, a previše tanke će raditi neefikasno i šumno (pogledajte članak Spoljni prečnik cijevi - sve što treba znati o dimenzijama).

Zbog toga je neophodno uzeti u obzir sve detalje prilikom izračunavanja i donošenja odluka u cilju postizanja maksimalnog učinka. U članku smo prikazali sve informacije koje su potrebne za ovo.

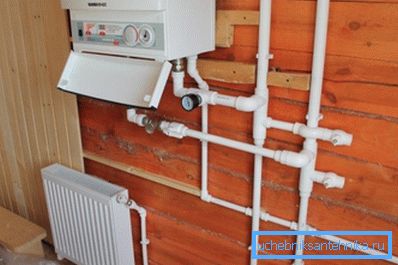

Cevi za optimizaciju veličine

Na predstavljenom video-u možete se upoznati sa dodatnim materijalima koji imaju direktan uticaj na razmatranu temu. Budite pažljivi pri izradi proračuna!
