Koje su grejne cevi i kako se montiraju

U zavisnosti od materijala, sve grejne cevi mogu se podijeliti u tri velike grupe: metalni, azbestosocementni (krizotilni cement) i polimer, iako svaka od kategorija ima svoje sorte i karakteristike u upotrebi. Svaki od navedenih tipova može biti manje ili više prikladan na jedan ili drugi način, koji je usklađen sa mestom i metodom instalacije, pritiska i, naravno, želje kupca. Imaćemo priliku da razgovaramo o opštim karakteristikama takvih strukturnih materijala.

Odmaranje grejnih cijevi u stanu

Komunikacijski materijali

Metal

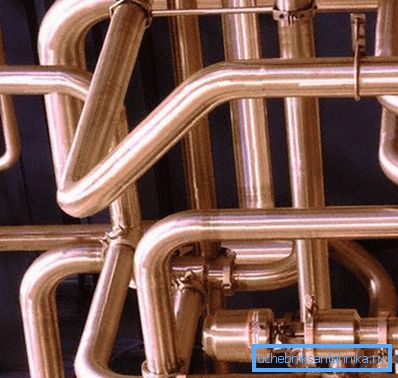

U foto-bakrenom sistemu grijanja
  • Za sisteme grijanja sa bilo kojim pritiskom koriste se cevi različitih metala, među kojima se mogu nazvati i crni i nerđajući čelik, liveno gvožđe, bakar i aluminijum.
  • Relevantne su i kombinacije dva materijala, na primer čelik-aluminijum ili bakar od čelika ili bimetal.
  • Ako govorimo o čvrstini, na prvom mestu će sigurno biti čelik, na termičku provodljivost - aluminijum, a praktično - na bimetalne sisteme.
  • Bimetali se ne koriste za autoputeve i konture - ovde se može koristiti crni i nerđajući čelik, liveno gvožđe i bakar. Svi ovi materijali (izuzev nehrđajućeg čelika) imaju ozbiljan nedostatak za azbest cement i polimere - podložnost koroziji ili oksidaciji.
  • Ipak, ako se radi o glavnim cevovodima, najčešće se nalazi crni čelik i liveno gvožđe, a bakar se više koristi za prostorije, naročito zato što je cijena dosta visoka.

Napomena! Vrlo delotvoran, naročito za kuće kuće, grejanje vazduhom kroz cijevi, što je moguće za peći kao što je buleryan. Sama peć je vrlo ekonomična, zbog sekundarnog naknadnog gašenja goriva, a visok koeficijent prenosa toplote postiže se zahvaljujući čeličnoj cevi prepletene oko njega.

Azbestni cement

Fotografije u procesu postavljanja azbestno-cementnog grejanja

Za najekonomičnije grejne mreže, možda se može nazvati krizotilna cementna cev - ne zahteva moćnu izolaciju, pošto ima dovoljno nisku toplotnu provodljivost. Štaviše, njegova brzina deformacije pri zagrevanju je 12 puta niža od čelika, stoga za instalaciju, skupa kompenzacija spojnice. Zbog svog sastava, azbest-cement ne formira organski rast, pa se propustljivost ili hidraulička otpornost praktično ne smanjuju.

Istovremeno, uputstva za azbestno-cementne cijevi primećuju njihovu krhkost (uprkos armaturi) - plaše se jakih uticaja i udaraca tokom transporta. Prilikom instalacije ovakvih cjevovoda obavezno je izvršiti dva vizuelna pregleda - jedan nakon istovara na rovu, a drugi - nakon polaganja. Priključivanje se vrši pomoću uniformnih spojnica sa gumenim zaptivkama.

Tehnopolimeri

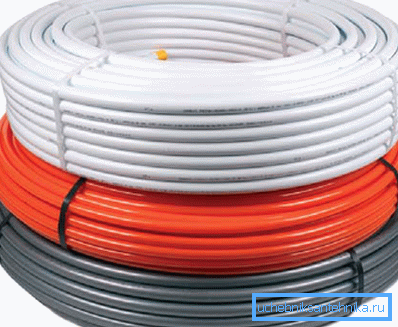

Uzastopni polietilen za topli pod
  • Poslednjih godina, cevi za polimer se sve više koriste za sisteme grejanja ili njihove krugove, koji sve više zamenjuju različite metalne analoge.
  • Možda je deo takve popularnosti povezan sa činjenicom da ih je lako sastaviti sopstvenim rukama, što to koriste mnogi vlasnici, štedeći novac za privlačenje stručnjaka (zavarivača).
  • Polietilen i polipropilen spadaju u kategoriju polimera, ali ćemo detaljnije govoriti o tome u nastavku.

Napomena U dokumentaciji umjesto punog imena materijala, često je moguće naći njegovu skraćenicu. Prema tome, polietilen se naziva HDPE / LDPE ili jednostavno HDPE / LDPE (nizak i visok pritisak), HDPE / LDPE (međunarodna verzija) i polipropilen PP ili PPR (međunarodna verzija).

Pregled polimernih proizvoda

Polietilen i metalna plastika

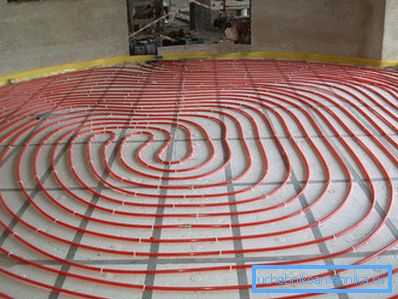

LDPE podno grejanje

Među polietilenskim cevima pre svega zanima LDPE (cross-linked PE) i laminat na bazi metala - oni se ne koriste za radijatorske krugove, ali se ne mogu izbjeći prilikom instalacije sistema podnog grejanja.

  • U tu svrhu se može koristiti prečišćeni PE prečnik 16 mm - nominalni pritisak je dozvoljen do 10 bar, a maksimalna radna temperatura je do 110 ° C.
  • Takve karakteristike ukazuju na to da se cevi mogu koristiti sa bilo kojim samostalnim bojlima, pa čak i ako se hladnjak isporučuje iz centralnog grejanja.

Obratite pažnju! Ova šema se može implementirati samo sa autonomnim zagrevanjem. Povezivanje toplog poda sa uobičajenom baterijom znači rizik da dobijete fino i nezadovoljstvo suseda.

  • Nedostatak takvog polimera može se nazvati nedovoljna krutost - kako je poznato, kontura se postavlja na estrih, nakon čega se sipa sa drugim slojem rastvora i ako cijev nije napunjena vodom tokom takve operacije, onda se može deformirati.
  • Pričvršćivanje na podlogu vrši se pomoću specijalnih trakastih traka, pomoću kojih je pogodno izdržati određeni stepen otvaranja i rastojanja od zida, tako da podnožje ispod njega ne uzrokuje štetu.

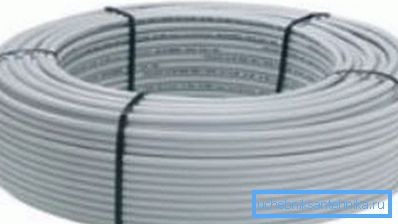

Metalna cev u uvali

Sa istim uspehom, metalni laminat se koristi za podno grejanje, i pored toga, većina vodoinstalatera više voli ovaj materijal, PE - pogodnije je postaviti i, s druge strane, trošak metalnog laminata je nešto niži od LDPE-a.

  • Ovakva cijev ima tri glavna sloja - unutrašnju od LDPE, srednju - aluminijumsku foliju i spoljašnju - HDPE. Svi oni moraju biti vezani lepkom (za kvalitetne proizvode).
  • Ako postoji potreba za oštrim krivinama, koje se ne mogu izbjeći prilikom polaganja zmije, na cijev se stavlja komad čelične opruge (20-25 cm), čiji unutrašnji prečnik je nekoliko milimetara veći od cijevi, odnosno 18-20 mm.
  • Ova proleća se gurne na mesto krivine i postepeno, kako je položeno, gurne se napred do samog kraja.
  • Kada je neophodno instalirati postavljen termometar na cev za grejanje, to se ne radi na podu, već na distribucionom čvoru, koji je najčešće ugrađen u zid.

Popularni modeli

Da biste saznali koji su proizvodi pogodni za sistem grejanja i koji nisu, dole navedena tabela će pomoći:

Tip cevi Svrha Maksimalna temperatura u kontinualnom režimu Nominalni pritisak (atm / MPa)
PN10 Hladna voda 20 ° C (kratko 45 ° C) 10.2 / 1.0
PN16 Hladna voda 40 ° C (kratko 65 ° C) 16.3 / 1.6
PN20 Hladna i topla voda, grejanje 80 ° C (kratko 100 ° C) 20.4 / 2.0
PN25 Hladna i topla voda, grejanje 95 ° C (kratkotrajno 150 ° C) 25.5 / 2.5

PPR Summary

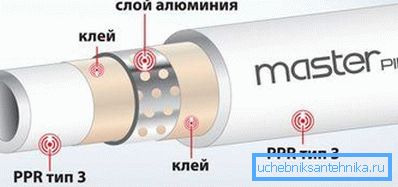

PPR RN25 struktura proizvoda

Za radijatorske krugove (uključujući ovo može biti jednokružni krug grejanja), koriste se modifikacije polipropilena RN20 i RN25, mada je ovo drugo uglavnom namenjeno za takve svrhe.

Činjenica je da, kao što vidite iz gornje tabele, radna temperatura za RN20 dostiže 80 ° C, a optimalni način kotla na konvekciju je 60-80 ° C, prema tome, ovde nema povreda.

Ali ipak, ako mislite da će radna (konstantna) temperatura kola premašiti 80 ° C, onda naravno bolje koristiti RN25.

Napomena U RN 25 aluminijumska folija se ne nalazi u sredini zida, već bliže površini, što će ometati rad zavarivanja. Zbog toga, da biste je uklonili, koristite brijač za skidanje gornjeg sloja i folije. Takođe treba napomenuti da se za kutije radiatora termostata na grejnoj cevi mogu montirati na bilo kom mestu pogodnom za vas.

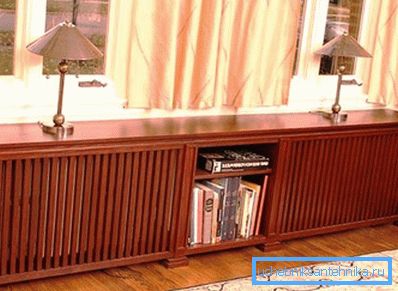

Ukrasne rešetke na sistemu grijanja

Ako ste zainteresovani za zatvaranje sistema grejanja, za ovo možete kupiti u prodavnici ili napraviti sebe, kao na vrhu fotografije, dekorativne rešetke koje ne maskiraju samo radijatore, već (ako je potrebno) i cevi. PPR je pričvršćen na zid sa metalnim držačima ili plastičnim klipovima.

Zaključak

Ako odlučite da instalirate PPR u zid - prednosti i slabosti su očigledne, iako tehnološki nema veze s kolom. Prednost u tome je da jednostavno uklonite cev iz pogleda, a da nemate gubitak toplote. Ali, negativna strana je teško nazvati, osim što povećanje intenziteta rada tokom instalacije kola. Video u ovom članku će pomoći u detaljima da razumeju ovo pitanje.
