Koaksijalna cijev za gasni kotao

Samostalno grejanje sa upotrebom gasnog kotla moguće je samo uz pravilno odvođenje izduvnih gasova iz njega. Ali nije uvek moguće instalirati cev koja prolazi kroz krov, tako da je za zidne uređaje razvijen koaksijalni dimnjak.

To je omogućilo smanjenje dužine dimnjaka bez uznemiravanja potiska, a takođe je omogućeno i uklanjanje proizvoda sagorevanja kroz spoljašnji zid zgrade. Ovaj uređaj zaslužuje da o tome detaljnije govori.

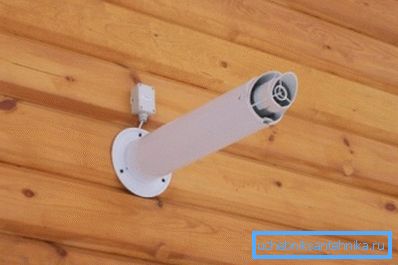

U foto-koaksijalnom dimnjaku u drvenoj kući

Svrha

Rad uređaja za grejanje na plin treba da bude organizovan na način da se proizvodi koji proizvode sagorevanje efikasno ispraznu spolja, a postoji i stalan pristup svežeg vazduha u zonu gorionika.

Danas se smatramo korisnim da ugradimo u višespratne zgrade montažu na zid ili ugradnju na podu za grijanje sa koaksijalnim dimnjakom, što omogućava da se ovaj problem reši malim finansijskim izdacima i ponovnom opremom prostorije.

Prema pravilima zaštite od požara, izduvavanje dima preko ventilacionih kanala u stambenim zgradama je zabranjeno. Postoje i problemi sa pristupom potrebnom količini svežeg vazduha potrebnog za puno sagorevanje goriva.

Ugradnja vertikalnog koaksijalnog dimnjaka (60x100)

Svrha koaksijalnog dimnjaka je uspješno riješiti ova dva problema istovremeno. Istovremeno, njegova instalacija je pojednostavljena potrebom da se udari samo jedna rupa u zidu nosača zgrade.

Izgradnja

Šta je koaksijalni dimnjak?

Ovaj uređaj se sastoji od dva kruga:

  • prvi pokazuje proizvode sagorevanja gasovitog goriva;
  • druga je dizajnirana da obezbedi potrebnu količinu svežeg vazduha u komoru za sagorevanje.

Sastoje se od dvije cevi različitih prečnika, ubačene u drugu. Dim se ispušta kroz centralni kanal, svež vazduh prolazi kroz prazninu između njih.

Šema montiranja uređaja

Ako pogledate presek ovog dimnjaka, vidimo dva kruga, između kojih se nalazi malo rastojanje, čija je vrednost konstantna po cijeloj dužini objekta. Ista šema se primjenjuje na krivine i druge priključke koji se koriste tokom instalacije.

Glavni materijal za horizontalni ili vertikalni koaksijalni dimnjak je čelik:

  • pocinkovana - cena je najprimjerljivija, ali ima ograničen vijek trajanja;
  • nerđajući čelik značajno povećava radni vek uređaja.

Najbolji materijal za dimnjake ove vrste smatra se čelik, koji može da odoli supstancama koje sadrže kiseline. Ovo je direktno vezano za proizvode sagorevanja goriva, koji u svom sastavu imaju vrlo agresivna hemijska jedinjenja. Ovo može oštetiti nezaštićenu površinu objekta.

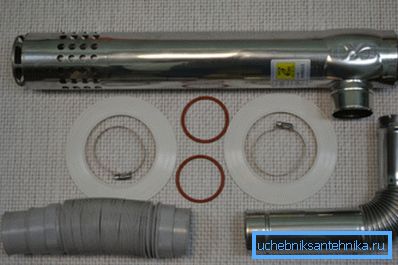

Dimnjak od nerđajućeg čelika

Šta je koaksijalni dimnjak

Sistemi za ekstrakciju dima sadrže sledeće elemente konstrukcije:

  • koaksijalna cijev;
  • revizioni uređaj, dizajniran za održavanje dimnjaka;
  • rezervoar za sakupljanje kondenzata, generisano prolazom dima kroz sistem;
  • koaksijalni nastavak cevi, čija dužina ne bi trebala biti veća od 3 m;
  • tee, ako trebate povezati 2 uređaja;
  • laktovi i kolena, potreban za povezivanje dimnjaka sa kotlom i priključivanje horizontalnih i vertikalnih sekcija;
  • zaštitni uređaj i ukrasni pokrivači, ne dozvoljavajući vjetru da gasi plamen;

Savjet: ako se koristi horizontalna instalacija dimnjaka, dodajte električni ventilator za izduvavanje u sistem, čime ćete osigurati stabilan ugao.

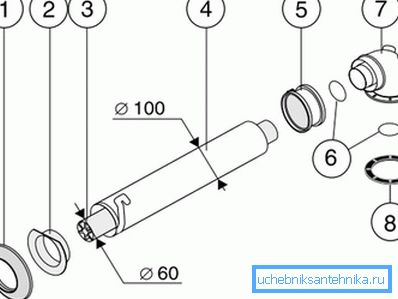

Strukturalni elementi uređaja

Prednost uređaja

Stručnjaci kažu dobre karakteristike takvih dimnjaka. Takođe obezbeđuju sigurno radno okruženje za opremu za gas.

Danas postoji veliki broj kompanija koje se specijalizuju za proizvodnju takvih proizvoda. Mnogi od njih snabdevaju svoje proizvode na domaćem tržištu gasne opreme. U nastavku vidimo pozitivne strane koaksijalnih dimnjaka:

Tehnologija
  1. Sistem se sastoji od dva kruga.
  2. Ovo omogućava značajno zagrevanje svežeg vazduha u gorionike, smanjenje potrošnje energije i povećanje efikasnosti kotla.
  3. Zahvaljujući ovom parametru, dovoljna količina vazduha koja je potrebna za potpuno sagorijevanje goriva ulazi u komoru za sagorevanje.
Instalacija Instalacija nije problem, jer je neophodno da udare u podnožju samo jedan otvor O 200-250 mm.
Sigurnost Spoljna površina uređaja nije zagrejana na kritičnu temperaturu. Ovaj aspekt je veoma važan za drveno kućište.
Asortiman Danas industrija nudi elemente sistema različitih veličina. To omogućava mogućnost odabira potrebnog prečnika za kotlove bilo kog kapaciteta. Na primjer, dimenzija koaksijalnog dimnjaka 60100 može se koristiti za opremu kapaciteta do 30 kW.

Montaža

Preporučujemo da se ne ugradite gasne kotlovske uređaje u stan ili privatnu kuću s vlastitim rukama. Da bi to učinili, postoje specijalne sertifikovane profesionalne kompanije koje će ne samo instalirati, već i uzeti opremu pod garancijom.

Instalacija dimnjaka

U nastavku sledi pravila koja se moraju poštovati prilikom instalacije koaksijalnog dimnjaka:

  1. Instrukcija dozvoljava ugradnju cevi u horizontalnom, vertikalnom položaju i pod uglom. U prvom slučaju, instalacija treba da obezbedi minimalni nagib (od 3?) Ka kolektoru kondenzata.

Savjet: ovaj sistem zahtijeva ventilator koji može osigurati normalnu vuču.

  1. Vertikalni koaksijalni dimnjak za gasni kotao se uglavnom koristi kada je nemoguće održavati regulatorne udaljenosti na gasovode, prozore i druge objekte. Trebalo bi se upozoriti da će takav sistem zahtijevati velike finansijske investicije.
  2. Minimalno rastojanje od tla do izlaza od dimnjaka (kada je instalirano na prvom spratu) je 1-1,5 m. Dimnjak treba takođe biti smješten iznad kutija za gorivo i 1,5 m.
  3. Instalacija dimnjaka se može izvoditi koristeći ne više od 2 okretna koljena.

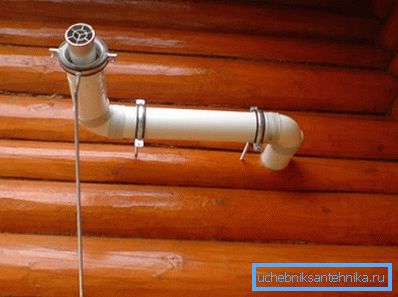

Uređaj dimnjaka sa dva kolena
  1. Udaljenost do prozora mora biti najmanje 600 mm (u svim pravcima i ravninama), na gasne cijevi - više od polovine prečnika dimnjaka.

Postoje i drugi specifični zahtevi koje samo specijalista može otkriti, naročito mnoge nijanse prilikom montiranja kolektora kondenzata i uređaja za reviziju. Preporučujemo da obezbedite bezbedan i pouzdan rad opreme za grejanje plina da poveri svoju instalaciju profesionalnim timovima.

Zaključak

Samostalno grejanje omogućava samostalno regulisanje potrošnje gasa i obezbeđivanje apartmana ili kuće sa visokokvalitetnom toplinom.

Veliku ulogu u tome igra koaksijalni dimnjak, zahvaljujući čemu je uspješno kreiran sistem, proizvodi sagorevanja od kojih se izvlače kroz podupirač zidova zgrade. Rad sa gasnom opremom smatra se opasnim, pa veruju svojim radnicima profesionalcima. Video u ovom članku će vam pomoći pronaći dodatne informacije o ovoj temi.
