Klasifikacija čeličnih cevi pokazuje njihovu namjenu i

20-04-2018
Cijevi

Čelične cijevi se široko koriste u domaćoj i industrijskoj gradnji. Oni služe kao elementi otvorenog i zatvorenog sistema koji transportuju različite tečnosti i gasove. Nanesite ih i kao delove metala.

U svakodnevnom životu, obično se koriste za grejanje i snabdevanje vodom. Istovremeno obeležavanje čeličnih cijevi će podstaknuti njihov sastanak.

Da biste uspešno koristili ovaj proizvod, neophodno je proučavati njegove klase i tipove.

Podjela proizvoda

Postoji šest klasa proizvoda opisanih sljedećim osobinama:

  • vrstu materijala, njegovu homogenost;
  • proizvodni metod;
  • poprečni presek;
  • odredište

Klasa Svrha
Ja Gasovodi, transport neaktivnih tečnosti, suve materije i gasovi, izgradnja nosača i kablovskih mreža
II Sistemi prtljažnika za naftu, gas, vodu i gorivo
III Posebno jaki proizvodi za mreže sa visokom temperaturom i pritiscima
IV Kućište i bušilice
V Naftne platforme, jarboli i mostne dizalice
VI Najtrajniji proizvodi se koriste kao cilindri klipova, pumpi, prstena, elemenata rezervoara sa visokim pritiskom.

Vrste čeličnih cevi prema GOST-u

  1. Nomenklatura čeličnih cevi prema državnim standardima br. 3262 i br. 10705/80 je namijenjena za montažu vodovoda i gasovoda, sistema za grijanje na domaćem i industrijskom postrojenju i stvaranje čeličnih okvira.
  2. Analogi prema državnom standardu №20295 / 85 se koriste za uređenje glavnih cjevovoda za gas, ulje, jačanje tla i jama.

Čelični razredi

Pored specifičnog GOST-a, izbor proizvoda treba uzeti u obzir kvalitet čelika od kojeg se proizvode.

Može biti:

  • St-1;
  • St-2;
  • St-3;
  • St-4;
  • St-5;
  • St-6;
  • Član 7.

Garantovane kvalitete čelika su podeljene u 3 kategorije:

  • Pismo A označava mehaničke osobine materijala;
  • Slovo B je njegov hemijski sastav;
  • Pismo B označava odnos mehaničkih komponenti proizvoda sa svojim hemijskim svojstvima.

Grade A uvek odgovara tipu čelika navedenih gore. U uputstvu se navodi, ako je proizvod napravljen od takozvanog "ključanja" čelika, dodatno je indeksiran slovima KP, ako je iz "polu-mirnog" analoga - PS. Kada nema takvih oznaka, metal pripada "tihom" tipu.

Sorte proizvoda po veličini i načinu proizvodnje

Standardne veličine čeličnih cevi prema njihovom prečniku:

  • kapilarni analogi - 0,3 / 4,8 mm;
  • proizvodi malih promjera - 5/102 mm;
  • proizvodi sa prosečnim presekom - 102/426 mm;
  • Cevi velikog prečnika imaju više od 426 mm.

Sekcijski oblik i debljina zida

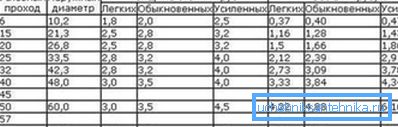

Specifikacije proizvoda za debljinu zida.

Debljina zidova cevi podeljena je na:

  • posebno tankoslojni;
  • tankoslojni;
  • normalno;
  • debeli zidovi;
  • naročito debeli zidovi.

Tanki analogi imaju debljinu od 1 mm, najmanji proizvodi - 19 mm.

Obratite pažnju! Prema GOST-u, izgleda da je takva debljina zida čelične cevi mala. Međutim, takvi analogi mogu izdržati unutrašnja i spoljna opterećenja od 20/50 tona.

Postoje dve kategorije proizvoda precizne obrade.

  1. Prvoklasni proizvodi trim krajeve i uklanjaju bore.
  2. Druga klasa je isključena.
Na fotografiji je opseg profilnih cevi.

Profil profilnog profila čeličnih proizvoda podeljen je u dve kategorije.

  1. Cijevi u obliku (profile) služe kao elementi metalnih konstrukcija. Oni mogu biti pravougaoni, kvadratni, ovalni, romboidni, rebrasti, segmentni, teardrop, trostruki, heksagonalni, oktaedični itd.
  2. Okrugli analogi su dizajnirani za transport raznih supstanci.

      Način proizvodnje

Prema metodi proizvodnje metalne cevi podeljene su na dva tipa.

  1. Proizvedeno korišćenjem različitih metoda zavarivanja: gasno-električni; peć (butt); električno zavarivanje pomoću otpornosti.
  2. U slučaju bešavne metode, proizvedeni su stisnuti ili valjani (deformisani) vrući i hladni analogi.

Karakteristike koje utiču na potrošačke cevi

  1. Unutrašnja hrapavost čeličnih cevi dovodi do rasta depozita i proizvoda korozije na njihovim zidovima. Ovo smanjuje njihov propusnost.

Koeficijent hrapavosti čeličnih cevi može biti različit. To zavisi od načina njihove proizvodnje i stanja. Dole je tabela u vezi sa ovim problemom.

Cijev / stanje Hrapavost, u mm Hrapavost, u inčima
Novi bešavni 0 /, 02/0 /, 1 0.0008 / 0.004
Novi uzdužni elektro-zavareni 0,05 / 0,1 0,002 / 0,004
Novi pocinčani 0.15 0,006
Prečišćena upotrebljena 0,15 / 0,2 0,006 / 0,008
Malo zarđalo 0,1 / 0,4 0,004 / 0,016
Veoma zarđalo 0.4 / 3 0.016 / 0.12
Neki depoziti 1 / 1.5 0.04 / 0.06
Mnogi depoziti 1.5 / 4 0,06 / 0,16
Obložena bitumnom mastikom 0.05 0,002
  1. Kada instalirate sopstvene čelične mreže, trebalo bi da uzmete u obzir promenu dužine cevi zbog toplotnog proširenja zbog razlika u temperaturi. Koeficijent linearnog izduženja čelika je 0.0120 mm / m • K. Shodno tome, cev iz nje se proširuje kada se temperatura promeni za 50 ° do 6 mm.

Obratite pažnju! Linearno izduženje metalnih proizvoda je 20 puta manje od plastičnih analoga. Takva vrednost niskog parametra je njihova važna prednost.

  1. Koeficijent toplotne provodljivosti čeličnih cevi je dosta visok - 74 W / m • K. Ova nekretnina je idealna za grejne mreže i toplu vodu. Za hladnu vodu je loše, jer cevi počinju da se "znoje", mokri i rđuju.
Zavareni kolačići su manje izdržljivi od čvrstih.
  1. Sa istom debljinom zida, besprekorni proizvodi su jači od zavarenih kolega, jer je zglob slaba površina.
  2. Njihov protok zavisi od veličine unutrašnjeg prečnika proizvoda.
  3. Debljina zida utiče na čvrstoću cevi i njegovu otpornost na visoki pritisak.
  4. Vanjski premaz također igra važnu ulogu. Ako je crna čelična cijev pocinkovana, skoro ne rđa. Cena hromiranih kola je velika, ali pored povećane otpornosti na koroziju, izgledaju i vrlo estetski.

Zaključak

Ako ste dobro upućeni u obilježavanje i klasifikaciju čeličnih cijevi, lako možete dobiti tačno sortu koja je potrebna.

Video u ovom članku nastaviće svoju temu.
