Kanalizaciona cev: upotreba, regulatorni zahtjevi,

Šta je to - kanalizacija? Zašto je to potrebno? Da li postoje neki regulatorni dokumenti koji regulišu njegovu strukturu? U kojim slučajevima i kako možete da upravljate bez prava navijača? Hajde da shvatimo.

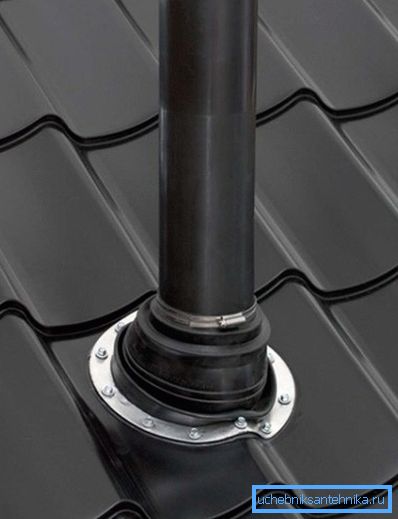

Ventilator na krovu privatne kuće.

Šta je to

Kanalizacija je deo kanalizacionog sistema koji služi ne za kretanje odvoda, već za ventilaciju. Jednostavno rečeno, cev povezuje kanalizaciju sa atmosferom.

Zašto ti je to potrebno?

Postoje dva razloga.

  1. Kao iu bilo kojoj drugoj vertikalni cevi, postoji potisak u kanalizacionom postolju. Povećanje pritiska u gornjem delu domaćeg kanalizacionog sistema sasvim prirodno dovodi do činjenice da se vazduh počinje prodirati u dnevne sobe kroz nezaobilazne spojeve. Ovaj vazduh ne mirilje kao ruže.

Napomena: bilo koji sanitarni uređaj je opremljen vodenim ventilom. Kroz oslobađanje umivaonika ili tuš kabine neće proći; Međutim, spojevi kolena sifona i češljača (unutrašnji sistem otpadnih voda) nisu uvek zaptivni.

Vodeni zamak ne dozvoljava mirisu otpadnih voda u kuću.
  1. Kada odbacivanje odbijanja (istovremeno ispiranje u dva WC-a na podizanju, odvod vode iz nekoliko kupatila i dr.) Često postoji situacija kada je pištolj popunjen. Pre nego što tok vode stvara vazdušni front sa viškom pritiska; ovaj vazduh se emituje kroz reviziju kanalizacione kanalizacije stambene zgrade ili kroz kanalizaciju kanalizacionog septička jama, rezervoara itd. Ali iza mase vode koja se kreće nadole, stvoren je vakuum, koji isušuje vodu iz sifona, ometajući rad vodnih kapija. Zvuk toaletnog toaleta ili sam potoneći ne daje vlasniku radost; kada predvide talas aroma - dvostruko neprijatan.

Oba problema su uspješno riješena prostim skakačem između gornje tačke sistema otpada i atmosfere. Dobijeni miris izaziva neprijatnosti da napuste kuću kroz kanalizaciju; prilikom odbijanja odbojka vazduh se usisava.

Regulatorni dokumenti

U aktuelnoj regulatornoj dokumentaciji, postavljanje cijevi za lijevak je pogođeno najmanje dva puta.

SNiP 2.04.01-85

Prema paragrafu 17.18 SNiP 2.04.01-85, ventilacija mora biti ventilacija za domaćinstvo ili industrijsku kanalizaciju. Ventilacija je kroz risers; njihov izduvni deo se ispušta kroz ventilacionu vratu ili kroz krov. Šta bi trebala biti visina postolja?

Referentna tačka Visina
Krovni krov neiskorišćen 30 cm
Krovni krov 50 cm
Operirani krov 300 cm
Ventilacija ventilacionog vratila 10 cm

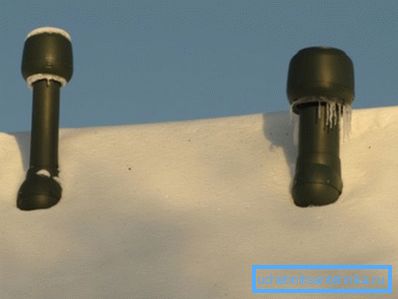

Oslobađanje risara na krovu.

Minimalno rastojanje od izduvnog dijela dizalice do najbližeg otvorenog balkona ili prozora je 4 metra. S tim što je instrukcija povezana - mislim, nije neophodno objasniti.

SP 40-107-2003

Kod pravila izgradnje SP 40-107-2003 u stavu 4.8 odvojeno navodi slučaj eksploatisanog krova. Prema njegovim riječima, izduvni dio podizača zaista bi trebao biti jednak najmanje tri metra; Međutim, umesto opreme, jednostavno možete kombinovati četiri ili više stubova u okviru tehničkog poda ili tavana.

Komentar autora: u ovom slučaju, sa oslobađanjem salvo u jednoj ili dvoje od risara, ostali će zaista ispuniti ulogu levka za njih. Međutim, ne može se pobjeći od potiska stvorenog u podzemnim stubovima: najmanji prekid čvrstoće na bilo kojoj zglobu - a mirisi će prodreti u prostorije gornjeg sprata.

Pravila

Kako tačno treba instalirati cevi ventilatora?

  1. Prelazak prečnika (pre svega - njegovo spuštanje u izduvnom delu cijevi) su nepoželjni. Kada se smanji prečnik od 110 do 50 mm, protok produžetka se smanjuje za oko 5 puta; to možda neće biti dovoljno za kompenzaciju padova vazdušnog pritiska.

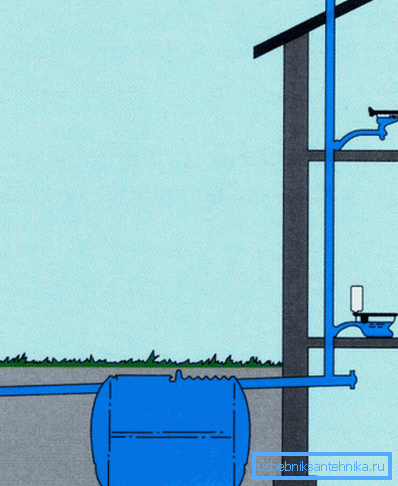

Postolje duž cele dužine napravljen je od cevi prečnika 110 mm.
  1. Horizontalni delovi cevi položeni su istim nagibom kao kanalizacioni sistem - 2 cm po linearnom metru. Nagib će sprečiti stvaranje zaglavljivanja vode i vazdušnog saobraćaja.
  2. Plivači koji se otvaraju u potkrovlju su loša ideja. Ne radi se samo o mirisu: vlažno isparavanje će pogoršati izolaciju, izolaciju izolacijom vliti i dovesti do gnjavanja sistema trulja.
  3. Bolje je obezbediti postolje ventilatora sa deflektorima (ili glivicom ili kišobranom). Zahvaljujući deflektoru, kišnica i đubrište neće stići u riser; u vetrovitom vremenu, on istovremeno povećava zaglavlje u cevi, čime se ventilacija čini efikasnijom. Cena kišobrana za cev od 110 mm je od 120 do 200 rubalja.

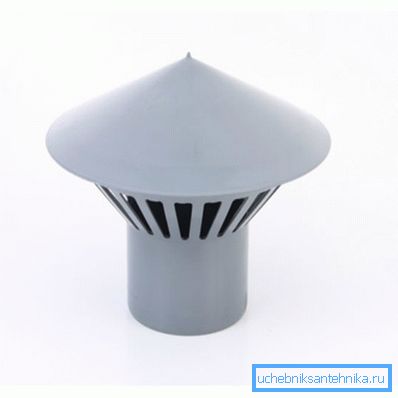

Deflektor se ubacuje u kanalizaciju.

Izuzeci

Da li je moguće bez ventilacije kanalizacionog sistema?

Evo standardnih preporuka:

  • Projektovanje i izgradnja kuća bez lijevki dozvoljeno je samo ako je jedno-ili dvospratna struktura.
  • Istovremeno u kući ne bi trebalo biti više od jednog toaleta i jednog kupatila.

A ovde je lista slučajeva u kojima je čak i sa malim brojem spratova neophodna cijev ventilatora.

  • Ako toalet i kupka budu razdvojeni na različitim podovima.
  • Ako kanalizacijski sistem položi cijev prečnika manje od 100 milimetara (iskreno, da biste povezali toalet sa ovom cijevom, morate imati ozbiljna razvojna odstupanja).
  • Ako je kuća izgrađen bazen.
Vraćanje nekoliko desetina kubnih metara vode popunjava kanalizacione cevi do kvara.
  • Ako je lokalna postrojenja za prečišćavanje otpadnih voda koja se koriste za odlaganje otpada hermetična (tipičan primjer su biološke stanice za dubinsko čišćenje).

Poseban slučaj

Stanari na gornjim spratovima često potpuno demontiraju kanalizaciju iznad tete. Strogo govoreći, to se ne može učiniti: bilo koja promjena u konfiguraciji inženjerskih komunikacija treba da se desi uz blagoslov stambenih i komunalnih radnika, što, naravno, nikad neće dati. Međutim, ostaje činjenica: popravku u toaletu ponekad prati i uklanjanje neiskorištenih, sa stanovišta vlasnika stana, cevi.

Šta da uradite ako je ova operacija već dovela do prilično predvidljivih rezultata - stabilan miris kanalizacije u svim stanovima na gornjoj etaži duž rispera?

Najjednostavnije rešenje problema je ventil za odvod kanalizacije. Šta je to? Konstruktivna rešenja mogu biti različita, pa ne opisujemo mehanizam rada, već funkcionalnost uređaja.

Jedna od mogućih šema vakuumskog ventila.

Ukratko, to je uređaj koji dozvoljava vazduh samo u jednom pravcu. U normalnom režimu, u gornjem delu postolja zbog previsokog pritiska prisutan je; Međutim, ventil za kanalizaciju ne dozvoljava zasićeni vazduh sa mirisima i vlagom za ulazak u prostoriju. Vakum koji je stvoren u podiznom stražnjem ispustu dovodi do otvaranja ventila i sisanja u vazduh.

Koristan je: ventili (vakuumski) ventili se proizvode u dvije veličine - 110 i 50 mm. Posljednje se koriste za pojedinačne uređaje i za cijevi za odvođenje kuhinje u nekim kućama starih projekata.

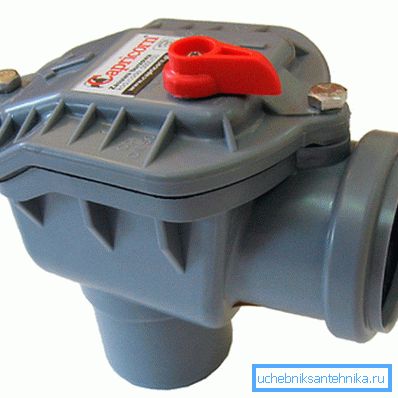

Na slici - ventil za cev prečnika 50 mm.

Napomena: vakumski ventil nije panacea. Mirisi u stanovima na postolju neće biti samo sa potpunim zaptivanjem cele veze. Dakle, sve veze sifona i traka sa cevima nužno se snabdevaju manžetnom.

Savjeti

Autor, na osnovu svog iskustva, dopusti sebi dodati nekoliko komentara standardnim preporukama.

Kuća sa dva toaleta i kupatila - jedna kupaonica na svakom spratu - funkcionisala je savršeno godinu dana bez izlaza ventilatora. Mirisi nisu primećeni. Strogo sinhrono ispiranje dve toaletne činije - retki događaj; Kadom ili tušem sa modernim odvodnim rešetkama sa prilično malim kapacitetom, više kanalizacije neće preplaviti.

Prilikom dizajniranja lokacije izlaza ventilatora, definitivno treba uzeti u obzir prevladavajući pravac vjetra. Mirisi mogu da se prošire na rastojanje gde je u SNiP 2.04.01-85 propisano više od 4 metra.

Ne bi trebalo da radite izduvni deo pokretača znatno duži nego što je propisano regulatornim dokumentima.

Što je duva cev, to je manje verovatno da će se zagrijati duž cele dužine vlažnog i toplog vazduha iz kuće. I na hladnim zidovima, neizbežno će zamrzavati led i postepeno smanjivati ​​razmak na nulu. U stambenim zgradama značajan dio zimskih žalbi stanovnika je upravo miris kanalizacije koji se pojavio usled zagušenja leda.

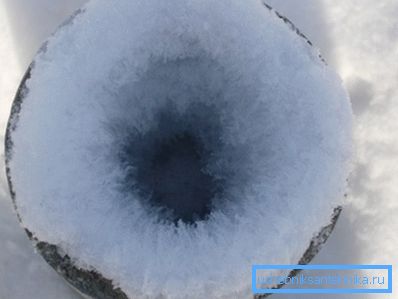

Dugo oslobađanje postolja bez izolacije potpuno se zamrzava za dve do tri nedelje.

U privatnoj kući, kada se kanalizacioni sistemi postavljaju vlastitim rukama, izlaz za ventilator se može osloboditi ne samo kroz krov, već i kroz bilo koji od žljebova. Ovo će značajno pojednostaviti hidroizolaciju.

Zaključak

Nadamo se da će naše preporuke pomoći čitaocu u dizajniranju ili nadogradnji sopstvene kanalizacione mreže. Kao i uvek, video u ovom članku sadrži dodatne tematske materijale. Successes!
