Kanalizaciona cev kao važan element kanalizacione mreže:

Ono što je cev za ventilaciju, verovatno zna svakog ko se barem jednom bitno angažovao na uređenju kanalizacije. Međutim, površno znanje o ovom elementu nije dovoljno, te stoga preporučujemo da pažljivo proučite informacije u nastavku. Tada će se drenaža ispravno dizajnirati, a ceo sistem će raditi "kao sat".

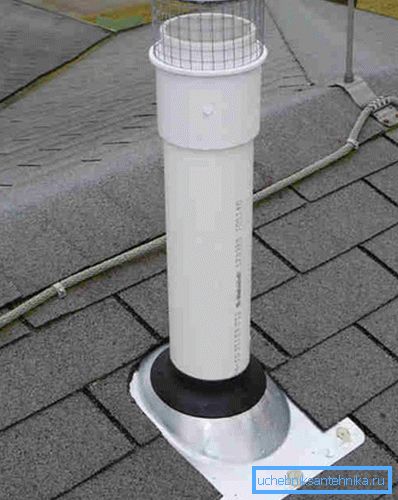

Ovaj uređaj se koristi za izjednačavanje pritiska.

Zašto je to potrebno?

Sistem za odvođenje otpadnih voda mora raditi u skladu sa određenim pravilima. A jedno od ovih pravila je komunikacija svih cevovoda sa atmosferom za izjednačavanje pritiska i ventilacije. Fan cevi nam služe za tu svrhu.

Da razjasnimo funkcionisanje ovog elementa detaljnije:

  • Kada se vrši odvod, odvodi počinju da se kreću niz postolje, a u gornjim dijelovima cjevovoda dolazi do depresije vazduha.
  • Delimično, kompenzuje se kretanjem vode u sifonima, ali uz jednokratnu masovnu odvodnju (na primjer, kada pritisnemo dugme na WC školjku), možda neće biti dovoljno tečnosti za kompenzaciju negativnog pritiska.
  • Kao rezultat, svi sifoni iznad riserja su osušeni, a neprijatni mirisi kanalizacionog sistema počinju da prodiru kroz cevi. Naravno, oni se mogu blokirati redovnim dijelom vode, ali do sledeće upotrebe slavina, "aroma" će se distribuirati kroz prostorije skoro neometano.

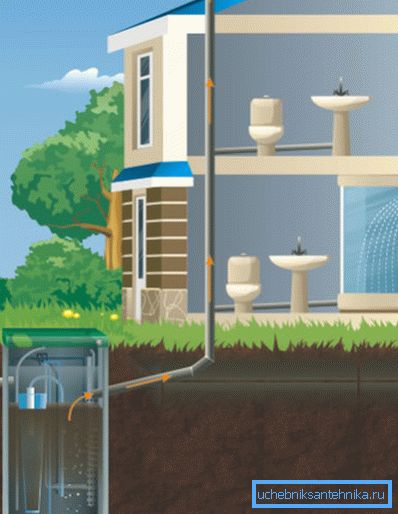

Obrazac kretanja vazduha

Ovaj problem se rešava instaliranjem specijalnog gasovoda, koji se naziva lijevak. On obezbeđuje da potrebna količina vazduha ulazi u sistem, dok se ne pojavljuje nagib pritiska i sifoni se ne ispražuju.

Uputstvo preporučuje instalaciju ovog elementa:

  • U jednospratnim objektima, opremljenim sa podiznom pločom prečnika ne više od 50 mm.
  • U dvospratnim zgradama, ako na drugom spratu postoje sanitarni uređaji, koji su izvor kanalizacije.
  • U stambenim zgradama.
  • U kućama sa bazenom, saunama i drugim objektima, koje karakteriše "salvo", iscrpljuju veliku količinu vode.

Istovremeno, cijev ventilatora u privatnoj kući sa prilično snažnim podizanjem (110 mm) nikako nije obavezna. Ako je zbir prečnika svih odvoda manji od prečnika postolja, onda se njegova instalacija može odustati: protok vode i dalje neće moći blokirati cijeli lumen cjevovoda.

Obratite pažnju! Ventilacija septičkog rezervoara bez cijevi za lijevak vjerovatno neće raditi na način kako nam je potreban: čak iu slučaju djelimičnog biološkog tretmana otpadnih voda, mirisi će se širiti.

Tehnika montaže

Instalacija cevi

Ugradnja ili zamena cijevi za lijevanje u stanu se obično vrši direktno u postupku popravke. To je zbog visoke intenzivnosti rada procesa, kao i velike količine razaranja koja je prati: dimenzije lanca su takve da će rupe u plafonima biti prilično velike.

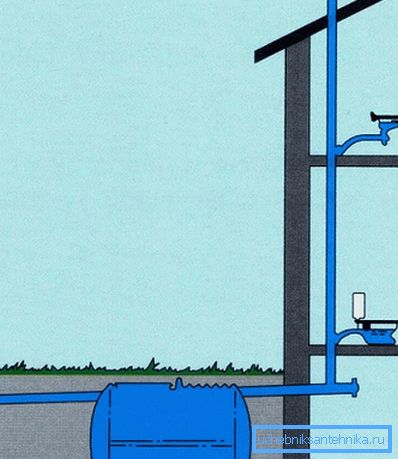

Šema aranžmana u privatnoj kući

Sam po sebi, detalj je nastavak postolja, a može se montirati iz najjednostavnijeg materijala.

Još jedna stvar je što bi izbor elemenata i njihova instalacija trebalo da se pridržavaju određenog broja pravila:

  1. U idealnom slučaju, prečnik cevi za lijevak treba da se poklapa sa prečnikom postolja (najbolje je uzeti 110 mm u oba slučaja). Tako ćemo ne samo olakšati naše živote tokom instalacije odbacujući adaptere, već i garantovati izjednačavanje pritiska.
  2. Spoljni dio cevovoda mora biti postavljen tako da izlazni vazduh disperzira što je brže moguće i neugodni miris se ne širi.. Iz tog razloga, cev za lijevanje u višenamjenoj zgradi obično se prikazuje na otvorenom krovu, a u privatnom domaćinstvu se nalazi dalje od susjednih parcela.
  3. Takođe je veoma važno posmatrati tačan odnos temperature: donji deo cevi mora biti neophodan u zagrejanoj prostoriji, a gornji dio - na hladnom. Samo u ovom slučaju će smer i brzina kretanja vazduha u sistemu optimalno.

Savjet! Postavljanje izlaza na tavanu je striktno zabranjeno!

Sama procedura instalacije za manje-više iskusnog čarobnjaka nije teška:

Ugradnja plastičnih cevi
  • Kao materijal, uzimamo lijevano željezo ili plastičnu cijev. Liveno gvožđe karakteriše visoka cijena i veoma značajna masa, ali takva konstrukcija je praktično "večna". Sa druge strane, plastika je lakša za obradu, jer bi početnici trebalo da biraju ovu opciju.
  • Započnite instalaciju sa donje tačke za montiranje koja se nalazi u podizaču ili na temeljima.
  • Cev ventilatora postavljena je striktno vertikalno, pričvršćivanje na nosive konstrukcije pomoću creva na sidri.

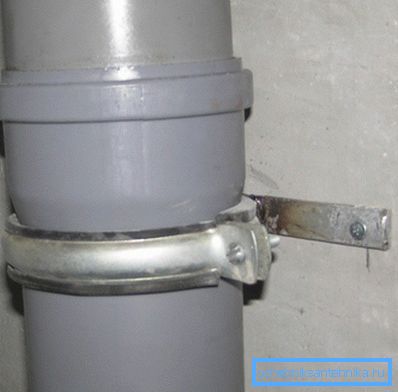

Foto pravilno postavljen na zid
  • Nakon završetka rada, ugradimo adapter sa slavinom za mašinu za pranje veša (ako je potrebno) i WC školjkom.

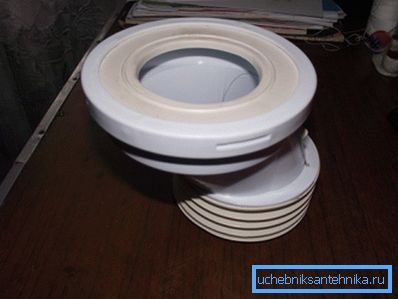

Ekscentrična ventilatorska cijev za povezivanje toaleta
  • U nekim slučajevima (kada prolaza prolazi u neposrednoj blizini stambenih prostorija) može biti potrebna izolacija buke. Najlakše je primeniti pomoću prskanja poliuretanske pene ili postavljanja kućišta polistirenske pene.

Proverite ventile

Opisujući proces instalacije sistema, nemoguće je ignorisati takav element kao kontrolni ventil.

Ovaj deo obavlja više funkcija:

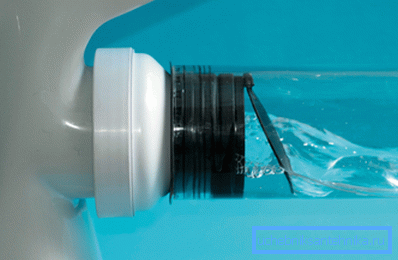

Princip rada ventila
  • Prvo, ventil sprečava povratak kretanja odvoda, blokirajući vodu da ulazi u odvod, izmet u WC, itd.
  • Drugo, uređaj sprečava povratak u sistem mehaničkih čestica koji mogu dovesti do oštećenja ventila.
  • Treće, zahvaljujući ventilom na kanalizacionom sistemu glodari se ne mogu pomerati, au južnim predelima - i gmizavcima.
  • Konačno, ugradnja takvog dela doprinosi izjednačavanju pritiska u slučaju grešaka u polaganju cevi: djelomična kompenzacija za nedovoljan nagib je sasvim moguće.

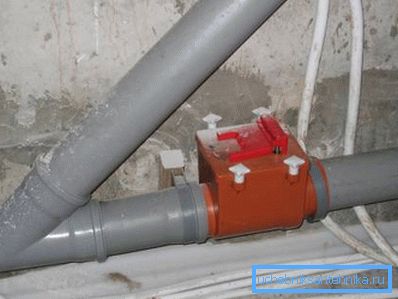

Vanjski kontrolni ventil za cevi od 110 mm ugrađene u sistem

Po projektovanju, ventili se dele na unutrašnje i spoljašnje:

  • Unutrašnji ventil se montira pomoću posebnog umetka koji se postavlja u lumen cevi. Za postavljanje predmeta razmaščeno i očišćeno, zatim stavite na odabranu lokaciju. Sada, sa prolazom otpadnih voda, otvara se krvni ventil, a u njihovom odsustvu ostaje zatvoren.

Savjet! Unutrašnji ventil se montira bez upotrebe silikonskih maziva i zaptivnih masa - samo "suvi"!

  • Spoljni model radi po sličnom principu. Za instalaciju u cevovod instaliran je poseban adapter.

Uklanjanje ventilacionog kanala

Instalacija ventilacionog sistema omogućava instalaciju izduvne cevi.

Ovde se vredi pridržavati takvih preporuka:

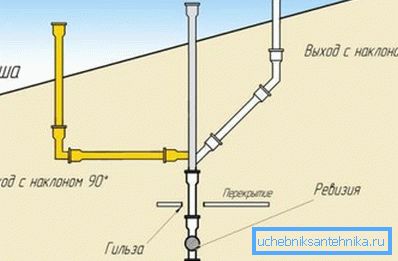

Dijagrami ventilacionog terminala
  • Za ravno neiskorišćeni krov, veličina ventilacionog dela mora biti najmanje 50 cm. Što je greben grebena grebena veći, duže cev mora biti na njemu.

Savjet! Ako u vašem području udari snažne vetrove ili velika snježna padavina, unapred se pobrinite za jačanje zaključka ventilacije sa proširenjima.

  • Ako se krov aktivno koristi ili se koristi, na primjer, za gajenje biljaka, onda se ventilna cijev mora podići za najmanje 3 m.
  • Povlačenje lijevog cjevovoda ne može se kombinirati u jednom kućištu pomoću ventilacionog kanala ili dimnjaka.
  • Ako se u blizini nalaze otvoreni prozori ili balkoni, minimalno rastojanje od njih do reza cijevi je 4 m.

Sam dizajn ne pruža dodatnu opremu koja olakšava haubu. Takođe je nepoželjno ugraditi odbojnike ili slične uređaje, jer vode do stvaranja kondenzata i do smanjenja propustljivosti.

Nozzle na krovu

U izuzetnim slučajevima je dozvoljeno uklanjanje cijevi za lijevanje kroz zid, ali ovdje stupi na snagu SNIP zahtjev, prema kojem će i dalje biti potrebno podići mlaznicu iznad nivoa krova. Dakle, spoljni segment treba napraviti prilično dugačak, pouzdano ga pritegnuti na noseće strukture.

Zaključak

Cevovod za kanalizaciju je gotovo obavezan element. Bez njega možete to raditi samo u jednospratnim kućama, ali čak i tamo treba razmišljati o rješavanju problema neprijatnog mirisa. Ugradnja takvog uređaja povezana je sa značajnim troškovima rada, tako da je najbolje izvršiti zajedno sa instalacijom samog sistema za odvodnjavanje. Korišćena tehnologija je detaljnije opisana u videu u ovom članku.
