Kanalizacija i drugi elementi urbane kanalizacije

Većina ljudi daleko od vodovoda zna za gradsku kanalizaciju samo da se vertikalna cev u kupatilu naziva podizanjem, a kanalizacija je nešto što je nerazumljivo skriveno u bunarima. Danas ćemo se morati upoznati sa uređajem sistema otpada - od unutrašnjeg kabla do postrojenja za prečišćavanje. Pa, hajde da započnemo.

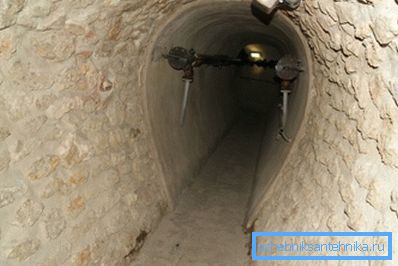

Jedan od eksponata muzeja kanalizacije u Parizu je mjesto starog kolektora.

Intra-house sistem

Počnimo sa dijelom sistema za odlaganje otpada koji se nalazi unutar zidova kuće.

Comb

Šta je kanalski češalj?

Ovo je ime unutrašnjeg kabla. Ime mu je dobilo oblik koji je karakterističan za stanove sa susednim kupatilom i kuhinjom: tri slavine na horizontalnoj cevi (za kuhinjski sudoper, umivaonik i kupatilo) zaista izgledaju kao češalj.

U prošlom veku, sve do osamdesetih, tradicionalni materijal za češalj bili su cijevi od livenog gvožđa i liveni fitingi. Pričvršćene veze su udarene kabolom (antiseptičkim impregniranim organskim vlaknima) i zamazan sa cementnim malterom. Manje često, za zaptivanje jedinjenja koristi se zaptivanje staljenog sumpora.

Imajte na umu: prilikom uklanjanja takvih jedinjenja sopstvenim rukama, moraju se grijati fenom, gorionikom ili ventilatorom. Rad se vrši samo u gasnoj masci ili respiratoru. Uputstvo se odnosi na činjenicu da su dimovi isključivo korozivni: oni mogu izazvati respiratornu paralizu.

U kućama izgrađenim krajem prošlog veka dominiraju čvrste PVC češljevi. U današnjim novijim zgradama kanalizacijski sistem unutar stanova uglavnom se montira iz istih PVC cijevi; Međutim, sada je postao nacionalni tim i radi na priključcima sa gumenim O-prstenovima. Uz PVC, polipropilen se koristi i, rijetko, polietilen.

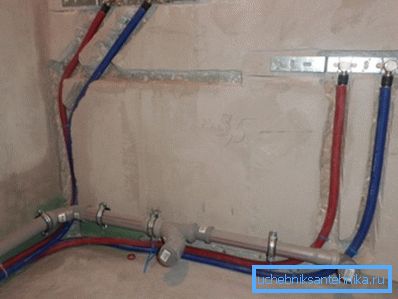

Savremeni plastični češalj.

Riseri

Combs, koji se nalazi iznad ostalih stanova, kombinuje kanalizaciju. Evolucija korišćenih materijala bila je nešto kraća nego u prethodnom slučaju: graditelji su se direktno prebacivali od podloge od livenog gvožđa do plastike.

Postolje se isporučuje sa revizijama - loptice za čišćenje blokade kanalizacije.

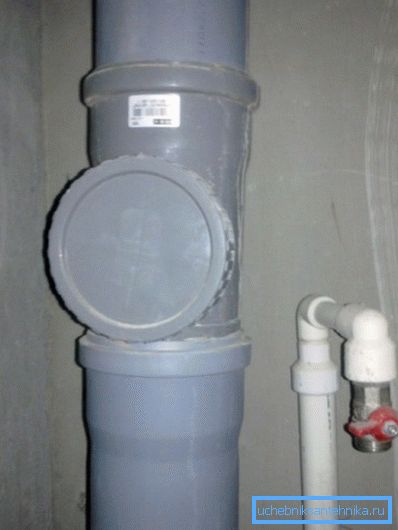

Montažni rezervoar sa revizijom za čišćenje blokada.

Izgled revizije je normalizovan; oni moraju biti prisutni:

  • Na prvom spratu zgrade;
  • Na gornjem spratu;
  • Kada su podovi kuće preko pet - na tri sprata.

Odozdo su otvoreni; ovo obezbeđuje ventilaciju kanalizacionog sistema. Prihvatljivo je kombinirati nekoliko podizača sa zajedničkim izlazom ventilatora.

Lezhnevka

Krovna ploča od kanalizacije je horizontalna cev koja ujedinjuje nekoliko podizača i prolazi kroz utičnicu do bunara. Njeno polaganje se vrši konstantnim nagibom duž cele dužine u pravcu kretanja otpadne vode. Protuprovine su neprihvatljive: postaće se mesta stalnih blokada.

Nagib zavisi od prečnika cevi:

Prečnik Nagib, centimetri po metru
50 mm 3.5
100 mm 2
150 mm 1
200 mm 0.8

Kao i sa riserom, period krova stambenog objekta treba čišćenje.

Provera ili, što je povoljnije, ugrađeni su kosi čepovi sa slavinama orijentisanim prema kretanju odvoda:

  • Ugaonik (ako nije moguće očistiti krivinu kroz drugu reviziju ili tee);
  • Sa prečnikom kreveta 100-150 mm - svakih 15 metara;
  • Prečnik od 200 mm - svakih 20 metara.

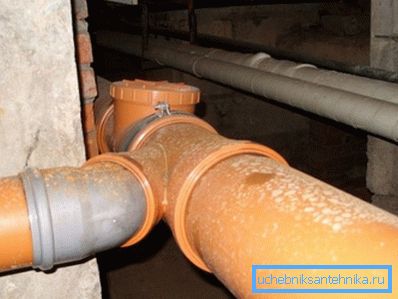

Revizija na direktnoj lokaciji ploče.

Oslobađanje u bunar

On se završava pločom. Oslobađanje se uklapa u tlo ispod nivoa zamrzavanja. Njen početak se nužno isporučuje sa čičkom ili revizijom za čišćenje.

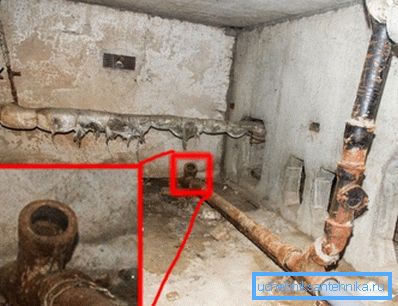

Tee prije otpuštanja.

Maksimalna dužina oslobađanja od revizije do ose osovine je ograničena njegovim prečnikom:

Prečnik Maksimalna dužina
50 mm 8 m
100 mm 12 m
150 mm i više 15 m

Po pravilu, za polaganje u zemlju se koristi cijev od livenog gvožđa. Njegova cena je znatno veća od one vrste plastike; ali krutost prstena je takođe mnogo veća: čišćenje tla ispod težine automobila neće uzrokovati oštećenja.

Dovod kanalizacije, kolektor

Pa

Zidovi kanalizacionog bunara obično su armirani betonski prstenovi sa šavovima i glavčicama ugrađenim u malter, što omogućava da se u njega spusti bez dodatne opreme. Poklopac - lijev gvožđa; donje - betonska ladica.

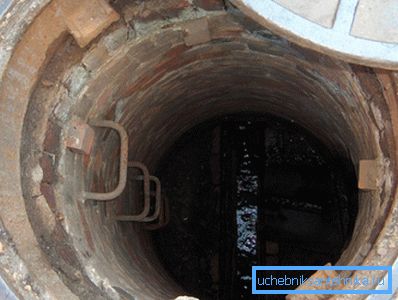

Međutim, to nije jedina opcija. Na slici - stari bun sa zidovima od cigle.

Kako je lako pogoditi, bunari duž stambene zgrade nalaze se tačno suprotno od utičnice. Između njih sami su povezani cijev od gvožđa velikog prečnika (200-300 mm), položena na donjem nivou ili nešto viša (u slučaju diferencijalnih izvora, kompenzacija nagiba područja).

Važno: u dubokim bunarima može se akumulirati metan i drugi gasovi koji se proizvode u procesu organskog raspadanja. Sami se ne smatraju veoma toksičnim; Međutim, minimalna količina kiseonika u vazduhu može dovesti do gušenja i čak gubitka svijesti. Kada je potrebno čišćenje problema ili osiguranje ležišta.

Sve odvodne cijevi od kuće do kolektora isporučuju se sa šahtovima. Korak između njih iu ovom slučaju zavisi od prečnika cevi.

Prečnik Maksimalno rastojanje između bunara
150 mm 35 m
200 - 450 mm 50 m
500 - 600 m 75 m

Kolekcionar

Jednostavno rečeno, kolektor je gusta cev koja nosi kanalizaciju cijelog grada ili njegovih pojedinačnih područja do postrojenja za prečišćavanje otpadnih voda.

Koji materijali se mogu koristiti za njegovu izgradnju?

  • Najstariji od trenutno funkcionisanih kolektora izgrađeni su od cigle..

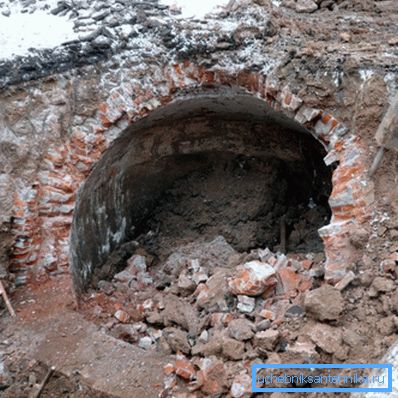

Ruinove kolektora od cigle.
  • Većina postojećih konstrukcija je iz armiranog betona.. Pored izgradnje montažnih konstrukcija napravljenih od prstena, monolitna kanalizacija se često grade u ogromnim gradovima sa ogromnim količinama otpadnih voda: oplata je popunjena betonom na licu mesta.
  • Najzad, velike plastične cevi postaju popularne u poslednje vreme.. Problem male krutosti prstena je rešen njihovim vezivanjem. Da valovita površina ne stvara blokade, cevi se izrađuju dvoslojnim, sa glatkom unutrašnjom površinom.

Kako su povezana kanalizacija i kanalizacija pojedinačnih susedstava? Uz pomoć istog bunara: omogućava vam da sami pregledate kolektor i, ako je potrebno, očistite ulazne cevi.

U retkim slučajevima kada teren ne dozvoljava kretanje kanalizacije gravitacijom, izgrađena je kanalizacijska kanalizacija. Tokom izgradnje koriste se produktivne fekalne pumpe i cevi sa polietilenskim pritiskom: ukoliko depresivacija gravitacionog cijevi ne dovede do ozbiljnih posljedica, onda nesreća na kanalizaciji sa prekomernim pritiskom, razumijete, neće uopće ukrasiti grad.

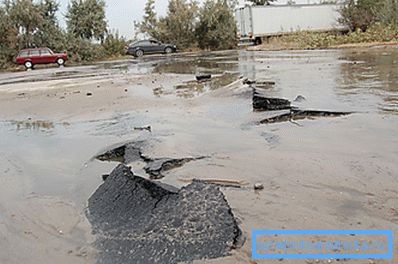

Posledice nesreće na pritisnom kolektoru.

Zaključak

Razmotrićemo naše poznavanje sa kanalizacionim sistemom, iako donekle površno. Kao i uvek, video u ovom članku će ponuditi čitatelju dodatne informacije. Successes!
