Kakve elektrode su potrebne za zavarivanje cevi, profila i

17-02-2018
Cijevi

Postoji pogrešno mišljenje da kvalitet zavara zavisi samo od izvođača, ali to je daleko od slučaja i svaki dobar varilader razume da elektrode za zavarivanje cevi za grejanje i vodovod igraju daleko od poslednje violine u tim radovima.

Prije svega, treba napomenuti da takve provodne šipke mogu biti ili metalne ili nemetalne, odnosno ugljenik ili grafit, ali u ovom slučaju drugi tip nas ne interesuje.

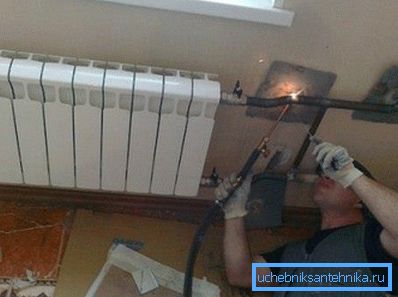

Dobar zavarivač uvek zna koji elektrodi zavaruju cevi.

Hajde da pogledamo koji znakovi mogu razlikovati potrošne materijale ove vrste, kako ih bolje podići, a video u ovom članku će pokazati vizuelne informacije o našoj temi.

Kako se razlikuju

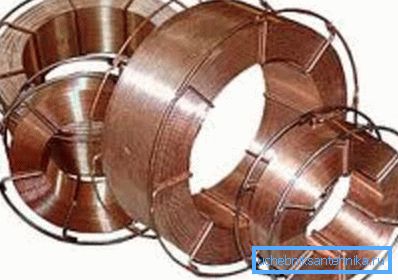

Na slici je prikazana žica za zavarivanje

Elektrode izrađene od metala mogu se topiti i ne taliti. Prvi tip može biti presvučen čelikom, livenim gvožđem, bronzanom, bakarnom ili aluminijumskom šipkom, dok se neprevičene se trenutno koriste samo u obliku žice (vidi sliku iznad) kada se radovi za zavarivanje izvode u zaštitnom gasu.

Intrinzični, torijumirani, lantinirani i volfram su vrste koje se ne topaju, pa je sasvim prirodno da je njihova cena mnogo veća.

Pored toga, elektrode su svrstane po namjeni, odnosno prema vrsti materijala koji se obrađuje. Za visoko ugljenični čelik prema GOST 9467-75, materijal je označen slovom U, za legirane i toplotno otporne čelike - slovom T, dok za fiksiranje površinskog sloja - slovom T.

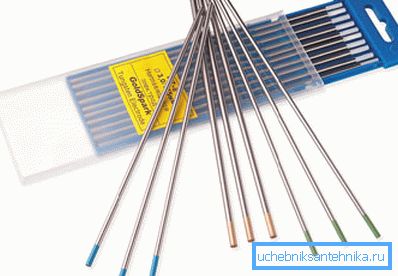

Volfram - TIGWIG

U većini slučajeva, na šipkama je prisutan premaz, ali je takođe različit i ima svoje oznake prema GOST 9466-75.

Tako na primjer:

  • tanak sloj je označen slovom A (međunarodni format - A);
  • srednja - sa slovom C (međunarodni format - B);
  • debeo - slovo D (međunarodni format - R);
  • a naročito debeo - slovo G (međunarodni format - C).

Pored debljine sloja sloja, klasifikuje se prema vrsti:

  • A - kiselo;
  • B - glavni;
  • C - celuloza;
  • R - rutil;
  • P - pomešano.

Pored toga, mešani sloj može biti:

  • AR - kiselo rutilo;
  • RB - rutile;
  • RP - rutil-celuloza;
  • RJ - rutil, sa dodatkom gvožđa u prahu.

Napomena Zbog činjenice da zavarivanje može biti izvedeno u različitim položajima, elektrode su ovde svrstane u različite tipove. Dakle, mogu biti za donju poziciju vertikalne donjeg-gore, horizontalne i niže na brodu. Takođe, instrukcija podrazumeva štapove za bilo koju poziciju.

Do odredišta. Vrste materijala

Zavarivanje cevi visokog pritiska
  • Konstrukcijski čelici od ugljenika i niske legure. U ovom slučaju, privremena zatezna čvrstoća može biti do 60 kgf / mm ili 600 MPa.
  • Vrste visokih legura čelika, koji su opremljeni posebnim osobinama.
  • Strukturni čelik, gde se primenjuje lučno zavarivanje. Ovde, privremena zatezna čvrstoća već će biti veća od 60 kgf / mm ili 600 MPa.
  • Površinski površinski sloj metala, sa posebnim osobinama.
  • Liveno gvožđe.
  • Obojeni metali. (Pogledajte i članak Kanalizacija u vikendici: karakteristike.)

Detalji o pokrivanju

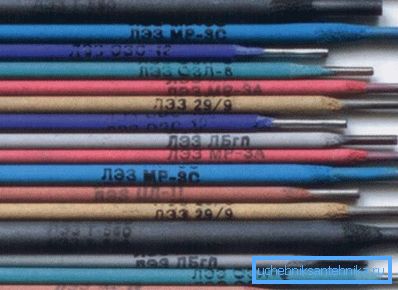

Razni premazi
  • A - kiselina ili kisela prevlaka. Sastoji se od gvozdenih oksida mangana i silicija.
  • B - glavna stvar. Sadrži kalcijum fluorid i kalcijum karbonat. Radovi zavarivanja pomoću takvih elektroda se vrše pomoću direktne struje izmenjivog polariteta.
  • C - celuloza. Sadrži brašno i druge organske sastojke koji imaju za cilj stvaranje zaštitne ploče za gašenje tokom operacija zavarivanja.
  • R - rutil. Sadrži rutil, kao glavnu komponentu, kao i druge mineralne i organske komponente. Pored zaštite gasa, takve komponente mogu znatno smanjiti prskanje u proizvodnji šava.

Napomena U upotrebi u domaćinstvima (grejanje, okviri) sve je jednostavnije, jer u svim slučajevima se uglavnom koriste elektrode sa glavnim premazom (B), čiji prečnik zavisi od debljine metala. Na primer, ako ste zainteresovani za vrste elektroda za zavarivanje profilne cevi, a uzimajući u obzir tanki zid profila (1.0-1.5 mm), koristite 2 mm prečnik preseka. U zavisnosti od zavarivanja (transformatora ili pretvarača), sami ćete izabrati potrošne materijale (za promenu ili direktnu struju).

Stopa potrošnje

Vertikalna veza bez ivica ivice

Za ugradnju grijanja, brzine potrošnje elektroda prilikom zavarivanja cevi mogu biti različite, u zavisnosti od spoja zavarenih grejnih cijevi i vrste zavarivanja, ali uzimamo u obzir samo vertikalni spoj bez ivičnih ivica, kao najčešće korišten.

Zid. Debljina u mm Težina fuzije u kg Elektrode u grupama u kg
II III IV V VI
3 0.107 0.194 0.207 0,220 0.233 0.346

Potrošnja elektrode prilikom zavarivanja cevi po metru zavarivanja

Dimenzije cevi u mm Težina fuzije u kg Elektrode u grupama u kg
II III IV V VI
23? 3 0,008 0.014 0.015 0.016 0,017 0.015
32? 3 0.011 0,019 0.020 0.021 0.023 0.024
38? 3 0.012 0.022 0.024 0.025 0.027 0.028
45? 3 0.015 0.027 0.029 0.030 0.032 0.034
57? 3 0.919 0.034 0.036 0.039 0.041 0.043

Potrošnja elektrode prilikom zavarivanja cijevi za 1 spoj

Napomena Uglavnom, elektrode bilo koje vrste klasifikuju se kao jedna od grupa zavarivačkih materijala. Pored njih, to uključuje punilice, žice, zaštitne gasove i fluksove punjenja.

Zaključak

Kao što ste primetili, postoji mnogo vrsta elektroda, ali ukoliko želite da grejate kuću sa svojim rukama, odmah morate naginjati materijale za visoko legirane i obojene čelike, kao i liveno gvožđe.

Osim toga, debljina zidova cevi za grejanje, po pravilu, nije manja od 2 mm, onda je potreban štap od 3 mm. Pored toga, možete koristiti elektrodu za sve pozicije, sa prosečnim grubim slojem (C) tipa, kiselim (A) ili bazičnim (B), za ugljenik i niske ugljične čestice.
