Kakva bi bila veličina kanalizacionih cijevi

Efikasnost kanalizacionog sistema zavisi ne samo od usklađenosti sa tehnologijom, već i od pravilnog izbora dimenzija. To je unutrašnji prečnik koji utiče na glavnu karakteristiku bilo kojeg kanalizacionog sistema - propusnost. Greška u izboru standardne veličine može dovesti do činjenice da se sistem jednostavno ne može nositi sa uklanjanjem odvoda.

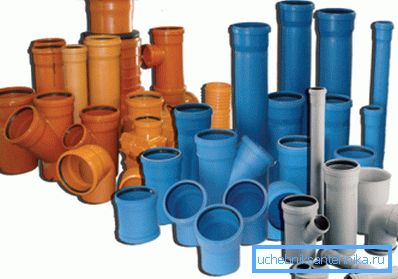

Cevi za kanalizaciju

Kako odabrati veličinu

Neophodno je uzeti u obzir količinu otpadnih voda. Na primjer, kanalizaciona cijev od 32 mm može se koristiti za distribuciju kanalizacije u stanu (npr. Za ispuštanje otpadnih voda iz sudopera). Ali korišćenje malih dimenzija u kanalizacionom sistemu će dovesti do činjenice da će početi da radi u režimu pritiska i kapacitet neće biti dovoljan. To jest, voda će stagnirati.

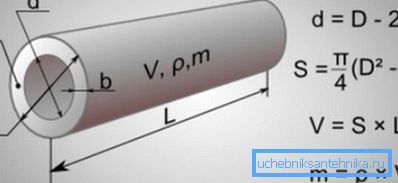

Glavni parametri gasovoda

Takođe morate razmotriti materijal iz koga je napravljen cjevovod. Na primer, liveno gvožđe se koristi za podizače i spoljnu kanalizaciju, ali PVC i polietilenske cevi mogu se koristiti i unutar i izvan kuće. Iz materijala zavisi uglavnom od cene.

Obratite pažnju! Čelična cijev se praktično ne koristi za kanalizaciju. Sistem odvodnjavanja radi u režimu bez pritiska, tako da povećana čvrstoća ne igra posebnu ulogu, ali osjetljivost na koroziju ne može se smatrati prednostom čelika.

Pravi prečnik treba da obezbedi da se presek napuni odvodom približno u predelu od 0,5-0,6. Na primjer, cijev za kanalizaciju od 40 mm biće pogodna za područje od umivaonika, povećanje veličine će rezultirati time što se neki čvrsti uglovi neće jednostavno isprati vodom i riješiti na unutrašnjoj površini zidova. Rezultat toga mogu biti problemi sa oticanjem.

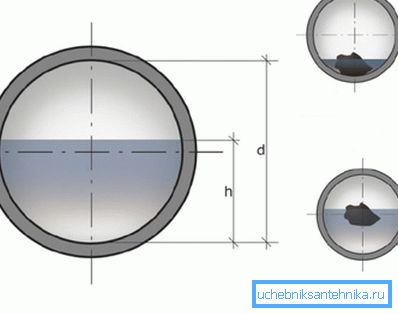

Punjenje cevovoda sa kanalizacijom

Regulatorni okvir

Dimenzije i opšti zahtjevi za cijevi (u smislu geometrije, kontrole kvaliteta itd.) Zavise od materijala.

Takve standarde možete istaknuti kao:

  • GOST 22689.2 - 89. Razmatra kanalizaciju, izrađen od polietilena. Većini standarda se daje detaljan opis veličine oblikovanih elemenata, naznačeni su i nominalni prečnici. Što se tiče dužine, prema GOST-u, dionice treba proizvoditi dužinom od 2 do 8 m, dozvoljeno je promjeniti dužinu unutar proizvoljnih granica u skladu sa kupcima;
  • GOST 6942-98. Ovaj dokument se odnosi na kanalizaciju od čelika. Uprkos popularnosti plastike, cijev od kanalizacionog čelika od 150 mm aktivno se koristi prilikom postavljanja eksternog sistema odvodnjavanja ili kao kanalizacionog kanala u prostoriji. Standard ne pominje spoljni prečnik, a uslovni prolaz Du;

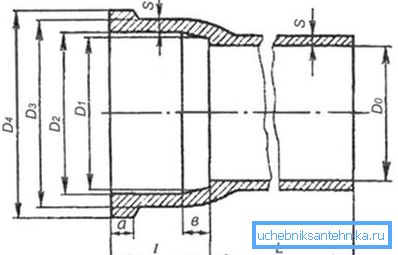

Glavne dimenzije cijevi od livenog gvožđa
  • u slučaju PVC cevovoda, situacija je nešto komplikovanija, jer regulatorni dokument o kanalizaciji iz PVC cevi ne postoji kao takav. Ali zahtevi za takve cevovode mogu se naći u GOST R 51613-2000. Koristi koncept nominalnog spoljnog prečnika, pa pri izboru veličine potrebno je uzeti u obzir debljinu zida.

Koje veličine treba izabrati za raspored stanova

Po pravilu, instalacioni priručnik za kanalizaciju propusti tačku selekcije veličina. Naravno, u idealnom slučaju, potrebno je izračunati tačnu količinu otpada i, na osnovu toga, izaberite D, ali možete ići na drugi način. Najčešće se jednostavno koriste uobičajeni podaci o prečnicima cevovoda za ožičenje do stana, stubova i spoljnog dijela kanalizacionog sistema.

Preporučene vrednosti prečnika

Glavno pravilo kada je kanalizacijski sistem razređen u stanu jeste to da tokom kretanja vode promjer mora ostati konstantan ili rastući.

Kada izaberete veličine, možete koristiti sledeće preporuke:

  • ako u stanu koristite kombinovani odvod za pranje, sudopere i tuševe, onda će napraviti kanalizaciona cijev od 50 mm.;
  • ako je odvod odvojen, onda se prečnik može malo smanjiti, na oko 32 mm;
  • ali u toaletu je mala veličina strogo zabranjena za upotrebu. Prečnik mora biti 100 mm.

Obratite pažnju! Prilikom raspodjele unutar stana, potrebno je uzeti u obzir da je u području koje odvodi u kanalizaciju u centralni riser, njihov volumen je značajan, tako da mala veličina neće raditi.

Vanjska kanalizacija

Vanjski dio sistema za odvođenje otpadnih voda se izdvaja, voda iz kuće je usmjerena ili na unutrašnju drenažnu mrežu ili na septička jama (u slučaju autonomnog sistema). Kanalizaciona cev od 100 mm je minimalna dozvoljena veličina, jer će mala privatna kuća imati dovoljno kapaciteta.

Problemi plastičnog cevovoda najverovatnije neće nastati, ali prilikom izbora proizvoda od livenog gvožđa treba obratiti pažnju na etiketiranje.

Najvažniji parametri uključuju:

  • u stvari, prečnik, ako je oznaka naznačena kao DN100, to znači da je Dvn 100 mm, uzimajući u obzir debljinu zida, spoljna dimenzija će se povećati na 110;
  • Oznaka SMU znači da su oba kraja glatka, ali MSP ukazuje na to da postoji jedan priključak na jednom kraju.

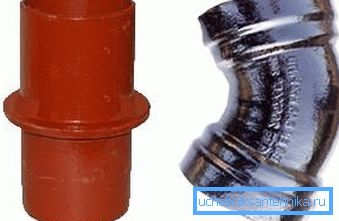

Na slici - na levoj strani SMU cevovoda, desno - MSP

Što se tiče veličina cjevovoda od livenog gvožđa, maksimalni unutrašnji prečnik je ograničen na 400 mm (DN400), a dužina zavisi od vrste priključka. Dakle, cevovod za kanalizaciju od 250 mm može se proizvoditi sa dužinom od 3, 2,5 i 1 m, ako je priključak priključen. Ali, ako se postavi cevovod povećane čvrstoće (oba kraja su glatka), onda je dužina segmenta 3,0 m.

Što se tiče postolja, pošto je zapremina odvoda u njoj jednaka ukupnoj zapremini odvoda cijele kuće, njen prečnik ne bi trebao biti manji od 100 mm. Što se tiče materijala, moguće je preporučiti i liveno gvožđe i plastiku. Čelična cev od 75 mm pogodna je za izlaze iz postolja.

Obratite pažnju! Cijevi od livenog gvožđa se ne preporučuje za polaganje u stanu svojim rukama. Ovaj materijal je prilično krhak i može se pokvariti i sa malim mehaničkim utjecajem.

Opšta preporuka je da ne koristite veličinu veću od DN150 za individualnu konstrukciju. Takva standardna veličina sa rezervom je dovoljna čak i za dvospratni dvorište sa nekoliko toaleta i kupatila. Ali kanalizaciona cev 200 mm pogodna je za hotel ili višekatnu stambenu zgradu, ali ne i za porodicu od nekoliko ljudi.

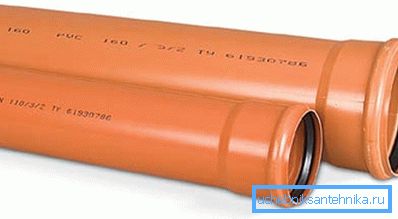

Veliki prečnici se ne preporučuju za individualnu konstrukciju.

Valoviti cevovod

Plastična valovita cevovoda ima mnogo veću čvrstoću prstena nego uobičajeno. Zbog toga može prenijeti teška opterećenja bez posljedica, odnosno povećati maksimalnu dubinu sahrane.

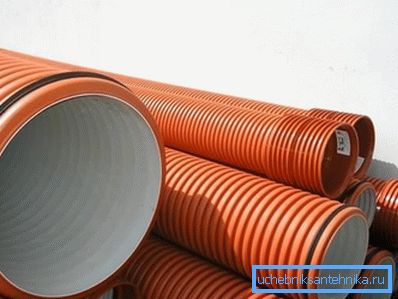

Valoviti cevovod ima veću čvrstoću

Na primer, kanalizacijska cev od 110 mm može se postaviti na dubini do 20 m. Takav cjevovod je napravljen od 2 sloja plastike, spoljašnji sloj se koristi za povećanje krutosti, a unutrašnji je glatka, što je neophodno da bi se smanjila otpornost na protok vode.

Po pravilu, PE63 i PE80 polietilen se koriste za proizvodnju. Ovaj polietilen je otporan na hemijski agresivne supstance, tako da sastav otpadnih voda neće uticati na njegovu trajnost.

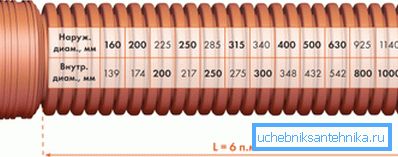

Standardne veličine valovitog cevovoda

Na kraju

Pravi izbor prečnika kanalizacije - ključ uspeha. Da biste olakšali problem selekcije, ne možete izvršiti odgovarajuće proračune, već koristite uobičajene podatke. Informacije u ovom članku neće napraviti grešku prilikom odabira veličine.

Video u ovom članku pokazuje primjer promjene izgleda kanalizacionog sistema u stanu koristeći cijevi različitih prečnika.
