Kako ugraditi čičak u plastičnu cijev

Kod rada modernih vodovodnih mreža, često je neophodno priključiti dodatne kućne aparate (npr. Mašinu za veš ili mašinu za pranje sudova). U ovom slučaju, ne postoji način bez tzv. Ugradnje u postojeći cevovod, koji se može organizovati uz pomoć specijalnog čepa, koji osigurava granu iz glavnog cjevovoda.

Ali pre nego što ugradite cijev u metal-plastičnu cev, preporučljivo je upoznati se sa postojećim vrstama fitinga, kao i sa redosledom njihovog uređenja.

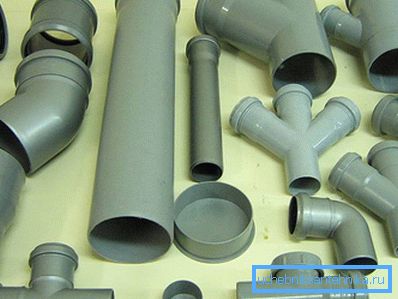

Vrste priključaka

Vrste priključaka

Prilikom ubacivanja ugradne ploče u rezano metal-plastičnu cev, po pravilu se koriste takve dobro poznate metode dizajniranja veze, kao što su prešanje, prešanje ili postavljanje na nitove.

U skladu sa primenjenom tehnikom, mogu se koristiti dve vrste podnih obloga, i to:

  1. Kompresija.
  2. Crimp.

Pored ovih osnovnih modifikacija, kompozitne žičane pločice se takođe mogu koristiti za tapaciranje u metal-plastične cijevi, čiji delovi su dizajnirani za različite vrste spojeva.

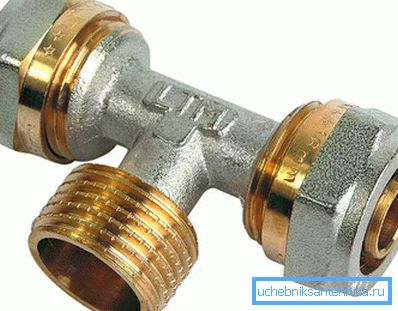

Sa kolutnom vezom i muškim navojem

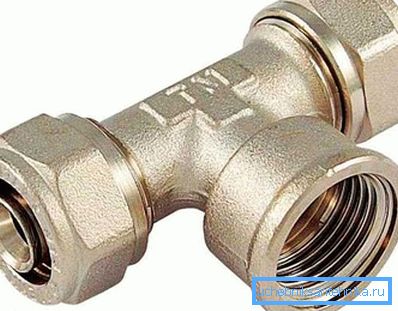

Sa priključkom i ženskim navojem

Ovakva raznovrsna upotreba priključaka omogućava rad i sa odvojivim (maticom i navojem)

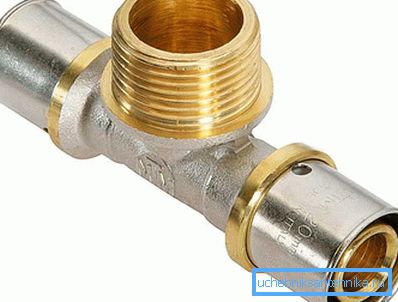

Sa crimp konekcijom i spoljašnjim navojem

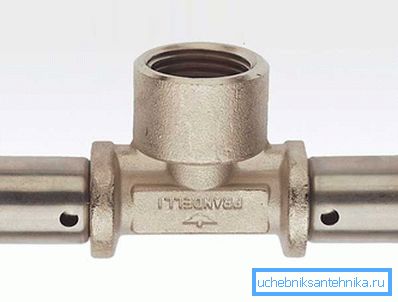

Sa crimp konekcijom i ženskim navojem

i sa jednodelnim džemovima za povezivanje (press sleeve), što povećava funkcionalnost opremljenog čvora.

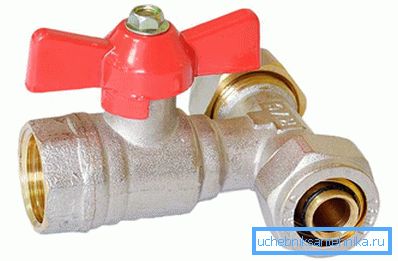

Crane tee

Dakle, prilikom korišćenja cevi sa jednim unutrašnjim navojem i dve matice za kompresiju, moguće je povezati u sistem ne samo mašinu za pranje veša ili mašinu za pranje sudova, već i svaki merni uređaj sa navojnom bradavom.

Tee strukture i njihova ugradnja

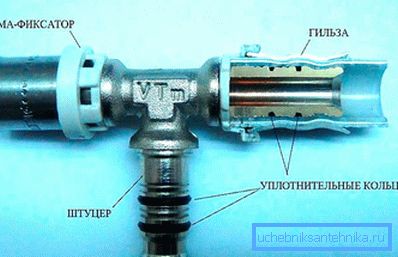

Prese za presovanje profila

Većina tipičnih tegova za montažu koji se koriste prilikom umetanja u metal-plastične cijevi, napravljeni su od mesinga ili bronze brizganjem. Elementi za zaptivanje koji se koriste u njima (bravice i kompresioni prstenovi) takođe su napravljeni od bronze. Pojedine vrste takvih zaptivki mogu se napraviti od gume, kao i od savremenih plastičnih polimera.

Savjet! Na građevinskom tržištu postoje jeftinije srebro od siluminuma, ali zbog niskog kvaliteta oni nisu na potražnji. Profesionalci ne koriste takve fitinge.

Dakle, štapići sa rukavima, ugrađeni u metal-plastične cijevi, se, po pravilu, proizvode od nehrđajućeg čelika. Njihova kućišta od mesinga obično su opremljena plastičnom zaptivkom.

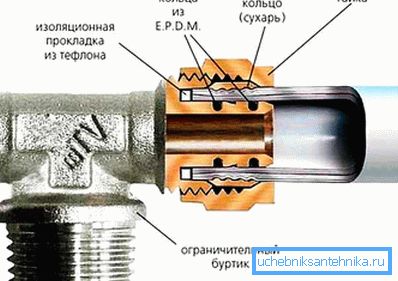

Ugradnja presvlake

Kada se u metalnim cijevima ugradi u kućanstvo, najčešće se koristi spojna spojnica ili krimpovanje. Za njihovu formaciju u prvom slučaju, koristi se priključci za fiksiranje, au drugom - presovljivi fitingi.

Tehnološke tehnike koje se koriste pri izradi ovih vrsta zglobova imaju mnogo sličnih karakteristika. Implementacija prve od njih uključuje sekvencijalno izvršavanje sledećih instalacionih operacija:

  • prvo, cev se iseče na tački ubacivanja pod uglom od 90 stepeni do svoje uzdužne ose;
  • onda oba rezultujuća kraja upravlja tzv. kalibrom, što daje rezove radni izgled (ne bi trebalo da imaju nepravilnosti i bore);
  • nakon toga, na cevnim krajevima postavljaju se zatvarači sa kompresionim prstenom, nakon čega su obostrano pričvršćeni obe bradavice (unutrašnja oprema) montiranog fitinga;
  • u završnoj fazi rada, samo će biti neophodno popraviti dijelove cevi priključaka na bradavicama, zaptivajući njihove spojeve pomoću ručica za presovanje.

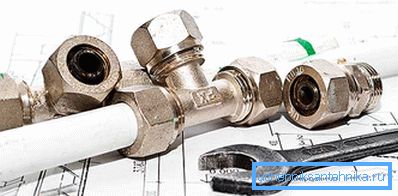

Priprema veze

Odmah smo zapazili da, kako bi se formirala pouzdana kolutna veza, tijelo montiranog fitinga mora biti držano tokom presovanja pomoću podesivog ključa. Pa, da biste stegnuli zateznu maticu, najbolje je koristiti ključ.

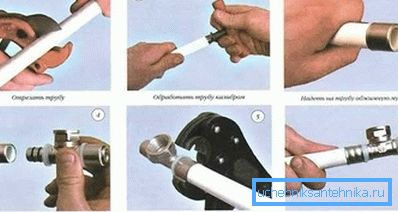

Pritiskivanje sekvence pritiskom

Redoslijed formiranja artikulacije presovanja se razlikuje od onog što smo već ranije razmatrali. Uobičajeni ključevi ovde nisu korisni, pošto je potreban poseban alat - pritiskači, pomoću kojih su cijevi ubačene u maticu. Ovo je ne-odvojiva veza.

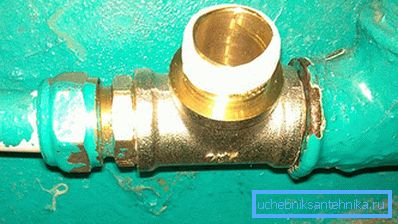

Priključak metalno-plastične cijevi na metal

Da bi se dobila standardna veza sa navojem, montirani priključak jednostavno je pričvršćen na savijanje cevi, čiji radni deo (sa prethodno pripremljenim spoljašnjim navojem) je prethodno zaptiven sa FUM trakom. Još jednom, napominjemo da se navojna veza fitinga sa metalnim cijevima vrlo retko koristi.

Video

Pogledajte video trening o radu sa plastičnim cevima. Upoznaćete se sa instalacijom fitinga za presovanje, cijevi za rezanje i pogledati kako raditi s alatom:
