Kako spojiti metalne cijevi

Trenutno, glavni dio građevinskog tržišta zauzimaju metaloplastične cijevi. Njihova popularnost je zbog dovoljne čvrstoće, fleksibilnosti, otpornosti na temperature do 110 ° C, otpornosti na koroziju i brzine ugradnje.

Pored toga, oni su u stanju na štetu ojačane trup i glatkoj unutrašnjoj površini proći velike vodotoke vode uz minimalan gubitak efikasnosti. Metalno-plastična cijev je višeslojna konstrukcija koja se sastoji unutar sloja polietilena, prekrivenog aluminijumskom folijom sa gornje strane, kao i spoljašnjeg plastičnog sloja. Ljepila su lepljena zajedno sa posebnim lepkom.

Metalne cijevi

Zbog otpornosti na rje, unutar cevi se ne formiraju nanosi, tako da se cevi mogu koristiti za kanalizaciju, grejanje, podno grejanje i dovod vode. Na autoputevima se ne koriste zbog činjenice da ne izdržavaju visoke pritiske i temperature. Njihov vek trajanja je do 35 godina.

Ako uporedimo ove cevi sa cevima iz drugih materijala, onda oni nemaju jednaku cenu i kvaliteta materijala, ako uzmemo granice dozvoljenih intervala na kojima se vrši operacija. Većina ljudi ne zna kako povezati ove materijale, pa ćemo vam reći kako spojiti metal-plastične cevi.

Načini spojnica cijevi od metala

Metalno-plastične cijevi su spojene pomoću kompresionog i presostatog fitinga.

Kompresioni fitingi

Kompresioni elementi su navojni. Na jednoj strani je pričvršćena vatrootočna navrtka, a cev je pričvršćena sa kompresionim prstenom.

Kompresioni fitingi

Kada pričvršćite matičnu kapicu pomoću ključa, cev se pritisne prema pritisnutoj cevi i pritisne u mlaznicu. Ovo stvara pouzdanu vezu. Materijal za montažu je mesing. Fitingi su označeni na spoljašnjem prečniku i na vrsti navoja.

Savjet! Prednost ove veze je mogućnost povezivanja cevi bez upotrebe specijalnih alata i opreme.

Pored toga, moguće je demontirati vezu bez uništenja fitinga, ali u praksi nije uvek moguće to učiniti zbog prekida kompresijskog prstena. Uprkos tome veza ostaje pouzdana i čvrsta.

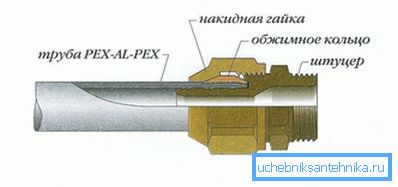

Montaža kompresijskog fitinga

Ugradnja kompresionih fitinga na priključku metal-plastičnih cevi ne uzrokuje nikakve probleme jer se mogu povezati kako u kolektor tako iu obliku vezice. Tehnologija povezivanja se sastoji od sledećih koraka:

  • Cevi koje zahtevaju priključke treba izravnati na udaljenosti od najmanje 100 mm, očišćene od prljavštine i ukloniti unutrašnju oblogu približno 1 mm, u zavisnosti od debljine zida.
  • Na cev postavljaju se navrtka cevi i kompresioni prsten.
  • Zategnite navrtku dok cev ne udari u ivicu mlaznice. U ovom slučaju, orah ne bi trebao prolaziti kroz navoj uz napor. Ako je potrebno u početnoj fazi uložiti napor, to znači da orah ide po tački. Da ne biste zavrteli navoj, potrebno je da uklonite maticu i ponovo ga stavite.
Priključak za priključak za presovanje
  • Sa ključevima, navrtka se konačno povuče za 1-2 obrtanja, tako da postoje još dva obrtanja niti. Istovremeno, nije neophodno preduzimati preterane napore, jer je postignuta neophodna tišina.

Savjet! Ako je potrebno, postavljanje cijevi u neogrevane prostorije kako bi se sprečilo nasadanje kondenzata, prostire polietilenske valovite cijevi koji su zavijeni sa trakom.

Slide fitingi

Pritiskom ili nadvizhny okovima su fiting sa navojnim spojem s jedne strane, a sa druge strane - crimp mufa, koja se nosi na zaptivnom prstenu sa dielektričnom zaptivkom.

Savjet! Takav spoj je zaptiven, tako da se može koristiti za ugradnju unutrašnjih cevi, ali se ne može složiti.

Instalacija slajne montaže

Pored toga, koristi se i mala količina armature. Veza se vrši na ovaj način:

  • Tražena dužina cevi je prekinuta.
  • Priključeni deo obrađuje kalibrator koji prekriva unutrašnju fazu i ispravlja zaobljen oblik cijevi, koji se razbije zbog rezanja.
Skrivanje
  • Cev je pričvršćena na priključku pomoću zaptivnih prstenova koji sprečavaju rđe.
  • Spojnica je presvučena pomoću posebnih klešta.
  • Kao rezultat toga, na kvačilu formiraju izbočeni prsteni, a metal dobija zakrivljenu krivinu zbog deformacije.

Priključak sa metalnim cijevima

Ove vrste priključaka najčešće se javljaju prilikom povezivanja starih cevi sa novim tokom popravke ili planirane zamene. Neposredno se ne mogu kombinovati, jer su materijali različiti i imaju različite koeficijente širenja i snage. Zbog toga je neophodno primijeniti različite vrste elemenata koji će omogućiti povezivanje metal-plastičnih cijevi metalnim.

Priključna spojnica

Postoji nekoliko vrsta takvih spojeva:

  1. Navojem. Najprikladniji je zato što je složen. Primjenjuje se u cjevovode gdje je potrebna kontrola stanja priključka.
  2. Spajanje. Dizajniran je za različite prečnike cevi i takođe je složen. Slično je priničnom fitingu, osim što sa jedne strane postoji kompresorska matica za pričvršćivanje cevi od metalne plastike, a sa druge strane sa navojem ili prirubničkim pričvršćivanjem.

Priključak sa polipropilenskim i PVC cevima

Za povezivanje cijevi od metala i plastike sa cijevom od polipropilena, potrebno je koristiti gore navedene spojne spojne spojeve, kao i priključke slične vrste za drugi materijal cijevi. Na polipropilensku cev postavlja se zaptivna navrtka, a zatim prsten i poseban cijevni umetak, koji vrši funkciju jačanja cevi. Sprečava njegovu deformaciju i, shodno tome, gubitak čvrstoće priključka kada se zateže matica.

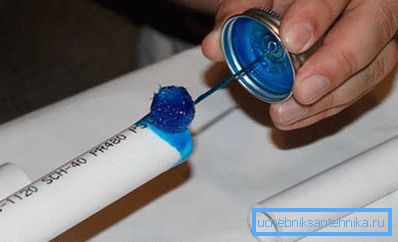

Adhezivna aplikacija

PVC cevi su spojene sa metalnom plastikom sa prirubničkom vezom, a cev sa prirubnicom povezuje adhezivnom metodom. Ovo vam omogućava da spoj bude pouzdan i sposoban da izdrži opterećenje do 10 ATM. Tehnologija lepljenja je sledeća:

  1. Kraj cevi seče i očisti, a zatim se tretira sa sredstvom za odmašćivanje.
  2. Lice je uklonjeno, što omogućava pouzdanu vezu.
  3. Naneti tanak i ravnomeran sloj lepka na spoljašnju stranu cevi.
  4. Ako je potrebno, lepak treba naneti na površinu prirubnice ako se prečnici razlikuju za nekoliko mm.
  5. Cev se ubacuje u montažu i okreće četvrtinu da bi se ravnomerno rasporedio sloj lepka.
  6. Pričvršćivanje i cijevi su pričvršćeni nekoliko minuta dok lepak ne postavi.
  7. Ostaci lepka koji izlaze moraju biti uklonjeni.
  8. Nakon 10-15 minuta, veza je spremna za rad.

Spajanje metal-plastičnih cijevi s vlastitim rukama ne bi trebalo biti poseban problem, jer danas postoji veliki broj različitih vrsta priključaka ne samo za homogene materijale, već i za vrlo različite osobine i uslove rada. Pored toga, većini njih ne zahtevaju upotrebu specijalnih alata, što značajno proširuje mogućnosti njihove instalacije.
